简 介： 高速半桥电路测量结果分析：测试采用24V和8V供电，输入100ns脉冲信号。当栅极电阻为10Ω时，下桥臂出现二次截止，上桥臂出现微弱二次导通；调整为20Ω后，上桥臂波形改善但下桥臂仍存在二次截止；30Ω时二次截止现象减弱。结果表明栅极电阻增大可改善波形，但下桥臂二次截止现象的根本原因尚未明确。所有测试均未出现电路震荡现象。

关键词： 高速半桥，栅极电压，TPS28225

• 测试TPS28225电路布局对于电路信号的影响
• 半边桥中的奇怪的二次导通
• 奇怪的半桥震荡故障
• 半桥下管二次截止的问题：修改栅极电阻解决办法

01 测量结果

一、测量方法

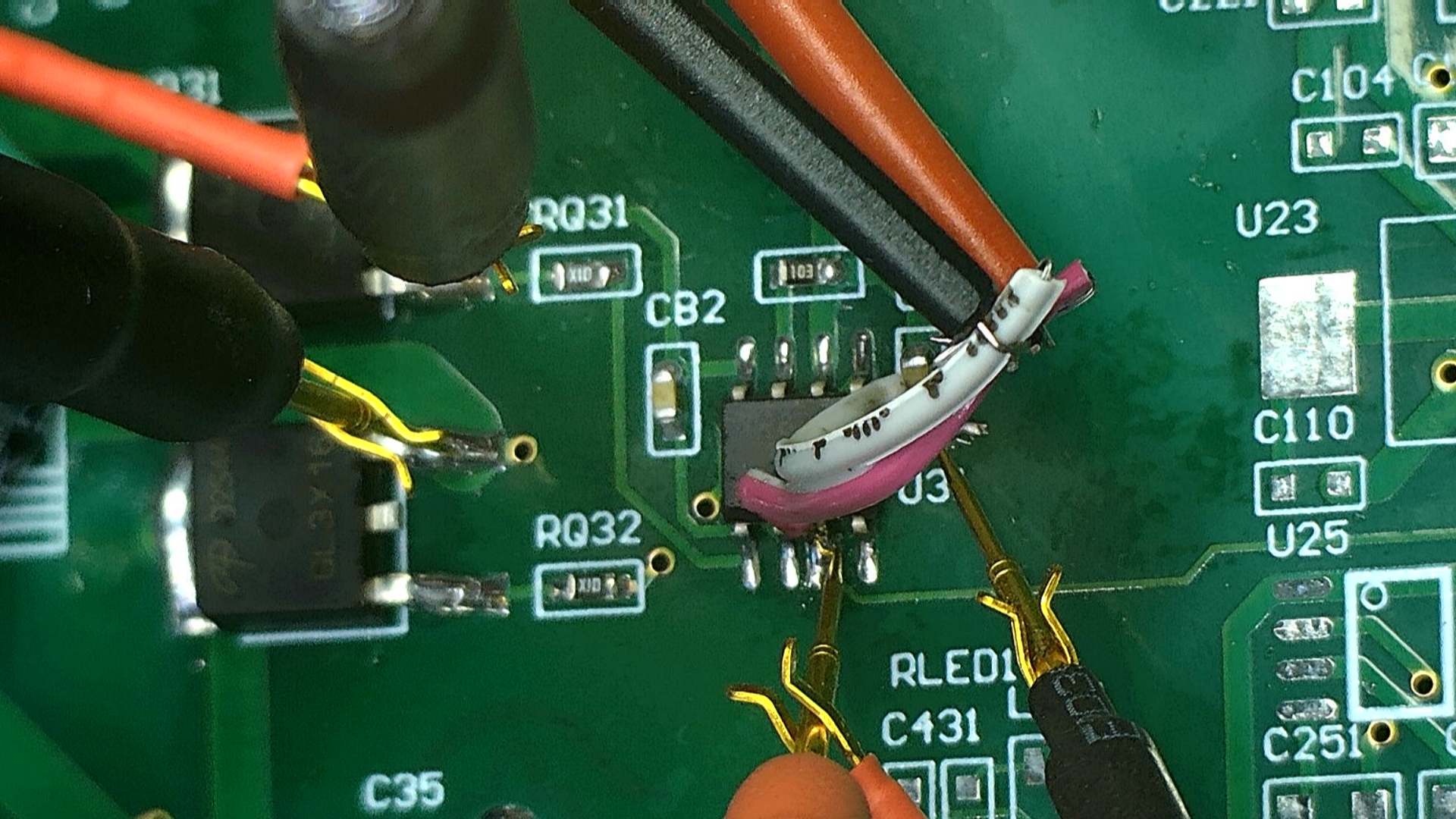

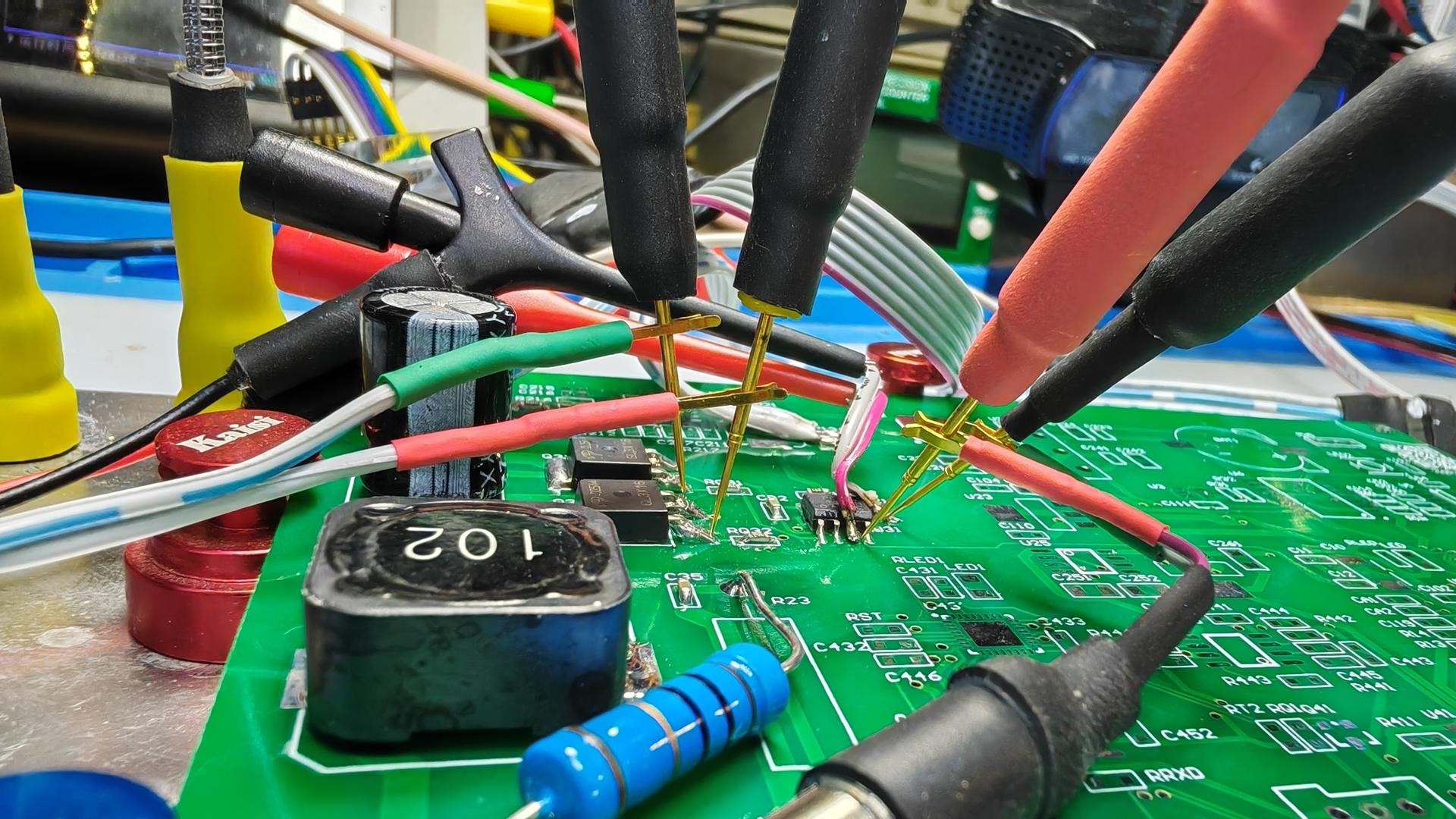

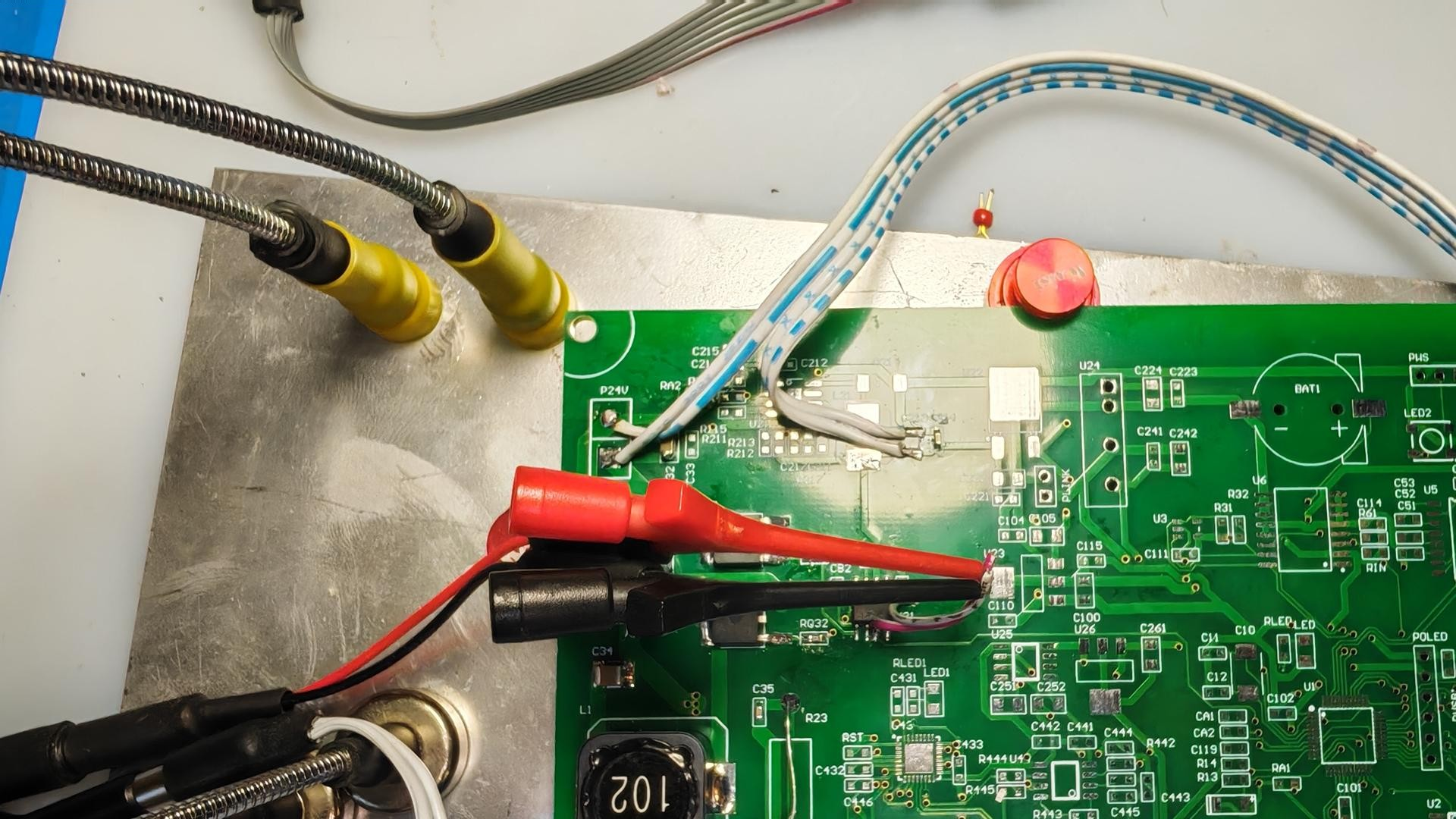

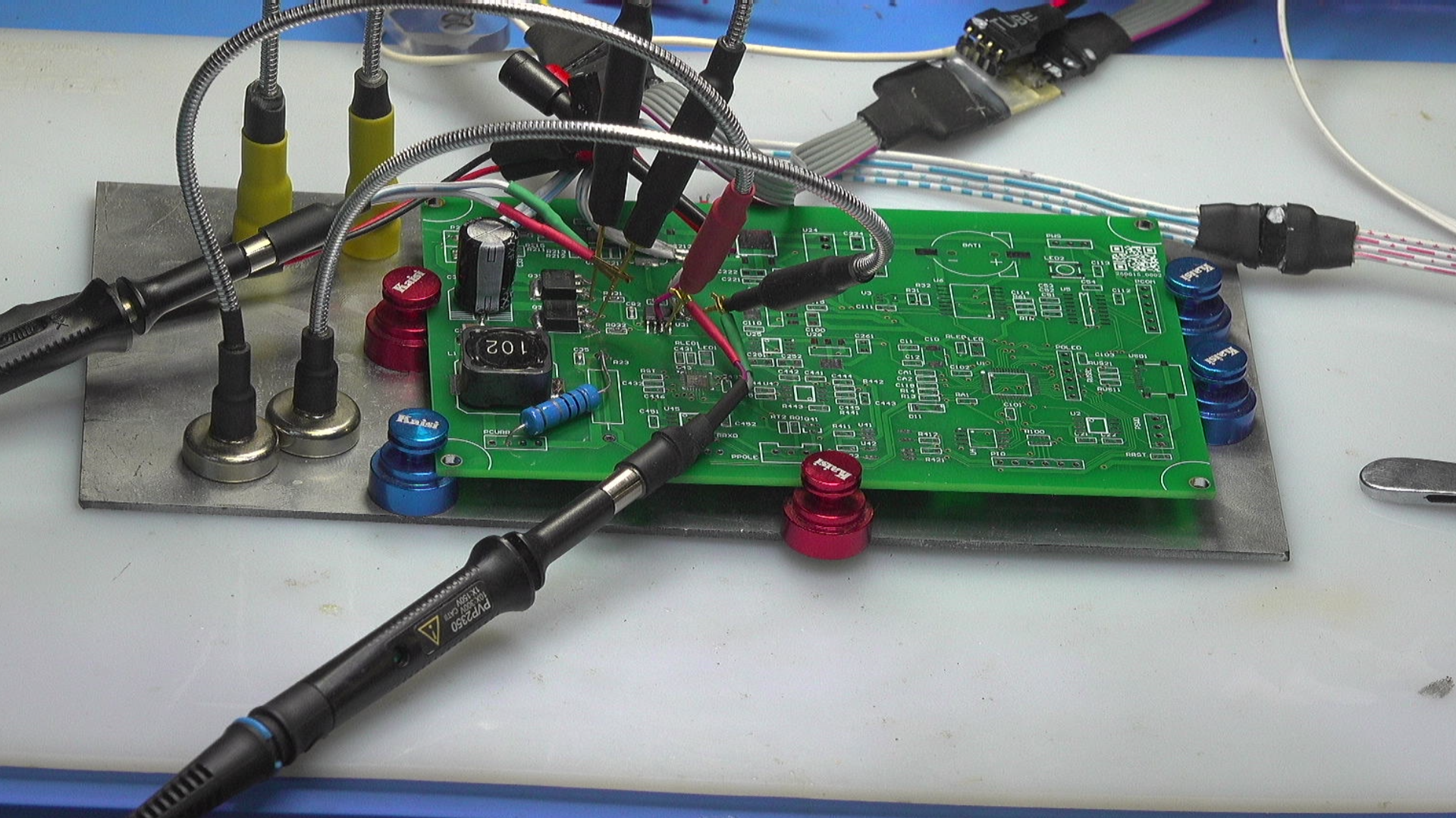

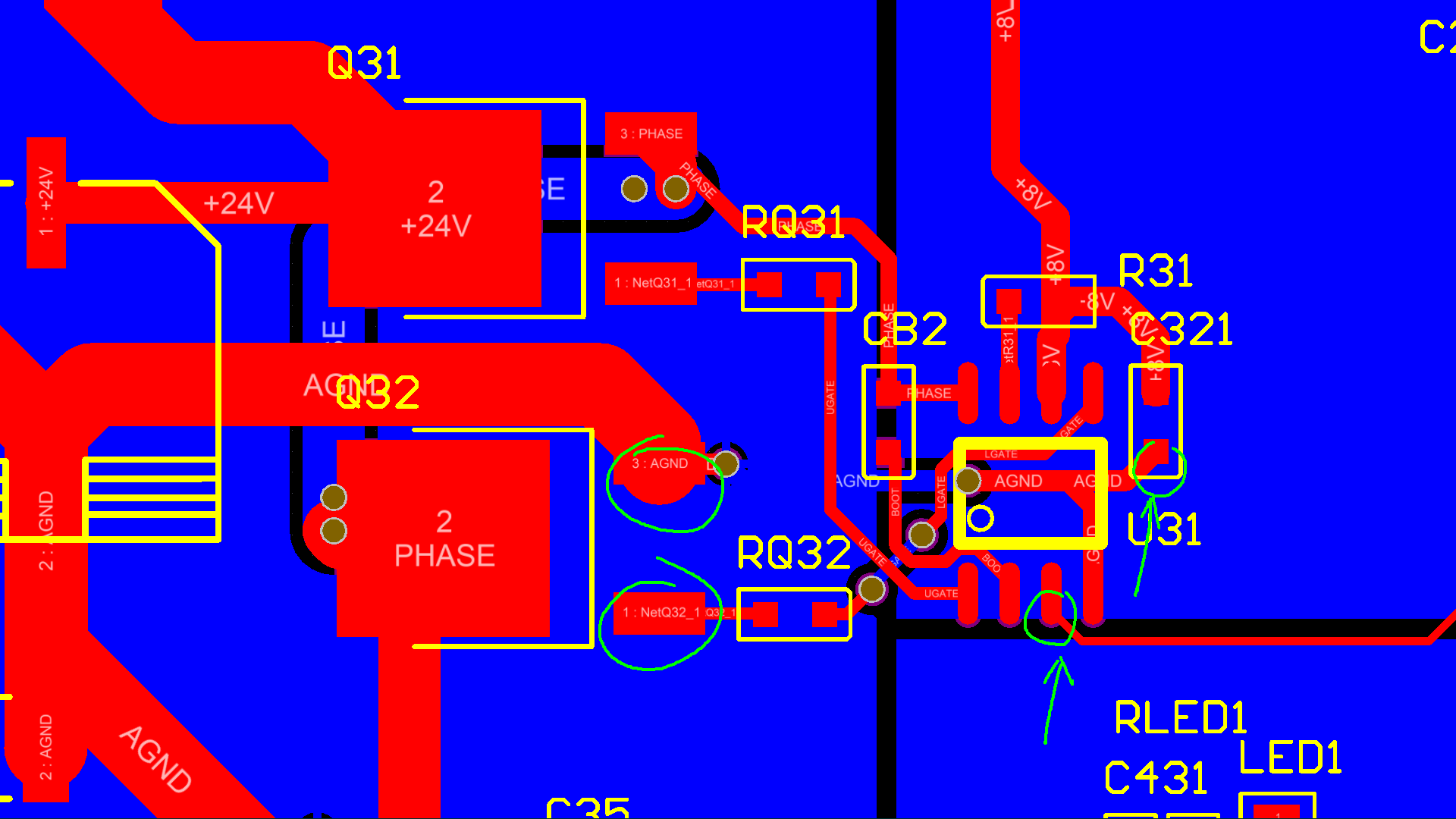

  这是刚刚送到的高速半桥电路，  使用外部直流电源给电路提供24V以及8V工作电压。  通过信号源， 产生 100ns 的脉冲， 直接接入到 TPS28225的输入端。  使用高频鹅颈探针测量电路板上半桥栅极电压波形。  信号通过局部探针夹子引入到示波器输入端。  下面先焊接半桥MOS栅极电阻10欧姆， 测量对应的输出波形。 然后再通过改变栅极电阻， 查看半桥MOS栅极电压波形情况。

二、测量结果

1、栅极电阻10Ω

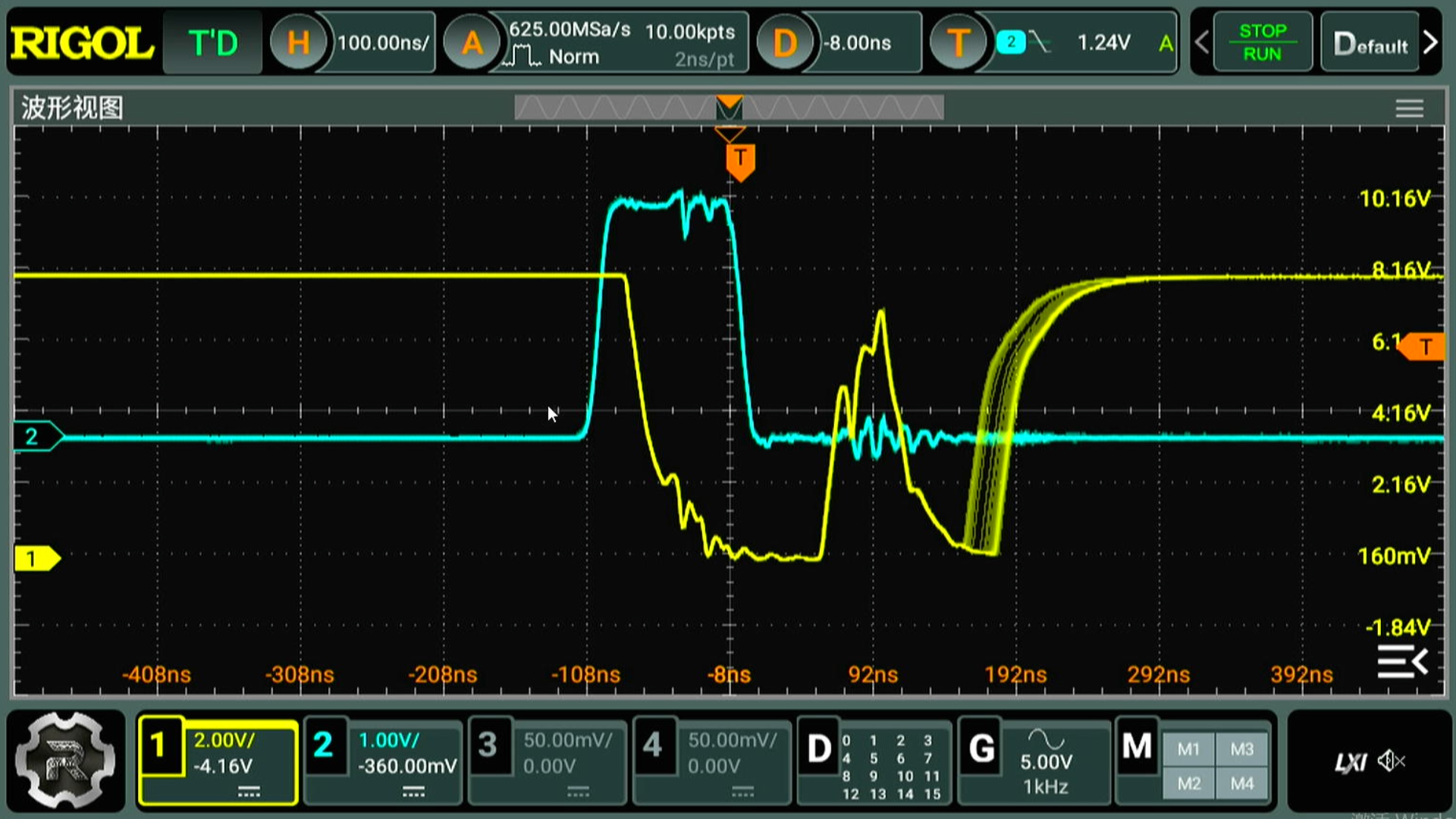

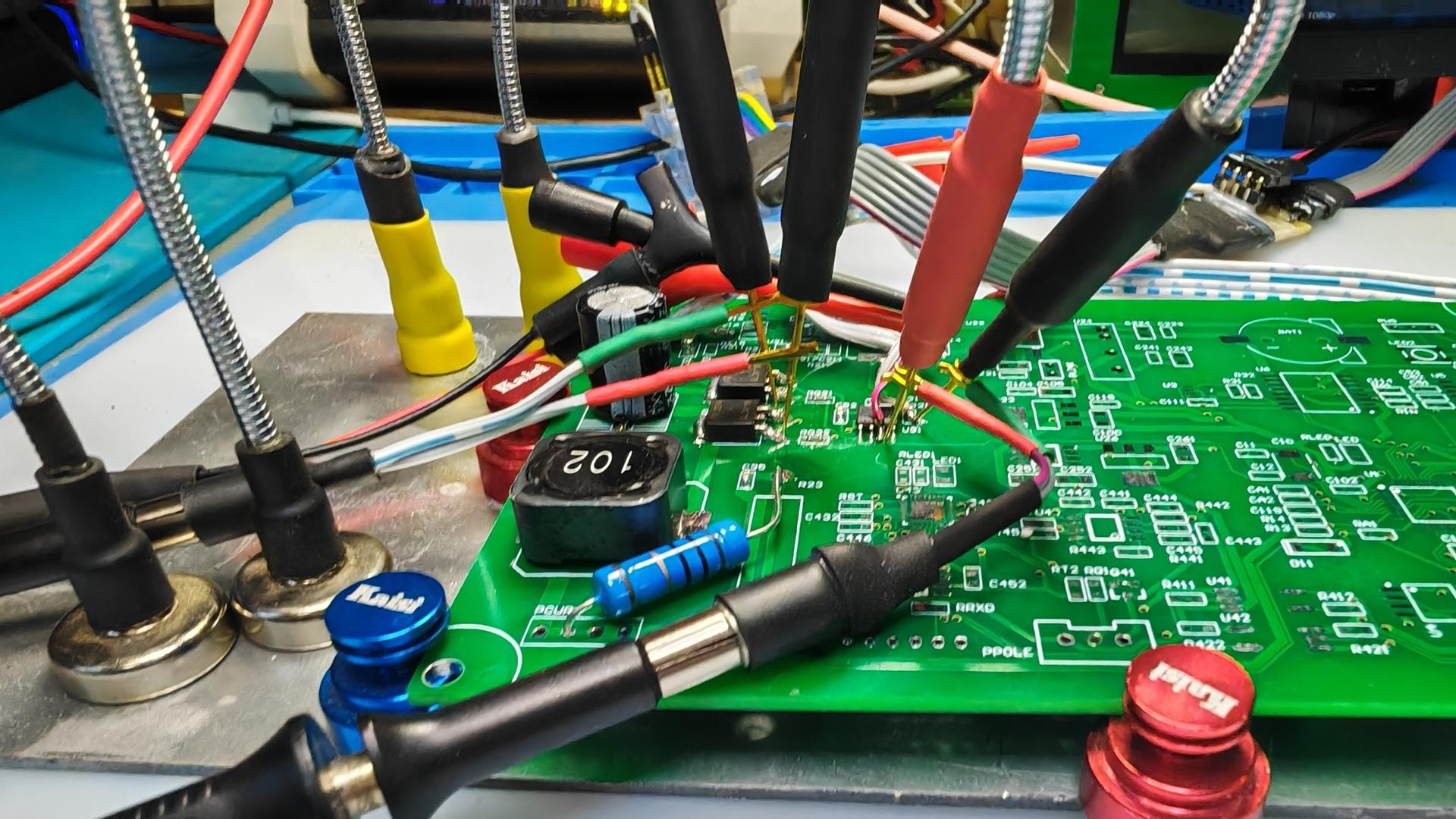

  首先测量下桥臂的栅极电压波形。  输入信号直接从 TPS28225的输入管脚测量，  从下管脚的栅极和源极测量下桥臂栅极信号。  利用高频探针将示波器探头直接施加在电路测量电路上。  青色曲线是输入脉冲， 宽度为 100ns。 红色为下桥臂的栅极信号。  可以明显看到， 下桥臂出现了二次截止的情况。

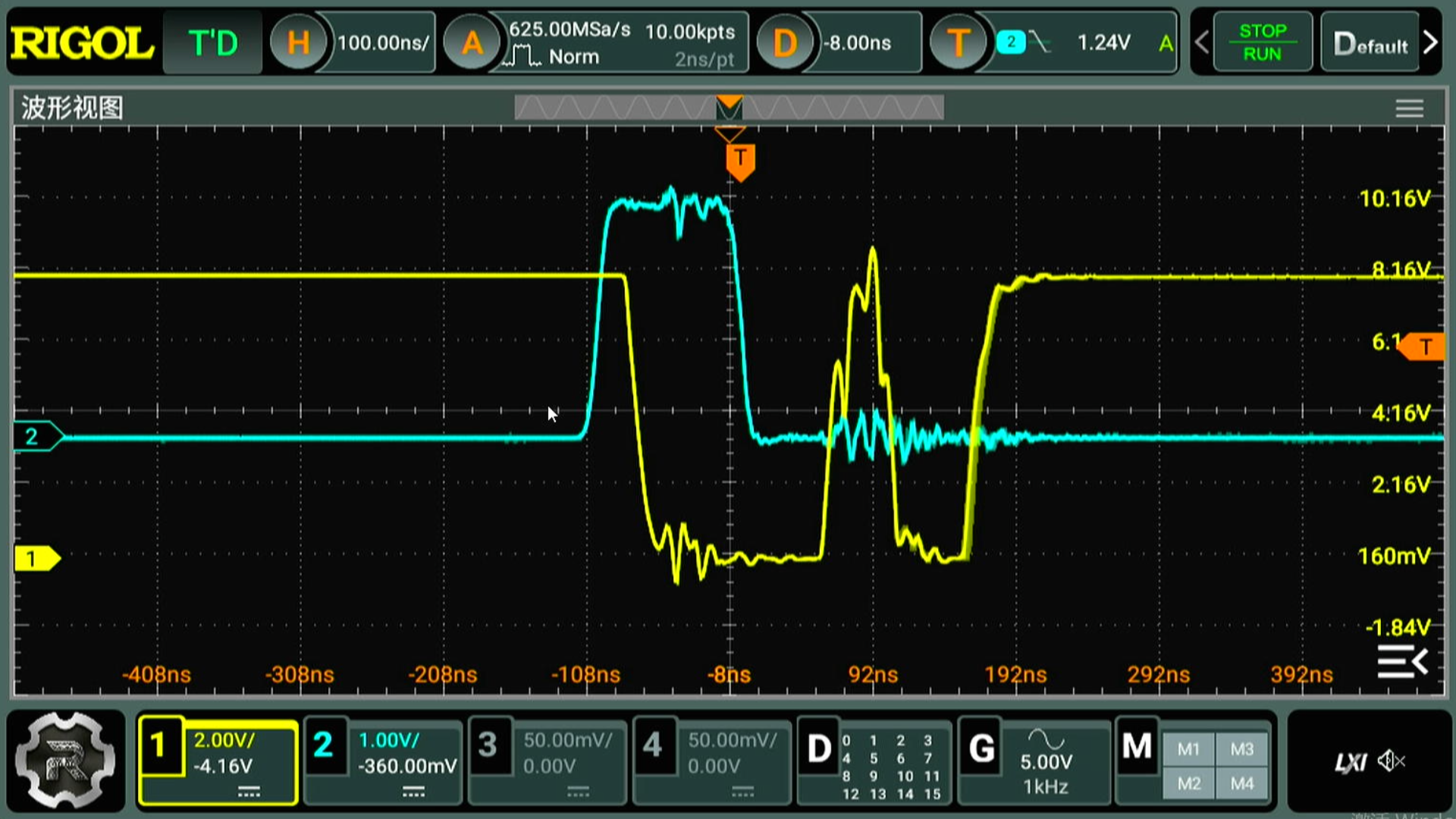

  测量上桥臂栅极电压。  利用中间地线测量上桥臂栅极信号。  改动探针的位置，  进行局部测量。  青色曲线仍然是输入信号。 上桥臂栅极信号也比较奇怪，  可以看到， 在截止之后， 会出现一个二次导通。 不过这个二次导通的幅度并不大。 这就非常奇怪了。

2、修改栅极电阻

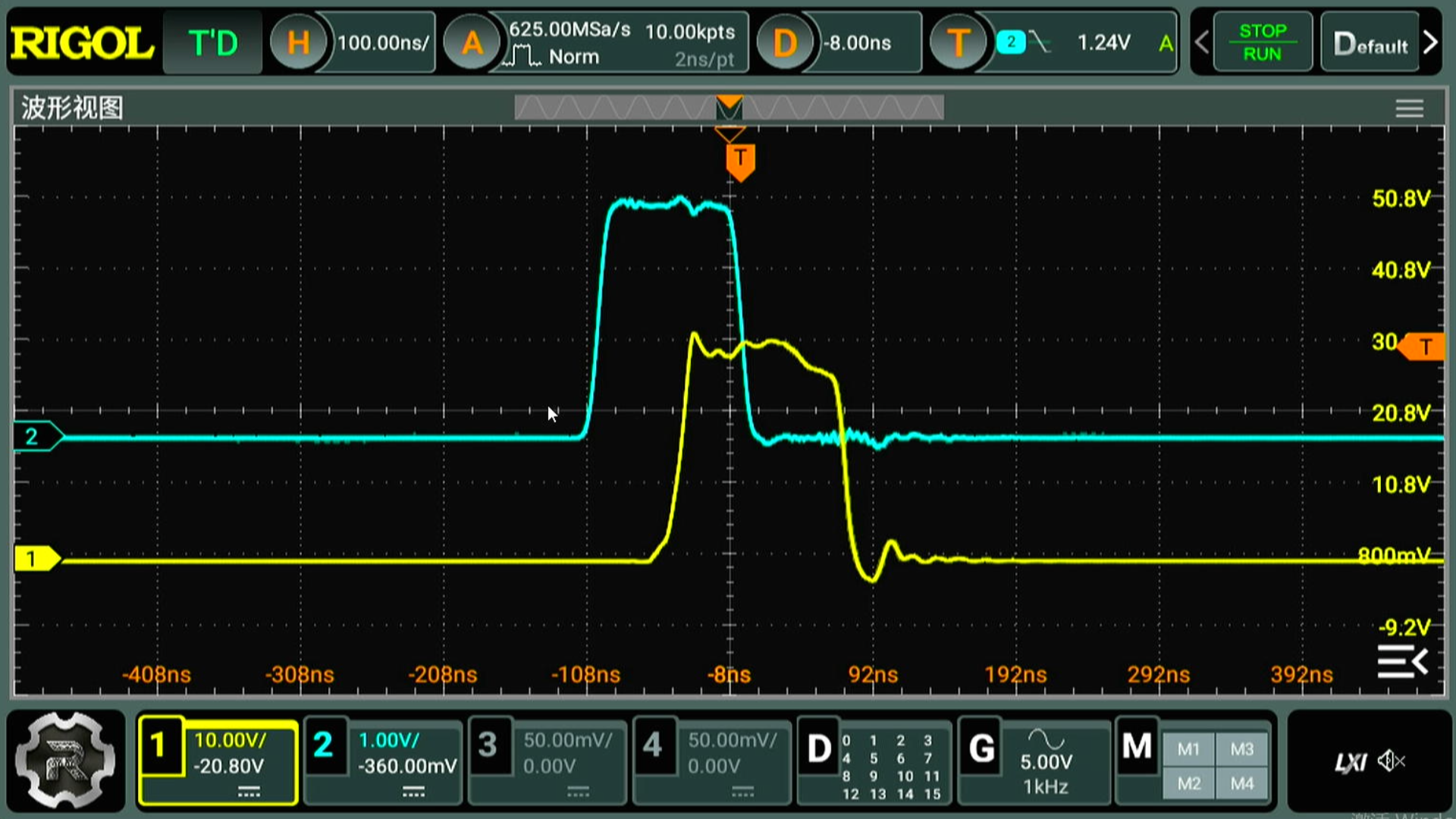

  将MOS栅极电阻修改为 20欧姆。 测量上桥臂的栅极电压。 可以看到这次栅极电压波形非常漂亮。  测量下管栅极电压。  可以看到， 依然存在着一个二次截止的过程。

  对比前面 10欧姆的情况， 两种栅极电阻驱动下， 半桥都没有震荡。   但是在20欧姆栅极电阻的情况时， 下桥臂下降沿相对比较缓慢了。  二次导通的过程出现了一些抖动。

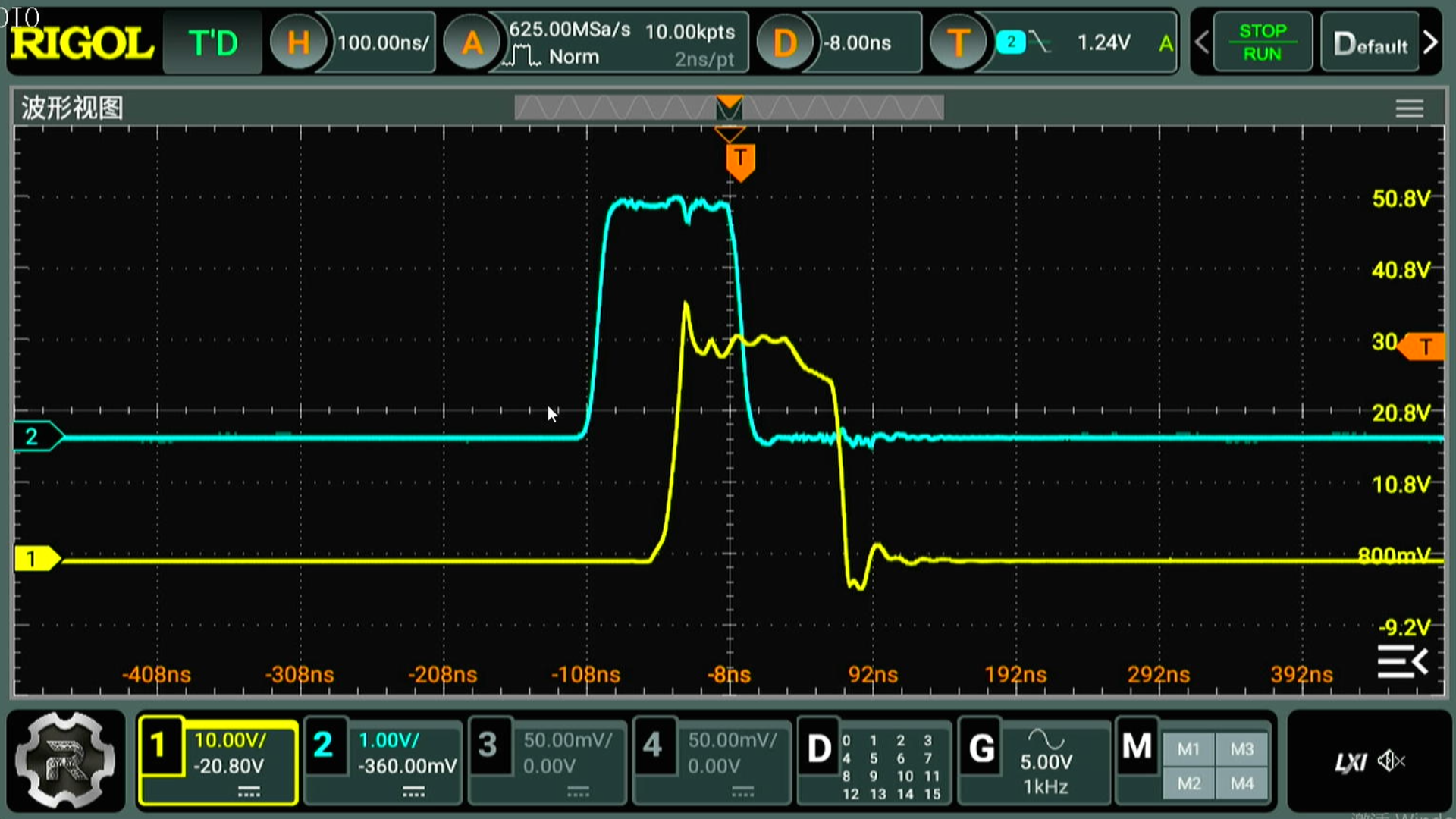

  将栅极电阻修改为30欧姆， 测量下桥臂的栅极电压。  可以看到， 它似乎还有一个二次截止的趋势， 但已经不是很明显了。  上桥臂电压波形依然非常规整。

※ 总  结 ※

  本文对于刚刚改版之后的高速半桥MOS电路进行了测量。  测量结果显示， 无论半桥电阻取10欧姆， 20欧姆， 30欧姆， 半桥都再没有出现震荡现象。  但是， 在10欧姆下， 上下桥臂会出现二次导通现象。 当栅极电阻取20欧姆以上的时候， 上桥臂只有一次导通。  但是下桥臂会出现二次截止的情况。  对于这种情况背后的原因， 现在还是不得而知。
