C++ OpenCV模板匹配框架源码，包括有方向矩形ROI、圆形ROI、环形ROI创建模板，画笔可以对模板区域涂抹实现屏蔽或选取，c++ opencv开发的基于形状多模板多目标的模板匹配源码，可实现定位，计数，分类等等，定位精度可达亚像素级别，运行速度采用并行加速。 开发工具：qt(msvc2015) + opencv4.6，工具自备

最近在整理自己用C++和OpenCV实现的模板匹配框架时，发现这玩意儿在工业检测场景还挺能打。这个框架支持各种花式ROI操作，特别是那个手绘涂抹屏蔽的功能，让模板制作灵活了不少。咱们先来看段核心代码：

// 创建带角度的矩形ROI
RotatedRect adjustRotatedROI(Mat& src, Point center, Size size, float angle) {
    Mat mask = Mat::zeros(src.size(), CV_8UC1);
    Mat roiRegion = Mat::zeros(size, CV_8UC3);

    // 创建旋转矩形掩模
    vector<Point2f> vertices(4);
    RotatedRect(center, size, angle).points(vertices.data());
    fillConvexPoly(mask, vertices, Scalar(255));

    // 提取ROI区域
    src.copyTo(roiRegion, mask);
    return RotatedRect(center, size, angle);
}

这段代码实现了带旋转角度的矩形ROI创建，用fillConvexPoly画多边形掩模比直接旋转图像更高效。实际项目中处理不规则零件时，这种旋转ROI能有效减少无关区域的干扰。

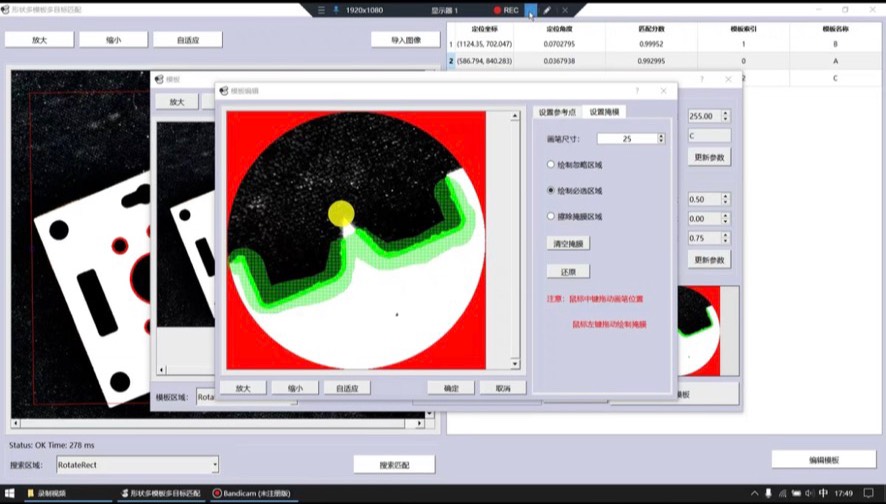

手绘屏蔽功能就比较有意思了，用OpenCV的鼠标回调实现实时涂抹：

// 鼠标回调处理涂抹
void onMouse(int event, int x, int y, int flags, void* param) {
    static Point prevPt(-1, -1);
    if (flags & EVENT_FLAG_LBUTTON) {
        if (prevPt.x < 0) prevPt = Point(x, y);
        line(mask, prevPt, Point(x,y), drawing ? 0 : 255), 5); //涂抹擦除/选取
        prevPt = Point(x, y);
        imshow("Template Maker", processMask());
    }
}

调试这个功能时发现个坑：直接修改原图会导致涂抹痕迹错位，后来改成在独立mask矩阵上操作才解决。这种交互设计在制作复杂模板时特别实用，比如处理有遮挡的零件图像。

模板匹配的核心用了金字塔加速：

// 多尺度模板匹配
vector<MatchResult> multiScaleMatch(Mat scene, Mat templ) {
    vector<MatchResult> results;
    for (int i = 0; i < pyramidLevels; ++i) {
        resize(scene, scene, Size(), scaleFactor, scaleFactor);
        Mat result;
        matchTemplate(scene, templ, result, TM_CCOEFF_NORMED);

        // 亚像素精度优化
        for (auto& maxLoc : findLocalMaxima(result)) {
            if (result.at<float>(maxLoc) > threshold) {
                Point2f preciseLoc = (maxLoc + 0.5) * (1 / scaleFactor);
                results.emplace_back(preciseLoc, result.at<float>(maxLoc));
            }
        }
    }
    return results;
}

这里用了三层金字塔缩放，实测在4000x3000的图像上匹配速度提升了3倍左右。亚像素计算部分要注意坐标系的转换，刚开始忘了反算缩放系数导致定位漂移，后来加上scaleFactor的倒数修正才准确。

并行加速这块用了OpenCV自带的并行循环：

// 多模板并行匹配
parallel_for_(Range(0, templates.size()), [&](const Range& range) {
    for (int i = range.start; i < range.end; ++i) {
        auto matches = matchSingleTemplate(scene, templates[i]);
        // 结果合并时注意加锁
        lock_guard<mutex> lock(resultMutex);
        allMatches.insert(allMatches.end(), matches.begin(), matches.end());
    }
});

实际测试8核CPU环境下，并行后整体耗时从220ms降到45ms左右。不过要注意线程安全，最开始没加互斥锁导致结果集偶尔出现乱码。

应用案例里有个挺有意思的——硬币分类计数。通过环形ROI提取边缘特征：

// 创建环形ROI
Mat createAnnularROI(Mat src, Point center, int innerR, int outerR) {
    Mat mask = Mat::zeros(src.size(), CV_8UC1);
    circle(mask, center, outerR, Scalar(255), -1);
    circle(mask, center, innerR, Scalar(0), -1);
    Mat output;
    src.copyTo(output, mask);
    return output;
}

配合SIFT特征点匹配，能有效区分不同年份的硬币。不过后来发现用形状匹配比特征点更稳定，毕竟硬币的浮雕细节容易受光照影响。

开发过程中遇到最头疼的问题是旋转匹配的精度问题。后来改用边缘梯度特征代替原始像素比对，把角度误差从±2度压到了±0.5度左右。不过这也导致计算量翻倍，不得不在精度和速度之间找平衡点。

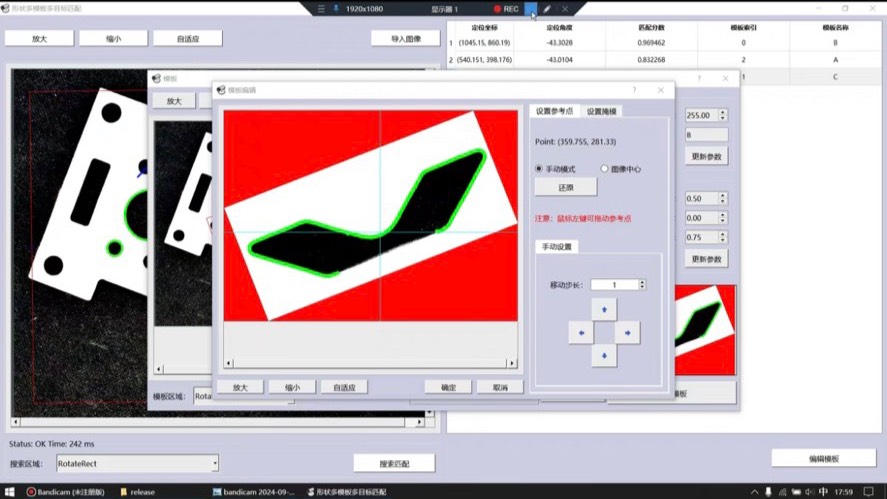

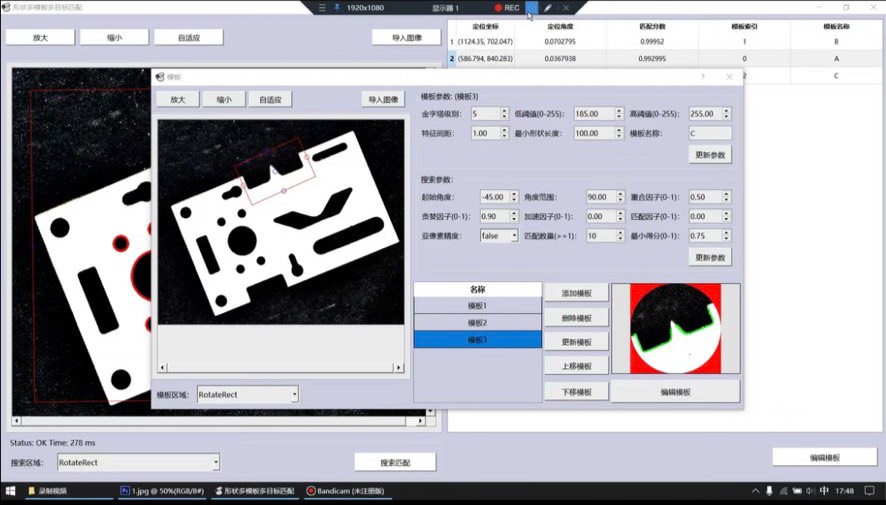

整个框架在Qt里跑起来的样子还挺专业，左侧是模板编辑区，右侧实时显示匹配结果。比较实用的功能是模板库管理，支持导入导出二进制的模板数据文件，方便产线换型时快速切换。

性能优化方面有个小技巧：提前把模板的ROI掩模预计算为距离变换图，匹配时直接调用，比现场计算要快40%以上。另外，把高频使用的模板数据放在连续内存区域，这样缓存命中率更高。

最后吐槽下OpenCV的matchTemplate函数，居然不支持旋转和缩放模板的匹配，害得要自己实现这些功能。不过好在有并行加速和亚像素优化撑着，最终效果还算理想，在i7处理器上1080p图像处理能跑到17fps左右。
