BPMN2.0，flowable工作流，多实例【用户任务】的实现

本文介绍了基于Flowable工作流引擎实现多级领导审批功能的配置方案。系统采用BPMN2.0前端和Flowable 6.8.0后端，重点解决了两个核心需求：1)支持多审批人顺序或并行审批；2)动态设置审批人。技术实现上通过用户任务的多实例配置（isSequential控制顺序/并行）和执行监听器（FlowExecutionListener）动态修改审批人。

bill447

644人浏览 · 2025-12-16 11:49:13

bill447 · 2025-12-16 11:49:13 发布

1、环境

前端：BPMN2.0.js

后端：flowable:6.8.0

2、流程信息

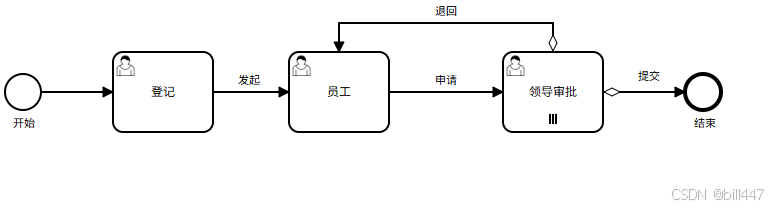

流程图（7、流程文件在文章最后）：

各节点信息：

节点名称	节点id
开始	ks
登记	dj
员工	yg
领导审批	ldsp
结束	js

3、需求

【领导审批】节点需要多个审批人顺序审批或需要多个审批人都进行审批。
【领导审批】节点的多个审批人需要动态设置。

4、思路

针对第一个需求，使用的是【用户任务】的多实例。
针对第二个需求，在使用【用户任务】的多实例情况下使用【执行监听器】。

5、【领导审批】节点配置

【领导审批】节点xml配置

<bpmn2:userTask id="ldsp" name="领导审批" flowable:dataType="USERS" flowable:assignee="${assignee}" flowable:candidateUsers="分管领导001,部门领导001" flowable:text="分管领导001,部门领导001">
    <bpmn2:extensionElements>
        <flowable:executionListener class="com.cn.workflow.flowable.listener.FlowExecutionListener" event="start" />
    </bpmn2:extensionElements>
    <bpmn2:incoming>sq</bpmn2:incoming>
    <bpmn2:outgoing>Flow_13elc6g</bpmn2:outgoing>
    <bpmn2:outgoing>th</bpmn2:outgoing>
    <bpmn2:multiInstanceLoopCharacteristics isSequential="false" flowable:collection="${multiInstanceHandler.getUserNames(execution)}" flowable:elementVariable="assignee">
        <bpmn2:completionCondition xsi:type="bpmn2:tFormalExpression">${nrOfCompletedInstances &gt;= nrOfInstances}</bpmn2:completionCondition>
    </bpmn2:multiInstanceLoopCharacteristics>
</bpmn2:userTask>

说明：

满足需求1的配置：

flowable:assignee="${assignee}"：${assignee}里面的名称要跟flowable:elementVariable="assignee"的值一样。
isSequential="true"：true表示顺序执行，false表示并行执行。
${nrOfCompletedInstances >= nrOfInstances}：表示完成条件为全部实例完成。
flowable:candidateUsers="分管领导001,部门领导001"：表示预设处理人为分管领导001,部门领导001。
flowable:collection="${multiInstanceHandler.getUserNames(execution)}"：表示处理人的集合，这里调用了java代码（multiInstanceHandler.getUserNames方法）和结合flowable:candidateUsers预设的值返回具体的处理人。下面会贴上代码。

满足需求2的配置：

在上面的配置基础上，再加上【执行监听器】，配置如下

 <bpmn2:extensionElements>
    <flowable:executionListener class="com.cn.workflow.flowable.listener.FlowExecutionListener" event="start" />
 </bpmn2:extensionElements>

6、代码实现

代码由开源项目做二次修改：https://gitee.com/nbacheng/ruoyi-nbcio/tree/master/

multiInstanceHandler.getUserNames代码：

@Component("multiInstanceHandler")
public class MultiInstanceHandler {

    @Autowired
    private RemoteUserService remoteUserService;
    @Autowired
    private RemoteDeptService remoteDeptService;

    public Set<String> getUserNames(DelegateExecution execution) {
        Set<String> candidateUserNames = new LinkedHashSet<>();
        FlowElement flowElement = execution.getCurrentFlowElement();
        if (ObjectUtil.isNotEmpty(flowElement) && flowElement instanceof UserTask) {
            UserTask userTask = (UserTask) flowElement;
            String dataType = userTask.getAttributeValue( "http://flowable.org/bpmn", "dataType");
            if ("USERS".equals(dataType) && CollUtil.isNotEmpty(userTask.getCandidateUsers())) {
                // 添加候选用户
            	candidateUserNames.addAll(userTask.getCandidateUsers());
            } else if (CollUtil.isNotEmpty(userTask.getCandidateGroups())) {
                // 以下功能可以参考，具体逻辑按各自的来处理


                // 获取组的ID，角色ID集合或部门ID集合
                List<Long> groups = userTask.getCandidateGroups().stream()
                    .map(item -> Long.parseLong(item.substring(4)))
                    .collect(Collectors.toList());
                List<Long> userIds = new ArrayList<>();
                if ("ROLES".equals(dataType)) {
                    // 通过角色id，获取所有用户id集合
                    R<List<Long>> listR = remoteUserService.selectUserIdsByRoleIds(groups, SecurityConstants.INNER);
                    userIds = listR.getCode() == R.SUCCESS ? listR.getData() : new ArrayList<>();
                } else if ("DEPTS".equals(dataType)) {
                    // 通过部门id，获取所有用户id集合
                    R<List<Long>> listR = remoteDeptService.selectUserIdsByDeptIds(groups, SecurityConstants.INNER);
                    userIds = listR.getCode() == R.SUCCESS ? listR.getData() : new ArrayList<>();
                }

                // 添加候选用户
                R<List<String>> listR = remoteUserService.selectUserNames(userIds, SecurityConstants.INNER);
                if(listR.getCode() == R.SUCCESS){
                    List<String> userNames = listR.getData();
                    userNames.forEach(userName -> candidateUserNames.add(userName));
                }else{
                    throw new ServiceException("候选用户不能为空！");
                }
            }
        }
        return candidateUserNames;
    }
}

FlowExecutionListener代码：

如果配置了【执行监听器】，那么程序会先执行FlowExecutionListener，再执行multiInstanceHandler.getUserNames

@Component(value = "flowExecutionListener")
public class FlowExecutionListener implements ExecutionListener {

    @Override
    public void notify(DelegateExecution execution) {
        FlowElement flowElement = execution.getCurrentFlowElement();
        if(ObjectUtil.isNotEmpty(flowElement) && flowElement instanceof UserTask){
            UserTask userTask = (UserTask) execution.getCurrentFlowElement();
            //这里只做简单的设置办理人
            //还可以设置办理组、改变变量dataType的值等
            userTask.setCandidateUsers(Arrays.asList("技术部分管领导001","技术部分管领导002","技术部主管领导001"));
        }
        System.out.println("执行监听器:{}"+ execution);
    }
}

7、流程文件

flowable.xml:

<?xml version="1.0" encoding="UTF-8"?>
<bpmn2:definitions xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:bpmn2="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:dc="http://www.omg.org/spec/DD/20100524/DC" xmlns:di="http://www.omg.org/spec/DD/20100524/DI" xmlns:flowable="http://flowable.org/bpmn" id="diagram_Process_1761616908502" targetNamespace="http://flowable.org/bpmn" xsi:schemaLocation="http://www.omg.org/spec/BPMN/20100524/MODEL BPMN20.xsd">
  <bpmn2:process id="Process_1761616908502" name="审批流程" isExecutable="true">
    <bpmn2:startEvent id="ks" name="开始">
      <bpmn2:outgoing>Flow_0zttbj2</bpmn2:outgoing>
    </bpmn2:startEvent>
    <bpmn2:userTask id="yg" name="员工" flowable:dataType="INITIATOR" flowable:assignee="${initiator}" flowable:text="流程发起人">
      <bpmn2:incoming>fq</bpmn2:incoming>
      <bpmn2:incoming>th</bpmn2:incoming>
      <bpmn2:outgoing>sq</bpmn2:outgoing>
    </bpmn2:userTask>
    <bpmn2:userTask id="ldsp" name="领导审批" flowable:dataType="USERS" flowable:assignee="${assignee}" flowable:candidateUsers="分管领导001,部门领导001" flowable:text="分管领导001,部门领导001">
      <bpmn2:extensionElements>
        <flowable:executionListener class="com.cn.workflow.flowable.listener.FlowExecutionListener" event="start" />
      </bpmn2:extensionElements>
      <bpmn2:incoming>sq</bpmn2:incoming>
      <bpmn2:outgoing>Flow_13elc6g</bpmn2:outgoing>
      <bpmn2:outgoing>th</bpmn2:outgoing>
      <bpmn2:multiInstanceLoopCharacteristics flowable:collection="${multiInstanceHandler.getUserNames(execution)}" flowable:elementVariable="assignee">
        <bpmn2:completionCondition xsi:type="bpmn2:tFormalExpression">${nrOfCompletedInstances &gt;= nrOfInstances}</bpmn2:completionCondition>
      </bpmn2:multiInstanceLoopCharacteristics>
    </bpmn2:userTask>
    <bpmn2:endEvent id="js" name="结束">
      <bpmn2:incoming>Flow_13elc6g</bpmn2:incoming>
    </bpmn2:endEvent>
    <bpmn2:sequenceFlow id="Flow_13elc6g" name="提交" sourceRef="ldsp" targetRef="js">
      <bpmn2:conditionExpression xsi:type="bpmn2:tFormalExpression">${nextNodeId=="js"}</bpmn2:conditionExpression>
    </bpmn2:sequenceFlow>
    <bpmn2:sequenceFlow id="fq" name="发起" sourceRef="dj" targetRef="yg" />
    <bpmn2:sequenceFlow id="sq" name="申请" sourceRef="yg" targetRef="ldsp" />
    <bpmn2:sequenceFlow id="th" name="退回" sourceRef="ldsp" targetRef="yg">
      <bpmn2:conditionExpression xsi:type="bpmn2:tFormalExpression">${nextNodeId=="yg"}</bpmn2:conditionExpression>
    </bpmn2:sequenceFlow>
    <bpmn2:userTask id="dj" name="登记" flowable:dataType="INITIATOR" flowable:assignee="${initiator}" flowable:text="流程发起人">
      <bpmn2:incoming>Flow_0zttbj2</bpmn2:incoming>
      <bpmn2:outgoing>fq</bpmn2:outgoing>
    </bpmn2:userTask>
    <bpmn2:sequenceFlow id="Flow_0zttbj2" sourceRef="ks" targetRef="dj" />
  </bpmn2:process>
  <bpmndi:BPMNDiagram id="BPMNDiagram_1">
    <bpmndi:BPMNPlane id="BPMNPlane_1" bpmnElement="Process_1761616908502">
      <bpmndi:BPMNEdge id="Flow_0zttbj2_di" bpmnElement="Flow_0zttbj2">
        <di:waypoint x="38" y="239" />
        <di:waypoint x="110" y="239" />
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge id="th_di" bpmnElement="th">
        <di:waypoint x="550" y="199" />
        <di:waypoint x="550" y="170" />
        <di:waypoint x="336" y="170" />
        <di:waypoint x="336" y="199" />
        <bpmndi:BPMNLabel>
          <dc:Bounds x="432" y="152" width="22" height="14" />
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge id="sq_di" bpmnElement="sq">
        <di:waypoint x="386" y="239" />
        <di:waypoint x="500" y="239" />
        <bpmndi:BPMNLabel>
          <dc:Bounds x="432" y="221" width="22" height="14" />
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge id="fq_di" bpmnElement="fq">
        <di:waypoint x="210" y="239" />
        <di:waypoint x="286" y="239" />
        <bpmndi:BPMNLabel>
          <dc:Bounds x="235" y="221" width="22" height="14" />
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge id="Flow_13elc6g_di" bpmnElement="Flow_13elc6g">
        <di:waypoint x="600" y="239" />
        <di:waypoint x="682" y="239" />
        <bpmndi:BPMNLabel>
          <dc:Bounds x="635" y="217" width="22" height="14" />
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNShape id="ks_di" bpmnElement="ks">
        <dc:Bounds x="2" y="221" width="36" height="36" />
        <bpmndi:BPMNLabel>
          <dc:Bounds x="10" y="264" width="22" height="14" />
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape id="yg_di" bpmnElement="yg">
        <dc:Bounds x="286" y="199" width="100" height="80" />
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape id="ldsp_di" bpmnElement="ldsp">
        <dc:Bounds x="500" y="199" width="100" height="80" />
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape id="js_di" bpmnElement="js">
        <dc:Bounds x="682" y="221" width="36" height="36" />
        <bpmndi:BPMNLabel>
          <dc:Bounds x="691" y="264" width="22" height="14" />
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape id="dj_di" bpmnElement="dj">
        <dc:Bounds x="110" y="199" width="100" height="80" />
      </bpmndi:BPMNShape>
    </bpmndi:BPMNPlane>
  </bpmndi:BPMNDiagram>
</bpmn2:definitions>
