24.11 轮廓矩

比较两个轮廓最简单的方法是比较二者的轮廓矩。轮廓矩代表了一个轮廓、一幅图像、一组点集的全局特征。矩信息包含了对应对象不同类型的几何特征，例如大小、位置、角度、形状等。矩特征被广泛地应用在模式识别、图像识别等方面。

图像的矩特征

矩函数在图像分析中有着广泛的应用，如模式识别、目标分类、目标识别与方位估计、图像的编码与重构等。从一幅图像计算出来的矩集，不仅可以描述图像形状的全局特征，而且可以提供大量关于该图像不同的几何特征信息，如大小，位置、方向和形状等。

矩的概念

矩是概率与统计中的一个概念，是随机变量的一种数字特征。矩的定义如下：

设X 为随机变量，c 为常数，k 为正整数。则量  称为𝑋关于𝑐点的𝑘阶矩。

比较重要的有两种情况：

1. c=0 ，此时  称为𝑋关于𝑐点的𝑘阶原点矩。
2. c=E(X) ，此时  称为𝑋关于𝑐点的𝑘阶中心矩。

图像中的矩特征

对于一幅图像，我们把像素的坐标看成是一个二维随机变量(𝑋,𝑌)，那么一幅灰度图像可以用二维灰度密度函数来表示，因此可以用矩来描述灰度图像的特征。

空间矩/几何矩

空间矩的实质是图像的质量。计算公式如下所示：

大小为M×N 的数字图像f(x,y) 的二维(p+1) 阶定义为：

对应的中心距

其中，p 和q 指空间矩的阶数，I(x,y) 是对应位置的灰度值。

可以通过一阶矩和0阶矩计算图像的重心：

中心距

中心矩体现的是图像强度的最大和最小方向，具有平移不变性，计算方法如下式所示：

归一化的中心矩

归一化的中心矩具有尺度不变性和平移不变性，计算方法如下示：

Hu矩

Hu矩是由Hu在1962年提出的，具有平移、旋转和尺度不变性，Hu利用二阶和三阶中心矩构建了七个不变矩，具体定义如下：

在OpenCV中有直接计算图像矩的API，分为两个函数：moments()函数用于计算中心矩，HuMoments()函数用于由中心矩计算Hu矩。

函数

cv2.moment()中心距

函数原型：moment=cv2.moments(array, binaryImage=false )

参数：

1. array： 输入数组，可以是点集，也可以是灰度图像、二维数组，例如提取的轮廓结果。
2. binaryImage： 默认是false，若为True，则所有非零的像素都会按值1对待，也就是说相当于对图像进行了二值化处理，阈值为1，此参数仅对图像有效。

返回值：

1. moment: 返回数组的中心矩

cv2.HuMoment() Hu矩

函数原型：huMoment=cv2.HuMoments(moment)

参数：

1. moment： 图像的中心距。

返回值：

1. huMoment: 返回数组的Hu矩

示例1

import cv2
import numpy as np
img = cv2.imread('C:\\Users\\xxx\\Downloads\\contourImg.png')    #读取图像
gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY) #转为灰度值图
ret, binary = cv2.threshold(gray,200,255,cv2.THRESH_BINARY) #转为二值图
contours, hierarchy = cv2.findContours(binary,cv2.RETR_TREE,cv2.CHAIN_APPROX_NONE) #寻找轮廓
n=len(contours)       #轮廓个数
contoursImg=[]

cv2.imshow("original",img)  #显示原图

#### 逐一在全黑背景上绘制并显示轮廓
for i in range(n):
    temp=np.zeros(img.shape,np.uint8) #生成黑背景
    contoursImg.append(temp)
    contoursImg[i]=cv2.drawContours(contoursImg[i],contours,i,(255,255,255), 3)  #绘制轮廓
    cv2.imshow("contours[" + str(i)+"]",contoursImg[i])   #显示轮廓

#### 逐一计算轮廓的矩特征
for i in range(n):
    moment=cv2.moments(contours[i])
    print(f"轮廓{i}的矩：\n{moment}")
cv2.waitKey()
cv2.destroyAllWindows()

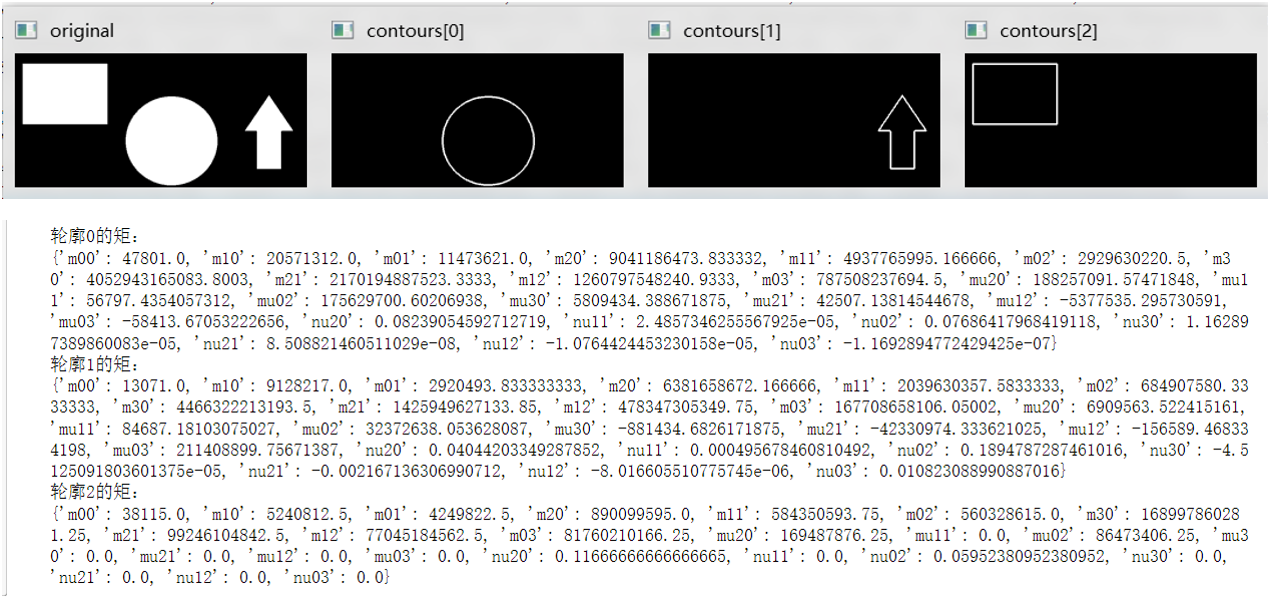

运行结果为：

示例2

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 1 图像读取
img = cv2.imread('C:/Users/xxx/Downloads/arrow.png')
imgray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)

# 2 计算图像的Hu矩
imgmn = cv2.moments(imgray)
imghu = cv2.HuMoments(imgmn)
print("图像Hu矩结果：\n",imghu)

# 3 计算轮廓的Hu矩
# 3.1 转换为二值图
ret,thresh = cv2.threshold(imgray,127,255,0)
# 3.2 轮廓提取
contours, hierarchy = cv2.findContours(thresh,1,2)
# 3.3 计算轮廓的Hu矩
cnt = contours[0]
mn = cv2.moments(cnt)
hu = cv2.HuMoments(mn)
print("轮廓Hu矩结果：\n",hu)

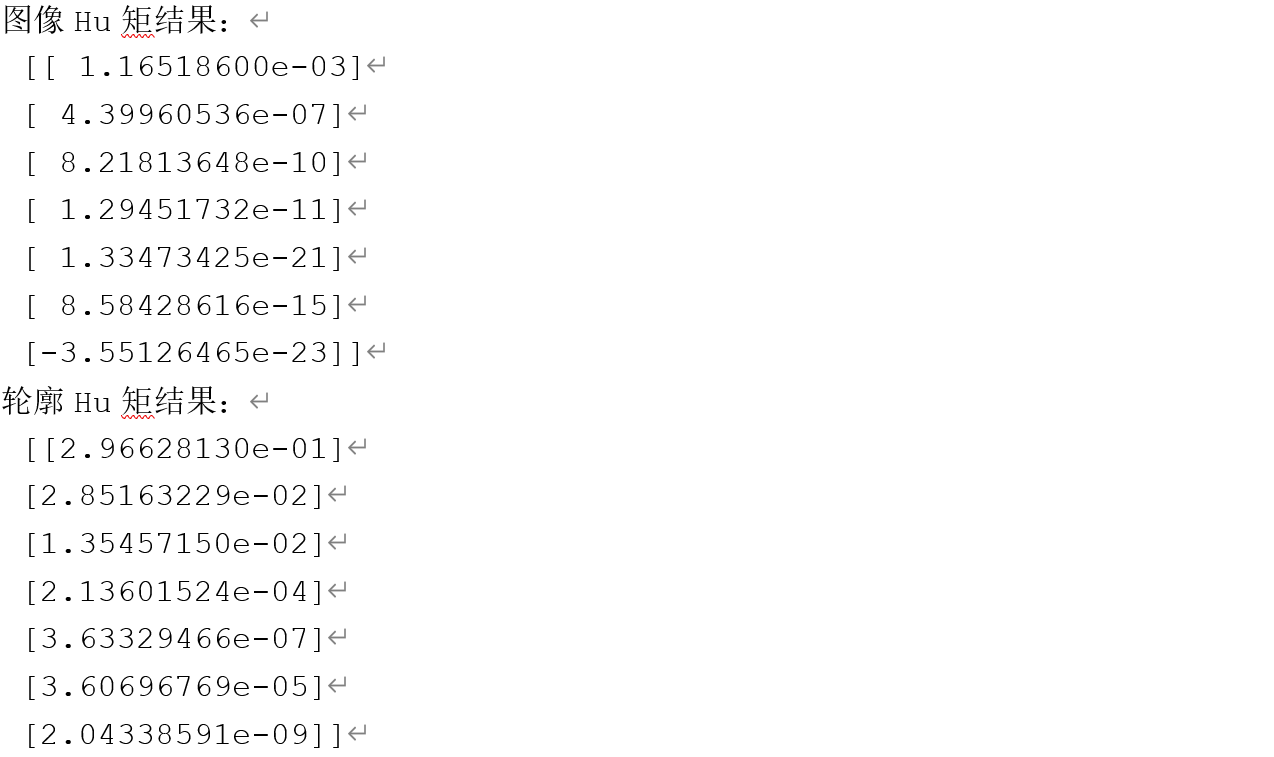

运行结果为：
