基于Opencv C# 开发的圆卡尺、矩形卡尺，直线卡尺、距离测量工具源码，（送其他全部再卖项目）代码运行正常，由实际运行项目中剥离，含测试图片，包含一个强大的视觉控件源码，控件仿halcon,支持平移，无损缩放，显示各种自定义图形工具，鼠标拖动，简单方便。

一、工具集整体架构与技术栈

本次解析的机器视觉测量工具集，是一套以C#为开发语言、OpenCV为核心图像处理引擎的工业级视觉解决方案，依托OpenCVSharp实现C#与OpenCV的交互，基于Windows Forms构建可视化操作界面，共包含66个代码文件，涵盖模板匹配、多类型卡尺测量、距离计算、相机畸变矫正等核心功能模块。工具集采用“底层算法封装-中层逻辑调度-上层UI交互”的三层架构：底层通过ToolBox类封装OpenCV图像处理接口，实现图像读取、边缘检测、几何拟合等基础能力；中层通过模块化设计拆分各功能逻辑，确保代码可维护性与可扩展性；上层通过自定义U_DisPlay图像显示控件与TabControl分页布局，提供直观的操作与结果可视化界面。

从技术依赖来看，工具集目标框架为.NET Framework 4.8，引用OpenCvSharp、OpenCvSharp.Extensions等组件实现图像处理，通过PictureBoxEx控件增强图像显示交互，同时自定义CvDisplayGraphics系列类实现图形标注功能，整体技术栈贴合工业视觉开发需求，兼顾性能与易用性。

二、核心功能模块代码功能解析

（一）模板匹配模块：图像特征定位与多目标识别

模板匹配模块是工具集的核心功能之一，通过Form1类中的btnOpenModelPic、btnMakeModel、btnFindModel等按钮事件，串联起“模板创建-目标搜索-结果输出”的完整流程，核心代码逻辑围绕模板特征提取与多尺度匹配展开。

1. 模板创建流程

• 图像加载与区域选择：通过btnOpenModelPicClick事件调用OpenFileDialog加载模板图像，支持BMP、PNG等格式，图像以灰度模式读取（ImreadModes.Grayscale）并显示在uDisPlay1控件中。用户点击btnMakeRectClick可在图像上绘制模板区域（mtrainRoi），通过CvDisplayGraphicsRectangle1类实现矩形标注，支持拖动调整区域大小与位置，确保仅对感兴趣区域（ROI）进行特征提取。
• 参数配置与模板生成：在groupBox1（模板创建参数）与groupBox2（模板查找参数）中，用户可配置对比度范围（numUDContrastLow/numUDContrastHigh）、金字塔等级（numUDCNumLevels）、角度范围（numUDCModelStartAngle/numUDCModelEndAngle）等参数。点击btnMakeModelClick后，代码调用mToolBox.CreateShapeModel方法，基于边缘检测算法提取模板特征，生成包含特征点、角度适应性的模板文件，同时在u_DisPlay1中用绿色点标注提取的特征点，直观展示模板质量。

2. 目标搜索与结果处理

• 搜索图像加载与区域设置：btnOpenSearchPicClick事件加载待搜索图像，btnSearchRectClick可划定搜索区域（m_searchRoi），支持设置搜索区域占图像的90%（默认）或自定义调整，减少无关区域对匹配结果的干扰。
• 多条件匹配执行：点击btnFindModelClick后，代码读取匹配参数（最小得分numUDFMinScore、缩放范围numUDFMinScale/numUDFMaxScale、最大重叠度numUDFMaxOverlap等），调用mToolBox.FindShapeModel方法执行匹配。该方法支持旋转（-180°~180°）、缩放（0.5~1.5倍）适应性匹配，通过亚像素拟合（comboSubPixel选择插值方式）提升定位精度，同时过滤低于最小得分的结果，避免误匹配。

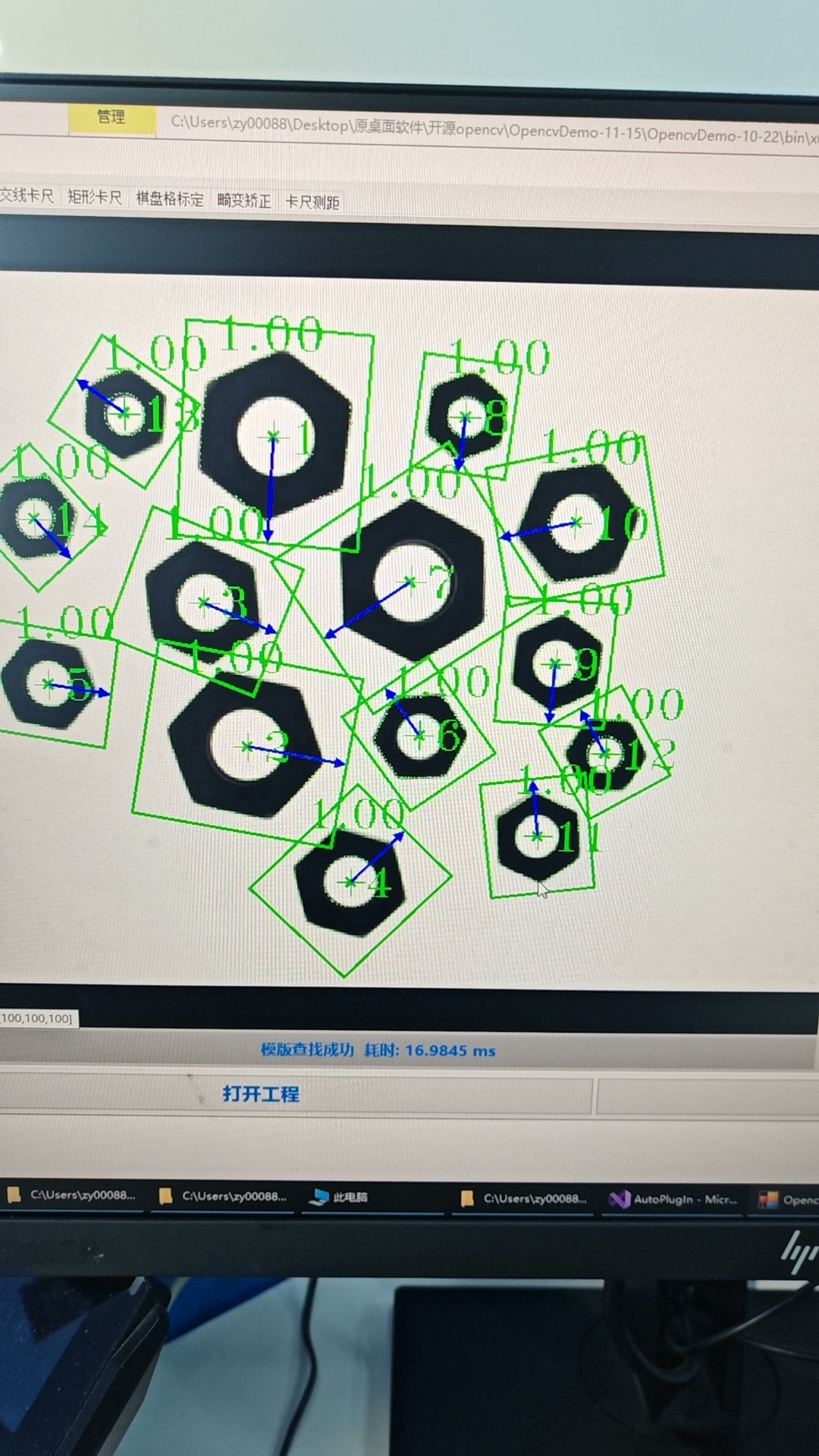

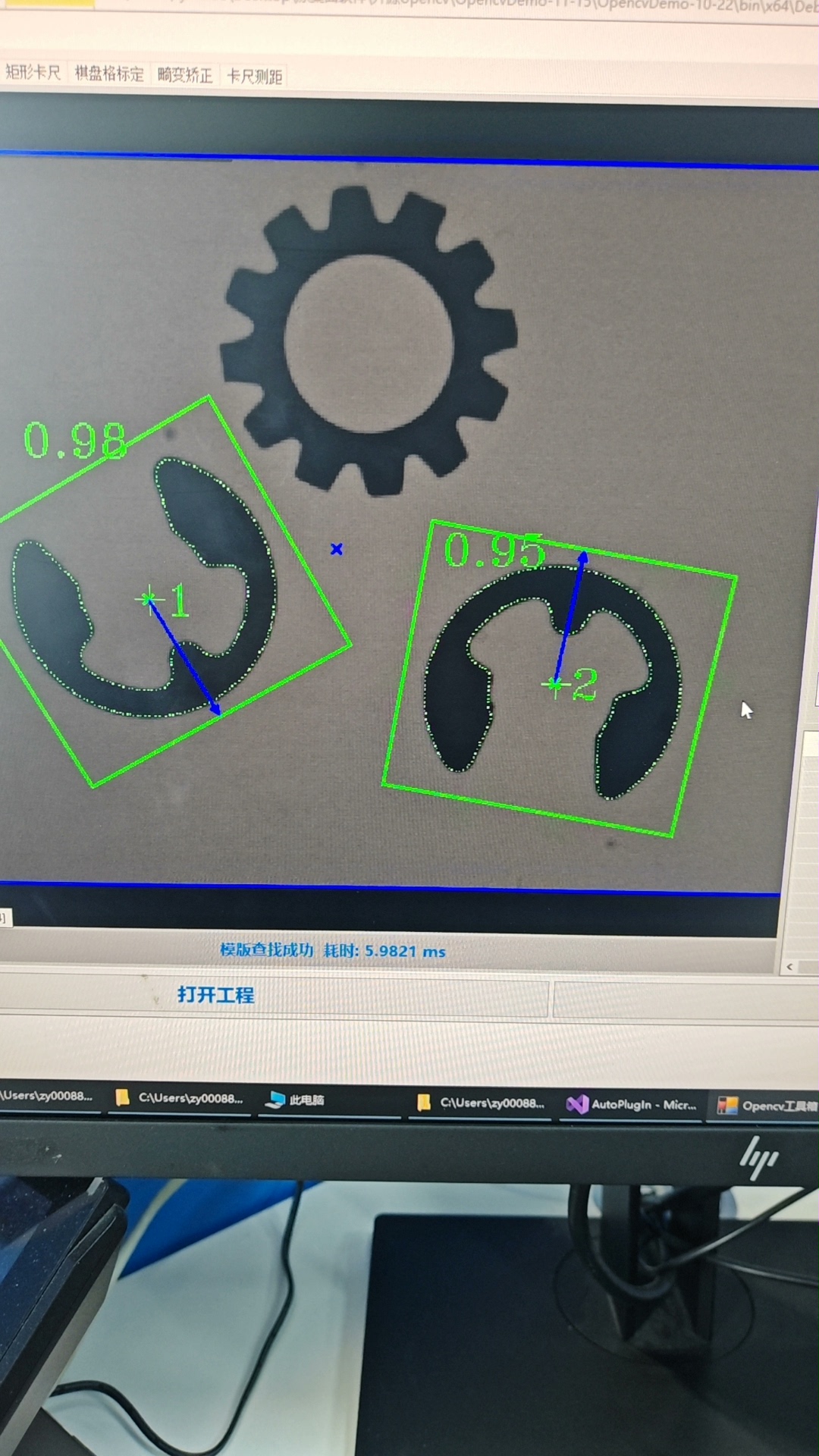

• 结果可视化与输出：匹配成功后，代码在listView1中展示结果列表，包含序号、目标X/Y坐标、角度、缩放比、得分等信息；在u_DisPlay1中用绿色矩形框标注目标位置，矩形大小根据缩放比自适应调整，同时显示匹配得分与序号。若匹配失败，lbShowMsg标签会以红色字体提示失败信息与耗时，便于问题排查。

3. 高级功能：掩膜与工程复用

• 掩膜操作：btnMask_Click事件打开frmMask窗口，用户可通过橡皮擦工具擦除模板中无关区域（如背景干扰），生成掩膜图像。掩膜会参与模板创建过程，仅保留有效区域特征，提升复杂背景下的匹配精度。
• 工程文件管理：btnSavePrjClick与btnOpenPrjClick事件支持保存/加载工程文件（.prj），工程文件包含模板参数、图像数据、掩膜信息等，加载后自动恢复所有配置与标注，避免重复操作，提升工作效率。

（二）卡尺测量模块：高精度几何特征提取与计算

卡尺测量模块包含圆卡尺、直线卡尺、矩形卡尺三个子模块，均基于“多卡尺边缘采集-几何拟合-异常点剔除”的核心逻辑，通过CvDisplayGraphicsCalipers系列类实现可视化操作，代码功能聚焦于边缘检测精度与拟合算法稳定性。

1. 圆卡尺：圆形特征测量

• 图像加载与卡尺配置：btnCircleCallipersPicClick加载待测量图像，btnAddCircleCallipersClick在图像中心创建圆形卡尺（m_circleCaliper），用户可通过numUDCircleCalipersNum（卡尺数量）、numUDCircleCalipersLength（卡尺长度）、numUDCircleCalipersWidth（卡尺宽度）等参数调整卡尺规格，combCircleCalipersPolarity（搜索极性）与combCircleCalipersDir（搜索方向）设置边缘检测条件。
• 边缘采集与圆拟合：点击btnFindCircleCallipers_Click后，代码遍历所有卡尺，采集每个卡尺路径上的灰度变化，通过边缘阈值（numUDCircleCalipersThreshold）筛选有效边缘点；调用FindCircle方法对边缘点进行圆拟合，同时通过ClearErrorPointCircle方法剔除异常点（数量由numUDCircleCalipersIgnoreDots设置），最终计算圆心X/Y坐标与半径。
• 结果展示：有效边缘点用绿色点标注（dotsUseCircle），异常点用红色点标注（dotsErrCircle），拟合圆用绿色圆圈标注（findCircle），圆心坐标与半径实时显示在txtCircleCaliperX/txtCircleCaliperY/txtCircleCaliperR文本框中，支持手动复制结果用于后续分析。

2. 直线卡尺：直线与交线测量

• 双卡尺配置与参数设置：btnLineCallipersPicClick加载图像，btnAddLine12CallipersClick添加两条直线卡尺（mline1Caliper/mline2Caliper），分别对应groupBox9与groupBox10参数区。用户可配置每条直线的卡尺数量（numUDLine1CalipersNum/numUDLine2CalipersNum）、允许偏差（numUDLine1CalipersMaxError/numUDLine2CalipersMaxError）等参数，支持独立调整以适应不同直线边缘特征。
• 直线拟合与交点计算：btnFindCrossClick事件触发后，代码对每条直线卡尺采集的边缘点进行直线拟合（FitLine方法），通过getCrossPoint方法计算两条直线的交点；在uDisPlay3中用绿色点标注有效边缘点、绿色线段标注拟合直线、蓝色点标注交点，结果输出交点X/Y坐标（txtCrossX/txtCrossY）与直线角度（txtCrossA）。

3. 矩形卡尺：矩形特征定位

• 矩形卡尺创建与边缘采集：btnRectCallipersPicClick加载图像，btnAddRectCallipersClick创建矩形卡尺（m_rectCaliper），卡尺自动覆盖矩形四条边区域。代码根据矩形边长比例自动分配每条边的卡尺数量（长边卡尺数量更多，确保边缘采集密度），通过numUDRectCalipersThreshold设置边缘检测阈值，numUDRectCalipersMaxError控制拟合允许偏差。
• 矩形拟合与结果输出：btnFindRectCallipersClick事件中，代码对四条边分别进行直线拟合，通过求交得到矩形四个顶点，生成最小外接矩形并计算中心坐标与旋转角度；在uDisPlay4中用蓝色矩形标注拟合结果，中心坐标（txtRectCaliperX/txtRectCaliperY）与角度（txtRectCaliperA）实时更新，适用于矩形零件定位与角度测量场景。

（三）距离测量模块：两点间精准测距

距离测量模块基于卡尺边缘检测原理，聚焦于“起点-终点”两点间距离计算，代码功能围绕边缘定位精度与距离计算准确性展开。

1. 图像加载与卡尺配置

btnDistanceCallipersPicClick加载待测量图像，btnAddDistanceCallipersClick创建距离卡尺（m_distanceCaliper），用户可拖动卡尺端点调整测量路径；在groupBox16参数区配置边缘阈值（numUDDistanceCalipersThreshold）、滤波尺寸（numUDDistanceCalipersFiterSize），以及起点/终点的搜索模式（combStartCalipersSearchMode/combEndCalipersSearchMode）与搜索次序（combStartCalipersSearchNumber/combEndCalipersSearchNumber），支持选择“第1个边缘”“倒数1个边缘”等条件，适应不同测量需求。

2. 边缘定位与距离计算

点击btnGetDistanceClick后，代码沿卡尺路径采集灰度数据，通过滤波与边缘检测算法定位起点与终点坐标；调用距离公式计算两点间直线距离，在uDisPlay7中用蓝色线段标注测量路径（DisSeg），线段旁显示距离值；同时在groupBox18中输出起点X/Y（txtDistanceStartX/txtDistanceStartY）、终点X/Y（txtDistanceEndX/txtDistanceEndY）与距离值（txtDistance），支持毫米级精度测量。

（四）相机畸变矫正模块：图像精度预处理

相机畸变矫正模块通过棋盘格标定消除镜头畸变，代码功能涵盖角点检测、参数计算、畸变矫正三个核心环节，为后续高精度测量提供基础。

1. 棋盘格参数配置与角点检测

groupBox7参数区配置棋盘格参数：numUDCheckerBoardWidth/numUDCheckerBoardHeight设置内角点数量，numUDCheckerBoardDis设置方块实际间距（毫米），numUDCornerPixlSize设置角点检测窗口大小。点击btnCreateCheckBoardParam_Click后，代码加载多组畸变图像（默认读取“畸变图片”目录下14张图像），通过Cv2.FindChessboardCorners自动识别棋盘格角点，结合Cv2.CornerSubPix进行亚像素级优化，提升角点定位精度。

2. 标定参数计算与畸变矫正

代码基于角点坐标计算相机内参矩阵（mcameraMatrix）与畸变系数（mdistCoeffs），调用runCalibration方法完成标定；点击btnCheckCheckBoardParamClick后，加载待矫正图像，通过Cv2.Undistort应用标定参数进行畸变矫正，矫正后图像显示在uDisPlay6中，同时保存到“畸变图片”目录（命名为“ResX.jpg”），支持对比查看矫正前后效果，确保后续测量数据的准确性。

三、通用功能与交互设计

1. 自定义图像显示控件（U_DisPlay）

U_DisPlay类继承自PictureBox，是工具集的核心交互控件，代码功能涵盖图像显示、鼠标操作、图形标注三大模块：

• 图像显示模式：支持原始尺寸（Original）、自适应窗口（Fit）、全屏显示（Full）三种模式，通过AutoDisplay属性切换，Fit模式可自动调整图像比例适配控件大小，避免拉伸变形；
• 鼠标交互：支持滚轮缩放（每次缩放2倍）、左键拖动图像（仅在缩放后生效）、双击自适应窗口，鼠标悬停时显示像素坐标与灰度值（toolTip1提示），便于精准定位；
• 图形标注：集成CvDisplayGraphicsShapeCollection集合，支持添加矩形、圆形、直线、点等图形，用于标注测量区域、结果等信息，图形颜色与可见性可通过代码动态控制。

2. 参数持久化与异常处理

• 参数持久化：除工程文件外，工具集通过csBinaryReaderWriter/csXMLReaderWriter等类实现参数的二进制/XML格式读写，确保参数保存的安全性与兼容性；
• 异常处理：核心功能代码均包含try-catch块，如FindCircle、FitLine等方法捕获图像处理异常，通过MessageBox提示错误信息，同时记录耗时（DateTime.Now计算），便于性能优化与问题排查。

四、代码功能总结与应用场景

1. 功能特点

• 高精度：集成亚像素拟合、异常点剔除、畸变矫正技术，测量精度可达像素级，满足工业检测需求；
• 高灵活性：所有模块参数可配置，支持掩膜、多目标匹配、自定义卡尺区域等功能，适应复杂场景；
• 强可视化：实时展示边缘点、拟合结果、测量路径，结果直观易懂，降低操作门槛；
• 高可扩展性：模块化架构设计，新增测量功能（如椭圆卡尺）时仅需扩展CvDisplayGraphicsCalipers类与核心算法方法，无需修改整体框架。

2. 应用场景

• 电子制造：PCB板零件定位、焊点间距测量、芯片引脚检测；
• 机械加工：轴承圆孔尺寸测量、齿轮齿距检测、矩形零件角度验证；
• 汽车行业：车身零件间隙测量、玻璃边缘检测、仪表盘部件定位；
• 医疗设备：注射器尺寸检测、手术器械精度验证、医疗耗材外观检测。

本工具集通过严谨的代码逻辑与丰富的功能设计，为机器视觉测量提供了完整解决方案，既可作为独立工具使用，也可基于核心模块二次开发，适配更多个性化需求。
