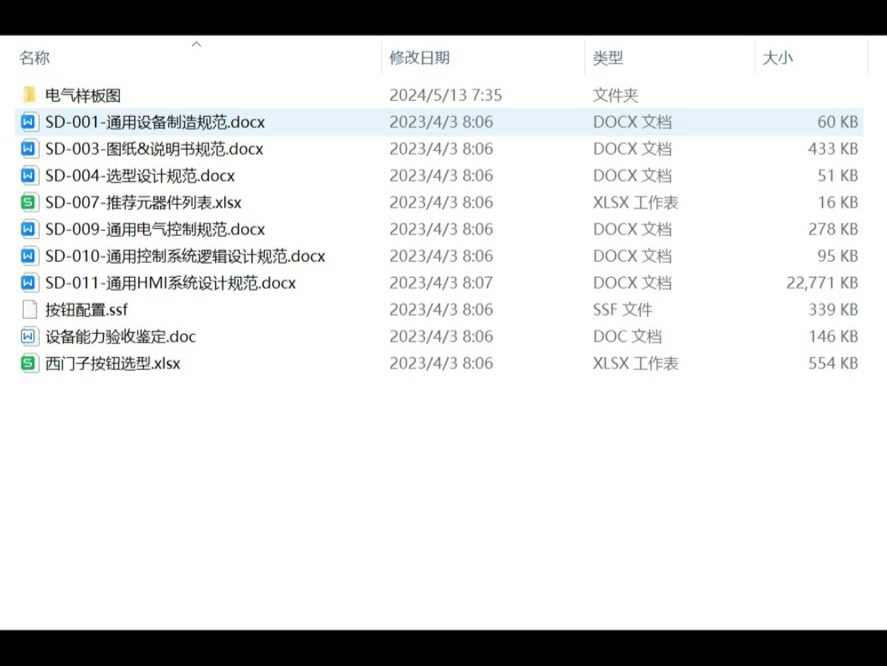

西门子PLC程序模板030403 西门子1200程序和项目模板，适用初学者 本资料从一个项目出发，包含了 1.如何进行硬件设备的选型； 2.电气原理图绘制标准，给出了实际的CAD图进行参考； 3.如何设计触摸屏HMI的界面，功能等； PLC程序设计的标准，包括程序结构如何划分，动作流程图怎么画，回原点应该怎么做，程序的标签，注释等命名标准，一些安全互锁动作如何写程序。 都给出详细的要求 5.本项目按照以上要求，做了完整的PLC等还有设备使用说明书，HMI说明，电气原理图。

刚拿到西门子1200PLC项目模板时，我盯着030403这个神秘编号发愣——直到拆开程序结构才发现，这可能是最适合新手的实战指南。咱们直接上干货，先说硬件选型这个新手大坑。

选型手册里有个反常识操作：CPU1214C自带14点IO，但模板里坚持用中间继电器过渡。比如这个数字量输出模块的接线：

// 输出点Q0.0控制继电器线圈
Network1:
A "启动按钮"  // I0.0
= "电机继电器"  // Q0.0

为什么不直连接触器？现场调试时突然断电，PLC输出模块的晶体管可比继电器耐造多了。这细节对设备寿命影响巨大，但很多教程压根不提。

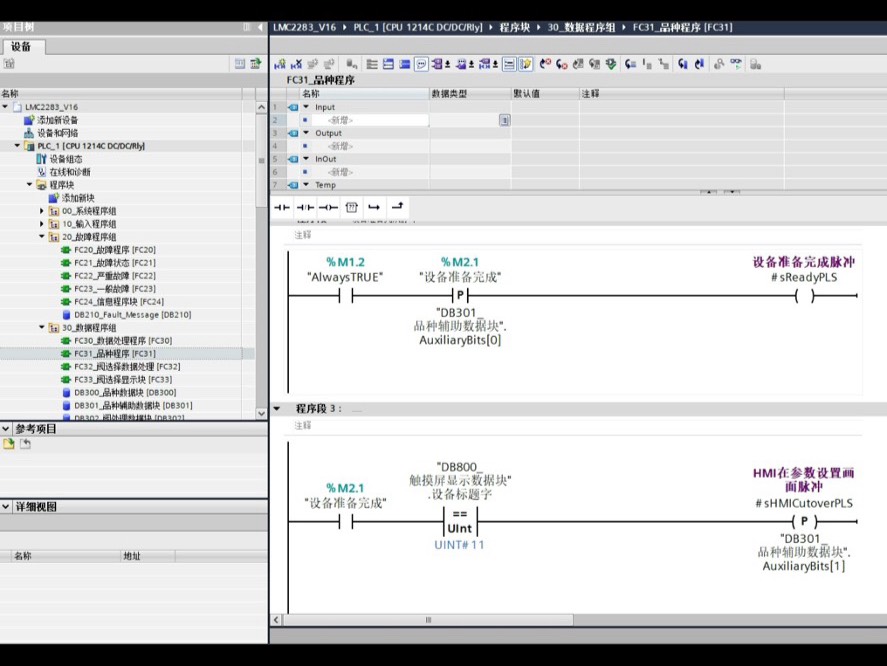

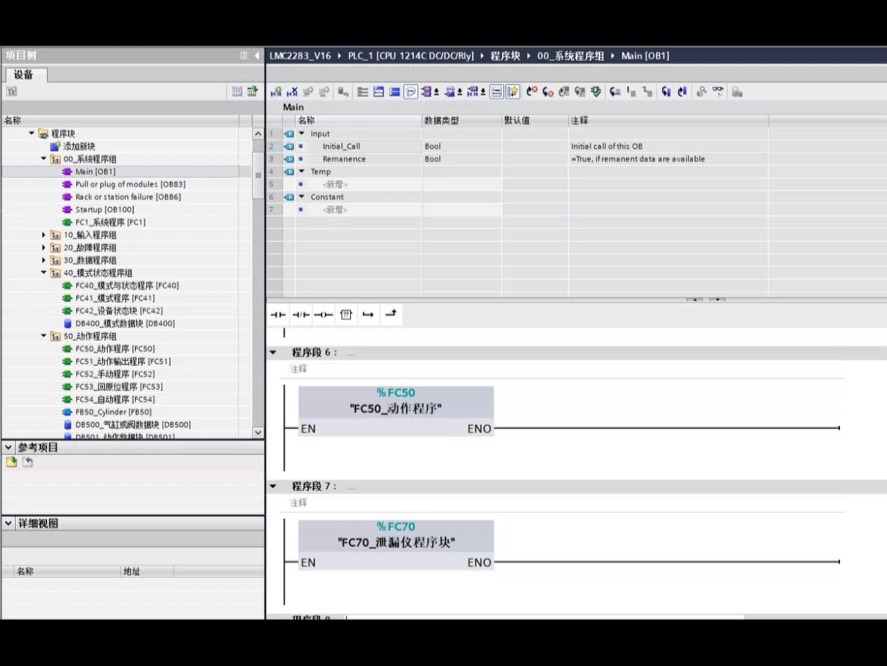

程序结构划分是另一个亮点。模板用"三明治"架构：

1. 自动循环OB1处理主逻辑
2. 故障检测OB82里塞了这段代码：

IF "电机电流" > 12.0 THEN
    "过载报警" := TRUE;
    // 这里藏着个彩蛋：累计5次报警自动停机
    AlarmCounter += 1;
END_IF;

OB35中断负责急停处理，响应速度精确到毫秒级。这种分层设计就像把程序装进不同抽屉，调试时直接拉出对应功能块修改。

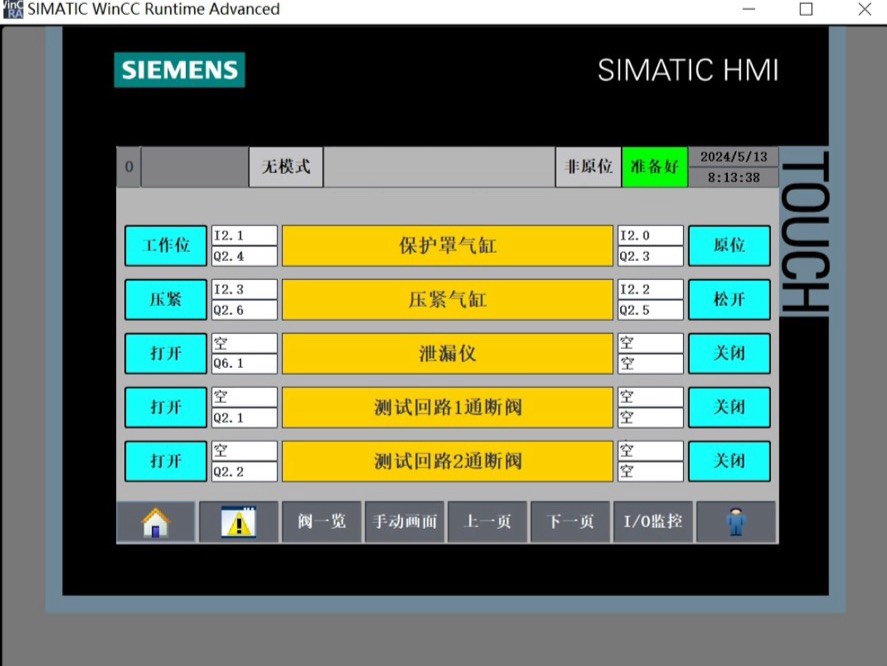

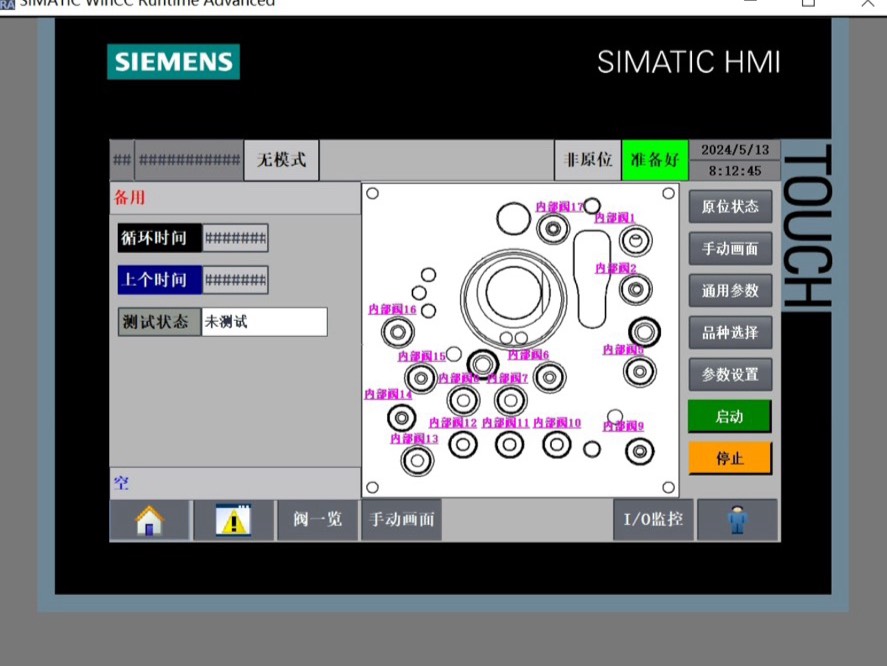

说到HMI设计，模板里的画面切换逻辑堪称教科书。比如这个画面跳转脚本：

OnClick:
SetTagBit("主画面激活", 1);
ResetTagBit("当前画面", 1);

配合PLC里的互锁程序：

Network10:
A "自动模式"
AN "手轮使能"
= "HMI操作权限"

防止操作工在自动运行时乱摸屏幕。这种软硬结合的安全设计，比单纯做界面美观重要得多。

最惊艳的是回原点程序。模板用了绝对定位+传感器双重校验：

CASE "回零状态" OF
0: // 启动
   Axis.MoveAbsolute(0, 100.0);
   "回零状态" := 1;
1: // 等待到位
   IF Axis.PositionReached THEN
      "回零状态" := 2;
   END_IF;
2: // 传感器校验
   IF "原点传感器" THEN
      Axis.SetActualPosition(0);
      "回零完成" := TRUE;
   ELSE
      GenerateAlarm(16#8001);
   END_IF;
END_CASE;

这种冗余设计确保设备不会因编码器误差撞车，新手常忽略的第二层校验在这被重点标注。

整套模板最值钱的是命名规范：变量名必须带区域前缀，像"DI急停按钮"、"AO温度输出"。三个月后回看程序，这种命名能省下70%的维护时间。文档里甚至规定了报警代码的分配规则——16进制数的第二位表示设备编号，这对多机协同项目太重要了。

电气图里的线号标注方式更暗藏玄机：比如"1L+_K1"表示24V电源第一回路接的继电器，配合PLC里的符号寻址，查线时能直接在程序里反推物理位置。这种跨文档的关联设计，让调试效率提升不止一个量级。

这套模板最牛的不是技术深度，而是把工业标准掰碎了喂到嘴边。跟着做可能觉得流程繁琐，但等你在现场因为没做互锁导致设备撞毁时，才会明白这些"死板"的标准有多救命。
