Maxwell电机多目标尺寸优化 Ansys Maxwell 和OptiSlang 有案例电机，永磁同步电机内嵌式 满足电机多尺寸参数入手，满足多尺寸联动优化，最终达到多参数优化效果 提供源文件，提供操作video

在电机设计领域，多目标尺寸优化是提升电机性能的关键一环。今天咱就来唠唠基于Ansys Maxwell和OptiSlang如何对永磁同步电机（内嵌式）进行多目标尺寸优化。

永磁同步电机（内嵌式）优化目标

内嵌式永磁同步电机有着独特的优势，但要发挥其最佳性能，就得从多尺寸参数入手。比如说，定子槽形尺寸、转子永磁体尺寸等，这些尺寸之间相互关联，牵一发而动全身，所以实现多尺寸联动优化，最终达成多参数优化效果就显得尤为重要。这不仅能提升电机的效率，还能改善其转矩特性等关键性能指标。

Ansys Maxwell在其中的角色

Ansys Maxwell是一款强大的电磁仿真软件，在电机设计中，它能精准地对电机的电磁场进行模拟分析。咱可以用它建立永磁同步电机的模型，通过设定材料属性、边界条件等参数，得到电机的电磁性能数据。下面简单给个Maxwell中建立简单永磁同步电机模型的脚本示意（实际代码要复杂得多）：

# 假设使用Maxwell的Python API来创建一个简单的永磁同步电机定子模型
import maxwellapi as max

# 启动Maxwell
maxwell = max.Maxwell()

# 创建一个新的项目
project = maxwell.create_project("PMSM_Project")

# 创建一个新的设计
design = project.create_design("PMSM_Design")

# 创建定子
stator = design.create_object("Stator", "Cylinder")
stator.set_dimensions(100, 80, 50)  # 设定外径、内径、长度

这段代码简单演示了如何使用Python API在Maxwell中创建一个永磁同步电机的定子模型，设定了它的基本尺寸。通过这样的方式，我们能在Maxwell中构建出精确的电机模型，为后续的优化提供基础。

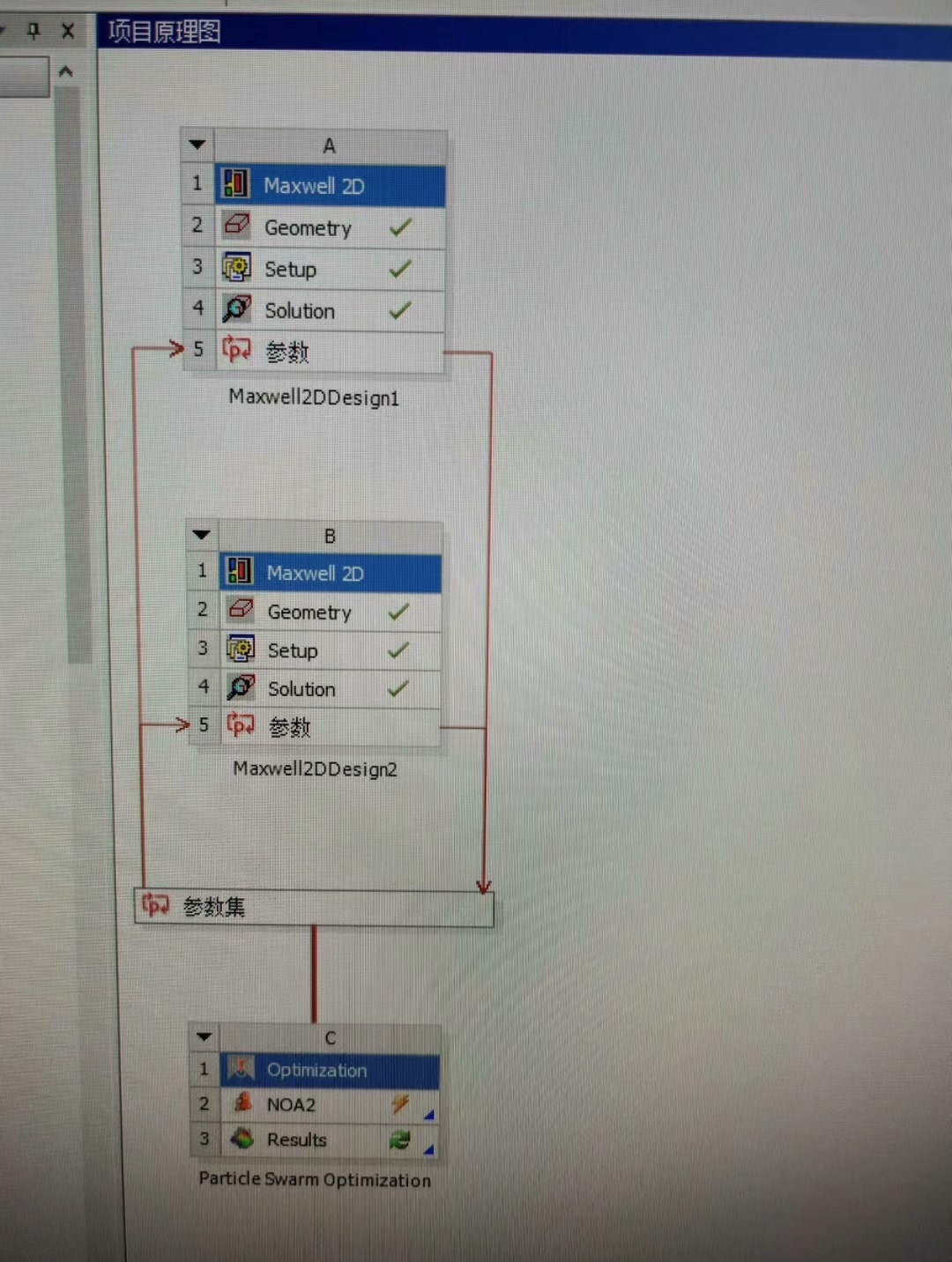

OptiSlang助力多目标优化

OptiSlang则专注于优化流程。它可以与Ansys Maxwell集成，将Maxwell模拟得到的数据作为输入，通过优化算法，如遗传算法、粒子群算法等，对电机的多尺寸参数进行调整优化。下面看看一个简单的OptiSlang优化脚本示例（伪代码）：

# OptiSlang优化脚本示例
from optislang import OptiSlang

os = OptiSlang()

# 连接Maxwell
os.connect_to_maxwell()

# 定义优化参数，这里假设是定子槽宽和永磁体宽度
parameters = ["stator_slot_width", "magnet_width"]

# 定义目标函数，比如最大化效率和最小化转矩脉动
objectives = ["efficiency", "torque_ripple"]

# 设置优化算法为遗传算法
os.set_algorithm("Genetic Algorithm")

# 运行优化
os.run_optimization(parameters, objectives)

在这个示例中，我们定义了要优化的参数（定子槽宽和永磁体宽度）以及目标函数（最大化效率和最小化转矩脉动），并选择了遗传算法来执行优化。OptiSlang会不断调整这些参数，然后通过Maxwell进行模拟分析，最终找到一组最优的参数组合。

实际案例与资源分享

咱这儿有实际的案例电机，就是基于上述的永磁同步电机（内嵌式）。为了方便大家学习和实践，不仅提供源文件，里面包含了Maxwell模型以及相关的OptiSlang设置，还提供了操作video，一步步教你如何在Ansys Maxwell和OptiSlang中完成整个多目标尺寸优化流程。无论是电机设计的新手还是经验丰富的工程师，都能从中获取到有价值的信息，快速上手掌握这一先进的优化技术。希望大家都能在电机设计的道路上借助这些工具和资源，设计出性能更卓越的永磁同步电机。
