引言：为什么需要高精度轮廓检测？

在计算机视觉领域，轮廓检测是目标识别、尺寸测量、缺陷检测等任务的核心基础。无论是工业场景中的零件边缘定位、织物缝线断裂检测，还是消费级应用的人像分割、物体轮廓提取，都依赖于精准、连续的轮廓结果。

然而，实际采集的图像往往存在两大问题：

  1. 噪声干扰：传感器噪声、环境光照不均会导致边缘 “断裂” 或 “伪边缘”；
  2. 精度不足：传统像素级边缘检测无法满足工业测量（如 0.1 像素级精度）的需求。

为此，本文基于 OpenCV 实现了一套 **“去噪→边缘检测→亚像素精炼→工业质检”** 的全流程轮廓检测方案，通过模块化设计支持多方法可选，兼顾实用性与灵活性。以下将从原理、代码解析、使用指南三方面详细讲解。

一、方案整体架构

本方案通过 4 个核心类实现端到端轮廓检测，各模块独立可复用，流程如下：

原始图像

ImageDenoising 图像去噪

ImprovedEdgeDrawing 改进ED边缘检测

SubPixelEdgeRefiner 亚像素边缘精炼

SeamQualityDetector 缝线质量检测

亚像素轮廓可视化

缝线断裂结果判断

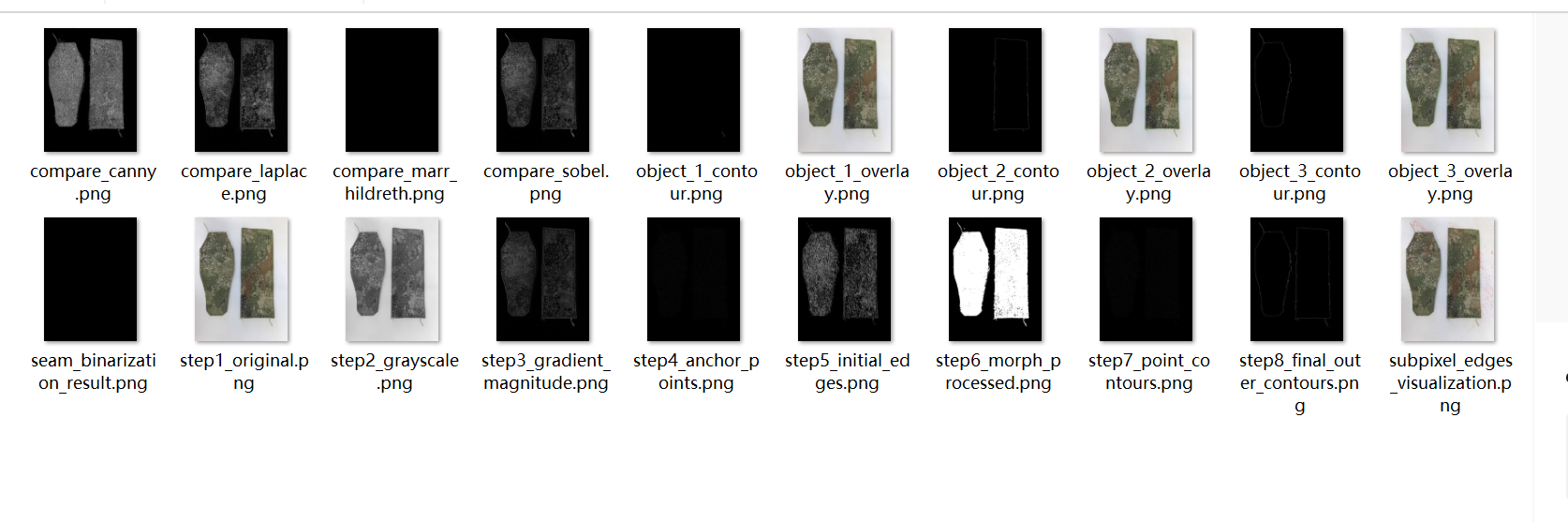

效果图展示：

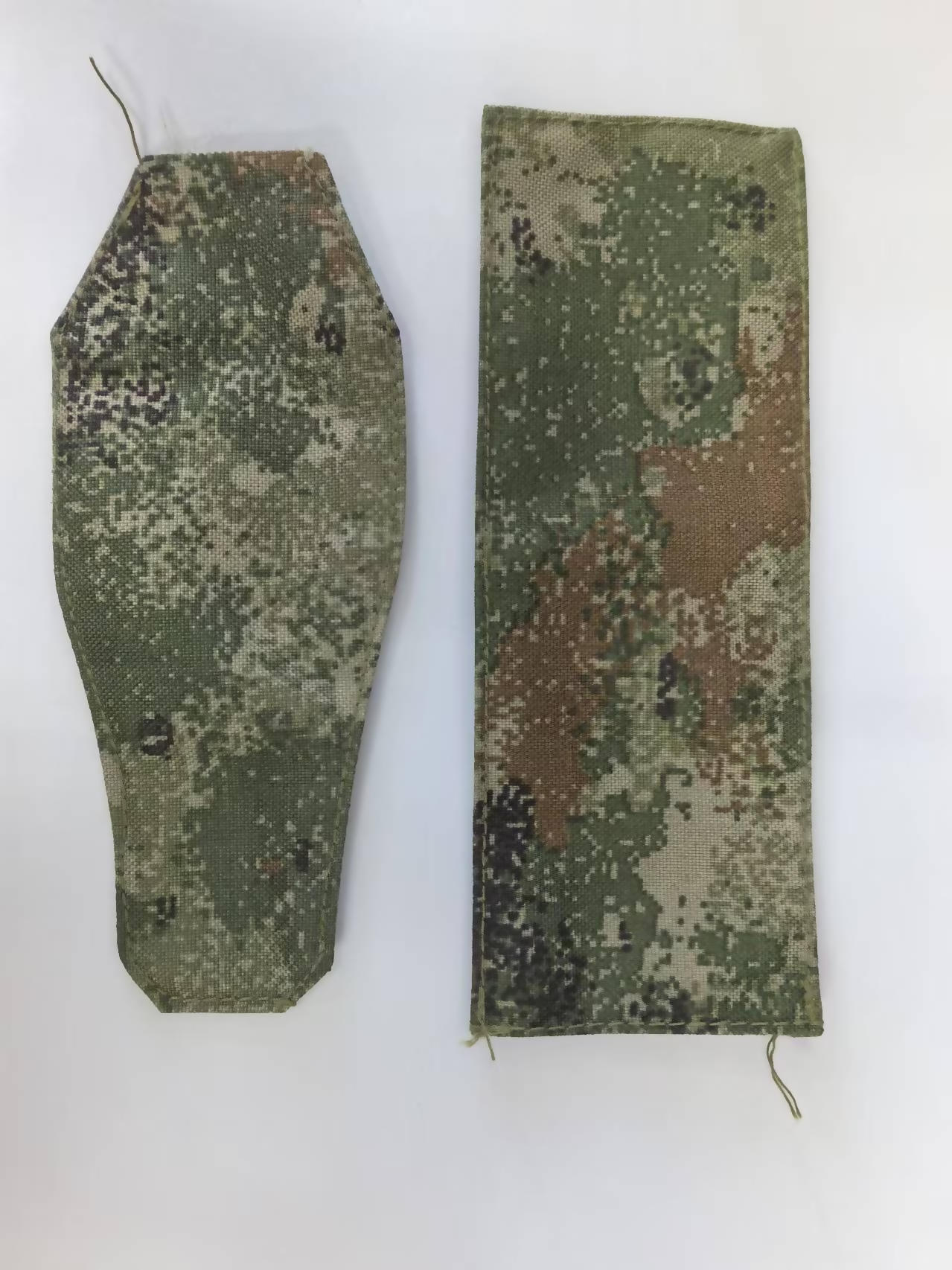

检测原图：

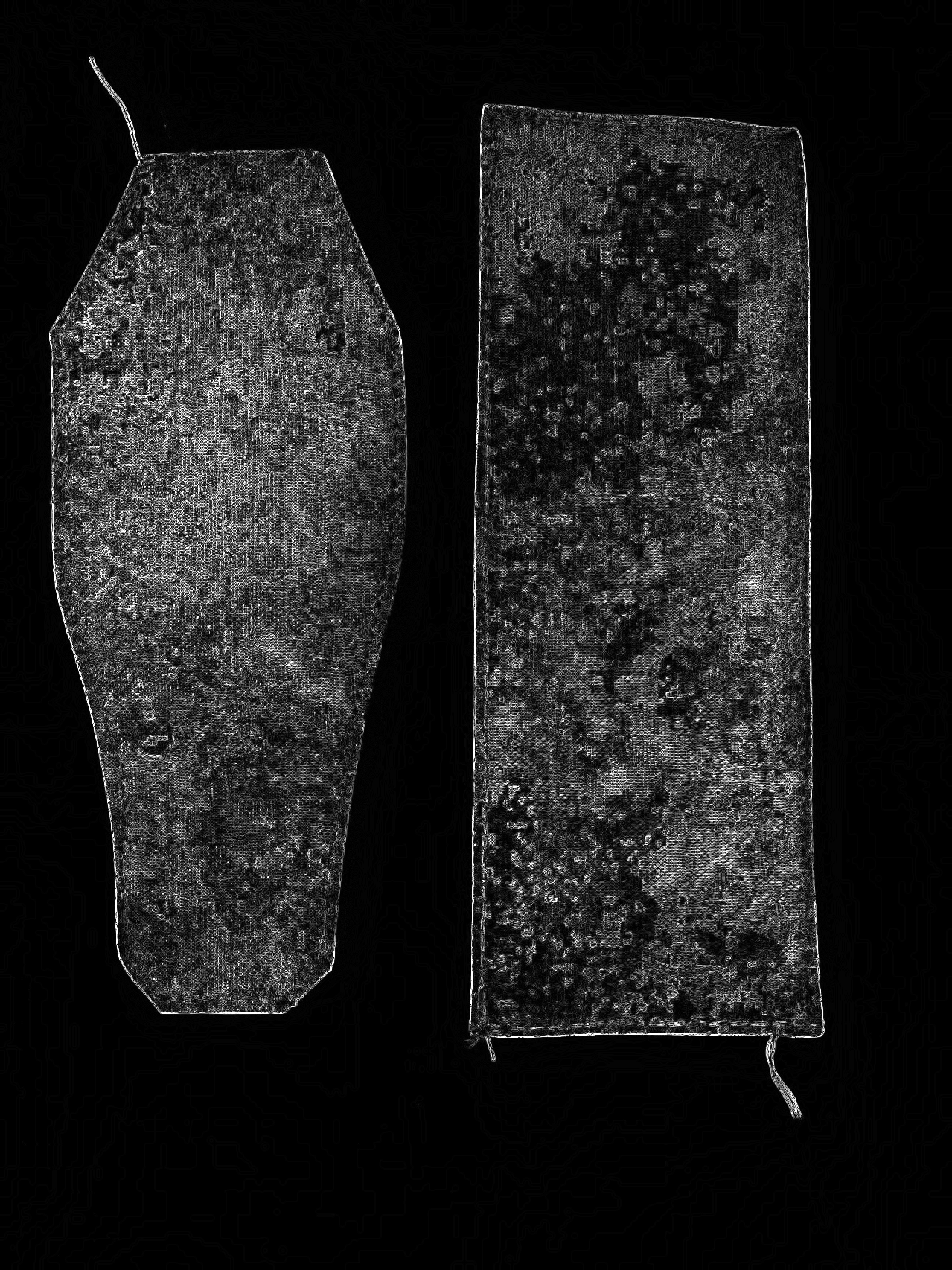

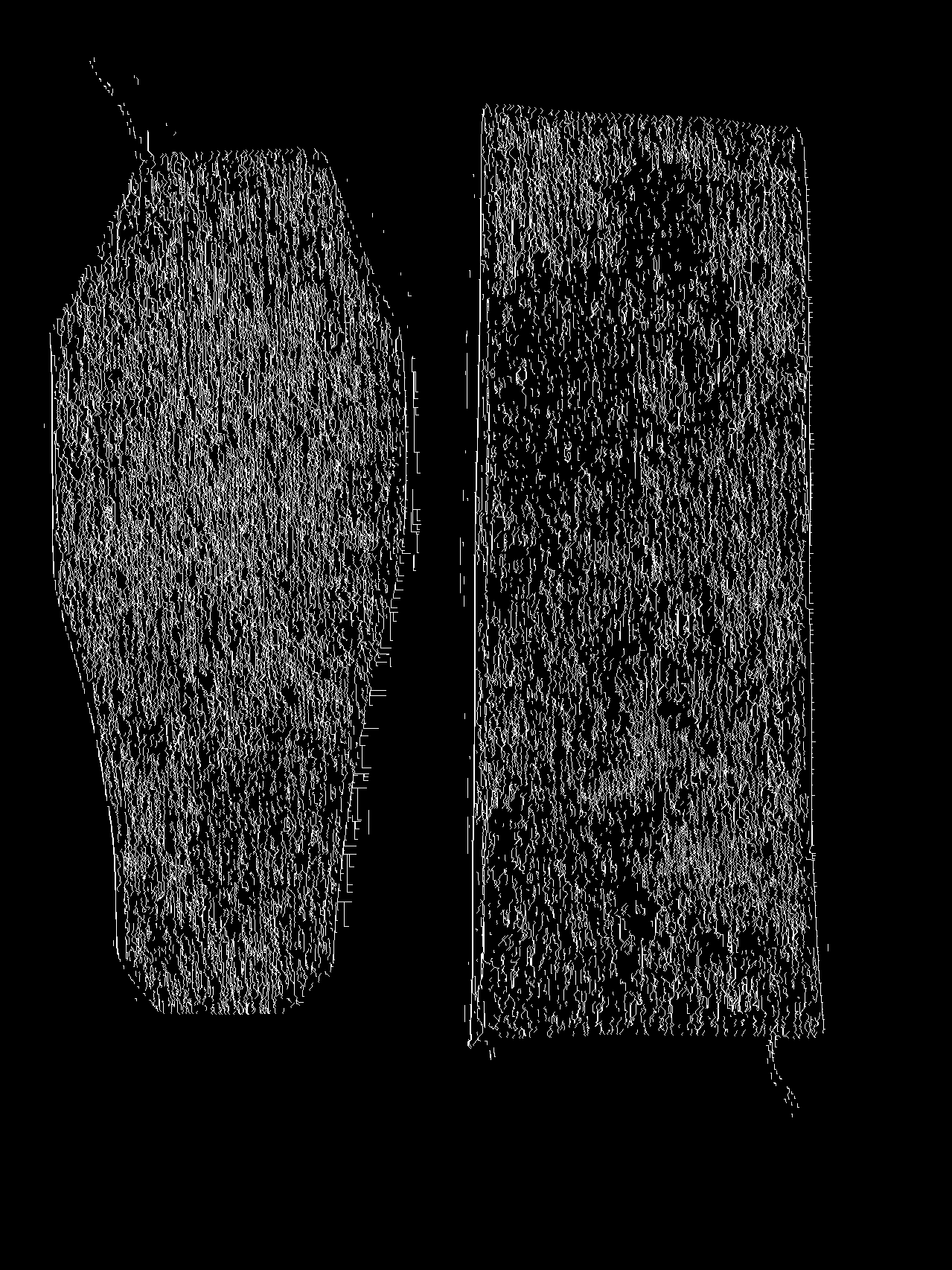

处理后的图：

二、模块一：ImageDenoising—— 多方法图像去噪

噪声是边缘检测的 “天敌”，因此第一步必须通过去噪保留真实边缘、抑制噪声。本类封装了 4 种主流去噪算法，适配不同噪声类型（如高斯噪声、椒盐噪声）。

1. 核心去噪算法原理对比

算法原理优势劣势适用场景
高斯滤波高斯核加权平均平滑快速，抑制高斯噪声效果好易模糊边缘轻度高斯噪声
中值滤波窗口内像素排序取中值抑制椒盐噪声能力强，保边性好对高斯噪声效果差椒盐噪声（如传感器异常）
双边滤波结合空间距离 + 像素灰度相似度加权保边去噪，不模糊边缘计算稍慢需保留边缘细节的场景
非局部均值（NLM）全局找相似块加权平均去噪效果最优，保留纹理计算量大，耗时久高噪声、需高保真的场景

2. 代码解析：类结构与核心函数

（1）私有成员：参数结构体与图像存储

cpp

private:
    Mat originalImage;  // 原始图像
    Mat denoisedImage;  // 去噪后图像
    struct Parameters {
        // 高斯滤波参数（核大小需为奇数）
        int gaussianKernelSize = 5;
        double gaussianSigmaX = 0;  // X方向标准差，0则自动计算
        double gaussianSigmaY = 0;
        // 中值滤波参数
        int medianKernelSize = 5;
        // 双边滤波参数
        double bilateralD = 9;  // 邻域直径
        double bilateralSigmaColor = 75;  // 颜色相似度标准差
        double bilateralSigmaSpace = 75;  // 空间距离标准差
        // NLM参数
        float h = 10.0f;  // 滤波强度
        int templateWindowSize = 7;  // 模板窗口大小（奇数）
        int searchWindowSize = 21;  // 搜索窗口大小（奇数）
    } params;
（2）核心方法：applyDenoising（执行去噪）

根据输入的方法名调用对应算法，返回去噪后图像。以双边滤波（默认最优选择）为例：

cpp

Mat applyDenoising(const string& method = "bilateral") {
    denoisedImage = originalImage.clone();
    if (method == "bilateral") {
        // 双边滤波：d=9，颜色相似度75，空间距离75
        bilateralFilter(originalImage, denoisedImage, params.bilateralD,
                       params.bilateralSigmaColor, params.bilateralSigmaSpace);
        cout << "Applied Bilateral Denoising." << endl;
    }
    // 其他方法（高斯、中值、NLM）逻辑类似，NLM需区分灰度/彩色图
    else if (method == "nlm") {
        Mat gray;
        if (originalImage.channels() == 3) cvtColor(originalImage, gray, COLOR_BGR2GRAY);
        else gray = originalImage;
        // 彩色图用fastNlMeansDenoisingColored，灰度图用fastNlMeansDenoising
        if (originalImage.channels() == 3) {
            fastNlMeansDenoisingColored(originalImage, denoisedImage,
                                       params.h, params.h * 0.7f,
                                       params.templateWindowSize, params.searchWindowSize);
        } else {
            fastNlMeansDenoising(originalImage, denoisedImage,
                                params.h, params.templateWindowSize, params.searchWindowSize);
        }
    }
    return denoisedImage;
}
（3）参数设置接口

为适配不同图像，提供独立的参数设置函数，例如调整双边滤波参数：

cpp

void setBilateralParameters(double d, double sigmaColor, double sigmaSpace) {
    params.bilateralD = d;
    params.bilateralSigmaColor = sigmaColor;
    params.bilateralSigmaSpace = sigmaSpace;
}

三、模块二：ImprovedEdgeDrawing—— 改进 ED 边缘检测

传统 Edge Drawing（ED）算法通过 “锚点检测→边缘跟踪” 实现边缘提取，相比 Canny 算法更易获得连续边缘。本类在传统 ED 基础上做了 3 点关键改进：

  1. 降低梯度阈值，捕获更多弱边缘；
  2. 合并 Canny 边缘，补充断裂区域；
  3. 优化形态学操作，减少边缘毛刺。

1. 核心原理：ED 算法流程

灰度化

高斯平滑（去噪残留噪声）

计算梯度幅度+方向（Sobel算子）

锚点检测（局部梯度极大值）

边缘跟踪（沿梯度方向延伸）

合并Canny边缘

形态学操作（闭→开→膨胀→侵蚀）

提取外轮廓（过滤小面积噪声）

2. 代码解析：关键函数拆解

（1）梯度计算：computeGradients

用 Sobel 算子计算 X/Y 方向梯度，再通过magnitude和phase得到梯度幅度（边缘强度）和方向（边缘延伸方向）：

cpp

void computeGradients(const Mat& gray, Mat& gradMag, Mat& gradDir) {
    Mat gradX, gradY;
    Sobel(gray, gradX, CV_32F, 1, 0, 3);  // X方向梯度，3×3核
    Sobel(gray, gradY, CV_32F, 0, 1, 3);  // Y方向梯度
    magnitude(gradX, gradY, gradMag);      // 梯度幅度：sqrt(gradX²+gradY²)
    phase(gradX, gradY, gradDir, true);    // 梯度方向（角度制，0-360°）
    // 保存梯度幅度图（用于调试）
    if (params.saveSteps) {
        Mat gradMagNorm;
        normalize(gradMag, gradMagNorm, 0, 255, NORM_MINMAX);
        gradMagNorm.convertTo(gradMagNorm, CV_8U);
        imwrite(params.outputDir + "step3_gradient_magnitude.png", gradMagNorm);
    }
}
（2）锚点检测：detectAnchors

锚点是梯度幅度的局部极大值点（即该点梯度比 3×3 邻域内所有点都大），是边缘跟踪的起点：

cpp

void detectAnchors(const Mat& gradMag) {
    anchorPoints.clear();
    Mat anchorImg = Mat::zeros(gradMag.size(), CV_8UC1);
    // 避开边界（防止越界），遍历图像内部
    for (int y = 3; y < gradMag.rows - 3; ++y) {
        for (int x = 3; x < gradMag.cols - 3; ++x) {
            float mag = gradMag.at<float>(y, x);
            if (mag <= params.anchorThreshold) continue;  // 低于阈值排除
            bool isMax = true;
            // 检查3×3邻域是否为极大值
            for (int dy = -3; dy <= 3 && isMax; ++dy) {
                for (int dx = -3; dx <= 3; ++dx) {
                    if (dy == 0 && dx == 0) continue;  // 跳过自身
                    if (gradMag.at<float>(y + dy, x + dx) >= mag) {
                        isMax = false;
                        break;
                    }
                }
            }
            if (isMax) {
                anchorPoints.emplace_back(x, y);
                anchorImg.at<uchar>(y, x) = 255;  // 标记锚点（白色）
            }
        }
    }
    if (params.saveSteps) {
        imwrite(params.outputDir + "step4_anchor_points.png", anchorImg);
    }
}
（3）边缘跟踪：trackEdges

从每个锚点出发，沿梯度方向（或反方向）跟踪边缘点，要求边缘点的梯度幅度和连续性满足阈值：

cpp

void trackEdges(Mat& gradMag, Mat& gradDir) {
    edgeImage = Mat::zeros(gradMag.size(), CV_8UC1);
    Mat visited = Mat::zeros(gradMag.size(), CV_8UC1);  // 避免重复跟踪
    for (const auto& anchor : anchorPoints) {
        if (visited.at<uchar>(anchor.y, anchor.x) != 0) continue;
        vector<Point> chain;  // 存储一条边缘的所有点
        trackFromPoint(anchor, gradMag, gradDir, visited, chain, 1);  // 正方向
        trackFromPoint(anchor, gradMag, gradDir, visited, chain, -1); // 反方向
        // 过滤短边缘（排除噪声）
        if (chain.size() >= params.minLineLength) {
            for (const auto& p : chain) edgeImage.at<uchar>(p) = 255;
        }
    }
}
（4）轮廓提取与对比：extractMultipleOuterContours + compareWithOtherAlgorithms

  • 轮廓提取：通过形态学闭操作连接断裂边缘，开操作去除小毛刺，再用findContours提取外轮廓，过滤小面积噪声：

    cpp

    vector<vector<Point>> extractMultipleOuterContours(Mat& processedEdge) {
    Mat kernel = getStructuringElement(MORPH_ELLIPSE, Size(params.morphKernelSize, params.morphKernelSize));
    morphologyEx(processedEdge, processedEdge, MORPH_CLOSE, kernel);  // 连接断裂
    morphologyEx(processedEdge, processedEdge, MORPH_OPEN, kernel);   // 去除毛刺
    dilate(processedEdge, processedEdge, kernel);  // 膨胀增强连接
    erode(processedEdge, processedEdge, kernel);   // 侵蚀还原边缘粗细

    vector<vector<Point>> contours;
    vector<Vec4i> hierarchy;
    findContours(processedEdge, contours, hierarchy, RETR_CCOMP, CHAIN_APPROX_NONE);

    // 过滤非外轮廓和小面积轮廓
    vector<vector<Point>> significantContours;
    for (size_t i = 0; i < contours.size(); ++i) {
        double area = contourArea(contours[i]);
        if (area >= params.minContourArea && hierarchy[i][3] == -1) {  // hierarchy[i][3]==-1 表示外轮廓
            significantContours.push_back(contours[i]);
        }
    }
    return significantContours;
}

  • 算法对比：支持与 Sobel、Canny、Laplace、Marr-Hildreth 四种经典算法对比，直观展示改进 ED 的优势：

    cpp

    map<string, Mat> compareWithOtherAlgorithms() {
    map<string, Mat> comparisonResults;
    Mat gray;
    cvtColor(originalImage, gray, COLOR_BGR2GRAY);

    // 1. Sobel边缘（X+Y方向合并）
    Mat sobelX, sobelY, sobelEdges;
    Sobel(gray, sobelX, CV_16S, 1, 0);
    Sobel(gray, sobelY, CV_16S, 0, 1);
    convertScaleAbs(sobelX, sobelX);
    convertScaleAbs(sobelY, sobelY);
    addWeighted(sobelX, 0.5, sobelY, 0.5, 0, sobelEdges);
    comparisonResults["Sobel"] = sobelEdges;

    // 2. Canny边缘（经典双阈值）
    Mat cannyEdges;
    Canny(gray, cannyEdges, params.gradLowThreshold, params.gradHighThreshold);
    comparisonResults["Canny"] = cannyEdges;

    // 3. Laplace边缘（二阶导数找零交叉）
    // 4. Marr-Hildreth边缘（LoG算子）
    // ... 逻辑类似，最终返回所有对比结果
    return comparisonResults;
}

四、模块三：SubPixelEdgeRefiner—— 亚像素边缘精炼

像素级边缘检测的定位精度受限于图像分辨率（如 1080P 图像的 1 像素≈0.1mm），无法满足工业测量需求。亚像素检测通过插值算法将边缘定位到 “像素之间”（如 (123.4, 45.6)），精度提升 10 倍以上。

1. 三种亚像素算法原理

算法原理精度速度适用场景
二次插值沿梯度方向拟合抛物线，顶点为亚像素位置高快边缘灰度变化平滑
高斯插值基于高斯函数一阶导数零交叉点中中噪声较少的图像
迭代优化梯度下降寻找边缘最优位置高慢高精度优先的场景

2. 代码解析：二次插值实现（最常用）

（1）核心函数：refineEdgePointQuadratic

步骤：1. 取边缘点的邻域；2. 沿梯度方向投影；3. 最小二乘拟合抛物线；4. 抛物线顶点即为亚像素位置。

cpp

Point2f refineEdgePointQuadratic(const Point& pixel, const Mat& gray, const Mat& gradX, const Mat& gradY) {
    int halfSize = params.neighborhoodSize / 2;
    vector<float> intensities;  // 邻域像素灰度值
    vector<Point2f> positions;  // 邻域像素坐标
    // 收集邻域内的像素（避免越界）
    for (int dy = -halfSize; dy <= halfSize; ++dy) {
        for (int dx = -halfSize; dx <= halfSize; ++dx) {
            Point p(pixel.x + dx, pixel.y + dy);
            if (p.x >= 0 && p.x < gray.cols && p.y >= 0 && p.y < gray.rows) {
                intensities.push_back(gray.at<uchar>(p));
                positions.emplace_back(static_cast<float>(p.x), static_cast<float>(p.y));
            }
        }
    }

    // 计算梯度方向（边缘的法线方向）
    float gx = gradX.at<float>(pixel.y, pixel.x);
    float gy = gradY.at<float>(pixel.y, pixel.x);
    float gradDir = atan2(gy, gx);  // 弧度制

    // 1. 沿梯度方向投影所有邻域点（将2D问题转为1D）
    vector<float> projectedPositions;
    for (const auto& pos : positions) {
        projectedPositions.push_back(pos.x * cos(gradDir) + pos.y * sin(gradDir));
    }

    // 2. 最小二乘拟合抛物线：y = a*x² + b*x + c
    size_t numPoints = projectedPositions.size();
    Mat A(static_cast<int>(numPoints), 3, CV_32F);  // 系数矩阵 [x², x, 1]
    Mat B(static_cast<int>(numPoints), 1, CV_32F);  // 灰度值向量
    for (size_t i = 0; i < numPoints; ++i) {
        float proj = projectedPositions[i];
        A.at<float>(static_cast<int>(i), 0) = proj * proj;
        A.at<float>(static_cast<int>(i), 1) = proj;
        A.at<float>(static_cast<int>(i), 2) = 1;
        B.at<float>(static_cast<int>(i)) = intensities[i];
    }

    // 3. 求解系数 a, b, c（SVD分解避免病态矩阵）
    Mat coeffs;
    solve(A, B, coeffs, DECOMP_SVD);
    float a = coeffs.at<float>(0);
    float b = coeffs.at<float>(1);

    // 4. 抛物线顶点 x = -b/(2a)（即亚像素偏移量）
    float subPixelOffset = (a == 0) ? 0 : -b / (2 * a);
    if (abs(subPixelOffset) < params.subPixelThreshold) subPixelOffset = 0;  // 过滤微小偏移

    // 5. 计算最终亚像素坐标
    return Point2f(
        pixel.x + subPixelOffset * cos(gradDir),
        pixel.y + subPixelOffset * sin(gradDir)
    );
}
（2）可视化：visualizeSubPixelEdges

将亚像素点用红色圆点绘制在原图上，直观观察精度提升：

cpp

Mat visualizeSubPixelEdges(const vector<Point2f>& subPixelPoints) {
    Mat visualization = originalImage.clone();
    for (const auto& p : subPixelPoints) {
        circle(visualization, p, 1, Scalar(0, 0, 255), -1);  // 红色圆点，半径1
    }
    return visualization;
}

五、模块四：SeamQualityDetector—— 工业缝线断裂检测

本模块是轮廓检测的工程落地场景，针对织物、皮革等材料的缝线断裂问题，通过 “掩模 + 局部二值化 + 连通区域分析” 实现自动化检测。

1. 核心流程

去噪后图像

生成缝线掩模（从ED轮廓提取）

局部二值化（Sauvola算法，抗光照不均）

形态学操作（去噪+连接断裂）

连通区域分析（统计数量+面积）

判断逻辑：显著区域>1 → 断裂；否则 → 完好

2. 代码解析：关键步骤

（1）掩模生成：聚焦缝线区域

只对缝线所在区域进行检测，避免背景干扰。通过 ED 算法提取的轮廓，选择最大轮廓（假设为缝线）并填充为掩模：

cpp

// 在main函数中生成掩模
Mat seamMask = Mat::zeros(edges.size(), CV_8UC1);
vector<vector<Point>> edContours;
findContours(edges, edContours, RETR_EXTERNAL, CHAIN_APPROX_NONE);
if (!edContours.empty()) {
    // 找最大轮廓（假设为缝线）
    double maxArea = 0;
    int maxAreaIdx = -1;
    for (size_t i = 0; i < edContours.size(); ++i) {
        double area = contourArea(edContours[i]);
        if (area > maxArea) {
            maxArea = area;
            maxAreaIdx = static_cast<int>(i);
        }
    }
    if (maxAreaIdx != -1) {
        drawContours(seamMask, edContours, maxAreaIdx, Scalar(255), FILLED);  // 填充掩模
    }
}
（2）局部二值化：Sauvola 算法

传统全局二值化（如 Otsu）无法应对光照不均，Sauvola 算法通过局部均值 + 标准差动态调整阈值，适合缝线检测：

cpp

Mat localBinarizationSauvola(const Mat& gray, const Mat& mask) {
    Mat binary = Mat::zeros(gray.size(), CV_8UC1);
    Mat mean_img, stddev_img;
    // 计算局部均值
    boxFilter(gray, mean_img, CV_32F, Size(params.windowSize, params.windowSize));
    // 计算局部标准差：stddev = sqrt(E[x²] - (E[x])²)
    Mat sq_gray;
    multiply(gray, gray, sq_gray);
    boxFilter(sq_gray, stddev_img, CV_32F, Size(params.windowSize, params.windowSize));
    sqrt(stddev_img - mean_img.mul(mean_img), stddev_img);

    // 应用Sauvola阈值公式：T = m * (1 + k * ((s/R) - 1))
    for (int y = 0; y < gray.rows; ++y) {
        for (int x = 0; x < gray.cols; ++x) {
            if (mask.at<uchar>(y, x) == 0) continue;  // 只处理掩模内区域
            double m = mean_img.at<float>(y, x);      // 局部均值
            double s = stddev_img.at<float>(y, x);    // 局部标准差
            double threshold = m * (1 + params.sauvolaK * ((s / params.sauvolaR) - 1));
            binary.at<uchar>(y, x) = (gray.at<uchar>(y, x) > threshold) ? 255 : 0;
        }
    }
    return binary;
}
（3）连通区域分析：判断断裂

缝线完好时，二值化后应为单个连通区域；若断裂，则会分裂为多个区域。通过connectedComponentsWithStats统计区域数量和面积：

cpp

bool detectSeamBreakage(const Mat& mask) {
    // ... 省略二值化和形态学操作 ...

    // 连通区域分析
    Mat labels, stats, centroids;
    int numComponents = connectedComponentsWithStats(binary, labels, stats, centroids);

    // 统计显著区域（过滤小噪声）
    int numSignificantComponents = 0;
    int maxArea = 0;
    for (int i = 1; i < numComponents; ++i) {  // i=0是背景
        int area = stats.at<int>(i, CC_STAT_AREA);
        if (area > params.minComponentSize) {
            numSignificantComponents++;
            maxArea = max(maxArea, area);
        }
    }

    // 判断逻辑：显著区域>1 → 断裂；无显著区域 → 断裂；否则 → 完好
    bool isBroken = (numSignificantComponents == 0) || (numSignificantComponents > 1 && maxArea < params.minComponentSize * 2);
    cout << "Seam quality detection: " << (isBroken ? "Broken" : "Intact") << endl;
    return isBroken;
}

六、main 函数：全流程调用示例

cpp

int main() {
    // 1. 加载图像（替换为你的图片路径）
    Mat image = imread("C:\\Users\\MECHREVO\\Desktop\\2.jpg");
    if (image.empty()) {
        cout << "Could not load image!" << endl;
        return -1;
    }

    // 2. 图像去噪（选择双边滤波，保边效果好）
    ImageDenoising denoiser(image);
    denoiser.setBilateralParameters(9, 75, 75);  // 调整双边滤波参数
    Mat denoisedImage = denoiser.applyDenoising("bilateral");

    // 3. 改进ED边缘检测
    ImprovedEdgeDrawing edDetector(denoisedImage);
    // 设置ED参数：高斯sigma=1.0，梯度阈值5/20，最小轮廓面积300
    edDetector.setParameters(1.0, 5.0, 20.0, 4.0, 5, 5, 300, 0.1, true, true, "output_steps/");
    edDetector.detectEdges();
    Mat edges = edDetector.getEdgeImage();

    // 4. 与其他边缘算法对比
    map<string, Mat> comparisonEdges = edDetector.compareWithOtherAlgorithms();

    // 5. 亚像素边缘精炼（选择二次插值）
    SubPixelEdgeRefiner refiner(denoisedImage, edges);
    refiner.setParameters(3, 0.1, 10, 0.01);  // 邻域3×3，偏移阈值0.1
    vector<Point2f> subPixelPoints = refiner.refineEdges("quadratic");
    // 保存亚像素可视化结果
    Mat subPixelVisualization = refiner.visualizeSubPixelEdges(subPixelPoints);
    imwrite("output_steps/subpixel_edges_visualization.png", subPixelVisualization);

    // 6. 缝线质量检测
    SeamQualityDetector qualityDetector(denoisedImage);
    // 设置Sauvola二值化参数，窗口15×15，k=0.2
    qualityDetector.setParameters(15, 0.8, 50, "sauvola", 0.2, 128);
    // 生成缝线掩模（从ED轮廓提取）
    Mat seamMask = Mat::zeros(edges.size(), CV_8UC1);
    vector<vector<Point>> edContours;
    findContours(edges, edContours, RETR_EXTERNAL, CHAIN_APPROX_NONE);
    if (!edContours.empty()) {
        // 找最大轮廓作为缝线掩模
        double maxArea = 0;
        int maxAreaIdx = -1;
        for (size_t i = 0; i < edContours.size(); ++i) {
            double area = contourArea(edContours[i]);
            if (area > maxArea) {
                maxArea = area;
                maxAreaIdx = static_cast<int>(i);
            }
        }
        if (maxAreaIdx != -1) {
            drawContours(seamMask, edContours, maxAreaIdx, Scalar(255), FILLED);
        }
    }
    // 执行检测
    bool isSeamBroken = qualityDetector.detectSeamBreakage(seamMask);

    return 0;
}

七、使用指南

1. 环境配置

  • OpenCV 版本：建议 4.5.0 及以上（需支持fastNlMeansDenoisingColored、connectedComponentsWithStats）；
  • 编译工具：Visual Studio（Windows）、GCC（Linux），需配置 OpenCV 库路径；
  • 依赖库：仅需 OpenCV 核心模块（core、imgproc、highgui）。

2. 参数调整建议

模块参数调整场景建议值范围
ImageDenoising高斯噪声多 → 选 NLM；椒盐噪声多 → 选中值高斯核 5-7，双边 D=9-15
ImprovedEdgeDrawing图像对比度低 → 降低 gradLowThresholdgradLow=3-10，gradHigh=15-30
SubPixelEdgeRefiner精度要求高 → 选迭代；速度要求高 → 选二次插值neighborhoodSize=3-5
SeamQualityDetector光照不均 → 选 Sauvola；窗口大小适配缝线宽度windowSize=15-25，k=0.1-0.3

3. 输出文件说明

运行后会在output_steps目录下生成 10 + 中间结果图，方便调试：

  • step1_original.png：原始图像；
  • step3_gradient_magnitude.png：梯度幅度图；
  • step4_anchor_points.png：ED 算法锚点图；
  • step8_final_outer_contours.png：最终轮廓图；
  • subpixel_edges_visualization.png：亚像素边缘可视化；
  • seam_binarization_result.png：缝线二值化结果。

八、效果对比与总结

1. 核心优势

  1. 模块化设计：每个类独立封装，可单独复用（如仅用 ImageDenoising 去噪，或仅用 SubPixelEdgeRefiner 提升精度）；
  2. 多方法可选：去噪、边缘检测、亚像素均支持多种算法，适配不同场景；
  3. 工程落地性：缝线检测模块直接针对工业需求，抗光照不均和噪声能力强。

2. 改进方向

  1. 掩模自动生成：目前依赖 ED 轮廓的最大区域，可结合语义分割进一步提升掩模精度；
  2. 实时性优化：NLM 去噪和迭代亚像素速度较慢，可通过 GPU 加速（OpenCV CUDA 模块）；
  3. 多目标轮廓分类：当前仅提取外轮廓，可增加轮廓形状特征（如圆形度、长宽比）实现目标分类。

通过本文的方案，你可以快速搭建一套高精度轮廓检测系统，从基础的图像去噪到工业级的缝线检测，覆盖从算法原理到工程落地的全流程。如果在使用中遇到参数调整问题，建议通过观察output_steps中的中间结果图，逐步优化关键参数（如梯度阈值、窗口大小）。

# 计算机视觉 # 人工智能 # opencv
Logo
智能体开发者社区

中国智能体开发者社区，聚焦智能体与大模型开发，提供前沿资讯、实用工具链、开源项目及行业案例。通过技术沙龙、开发者大赛等活动，促进经验交流与协作，助力开发者快速构建创新智能应用。

更多推荐

cover

22道AI Agent 工程师必会的面试题，别啥都不会就出去找工作

avatar 智能体开发者社区
cover

基于AI agent的智能图书馆

avatar 智能体开发者社区
cover

AI Agent 自动化安全审计实战：基于 LangChain 打造智能化漏洞扫描助手

avatar 智能体开发者社区
