一、软件测试方法

1.1 软件测试

 ​​1.1.1、白盒测试方法与工具​​

​​1. 核心方法​​

  • ​​逻辑覆盖法​​

    • ​​覆盖类型​​：语句覆盖（每条语句至少执行一次）、判定覆盖（每个判断的真假分支均覆盖）、条件覆盖（每个子条件的真假值均覆盖）、路径覆盖（所有执行路径）。

    • ​​工具支持​​：JUnit（Java）、Pytest（Python）动态执行并生成覆盖率报告。

  • ​​基本路径测试法​​

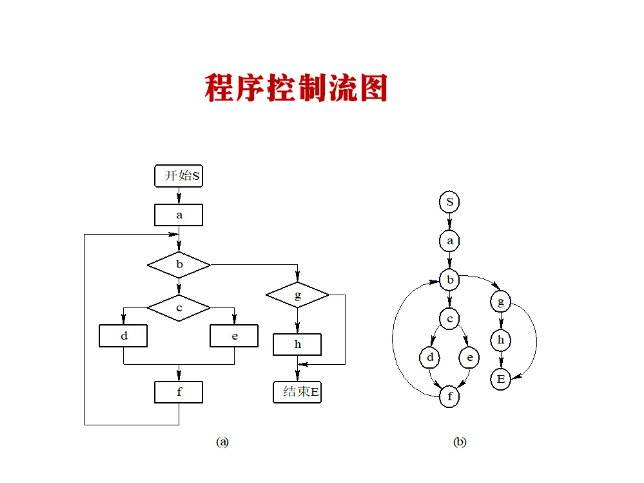

    • ​​步骤​​：绘制控制流图 → 计算圈复杂度（V(G) = E - N + 2）→ 生成独立路径测试集。

  • ​​程序变异测试​​

    • ​​原理​​：人为注入错误（如a == b改为a != b），验证测试用例能否检测变异。

​​2. 静态分析工具​​

​​工具类型​​

​​代表工具​​

​​功能​​

代码检查

Checkstyle, Pylint

检查编码规范、语法错误

结构分析

SonarQube

分析代码复杂度、依赖关系

质量度量

Understand

量化代码可维护性、注释率
​​3. 动态测试代码示例（Python）​​
import pytest
# 逻辑覆盖测试示例：判定覆盖
def test_decision_coverage():
    assert check_score(80) == "Pass"  # 真分支
    assert check_score(50) == "Fail"  # 假分支
# 路径覆盖测试示例
@pytest.mark.parametrize("a, b, expected", [
    (1, 2, 3),
    (-1, 5, 4),  # 边界值测试
    (0, 0, 0)    # 零值路径
])
def test_path_coverage(a, b, expected):
    assert add(a, b) == expected

​​说明​​：通过参数化测试覆盖多路径。

 ​​1.1.2、黑盒测试方法与工具​​

​​1. 核心方法​​

​​方法​​

​​适用场景​​

​​示例​​

等价类划分

输入框验证（如用户名长度）

有效类：5-12字符；无效类：<5或>12字符

边界值分析

数值范围测试

测试边界值（0, 1, 100, 101）

因果图法

多条件组合逻辑（如登录验证）

输入条件：用户存在+密码正确→登录成功

正交试验设计

多参数组合优化（如配置项测试）

使用正交表减少用例数量
​​2. 自动化工具对比​​

​​工具​​

​​测试类型​​

​​特点​​

Selenium

Web UI测试

支持多浏览器、录制回放

Postman

API测试

支持REST/SOAP、自动化脚本

JMeter

性能测试

模拟高并发、生成压力报告

Appium

移动端测试

跨平台（iOS/Android）
​​3. 黑盒测试代码示例（API测试）​​
import requests
# Postman替代方案：Python请求测试
def test_login_api():
    url = "https://api.example.com/login"
    payload = {"username": "test", "password": "12345"}
    response = requests.post(url, json=payload)
    assert response.status_code == 200
    assert response.json()["status"] == "success"

​​说明​​：模拟用户登录接口验证功能正确性。

 ​​ ​​1.1.3、静态测试 vs 动态测试​​

​​1. 静态测试​​

  • ​​方法​​：代码走查、文档审查、静态分析。

  • ​​目标​​：不运行代码，早期发现设计缺陷和规范违反。

  • ​​工具​​：SonarQube（检测代码坏味道）、Checkstyle（Java代码规范检查）。

​​2. 动态测试​​

  • ​​流程​​：

    1. ​​构造测试实例​​：设计输入数据（如边界值、无效等价类）。

    2. ​​执行程序​​：运行代码并监控行为（如内存泄漏、性能瓶颈）。

    3. ​​分析输出​​：对比预期结果，定位差异。

  • ​​覆盖指标​​：

    • ​​代码覆盖率​​：行覆盖（Line Coverage）、分支覆盖（Branch Coverage）。

    • ​​工具​​：JaCoCo（Java）、Coverage.py（Python）。

 ​​ ​​1.1.4、测试流程与开发机制​​

​​1. 标准化测试流程​​

​​阶段​​

​​活动​​

​​输出​​

测试计划

定义范围、资源分配、风险分析

测试计划文档

测试设计

生成用例（等价类、边界值等）

测试用例集

测试执行

执行用例 + 记录缺陷

测试日志、缺陷报告

测试报告

分析覆盖率、缺陷密度

测试总结报告
​​2. 测试开发机制（TestDevOps）​​

  • ​​持续测试集成​​：

    • ​​CI/CD流水线​​：Jenkins/GitLab CI自动触发测试任务。

    • ​​测试即代码​​：将测试脚本纳入版本控制（如Git）。

  • ​​测试数据管理​​：

    • 动态生成测试数据（如Faker库生成虚假数据）。

  • ​​环境容器化​​：

    • 使用Docker/Kubernetes创建一致性测试环境。

 ​​1.1.5、测试覆盖增强策略​​

  1. ​​组合覆盖技术​​：

    • 白盒+黑盒混合：如路径覆盖 + 边界值分析。

  2. ​​突变测试验证​​：

    • 注入代码变异 → 验证测试用例能否检测 → 提升用例有效性。

  3. ​​AI辅助测试​​：

    • 应用机器学习生成高覆盖率测试数据（如Diffblue Cover）。

 ​​结语​​

软件测试需​​多方法协同​​（白盒深入逻辑、黑盒验证功能）、​​多工具结合​​（Selenium/Postman/JUnit等），并依托​​标准化流程​​（计划→设计→执行→报告）和​​自动化机制​​（CI/CD+容器化）保障效率。未来趋势聚焦于​​智能生成用例​​（AI驱动）和​​全流程无缝集成​​（TestDevOps），实现质量保障的持续进化。

1.2 跟踪调试方法

跟踪调试方法和测试依据是软件开发中确保代码质量与可靠性的关键支撑，以下从调试方法、测试依据及工具三个维度系统阐述：

1.2.1、跟踪调试方法​​

  1. ​​日志记录（Logging）​​

    • ​​核心作用​​：记录程序运行时状态（如变量值、函数调用链），用于回溯错误发生路径。

    • ​​技术实现​​：

      • 分级日志（Debug/Info/Warning/Error）区分事件严重性。

      • 结构化日志（JSON格式）提升机器可解析性，便于自动化分析。

    • ​​适用场景​​：生产环境问题追踪，避免直接中断服务。

  2. ​​断点调试（Breakpoint Debugging）​​

    • ​​交互式诊断​​：在代码关键位置暂停执行，检查变量状态、调用堆栈。

    • ​​高级功能​​：

      • ​​条件断点​​：仅在满足特定条件时触发（如变量超出阈值）。

      • ​​远程调试​​：连接生产环境进程，实时诊断问题（如腾讯云CVM远程调试）。

  3. ​​性能分析（Profiling）​​

    • ​​资源监控​​：跟踪CPU、内存、I/O使用情况，定位性能瓶颈。

    • ​​工具支持​​：

      • 性能计数器（如C#的PerformanceCounter）实时监测资源消耗。

      • 分布式链路追踪（如Zipkin）分析跨服务调用延迟。

  4. ​​异常捕获与堆栈跟踪（Exception Handling & Stack Trace）​​

    • ​​错误隔离​​：通过try-catch机制捕获运行时异常，防止系统崩溃。

    • ​​诊断依据​​：堆栈跟踪显示错误源头调用链，精确到文件行号。

  5. ​​嵌入式系统跟踪优化​​

    • ​​挑战​​：实时系统中高低优先级任务切换导致日志乱序或丢失。

    • ​​解决方案​​：

      • ​​备份缓存机制​​：高优先级任务日志暂存备份区，待低优先级任务完成后回拷。

      • ​​递归解析​​：PC端重组乱序日志，还原完整执行流。

1.2.2、测试依据​​

单元测试的依据需覆盖设计、代码、规范三个层面：

  1. ​​文档依据​​

    • ​​详细设计文档​​：定义模块功能、输入输出规范及逻辑流程，是测试用例设计的基准。

    • ​​需求规格说明书​​：验证代码是否满足用户需求（功能、性能、安全）。

  2. ​​代码依据​​

    • ​​内部逻辑覆盖​​：通过白盒测试技术覆盖控制流与数据流：

      • ​​语句/分支覆盖​​：确保所有代码路径被执行。

      • ​​MC/DC覆盖​​（安全关键系统）：每个条件独立影响判定结果（如航空航天DO-178C标准）。

    • ​​边界条件​​：测试数据类型极值（如MIN/MAX）、循环边界、空值等易错点。

  3. ​​规范依据​​

    • ​​单元测试规范​​：

      ​​规范项​​

      ​​要求​​

      测试用例命名

      描述性命名（如testAdd_NegativeNumbers）

      测试独立性

      用例间无依赖，可任意顺序执行

      测试范围

      覆盖正常输入、异常输入、边界值

      测试数据

      预置输入数据与预期输出，避免硬编码

    • ​​FIRST原则​​：

      • ​​Fast​​（快速）、​​Isolated​​（独立）、​​Repeatable​​（可重复）、​​Self-Validating​​（自验证）、​​Timely​​（及时）。

  4. ​​覆盖率指标​​

    • ​​行业标准差异​​：

      • 通用系统：语句覆盖 ≥80%，分支覆盖 ≥70%。

      • 高危系统（医疗/汽车）：MC/DC覆盖 ≥100%。

1.2.3、工具支持与集成​​

​​工具类型​​

​​代表工具​​

​​功能​​

​​调试工具​​

GDB（C/C++）、pdb（Python）

断点设置、单步执行、变量监视

​​日志分析​​

ELK Stack（Elasticsearch, Logstash, Kibana）

日志聚合、可视化、异常检测

​​单元测试框架​​

JUnit（Java）、pytest（Python）

用例管理、断言验证、覆盖率报告

​​持续集成​​

Jenkins、GitLab CI

自动化执行测试，联动覆盖率与质量门禁（如SonarQube）

总结​​

  • ​​调试方法​​：日志记录、断点调试、性能分析构成核心手段，嵌入式系统需针对性解决日志乱序问题。

  • ​​测试依据​​：以​​设计文档​​和​​代码逻辑​​为基准，遵循​​测试规范​​（如FIRST原则），按​​行业要求​​设定覆盖率目标。

  • ​​工具链整合​​：通过自动化框架（如pytest+Jenkins+SonarQube）实现测试与调试的闭环管理，提升交付质量与效率。

1.3 灰盒测试

灰盒测试作为黑盒与白盒测试的融合方法，通过有限内部信息提升测试效率和深度，在复杂系统验证中具有独特优势。以下从方法、算法、工具到业务逻辑测试的系统解析：

1.3.1、灰盒测试核心原理与价值

  1. ​​定义与定位​​

    • ​​中间层视角​​：在知晓部分内部结构（如接口定义、状态机模型）的前提下，验证功能正确性与数据流逻辑，不深入代码细节。

    • ​​典型场景​​：接口测试、数据库一致性验证、集成模块交互测试。

    • ​​核心价值​​：

      • 比黑盒测试更精准：发现深层逻辑错误（如数据加密缺失）；

      • 比白盒测试更高效：避免全路径覆盖的成本压力。

1.3.2、灰盒测试方法与算法

1. ​​基于模型的测试（Model-Based Testing）​​

  • ​​原理​​：依据状态机、数据流图等模型设计用例，覆盖关键路径和状态迁移。

  • ​​算法示例​​：

    • ​​状态迁移算法​​：为每个状态转换设计触发条件（如订单状态：未支付→已支付→已发货）。

    • ​​CP-nets（条件概率网络）​​：用于并行系统，通过概率模型优化测试用例组合，减少冗余。

  • ​​代码示例​​（Python状态机验证）：

    def test_order_state_transition():
    order = create_order()
    order.pay()  # 触发支付状态迁移
    assert order.state == "PAID"  # 验证状态
    order.ship()  # 触发发货状态迁移
    assert order.state == "SHIPPED"  # 二次验证
2. ​​数据流分析（Data Flow Analysis）​​

  • ​​原理​​：跟踪数据从输入到输出的处理路径，验证中间逻辑（如加密、校验）。

  • ​​关键算法​​：

    • ​​污点追踪（Taint Tracking）​​：标记敏感数据（如用户密码），追踪其在系统中的传播路径，检测未授权访问风险。

  • ​​应用场景​​：

    • 用户注册后验证数据库字段是否加密存储。

3. ​​覆盖率引导的模糊测试（Coverage-Guided Fuzzing）​​

  • ​​算法核心​​：

    • ​​遗传算法变异​​：AFL通过插桩监控代码覆盖率，动态优化输入数据，探索新路径。

    • ​​变异策略​​：包括位翻转、算术增减、字典替换等，优先保留扩展覆盖的用例。

  • ​​代码示例​​（AFL工作流程）：

    # 插桩编译程序
afl-gcc -o target_program source.c
# 启动模糊测试
afl-fuzz -i test_cases/ -o findings/ ./target_program
4. ​​接口契约测试（Interface Contract Testing）​​

  • ​​原理​​：基于接口文档（如Swagger）设计请求/响应验证用例。

  • ​​工具链​​：Postman（手动）、Newman（自动化）。

1.3.3、灰盒测试工具集（分类与选型）

​​工具类型​​

​​代表工具​​

​​适用场景​​

​​特点​​

​​安全灰盒测试​​

AFL/AFL++

漏洞挖掘（内存溢出、格式化字符串）

覆盖率引导、高效变异

​​IAST交互测试​​

悬镜灵脉

DevSecOps流水线、实时漏洞定位

微探针技术、低误报率

​​接口/集成测试​​

Postman

API功能验证、数据流检查

支持脚本自动化、Mock服务

​​数据库测试​​

DBeaver

数据一致性验证（如订单支付后余额更新）

直接执行SQL比对结果

​​性能灰盒测试​​

JMeter

基于架构设计的负载场景（如数据库连接池）

模拟并发、资源监控

​​选型建议​​：

  • 闭源系统 → AFL（二进制模糊测试）；

  • 微服务架构 → Postman+Newman（接口契约）；

  • 安全关键系统 → IAST（污点追踪）。

1.3.4、业务逻辑测试实践方法

1. ​​识别业务规则与状态机​​

  • ​​步骤​​：

    1. 提取业务规则文档（如“用户连续登录失败5次则锁定账户”）；

    2. 绘制状态迁移图（图1）：

      graph LR
  A[未登录] -- 正确密码 --> B[已登录]
  A -- 错误密码 --> C[失败计数]
  C -- 失败<5次 --> A
  C -- 失败≥5次 --> D[账户锁定]
2. ​​设计混合测试用例​​

  • ​​正向用例​​：验证规则正常执行（如输入正确密码成功登录）。

  • ​​反向用例​​：

    • ​​边界值​​：连续输入4次错误密码（未锁定）→ 第5次触发锁定；

    • ​​故障注入​​：模拟数据库连接失败，验证账户锁定状态是否回滚。

3. ​​数据流与一致性验证​​

  • ​​场景示例​​：电商下单业务

    • ​​步骤​​：

      1. 调用下单接口 → 生成订单记录；

      2. 查询数据库 → 验证库存同步减少；

      3. 支付成功后 → 验证订单状态、用户积分更新。

  • ​​工具辅助​​：

    • ​​日志分析（ELK）​​：追踪订单ID在微服务间的流转路径；

    • ​​数据库断言​​：

      SELECT stock FROM inventory WHERE product_id=123; -- 支付后库存应减1
4. ​​并发与竞态条件测试​​

  • ​​灰盒难点​​：覆盖率无法捕捉时序问题。

  • ​​解决方案​​：

    • ​​压力工具+日志埋点​​：JMeter模拟100用户并发抢购，日志分析订单超卖量；

    • ​​确定性调度​​：使用ThreadSanitizer强制复现线程竞争。

1.3.5、总结：灰盒测试的层次化实施

  1. ​​基础层​​：接口契约测试（Postman） + 数据流校验（SQL查询）。

  2. ​​进阶层​​：覆盖率引导模糊测试（AFL++） + 状态机验证。

  3. ​​高阶层​​：IAST污点追踪（悬镜） + 业务规则覆盖（自定义变异算法）。

​​核心原则​​：

  • ​​风险驱动​​：核心业务（支付、风控）采用IAST深度测试；

  • ​​左移集成​​：在CI/CD中嵌入灰盒测试（如Newman自动化接口测试）；

  • ​​工具链闭环​​：AFL发现崩溃 → IAST定位漏洞代码行 → Postman回归验证。

通过结合内部结构信息与外部功能验证，灰盒测试在效率与深度上实现了最佳平衡，成为现代复杂系统质量保障的核心手段。

1.4 灰盒测试的覆盖率和有效性评估

灰盒测试的覆盖率和有效性评估需结合其“半透明”特性（兼顾外部功能与部分内部结构），通过多维度指标和策略实现科学量化。以下是系统化的评估框架：

1.4.1、覆盖率评估：分层度量指标

1. ​​灰盒特有覆盖率​​

  • ​​函数覆盖率​​

    评估系统中被调用的函数比例，公式：

    函数覆盖率 = (被测函数数量) / (系统函数总数)

    ​​有效性标准​​：核心模块（如支付、鉴权）需达100%，辅助模块≥80%。

  • ​​接口覆盖率​​

    验证API、消息队列等接口的调用完整性，公式：

    接口覆盖率 = (被测接口数) / (总接口数)

    ​​工具支持​​：Postman+Newman自动化统计，结合Swagger文档验证。

2. ​​白盒覆盖率补充​​

  • ​​代码级覆盖​​：

    借助JaCoCo等工具监控​​分支覆盖率​​（关键逻辑≥90%）和​​条件覆盖率​​（如MC/DC用于安全模块）。

  • ​​数据流覆盖​​：

    追踪参数传递路径（如数据库字段加密状态），验证数据加工链路的完整性。

3. ​​黑盒覆盖率补充​​

  • ​​需求覆盖率​​：

    映射测试用例到需求条目，公式：

    需求覆盖率 = (已验证需求数) / (总需求数)

    ​​工具支持​​：JIRA/Xray关联需求与测试用例。

  • ​​边界值覆盖​​：

    基于内部数据结构设计边界用例（如字段长度、枚举极值），覆盖隐藏边界（如2³¹溢出点）。

​​分层策略​​：核心模块以​​函数+分支覆盖​​为主，集成层以​​接口+需求覆盖​​为主。

1.4.2、有效性评估：多维效能指标

1. ​​缺陷探测能力​​

  • ​​缺陷密度​​：

    (灰盒发现的缺陷数) / (千行代码)，对比黑盒/白盒的缺陷发现率，灰盒应高于纯黑盒30%以上。

  • ​​深层次缺陷占比​​：

    统计接口参数校验缺失、数据加密漏洞等需内部知识才能发现的缺陷比例（目标≥40%）。

2. ​​业务风险覆盖​​

  • ​​关键路径覆盖率​​：

    通过状态机模型（如订单支付流程）验证核心业务流程的测试完整性。

  • ​​故障注入成功率​​：

    模拟数据库宕机、API超时等场景，验证异常处理逻辑的有效性。

3. ​​测试效率​​

  • ​​用例有效性指数​​：

    (触发缺陷的用例数) / (总用例数)，灰盒目标值≥0.3（即30%用例能发现缺陷）。

  • ​​问题定位速度​​：

    利用内部日志/变量监控（如ELK堆栈），将平均定位时间缩短50%以上。

1.4.3、综合评估框架

graph TD
    A[灰盒测试评估] --> B[覆盖率]
    A --> C[有效性]
    B --> B1[函数/接口覆盖]
    B --> B2[代码分支覆盖]
    B --> B3[需求/边界覆盖]
    C --> C1[缺陷密度]
    C --> C2[关键路径覆盖]
    C --> C3[定位速度]
评估工具链整合：

​​评估类型​​

​​工具示例​​

​​输出指标​​

函数/接口覆盖

Postman+Newman

接口调用率、响应正确率

代码覆盖

JaCoCo+SonarQube

分支/条件覆盖率报告

数据流追踪

ELK Stack

跨服务数据流完整性

缺陷分析

JIRA+Xray

缺陷分布、修复周期

1.4.4、优化策略：提升评估准确性

  1. ​​动态插桩监控​​：

    在测试环境注入探针（如ByteBuddy），实时捕获函数调用栈与数据流路径，避免静态分析的遗漏。

  2. ​​风险驱动的覆盖目标​​：

    • ​​高危模块​​（如支付网关）：要求100%函数覆盖+90%分支覆盖。

    • ​​低频功能​​：降低至70%接口覆盖+需求覆盖即可。

  3. ​​灰盒有效性验证四象限​​：

    ​​缺陷深度​​ vs ​​发现效率​​

    ​​高缺陷深度​​（安全漏洞）

    ​​低缺陷深度​​（UI错误）

    ​​高效率​​（快速发现）

    灰盒最优区域

    黑盒更适用

    ​​低效率​​（定位困难）

    需补充白盒分析

    优化用例设计

  4. ​​反哺测试用例库​​：

    基于未覆盖的代码路径（SonarQube标记）和缺陷根因，迭代生成针对性用例。

总结

灰盒测试的评估需建立​​三层指标​​：

  1. ​​覆盖率​​：函数/接口覆盖为主，代码/需求覆盖为辅；

  2. ​​有效性​​：缺陷密度、深缺陷占比、定位速度；

  3. ​​业务对齐​​：关键路径覆盖与故障注入验证。

​​高效实践​​：

  • 工具层面：JaCoCo+Postman+ELK形成闭环监控；

  • 策略层面：模块分级 + 动态插桩 + 缺陷反哺用例优化；

  • 目标层面：核心模块覆盖率≥95%，缺陷发现效率提升30%。

最终通过​​覆盖率量化基线​​与​​缺陷深度分析​​，将灰盒测试从“半透明”转化为“可量化”的质量保障手段。

1.5 微服务架构的测试

灰盒测试在微服务架构中通过​​部分内部信息​​（如接口定义、数据流、服务依赖）提升测试效率与深度，结合了黑盒的功能验证与白盒的逻辑分析。以下从应用案例、优劣势对比到技术实现进行系统解析：

1.5.1、灰盒测试在微服务架构中的应用案例

1. ​​服务链路追踪与依赖分析​​

  • ​​案例（工商银行）​​：

    通过静态代码扫描解析微服务调用链路（如Dubbo框架），生成服务依赖图。测试人员基于此识别高风险接口（如高频交易接口），针对性设计测试用例，覆盖核心路径并验证数据流一致性。例如，支付服务调用账户服务时，检查账户余额更新与订单状态的逻辑同步性。

  • ​​工具支持​​：

    结合全息监控平台比对服务调用链路，覆盖率达98%，显著减少漏测。

2. ​​数据一致性验证​​

  • ​​案例（电商订单系统）​​：

    测试订单创建接口时，利用灰盒测试：

    • ​​外部验证​​：API响应状态码与数据格式（黑盒）。

    • ​​内部验证​​：通过数据库访问权限，检查订单表与库存表的数据原子性（如库存减少量=订单商品量），避免超卖问题。

3. ​​高风险接口安全测试​​

  • ​​案例（金融系统）​​：

    针对转账接口：

    • ​​功能层面​​：模拟正常/异常输入（等价类划分）。

    • ​​安全层面​​：基于已知加密算法（如AES-KEY存储位置），注入SQL攻击或越权请求，验证防护机制有效性。

4. ​​版本迭代的增量测试​​

  • ​​案例（云原生交付）​​：

    开发交付增量代码时，通过MD5特征值比对识别变更的服务模块。灰盒测试仅聚焦变更部分（如支付服务升级），复用未改模块的通过性测试，效率提升40%。

1.5.2、灰盒 vs 白盒 vs 黑盒测试优劣势对比

​​维度​​

​​灰盒测试​​

​​白盒测试​​

​​黑盒测试​​

​​测试视角​​

部分内部结构（接口、数据流）

完整代码与架构

仅外部输入输出

​​微服务适用性​​

高（精准定位服务依赖与数据流）

中（代码覆盖全面但成本高）

低（难覆盖服务间逻辑）

​​安全测试优势​​

高效发现业务逻辑漏洞（如越权）

深度检测代码级漏洞（如缓冲区溢出）

仅能模拟外部攻击（如SQL注入）

​​实施成本​​

中（需设计文档/部分代码权限）

高（需源码访问与专业工具）

低（无需内部知识）

​​缺陷检出类型​​

接口协议错误、数据不一致、权限漏洞

内存泄漏、死锁、算法缺陷

功能逻辑错误、输入校验缺失

​​注​​：在微服务测试中，灰盒的​​效率/深度平衡性​​使其成为主流，尤其在集成与安全测试阶段。

1.5.3、灰盒测试的实现方法与流程

1. ​​核心方法​​

  • ​​基于模型的测试（MBT）​​：

    根据服务状态机设计用例（如订单状态：创建→支付→发货）。

    # 示例：订单状态迁移测试
def test_order_state():
    order = create_order()
    order.pay()
    assert order.state == "PAID"  # 状态验证
    order.ship()
    assert order.state == "SHIPPED"

  • ​​数据流分析​​：

    追踪敏感数据（如用户ID）跨服务传递路径，验证加密与权限控制。

  • ​​覆盖率引导的模糊测试​​：

    工具（如AFL）插桩监控服务分支覆盖率，动态生成异常输入触发边界漏洞。

2. ​​实现流程​​

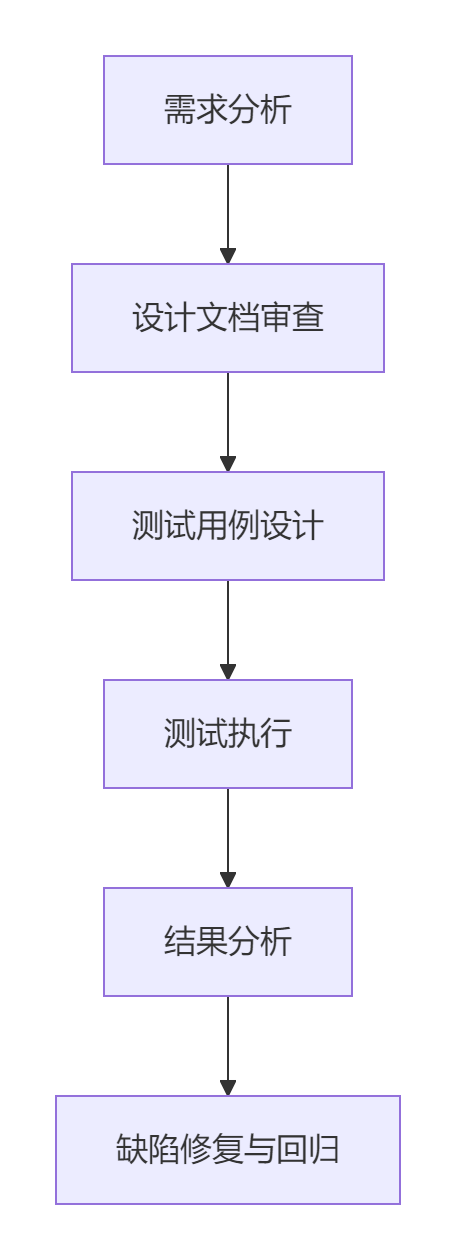

  • ​​步骤详解​​：

    1. ​​需求分析​​：明确接口契约（如OpenAPI规范）与数据流图。

    2. ​​文档审查​​：审核服务架构图与数据库Schema，识别高风险模块。

    3. ​​用例设计​​：

      • 正向用例：验证接口功能（如HTTP 200）。

      • 反向用例：注入异常参数（如空值、越界数据）。

      • 安全用例：模拟攻击（如JWT令牌篡改）。

    4. ​​测试执行​​：

      • 自动化工具链：Postman（接口）+ SQL查询（数据一致性）。

      • 覆盖率监控：JaCoCo统计服务分支覆盖（目标≥85%）。

    5. ​​结果分析​​：

      • 未覆盖路径 → 补充用例（如未触发的异常分支）。

      • 安全漏洞 → 联动修复（如加密算法升级）。

3. ​​时序图示例（服务调用链路验证）​​
sequenceDiagram
    participant T as 测试工具
    participant S1 as 订单服务
    participant S2 as 支付服务
    participant DB as 数据库
    T->>S1： 创建订单（API）
    S1->>S2： 调用支付接口
    S2->>DB： 扣减余额
    DB-->>S2： 操作成功
    S2-->>S1： 返回支付结果
    S1->>DB： 更新订单状态
    DB-->>S1： 更新成功
    S1-->>T： 返回订单ID
    T->>DB： 校验订单/余额一致性

​​关键点​​：

  • 灰盒测试同步验证外部API响应与内部数据状态。

1.5.4、工具链与覆盖率评估

​​工具类型​​

​​代表工具​​

​​应用场景​​

接口测试

Postman, Newman

验证REST/gRPC接口契约

服务链路追踪

Jaeger, Zipkin

可视化微服务调用路径

安全灰盒

OWASP ZAP（API扫描）

检测接口层漏洞（如越权）

覆盖率分析

JaCoCo + SonarQube

监控分支/条件覆盖

​​覆盖率目标​​：

  • 核心服务：分支覆盖≥90%，MC/DC覆盖（安全模块）。

  • 非核心服务：接口覆盖≥80%。

1.5.5、总结

  • ​​应用价值​​：灰盒测试在微服务中​​精准定位服务依赖与数据流问题​​，兼顾效率与深度，尤其适合高频迭代场景。

  • ​​技术选型​​：结合​​静态代码扫描（服务链路）​​ + ​​动态接口测试​​ + ​​数据一致性校验​​，形成闭环验证。

  • ​​发展趋势​​：向智能化演进（如AI生成测试数据），进一步提升高风险场景覆盖效率。

通过灰盒测试，企业可在保障质量的同时压缩50%以上的集成测试周期，成为微服务质量保障的核心手段。

1.6 软件测试领域测试方法的互斥性和兼容性设计

在软件测试领域，测试方法的互斥性和兼容性设计是优化测试策略、避免资源浪费并确保全面覆盖的关键。互斥性指不同测试方法在目标、范围或执行条件上的独立性，避免重复测试；兼容性则强调方法的协同互补，共同构建完整质量保障体系。以下是主要测试方法的互斥性与兼容性设计分析：

1.6.1、测试方法的互斥性设计​​

互斥性设计旨在避免测试冗余和冲突，常见场景如下：

1. ​​白盒 vs 黑盒测试的互斥性​​

  • ​​互斥点​​：

    • ​​目标差异​​：白盒测试关注代码逻辑（如分支覆盖、MC/DC），需访问源码；黑盒测试仅验证输入输出是否符合需求，无需代码知识。

    • ​​执行隔离​​：单元测试（白盒）与用户验收测试（黑盒）需独立执行，避免环境交叉污染。

  • ​​设计策略​​：

    • 分层执行：单元测试（白盒）由开发人员在编码阶段完成，系统测试（黑盒）由测试团队在集成环境执行。

2. ​​探索式测试 vs 脚本化测试​​

  • ​​互斥点​​：

    • ​​自由度差异​​：探索式测试依赖测试人员经验动态调整用例，而脚本化测试需预先设计固定用例。

    • ​​资源冲突​​：探索式测试需独占测试环境以避免干扰脚本化测试的稳定性。

  • ​​设计策略​​：

    • 分时执行：探索式测试安排在回归测试后期，脚本化测试覆盖核心路径后再补充探索场景。

3. ​​性能测试 vs 功能测试​​

  • ​​互斥点​​：

    • ​​资源抢占​​：性能测试需独占高负载环境（如模拟千级并发），而功能测试需稳定低延迟环境。

  • ​​设计策略​​：

    • 环境隔离：性能测试使用独立集群，功能测试使用轻量级容器环境。

1.6.2、测试方法的兼容性设计​​

兼容性设计通过方法协同提升覆盖率，典型场景如下：

1. ​​灰盒测试作为白盒与黑盒的桥梁​​

  • ​​兼容点​​：

    • ​​数据流验证​​：灰盒测试基于接口定义（黑盒）设计用例，同时追踪数据跨模块传递路径（白盒逻辑），例如支付服务验证API响应及数据库加密状态。

  • ​​协作流程​​：

    1. 黑盒测试验证接口功能 → 2. 灰盒分析数据一致性 → 3. 白盒检查异常处理逻辑。

2. ​​分层测试中的阶段兼容​​

  • ​​兼容点​​：

    • ​​用例复用​​：单元测试的边界值用例（如循环边界）可直接用于集成测试的接口边界验证。

  • ​​协作流程​​：

    graph LR
    A[单元测试：覆盖代码路径] --> B[集成测试：复用边界用例]
    B --> C[系统测试：组合场景测试]
3. ​​自动化与探索式测试的互补​​

  • ​​兼容点​​：

    • ​​覆盖互补​​：自动化测试覆盖核心功能回归，探索式测试发现边缘场景（如多语言输入、异常操作）。

  • ​​协作流程​​：

    • 自动化脚本执行后生成覆盖率报告 → 探索式测试针对未覆盖路径补充用例。

1.6.3、互斥性与兼容性的综合设计策略​​

1. ​​资源分配矩阵​​

​​测试方法​​

​​互斥性要求​​

​​兼容性场景​​

​​综合策略​​

​​白盒测试​​

需独立代码访问权限

与灰盒共享代码路径分析

开发环境执行，结果同步测试团队

​​性能测试​​

独占高负载环境

复用功能测试接口脚本

独立集群 + 共享接口用例库

​​A/B测试​​

流量隔离（正交分层）

与兼容性测试共享用户分组逻辑

流量分层：50% A组，50% B组

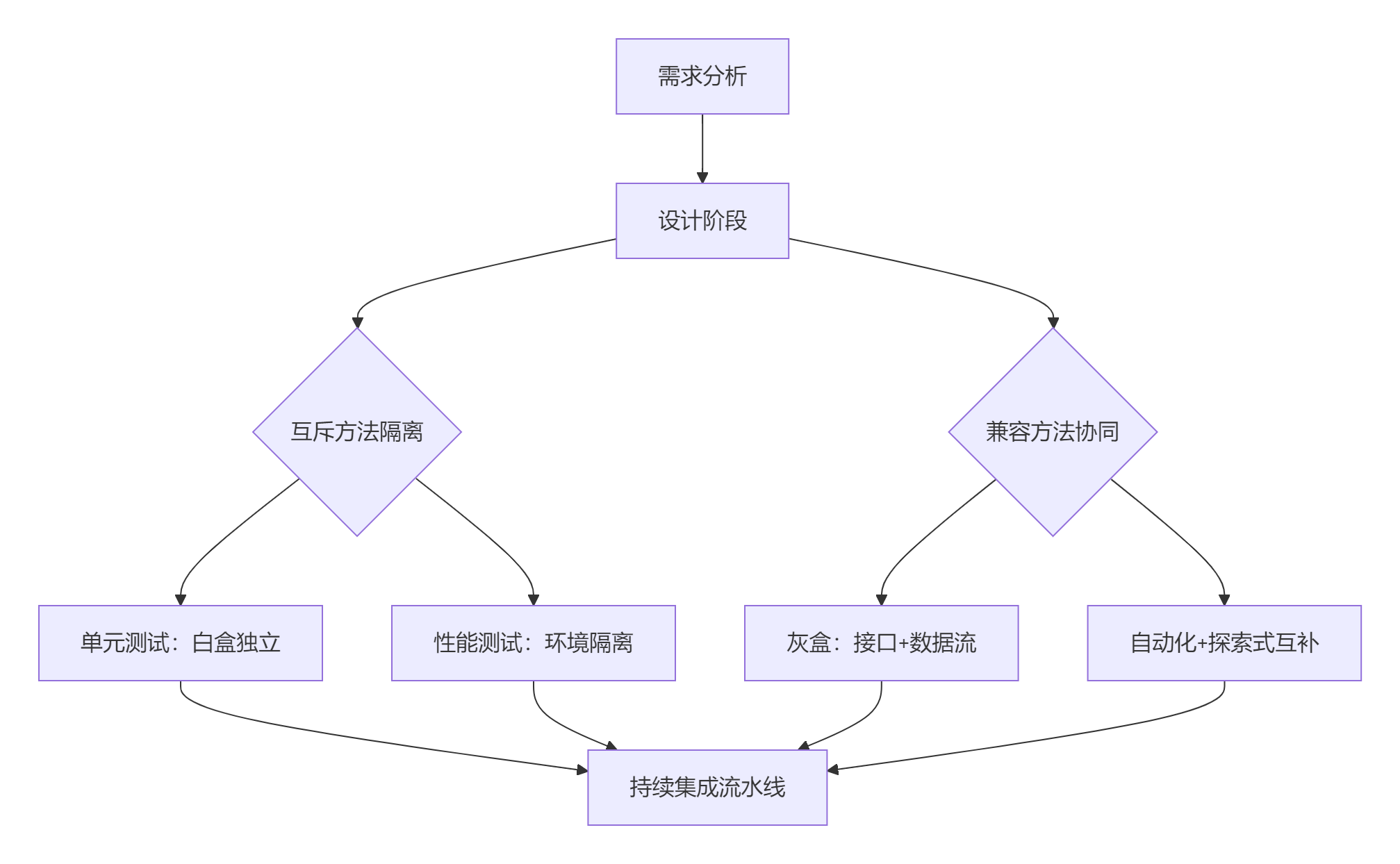

2. ​​流程整合框架​​

3. ​​风险管理与工具支持​​

  • ​​风险控制​​：

    • 互斥冲突：通过资源预约系统（如Kubernetes命名空间隔离）避免环境抢占。

    • 兼容缺口：利用覆盖率工具（JaCoCo）标识未覆盖区域，触发补充测试。

  • ​​工具链整合​​：

    • ​​互斥管理​​：Jenkins插件限制并发任务类型（如禁止性能与功能测试并行）。

    • ​​兼容协同​​：TestRail用例库标记复用标签，支持跨阶段调用。

1.6.4、总结：设计原则与实践建议​​

  1. ​​互斥性原则​​：

    • 目标冲突的方法（如白盒/黑盒）分阶段执行；资源冲突的方法（如性能/功能）物理隔离环境。

  2. ​​兼容性原则​​：

    • 灰盒测试作为白盒与黑盒的粘合剂；自动化与探索式测试形成“基线+创新”组合。

  3. ​​持续优化​​：

    • 通过测试结果分析（如缺陷分布）动态调整方法权重，例如高频接口问题增加灰盒测试比例。

通过合理设计互斥性与兼容性，可实现​​测试资源利用率提升30%+​​（避免冗余），同时​​缺陷逃逸率降低20%+​​（覆盖无死角）。

1.7 软件测试领域测试方法的互斥性和兼容性设计

在软件测试领域，测试方法的互斥性和兼容性设计是优化测试策略、避免资源浪费并确保全面覆盖的关键。互斥性指不同测试方法在目标、范围或执行条件上的独立性，避免重复测试；兼容性则强调方法的协同互补，共同构建完整质量保障体系。以下是主要测试方法的互斥性与兼容性设计分析：

1.7.1、测试方法的互斥性设计​​

互斥性设计旨在避免测试冗余和冲突，常见场景如下：

1. ​​白盒 vs 黑盒测试的互斥性​​

  • ​​互斥点​​：

    • ​​目标差异​​：白盒测试关注代码逻辑（如分支覆盖、MC/DC），需访问源码；黑盒测试仅验证输入输出是否符合需求，无需代码知识。

    • ​​执行隔离​​：单元测试（白盒）与用户验收测试（黑盒）需独立执行，避免环境交叉污染。

  • ​​设计策略​​：

    • 分层执行：单元测试（白盒）由开发人员在编码阶段完成，系统测试（黑盒）由测试团队在集成环境执行。

2. ​​探索式测试 vs 脚本化测试​​

  • ​​互斥点​​：

    • ​​自由度差异​​：探索式测试依赖测试人员经验动态调整用例，而脚本化测试需预先设计固定用例。

    • ​​资源冲突​​：探索式测试需独占测试环境以避免干扰脚本化测试的稳定性。

  • ​​设计策略​​：

    • 分时执行：探索式测试安排在回归测试后期，脚本化测试覆盖核心路径后再补充探索场景。

3. ​​性能测试 vs 功能测试​​

  • ​​互斥点​​：

    • ​​资源抢占​​：性能测试需独占高负载环境（如模拟千级并发），而功能测试需稳定低延迟环境。

  • ​​设计策略​​：

    • 环境隔离：性能测试使用独立集群，功能测试使用轻量级容器环境。

1.7.2、测试方法的兼容性设计​​

兼容性设计通过方法协同提升覆盖率，典型场景如下：

1. ​​灰盒测试作为白盒与黑盒的桥梁​​

  • ​​兼容点​​：

    • ​​数据流验证​​：灰盒测试基于接口定义（黑盒）设计用例，同时追踪数据跨模块传递路径（白盒逻辑），例如支付服务验证API响应及数据库加密状态。

  • ​​协作流程​​：

    1. 黑盒测试验证接口功能 → 2. 灰盒分析数据一致性 → 3. 白盒检查异常处理逻辑。

2. ​​分层测试中的阶段兼容​​

  • ​​兼容点​​：

    • ​​用例复用​​：单元测试的边界值用例（如循环边界）可直接用于集成测试的接口边界验证。

  • ​​协作流程​​：

    graph LR
    A[单元测试：覆盖代码路径] --> B[集成测试：复用边界用例]
    B --> C[系统测试：组合场景测试]
3. ​​自动化与探索式测试的互补​​

  • ​​兼容点​​：

    • ​​覆盖互补​​：自动化测试覆盖核心功能回归，探索式测试发现边缘场景（如多语言输入、异常操作）。

  • ​​协作流程​​：

    • 自动化脚本执行后生成覆盖率报告 → 探索式测试针对未覆盖路径补充用例。

1.7.3、互斥性与兼容性的综合设计策略​​

1. ​​资源分配矩阵​​

​​测试方法​​

​​互斥性要求​​

​​兼容性场景​​

​​综合策略​​

​​白盒测试​​

需独立代码访问权限

与灰盒共享代码路径分析

开发环境执行，结果同步测试团队

​​性能测试​​

独占高负载环境

复用功能测试接口脚本

独立集群 + 共享接口用例库

​​A/B测试​​

流量隔离（正交分层）

与兼容性测试共享用户分组逻辑

流量分层：50% A组，50% B组
2. ​​流程整合框架​​

3. ​​风险管理与工具支持​​

  • ​​风险控制​​：

    • 互斥冲突：通过资源预约系统（如Kubernetes命名空间隔离）避免环境抢占。

    • 兼容缺口：利用覆盖率工具（JaCoCo）标识未覆盖区域，触发补充测试。

  • ​​工具链整合​​：

    • ​​互斥管理​​：Jenkins插件限制并发任务类型（如禁止性能与功能测试并行）。

    • ​​兼容协同​​：TestRail用例库标记复用标签，支持跨阶段调用。

1.7.4、总结：设计原则与实践建议​​

  1. ​​互斥性原则​​：

    • 目标冲突的方法（如白盒/黑盒）分阶段执行；资源冲突的方法（如性能/功能）物理隔离环境。

  2. ​​兼容性原则​​：

    • 灰盒测试作为白盒与黑盒的粘合剂；自动化与探索式测试形成“基线+创新”组合。

  3. ​​持续优化​​：

    • 通过测试结果分析（如缺陷分布）动态调整方法权重，例如高频接口问题增加灰盒测试比例。

通过合理设计互斥性与兼容性，可实现​​测试资源利用率提升30%+​​（避免冗余），同时​​缺陷逃逸率降低20%+​​（覆盖无死角）。

二、单元测试

2.1 单元测试

单元测试是软件测试的基础环节，聚焦于最小可测试单元（如函数、方法、类）的正确性验证。其方法和规则依据涵盖测试目标、方法分类、实施步骤、规范原则等，以下结合核心依据展开说明：

2.1.1、单元测试的基本概念与目标

  1. ​​定义与对象​​

    • ​​最小可测试单元​​：面向函数、方法、类或模块，验证其独立功能是否符合设计要求。

    • ​​核心目标​​：

      • 验证功能逻辑与预期一致；

      • 尽早发现代码缺陷，降低后期修复成本；

      • 支撑代码重构与维护的可靠性。

  2. ​​依据来源​​

    • ​​详细设计文档​​：明确模块功能、输入输出规范及逻辑流程。

    • ​​源代码与注释​​：直接分析代码逻辑，识别边界条件和异常处理机制。

2.1.2、核心测试方法

1. ​​白盒测试（结构测试）​​

  • ​​方法​​：基于代码内部结构设计用例，覆盖控制流与数据流。

    • ​​逻辑覆盖法​​：包括语句覆盖（100%执行所有语句）、分支覆盖（覆盖所有真/假分支）、条件组合覆盖（MC/DC）等。

    • ​​路径测试​​：覆盖关键执行路径，如循环边界（0次、1次、N次）。

2. ​​黑盒测试（功能测试）​​

  • ​​方法​​：忽略内部实现，仅验证输入输出是否符合需求。

    • ​​等价类划分​​：将输入划分为有效/无效等价类，每类选代表值测试。

    • ​​边界值分析​​：针对输入边界（如最小值、最大值、空值）设计用例。

    • ​​错误推测法​​：基于经验模拟非法输入（如负值、非数字字符）。

3. ​​其他专项方法​​

  • ​​故障注入测试​​：主动注入错误（如内存溢出），验证异常处理机制。

  • ​​资源测试​​：监测单元的内存占用与执行时间，优化性能。

2.1.3、测试内容与重点领域

​​测试类型​​

​​测试内容​​

​​示例​​

​​模块接口测试​​

参数个数/类型/顺序、全局变量一致性、文件操作正确性

调用函数时传递非法参数类型。

​​局部数据结构​​

变量初始化、类型兼容性、拼写错误、数据溢出

未初始化的临时变量导致计算错误。

​​边界条件测试​​

循环边界、极值比较、数据流临界值

循环次数为0或最大值时的行为。

​​错误处理测试​​

错误信息清晰度、异常逻辑正确性、系统干预前的自定义处理

空指针未捕获导致崩溃。

2.1.4、单元测试的实施步骤

  1. ​​编写测试用例​​

    • ​​正向用例​​：验证合法输入的正确输出。

    • ​​反向用例​​：模拟异常输入，检验容错能力（如非法参数、空值）。

  2. ​​构建测试环境​​

    • ​​驱动模块（Driver）​​：模拟主程序，调用被测单元并传递测试数据。

    • ​​桩模块（Stub）​​：替代依赖的子模块，返回预设结果以隔离测试。

  3. ​​执行与验证​​

    • 使用框架（如JUnit、pytest）运行测试，通过断言（如assertEquals()）比对预期/实际结果。

  4. ​​覆盖率评估​​

    • 工具辅助统计​​语句覆盖率​​（≥90%）、​​分支覆盖率​​（目标100%）。

  5. ​​问题修复与回归​​

    • 对失败用例调试修复，并重复测试确保无新缺陷引入。

2.1.5、核心原则与规范依据

  1. ​​FIRST原则​​

    • ​​Fast（快速）​​：测试需秒级完成，支持频繁运行。

    • ​​Isolated（独立）​​：用例间无依赖，可任意顺序执行。

    • ​​Repeatable（可重复）​​：结果稳定，不受环境干扰。

    • ​​Self-Validating（自验证）​​：自动判断结果（无需人工比对）。

    • ​​Timely（及时）​​：测试与编码同步进行。

  2. ​​设计规范​​

    • ​​单一职责​​：每个用例仅测试一个明确功能点（如testAdd_NegativeNumbers()）。

    • ​​幂等性​​：多次运行结果一致，不残留测试数据。

    • ​​命名清晰​​：方法名体现测试目标（如testSave_EmptyInput_Fails）。

  3. ​​成本权衡​​

    • 优先测试底层核心模块，避免全覆盖（业界执行覆盖率通常≥80%）。

2.1.6、测试环境与工具支持

  • ​​环境类型​​：

    • ​​MIL​​（模型级）、​​SIL​​（软件级）、​​PIL​​（处理器级）、​​HIL​​（硬件级），根据目标环境选择。

  • ​​框架示例​​：

    • Java：JUnit；Python：pytest；C++：CppUnit。

总结

单元测试以​​详细设计文档​​和​​代码逻辑​​为依据，通过​​白盒/黑盒方法​​覆盖接口、逻辑、边界与异常，并遵循​​FIRST原则​​确保高效可靠。其核心价值在于早期缺陷拦截，需结合持续集成（CI）自动化执行，成为高质量交付的基石。

2.2 单元测试覆盖率的合理标准

单元测试覆盖率的合理标准因项目风险、行业规范及业务关键性而异，不存在绝对统一值。以下是综合行业实践的分析：

2.2.1、通用行业的合理覆盖率标准

  1. ​​基础推荐范围​​

    • ​​语句覆盖率（行覆盖率）​​：建议 ≥80% ，确保核心逻辑无遗漏。

    • ​​分支覆盖率​​：建议 ≥70%~85% ，覆盖关键逻辑路径（如 if-else、switch分支）。

    • ​​核心模块要求​​：支付、权限等高风险功能需 ≥90% 的分支覆盖率。

  2. ​​覆盖率的“性价比”平衡​​

    • 80%-90% 是成本与质量的平衡点，超过 90% 后投入产出比显著下降。

    • ​​警惕虚假覆盖​​：覆盖率仅反映代码执行路径，不代表测试有效性（如无断言的测试）。

2.2.2、高危行业的强制标准（生命安全/金融关键系统）

高危行业因风险等级高，覆盖率要求更严格，且需遵循国际认证标准：

​​行业​​

​​标准依据​​

​​安全等级​​

​​覆盖率要求​​

​​案例​​

​​航空航天​​

DO-178C

A级（最高风险）

MC/DC覆盖 ≥100% + 路径覆盖 ≥100%

飞机自动驾驶系统

​​医疗设备​​

IEC 62304

Class III

MC/DC覆盖 ≥100%（关键模块）

心脏起搏器软件

​​汽车电子​​

ISO 26262

ASIL D（最高风险）

MC/DC覆盖 ≥100% + 关键路径覆盖 ≥100%

自动紧急制动系统

​​金融系统​​

巴塞尔协议

核心交易系统

分支覆盖 ≥95% + MC/DC覆盖 ≥90%（关键模块）

银行支付清算系统

​​说明​​：

  • ​​MC/DC覆盖​​：要求每个条件独立影响决策结果，用于验证复杂逻辑的可靠性。

  • ​​路径覆盖​​：针对循环、嵌套分支等复杂结构，成本极高，仅关键路径强制要求。

2.2.3、覆盖率目标的动态调整策略

  1. ​​项目阶段差异化​​

    • ​​开发初期​​：覆盖率 ≥70% ，快速验证核心逻辑。

    • ​​迭代阶段​​：覆盖率 ≥85% ，补充边界值与异常测试。

    • ​​发布前​​：关键模块 ≥90% ，非关键模块（如日志）可降至 60%。

  2. ​​风险驱动覆盖重点​​

    • ​​高风险模块​​：复杂算法、外部依赖（如支付接口）需 100% 分支覆盖。

    • ​​低风险模块​​：工具类、UI 辅助代码可降低要求。

2.2.4、实施建议与工具支持

  1. ​​工具链组合​​

    • ​​覆盖率分析​​：JaCoCo（Java）、Coverage.py（Python）、Gcov（C++）。

    • ​​静态分析​​：SonarQube 识别未覆盖代码（红色标记）。

  2. ​​避免常见误区​​

    • ❌ 追求 100% 行覆盖率但忽略分支覆盖（如未测试 if的 false分支）。

    • ✅ ​​核心指标优先级​​：分支覆盖 > 条件覆盖 > 语句覆盖。

总结

  • ​​通用行业​​：语句覆盖 ≥80%、分支覆盖 ≥70%~85%，核心模块 ≥90%。

  • ​​高危行业​​：依据标准（如 DO-178C、ISO 26262）要求 MC/DC 或分支覆盖 100%。

  • ​​核心原则​​：覆盖率是质量管理的​​手段而非目标​​，需结合测试有效性、业务风险及成本综合决策。

注：实际项目中，建议通过 CI 工具（如 Jenkins、GitLab CI）自动化监控覆盖率变化趋势，定期优化测试用例。

2.3 单元测试中常见的五类错误

单元测试中常见的五类错误及其具体表现如下，这些错误直接影响代码的健壮性和可维护性，需针对性设计测试用例覆盖：

2.3.1、单元接口错误

​​核心问题​​：输入输出数据流与设计不一致，导致模块间通信失效。

  • ​​参数传递错误​​：

    • 参数个数、属性或顺序与设计不符（如预期传入整数却传递字符串）。

    • 修改只读输入参数（如函数内部意外修改了输入参数的值）。

  • ​​全局变量冲突​​：

    • 各模块对全局变量的定义或使用不一致（如模块A定义全局变量count为整型，模块B却作为浮点数使用）。

  • ​​文件/资源操作异常​​：

    • 未正确打开/关闭文件，或缓冲区大小与记录值不匹配（如读取文件时未检查文件句柄有效性）。

​​测试建议​​：使用契约测试工具（如Pact）预先定义接口规范，并覆盖空值、超长字符串等异常输入。

2.3.2、局部数据结构错误

​​核心问题​​：模块内部数据完整性被破坏，引发计算或逻辑错误。

​​错误类型​​

​​典型案例​​

​​未初始化变量​​

使用未赋值的变量参与计算（如 int sum; return sum + 10;返回随机值）。

​​数据类型错误​​

数据类型声明错误或混用（如将char型变量与int比较导致死循环）。

​​变量名拼写错误​​

变量名拼写不一致（如totalAmount误写为totalAmout）。

​​边界值溢出​​

超出数据类型范围（如int a=2147483648在Java中溢出）。

​​测试重点​​：强制覆盖所有变量声明点，检查初始化值和赋值逻辑。

2.3.3、独立路径错误

​​核心问题​​：控制流逻辑缺陷（如循环、条件分支）导致路径执行异常。

  • ​​运算与比较错误​​：

    • 运算符优先级误用（如a = b + c >> 2被误解为a = b + c/4）。

    • 不同类型数据直接比较（如浮点数与整数的等值判断因精度问题失败）。

  • ​​循环控制失效​​：

    • “差1错”（如数组遍历时for(i=0; i<=100; i++)导致下标越界）。

    • 循环终止条件错误（如while(|a|<0)永假导致死循环）。

  • ​​递归问题​​：

    • 未设置递归基线或层次过深耗尽栈资源（如无限递归调用引发栈溢出）。

​​测试方法​​：通过基本路径测试法生成独立路径集，结合圈复杂度（Cyclomatic Complexity）确定最小用例数。

2.3.4、出错处理错误

​​核心问题​​：异常处理缺失或不当，导致系统崩溃或信息误导。

  • ​​异常信息不明确​​：

    • 错误描述模糊（如仅返回Error code 00001，缺乏定位信息）。

  • ​​处理逻辑缺陷​​：

    • 未捕获可预见异常（如支付模块未处理网络超时，引发交易阻塞）。

    • 错误处理与实际异常不匹配（如用户名错误却提示“密码错误”）。

  • ​​系统干预前置​​：

    • 异常未处理已触发系统级错误（如内存泄漏导致操作系统强制终止进程）。

​​验证策略​​：主动注入异常（如模拟数据库连接失败），检查错误处理流程是否隔离故障并恢复状态。

2.3.5、边界条件错误

​​核心问题​​：边界值处理疏漏，导致极端场景下功能失效。

  • ​​循环边界​​：

    • 第0次、第1次或第N次循环逻辑错误（如空数组输入时未跳过循环）。

  • ​​数据极值​​：

    • 最大值/最小值计算错误（如转账上限校验amount < 50000导致最大值被拒）。

  • ​​临界比较​​：

    • 控制流中等于、略小于或略大于边界值的行为异常（如if(a>=10)中a=9.999被错误拒绝）。

​​测试覆盖​​：强制覆盖MIN、MAX、NULL、0等边界值，结合等价类划分生成用例。

系统性规避建议

  1. ​​分层覆盖​​：

    • 单元测试阶段聚焦接口与数据校验，集成测试覆盖模块交互。

  2. ​​自动化验证​​：

    • 覆盖率工具（JaCoCo）确保语句/分支覆盖 >80%，边界与异常路径100%覆盖。

  3. ​​环境隔离​​：

    • 通过桩模块（Stub）模拟依赖项，保证测试可重复性。

通过结构化覆盖五类错误场景，可显著降低代码缺陷率——经验表明约70%的单元级错误源于上述范畴。

2.4 边界条件测试

在边界条件测试中，除了常见的 ​​MIN（最小值）、MAX（最大值）、NULL（空值）​​ 外，以下边界值类型在实际测试中容易被忽略，但往往是缺陷的高发区：

 ​​1. 数据类型内部边界（次边界条件）​​

  • ​​计算机存储单位的边界​​：基于二进制系统的特性，数据类型存储范围易被忽略：

    • ​​字节（Byte）边界​​：0（最小值）和 255（最大值），例如 unsigned char类型变量超过 255 时可能溢出。

    • ​​字（Word）边界​​：0 和 65,535（单字）或 4,294,967,295（双字），例如从 255 到 256 时存储空间可能从 1 字节扩展为 2 字节，处理不当易引发逻辑错误。

  • ​​2的幂次方值​​：如 32,768（2¹⁵）、2,147,483,648（2³¹）等，在计算或内存分配时易出现越界。

 ​​2. 字符编码边界​​

  • ​​ASCII/Unicode 的临界字符​​：

    • 数字与符号的分界：如 '/'（ASCII 47）与 '0'（48）、'9'（57）与 ':'（58）、'@'（64）与 'A'（65）等。例如，输入校验若仅允许 A-Z，但未过滤 @或 [，可能导致解析错误。

    • 大小写字母分界：'Z'（90）与 '['（91）、'z'（122）与 '{'（123）。

  • ​​多字节字符处理​​：如 Emoji（😊）或非拉丁字符（中文、阿拉伯语），在截断、存储或显示时易出现乱码或崩溃。

 ​​3. 浮点数精度边界​​

  • ​​浮点计算误差​​：例如 0.1 + 0.2 ≠ 0.3（实际为 0.30000000000000004），比较时需使用误差容忍度（如 abs(a-b) < 1e-9）。

  • ​​极值溢出​​：如 float类型的最大值（3.4e38）或最小值（1.4e-45），超出范围可能导致 Infinity或 NaN异常。

 ​​4. 时间与日期边界​​

  • ​​时区转换​​：夏令时切换时（如 2:00 → 3:00），计时可能重复或跳过，引发调度错误。

  • ​​日期格式歧义​​：MM/dd/yyyy与 dd/MM/yyyy混淆（如 03/04/2025可能被解析为 3月4日或4月3日）。

  • ​​特殊时间点​​：月末（如 31日）、闰年（2月29日）、跨年（12月31日 → 1月1日）。

5. 集合与序列操作的边界​​

  • ​​下标与分片逻辑​​：

    • 数组下标从 0 开始，但分片操作不包含右边界（如 arr[0:3]仅取第 0~2 个元素）。

    • 空集合操作：如空数组的 pop()或空队列的 dequeue()未处理，导致崩溃。

  • ​​循环边界​​：

    • 循环 0 次（如空输入）或 1 次（最小有效输入）。

    • 循环终止条件误用（如 i < N写为 i <= N，多执行一次）。

 ​​6. 状态转换临界值​​

  • ​​权限开关的临界状态​​：如账号权限从“开启”到“关闭”的瞬间，并发操作可能导致状态冲突（如关闭中仍允许操作）。

  • ​​枚举值变更​​：系统升级时枚举扩展（如状态从 [成功, 失败]新增 [中止]），历史数据可能无法映射新值。

 ​​7. 其他易忽略边界​​

​​类型​​

​​典型案例​​

​​测试建议​​

​​默认值/空白输入​​

用户未输入直接提交（空字符串 ""），系统未处理默认值或提示

强制覆盖空表单提交场景

​​资源耗尽​​

内存占满、磁盘空间不足、连接池耗尽，未触发优雅降级

模拟资源极限压力测试

​​负数与零值​​

数值类输入未校验负数（如 amount=-1），导致逻辑错误

增加负值、零值用例

​​枚举首尾值​​

有序集合（如列表）仅测试中间值，忽略首元素和末元素

显式测试集合的 first()和 last()

​​总结：系统化覆盖策略​​

  1. ​​结合等价类与边界值​​：先划分等价类，再对每个类别的边界点（上点、离点）设计用例。

  2. ​​内部边界扫描​​：通过代码审查或工具（如 SonarQube）识别隐藏边界（如 2^N值、字符编码）。

  3. ​​动态生成边界数据​​：利用工具（如 JUnit 的 @ParameterizedTest）批量覆盖边界组合，减少遗漏。

  4. ​​风险驱动优先级​​：核心模块（如支付、权限）需 100% 覆盖边界，非核心模块可抽样测试。

三、白盒测试之MC/DC测试

3.1 MC/DC测试标准

MC/DC（Modified Condition/Decision Coverage，修正条件判定覆盖）是一种高强度的白盒测试覆盖标准，主要用于航空（DO-178C）、汽车电子（ISO 26262 ASIL-D）等高安全性领域。其核心要求是：​​每个逻辑条件必须独立影响判定结果​​，即每个条件需存在两组测试用例，证明仅改变该条件的取值（其他条件不变）会导致判定结果变化。以下是具体实现方法和工具支持：

3.1.1、MC/DC实现方法分步说明

1. ​​判定逻辑提取与条件分解​​

  • ​​识别条件与判定​​：定位代码或模型（如Simulink/Stateflow）中的逻辑判断节点，提取所有布尔条件（如 A>5）和复合判定（如 if (A && B)）。

  • ​​示例​​：

    if (Throttle_Valid && (Engine_Speed < MAX_RPM))  // 条件A、B构成一个判定

  • ​​建立条件-判定表​​：列出所有条件组合及预期结果，为用例设计提供基础。

2. ​​测试用例设计原则​​

  • ​​独立影响验证​​：对每个条件生成两组用例：

    • ​​用例1​​：条件为真，其他条件固定，判定结果为真。

    • ​​用例2​​：条件为假，其他条件固定，判定结果为假。

  • ​​最小用例集​​：N个条件仅需N+1个用例（非全组合的2^N个），大幅降低测试成本。

    示例：条件A、B的MC/DC用例设计（3例覆盖）：

    用例

    条件A

    条件B

    判定结果

    验证目标

    1

    True

    True

    True

    基准场景

    2

    False

    True

    False

    A独立影响（B固定）

    3

    True

    False

    False

    B独立影响（A固定）
3. ​​复杂逻辑的处理技巧​​

  • ​​逻辑运算符分解​​：将复杂表达式（如 (A || B) && (C || D)）拆解为子判定（如 X=A||B, Y=C||D），分别设计子判定的MC/DC用例，再组合验证。

  • ​​短路效应规避​​：避免依赖语言短路特性（如 A && B中若A为假则跳过B），需显式覆盖B的真/假场景。

4. ​​覆盖率验证与陷阱规避​​

  • ​​覆盖率报告分析​​：通过工具检查是否满足：

    • 每个条件真/假取值各至少一次。

    • 每个条件独立影响判定的证据（即存在上述“用例对”）。

  • ​​常见陷阱​​：

    • ​​条件耦合​​：若条件间存在隐含依赖（如 B的逻辑受 A影响），需补充用例隔离影响。

    • ​​冗余条件​​：重复条件（如 if (A || A)）需按多个独立条件处理。

3.1.2、工具支持与自动化实现

1. ​​主流工具及功能​​

工具名称

适用场景

核心功能

行业案例

​​Simulink Design Verifier​​

基于模型的开发

自动生成MC/DC用例，覆盖Stateflow/逻辑块；输出条件-判定表和覆盖率报告

汽车ECU控制逻辑

​​SunwiseAUnit​​

代码级单元测试

可视化MC/DC真值表，标识未覆盖条件；自动统计覆盖率并关联用例贡献

航天软件测试

​​VectorCAST/Cantata​​

嵌入式C/C++

支持DO-178C/ISO 26262，自动生成桩模块，覆盖MC/DC和路径测试

汽车ABS系统

​​LDRA Testbed​​

安全关键系统

静态分析+动态测试，追踪条件独立性，生成符合DO-330的认证文档

航空飞控软件
2. ​​自动化流程示例（以Simulink为例）​​
% 1. 设置MC/DC覆盖目标
cv = cvtest('throttle_control_model');
cv.settings.mcdc = 2;  % 启用MC/DC覆盖分析

% 2. 自动生成测试用例
[~, tests] = cvsim(cv);  % 生成满足覆盖的输入组合

% 3. 导出覆盖率报告
cvhtml('mcdc_report', cv);  % 生成HTML报告，标注未覆盖条件

3.1.3、实际应用注意事项

  1. ​​标准合规性​​：

    • ​​DO-178C Level A​​：要求MC/DC覆盖率100%。

    • ​​ISO 26262 ASIL-D​​：强制MC/DC覆盖，且需提供条件独立性证明。

  2. ​​与其它覆盖率的结合​​：

    • 先完成语句覆盖（100%）和分支覆盖（100%），再补充MC/DC。

    • 复杂路径需结合路径覆盖（如循环边界）。

  3. ​​维护成本优化​​：

    • ​​用例复用​​：基础用例（如边界值）可复用至MC/DC。

    • ​​工具校准​​：定期验证工具生成的用例是否真正满足独立性（避免虚假覆盖）。

3.1.4、典型问题与解决方案

  • ​​问题1​​：条件过多导致用例组合爆炸。

    ​​方案​​：采用最小用例集（N+1），或拆分嵌套判定为子函数。

  • ​​问题2​​：工具无法识别条件独立性。

    ​​方案​​：手动补充用例对，例如固定其他条件后单独翻转目标条件值。

  • ​​问题3​​：副作用影响（如 if (a() || b())中 b()未被调用）。

    ​​方案​​：避免在条件中调用有副作用的函数，或显式测试所有函数调用路径。

总结

MC/DC的实现需严格遵循​​条件独立性验证​​，通过​​最小用例集（N+1）​​ 和​​工具自动化​​（如Simulink Design Verifier、SunwiseAUnit）高效完成。在安全关键系统中，工具生成的用例需人工校验独立性证据，并结合标准要求（如DO-178C、ISO 26262）完成认证。最终目标是以最小成本暴露深层次逻辑错误，如条件耦合或冗余判定。

3.2 安全关键系统的软件测试

在安全关键系统的软件测试中，MC/DC覆盖、路径覆盖和分支覆盖的优先级权衡需综合考虑​​安全等级、成本效益、系统复杂性和行业规范​​。以下是具体分析框架：

1. 安全等级决定覆盖强度​​

  • ​​MC/DC覆盖​​：

    • ​​适用场景​​：航空航天（DO-178C Level A）、汽车电子（ISO 26262 ASIL D）、医疗设备（IEC 62304 Class III）等高安全领域。

    • ​​优先级逻辑​​：强制要求100%覆盖，因其能验证每个条件独立影响判定结果，暴露复杂逻辑错误（如条件耦合或冗余判定）。

    • ​​案例​​：汽车制动系统中，若条件A && (B || C)的B未独立验证，可能导致紧急制动逻辑失效。

  • ​​路径覆盖​​：

    • ​​局限性​​：路径数量随循环嵌套和分支数呈指数级增长，成本极高。

    • ​​优先级​​：仅用于​​核心算法模块​​（如自动驾驶路径规划），且需结合MC/DC覆盖补充验证关键路径。

  • ​​分支覆盖（DC）​​：

    • ​​适用场景​​：中等安全系统（如ISO 26262 ASIL B/C），需覆盖所有分支的真/假结果，但无法保证条件独立性。

    • ​​优先级​​：作为MC/DC的​​基础门槛​​，若资源有限可暂代MC/DC，但需后续补足。

 ​​2. 成本与效益的量化对比​​

​​覆盖类型​​

​​用例数量（N条件）​​

​​检测能力​​

​​实施成本​​

​​分支覆盖​​

2（每个判定真/假）

分支逻辑错误

低（工具自动化率高）

​​MC/DC覆盖​​

N+1 ~ 2N

条件独立性、逻辑耦合错误

高（需专用工具+人工校验）

​​路径覆盖​​

指数级（例：循环10次为2^10）

路径敏感错误（如边界溢出）

极高（通常不可行）

  • ​​成本效益比​​：

    • MC/DC覆盖在10个条件下仅需11~20个用例，而条件组合覆盖需1024例，路径覆盖可能超百万例。

    • 路径覆盖的投入产出比低，仅建议在​​故障后果致命且路径有限​​的模块使用（如火箭燃料控制算法）。

 ​​3. 复杂系统的分层策略​​

  • ​​核心模块​​（如安全控制逻辑）：

    • ​​优先级​​：MC/DC覆盖（100%） + 关键路径覆盖（如循环0/1/N次边界）。

    • ​​工具支持​​：Simulink Design Verifier自动生成MC/DC用例，VectorCAST验证路径覆盖。

  • ​​非核心模块​​（如日志记录）：

    • ​​优先级​​：分支覆盖（≥80%）即可，避免过度测试。

  • ​​动态调整​​：

    • 开发初期用分支覆盖快速验证（≥70%），迭代阶段升级至MC/DC覆盖。

 ​​4. 工具支持与流程整合​​

  • ​​MC/DC自动化工具​​：

    • SunwiseAUnit：可视化真值表，标识未覆盖条件（图2）。

    • LDRA Testbed：自动追踪条件独立性，生成DO-178C认证文档。

  • ​​路径覆盖优化​​：

    • 限制路径深度（如循环上限10次），或使用符号执行工具（如KLEE）减少用例数。

 ​​5. 决策流程图​​

graph TD
    A[安全等级] -->|ASIL D/DO-178C A| B(MC/DC覆盖 100%)
    A -->|ASIL B/C| C{资源是否充足？}
    C -->|是| B
    C -->|否| D[分支覆盖 + 关键路径补充]
    A -->|非安全系统| E[分支覆盖 ≥80%]
    B --> F[核心模块：路径覆盖关键子集]
    F --> G[工具自动化 + 人工校验]

 ​​总结​​

  • ​​最高优先级​​：MC/DC覆盖是安全关键系统的​​强制标准​​，不可妥协。

  • ​​补充策略​​：路径覆盖仅用于​​有限复杂度的核心路径​​，分支覆盖作为基础兜底。

  • ​​成本控制​​：通过工具自动化（如Simulink+VectorCAST）和模块分级测试，平衡质量与投入。

注：实际项目中，​​MC/DC覆盖是安全底线，路径覆盖是锦上添花​​。资源有限时，优先满足MC/DC覆盖率，再通过风险分析决定是否追加路径测试。

四、程序流图

4.1 程序流图

程序控制流图（Control Flow Graph，CFG）是描述程序执行路径的抽象图形化表示，广泛应用于编译器设计、软件测试、程序优化和静态分析等领域。以下是其核心概念、组成、应用及绘制方法的系统说明：

4.1.1、控制流图的核心概念

  1. ​定义与作用​

    • CFG以有向图形式展示程序执行的所有可能路径，节点表示基本块​（连续无跳转的代码序列），边表示控制流转移方向（如条件分支、循环）。

    • ​核心价值​：帮助理解程序逻辑、优化代码结构、检测潜在错误（如死代码）及提升测试覆盖率。

  2. ​基本元素​

    • ​节点（Node）​​：对应一个基本块（Basic Block），例如：

      • 顺序执行语句（如赋值操作）

      • 条件判断（如 if或 while）

      • 函数调用入口/出口。

    • ​边（Edge）​​：表示控制流转移，标注条件属性（如 T/F对应真/假分支）。

    • ​特殊块​：

      • ​入口块（Entry Block）​​：程序起始点。

      • ​出口块（Exit Block）​​：程序终止点。

4.1.2、CFG的典型结构与示例

  1. ​常见控制结构的表现形式​

    ​结构类型​

    ​CFG表示​

    ​示例​

    ​顺序结构​

    直线连接多个基本块

    A→B→C

    ​分支结构​

    决策节点引出两条边（T/F）

    if (x>0) → {T: do_A; F: do_B}

    ​循环结构​

    回边指向自身或上游节点

    while (c!=0) → 循环体 → 条件。

  2. ​动态与静态视图​

    • ​静态图​：展示所有可能的执行路径。

    • ​动态图​：实时高亮当前执行路径（如用红色标记“活动线”），并统计基本块执行次数与耗时。

4.1.3、应用场景

  1. ​编译器优化​

    • 识别无效代码、外提循环不变式、优化寄存器分配。

  2. ​软件测试​

    • 计算环路复杂度​（Cyclomatic Complexity），生成覆盖所有路径的测试用例。

  3. ​程序分析​

    • 支持数据流分析（如变量活跃性分析）、依赖检测（控制依赖/数据依赖）。

4.1.4、绘制CFG的方法

  1. ​自动生成工具​

    • ​Doxygen​：配置 HAVE_DOT=YES后生成带控制流图的文档。

    • ​GCC/Clang​：

      • GCC：gcc -fdump-tree-cfg+ Graphviz 可视化。

      • Clang：clang -analyze -analyzer-checker=debug.DumpCFG。

    • ​图形化工具​：Graphviz（代码生成）、Draw.io（手动绘制）。

  2. ​手动绘制步骤​

    1. ​识别基本块​：将代码拆分为无分支的直线序列。

    2. ​标注节点​：为每个基本块编号（如 B1, B2）并描述内容。

    3. ​连接边​：根据跳转逻辑（顺序/分支/循环）添加箭头。

    4. ​标记特殊结构​：

      • 入口/出口块。

      • 条件边的 T/F属性。

      • 循环回边。

    ​示例​（简单分支程序）：

    if x > 0:
    y = x + 1
else:
    y = x - 1

    ​对应CFG​：

    [Start] → [if x>0] → {T: [y=x+1], F: [y=x-1]} → [Exit]

4.1.5、优缺点分析

​优点​

​缺点​

可视化控制流，便于理解逻辑

抽象度高，可能忽略运行时细节（如异常）

支持静态分析与测试覆盖计算

复杂程序CFG规模庞大，维护困难

优化编译器性能

构建需一定技术成本（尤其大型项目）

总结

程序控制流图是软件工程中不可或缺的工具，通过节点与边的抽象组合，直观揭示了程序执行路径。其应用贯穿开发全周期——从编译器优化到测试覆盖率提升。尽管存在复杂度高、动态细节缺失等局限，但结合自动生成工具（如Doxygen、Clang）与规范绘制流程，仍可高效服务于程序分析与质量保障。

4.2 通过控制流图计算环路复杂度

通过控制流图计算环路复杂度（Cyclomatic Complexity）是评估程序逻辑复杂度的核心方法，其计算过程遵循以下三种常用方法，每种方法均基于控制流图的结构特征：

4.2.1、McCabe 公式法（边节点法）​​

​公式​：V(G)=E−N+2P

  • ​​E​​：控制流图中边的总数​（有向箭头线）；

  • ​​N​​：控制流图中节点的总数​（基本块或判定点）；

  • ​​P​​：​连通分量数​（单入口单出口程序默认为 1）。

​步骤​：

  1. ​绘制控制流图​：将代码转换为节点（语句块）和边（控制流向）组成的有向图，需拆分复合条件（如 if (a||b)拆为两个独立节点）。

  2. ​统计边数（E）与节点数（N）​​：

    • 例如：闰年判断程序的控制流图含 8 条边、6 个节点（含入口/出口节点）。

  3. ​计算复杂度​：代入公式 V(G)=E−N+2（P=1时简化）。

    ​示例​：某程序 E=8，N=6，则 V(G)=8−6+2=4。

4.2.2、区域计数法​

​公式​：V(G)=控制流图封闭区域数+1

  • ​封闭区域​：由边和节点围成的内部空间（需包含外部无限区域）。

​步骤​：

  1. ​绘制控制流图​：确保分支、循环结构清晰；

  2. ​识别封闭区域​：

    • 例如：图中有 3 个内部区域（如由循环、分支围成），加外部区域共 4 个区域，故 V(G)=4。

4.2.3、判定节点法​

​公式​：V(G)=P+1

  • ​​P​​：控制流图中判定节点数​（如 if、while、switch等分支点）。

​步骤​：

  1. ​标记判定节点​：

    • 示例：闰年程序含 3 个判定节点（对应 3 个 if条件），故 V(G)=3+1=4；

    • ​注​：多分支结构（如 switch）视为一个判定节点。

 ​三种方法对比与适用性​

​方法​

​公式​

​优点​

​缺点​

McCabe 公式法

V(G)=E−N+2

精确客观，适合自动化计算

需准确统计边/节点数

区域计数法

区域数 + 1

直观易用，适合简单控制流图

复杂图区域识别易漏

判定节点法

P+1

快速高效，直接关联代码逻辑

忽略非判定节点的结构复杂度

 ​关键注意事项​

  1. ​复合条件拆分​：

    • 逻辑表达式（如 if (a||b)）需拆分为多个独立判定节点，否则会低估复杂度。

  2. ​循环结构的处理​：

    • while/for循环视为一个判定节点，但需独立计算其分支路径。

  3. ​复杂度阈值建议​：

    • V(G)≤5：低风险，易于维护；

    • V(G)≥10：高风险，建议重构代码。

 ​综合示例（闰年判断程序）​​

int IsLeap(int year) {
    if (year % 4 == 0) {       // 节点①
        if (year % 100 == 0) {  // 节点②
            if (year % 400 == 0) // 节点③
                leap = 1;       // 节点④
            else leap = 0;      // 节点⑤
        } else leap = 1;        // 节点④
    } else leap = 0;            // 节点⑤
    return leap;                // 节点⑥
}

  • ​控制流图​：

    https://example.com/cfg-leapyear

  • ​复杂度计算​：

    • ​McCabe 法​：E=8，N=6→ V(G)=8−6+2=4；

    • ​区域法​：3 个内部区域 + 1 个外部区域 → V(G)=4；

    • ​判定节点法​：3 个 if节点 → V(G)=3+1=4。

​总结​

环路复杂度通过量化程序中的独立路径数（如 V(G)=4需设计至少 4 条测试路径），直接反映代码的测试难度和维护成本。​McCabe 公式法因其客观性最推荐，而判定节点法适合快速估算。实际应用中，建议结合工具（如 Doxygen、Clang）自动生成控制流图并计算复杂度，以提升评估效率。

4.3 IP城域网的业务控制流图

IP城域网作为城市级信息传输枢纽，其业务承载与协议运行遵循分层控制流逻辑。各类业务（如互联网接入、政企专线、视频监控、云业务等）在不同网络层次（接入层、汇聚层、核心层）中通过特定协议交互实现端到端流转。以下按业务类型和协议类别解析其程序控制流图：

4.3.1、业务类型与控制流图​

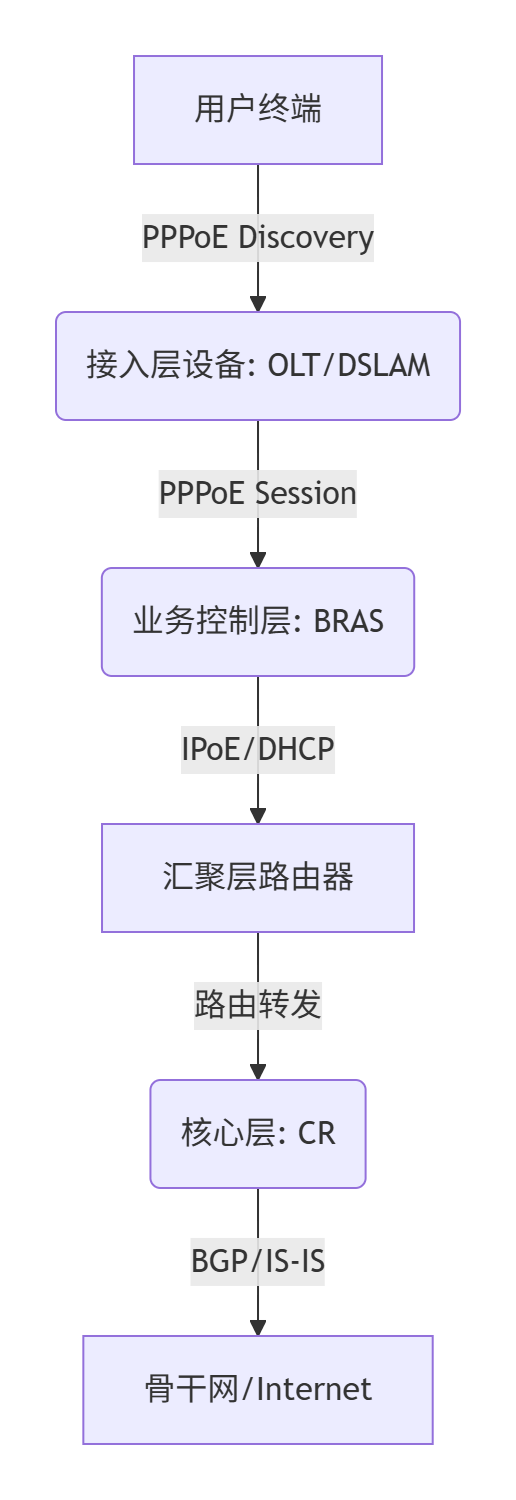

​1. 家庭/企业宽带业务（PPPoE/DHCP接入）​​

  • ​控制流图​：

    • ​关键协议​：

      • ​PPPoE​：用户认证与会话建立（BRAS终结）。

      • ​DHCP​：动态IP分配（BRAS或SR作为中继）。

      • ​QinQ​：扩展VLAN空间，隔离用户业务（接入层→汇聚层）。

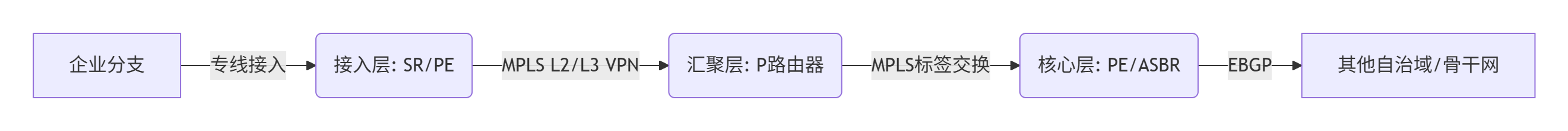

​2. 政企专线业务（MPLS VPN）​​

  • ​控制流图​：

    • ​关键协议​：

      • ​MPLS​：标签转发实现业务隔离，支持L2 VPLS/L3 VPN。

      • ​BGP​：跨域路由通告（核心层ASBR与骨干网交互）。

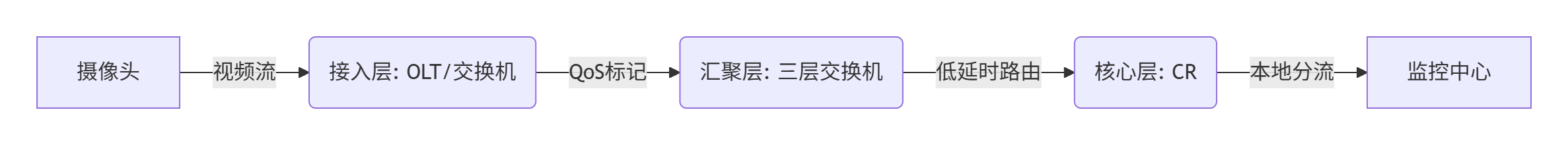

​3. 视频监控回传业务​

  • ​控制流图​：

    • ​关键协议​：

      • ​DiffServ​：三层网络基于DSCP标记优先级调度。

      • ​802.1p​：二层网络CoS标记保障传输优先级（接入层设备）。

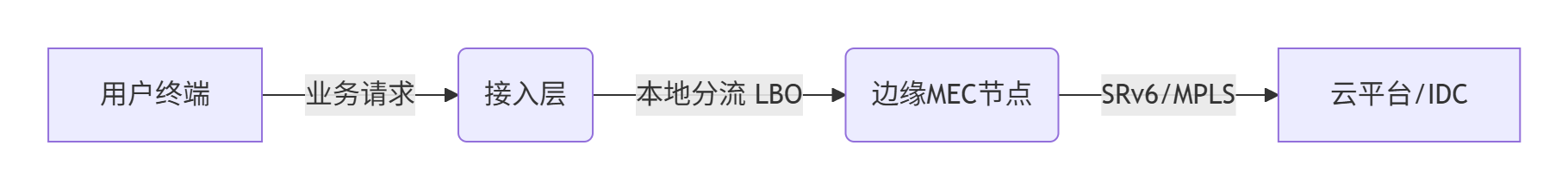

​4. 云业务与边缘计算（MEC）​​

  • ​控制图​：

    • ​关键协议​：

      • ​SRv6​：简化业务编排，支持灵活路径控制（核心层）。

      • ​MPLS-TE​：流量工程优化带宽利用率。

4.3.2、协议分层运行逻辑​

​1. 接入层协议​

  • ​PPPoE/DHCP​：用户认证与地址分配（BRAS终结）。

  • ​QinQ/802.1p​：VLAN扩展与业务优先级标记。

​2. 汇聚层协议​

  • ​MPLS​：VPN标签分发与转发（P路由器）。

  • ​IGMP/PIM​：组播复制支持IPTV/视频业务。

​3. 核心层协议​

  • ​IS-IS/OSPF​：高速路由收敛与链路状态同步。

  • ​BGP​：城域网出口路由策略（接收缺省路由/发布聚合路由）。

​4. 全网协同协议​

  • ​QoS策略​：

    • 三层DiffServ（BRAS/SR标记DSCP）。

    • 二层802.1p（接入交换机标记CoS）。

  • ​安全协议​：

    • ACL/防火墙过滤（业务控制层）。

4.3.3、控制流核心特征总结​

​业务类型​

​接入层控制点​

​核心协议​

​流量路径特点​

家庭宽带

BRAS

PPPoE/DHCP/QinQ

集中认证→骨干网出口

政企专线

SR/PE

MPLS/BGP

标签隔离→跨域直达

视频监控

OLT

DiffServ/802.1p

低延时本地回传

云业务

边缘MEC

SRv6/MPLS-TE

本地分流→智能路径调度

4.3.4、设计要点与挑战​

  1. ​扁平化架构​：减少层级（如接入层直连BRAS），降低时延。

  2. ​协议优化​：

    • IPv6/SRv6替代MPLS，简化协议栈。

    • SDN集中控制替代分布式协议（如OpenFlow调度流量）。

  3. ​故障恢复​：

    • 50ms环网保护（RPR/MSTP）。

    • BFD快速检测链路故障。

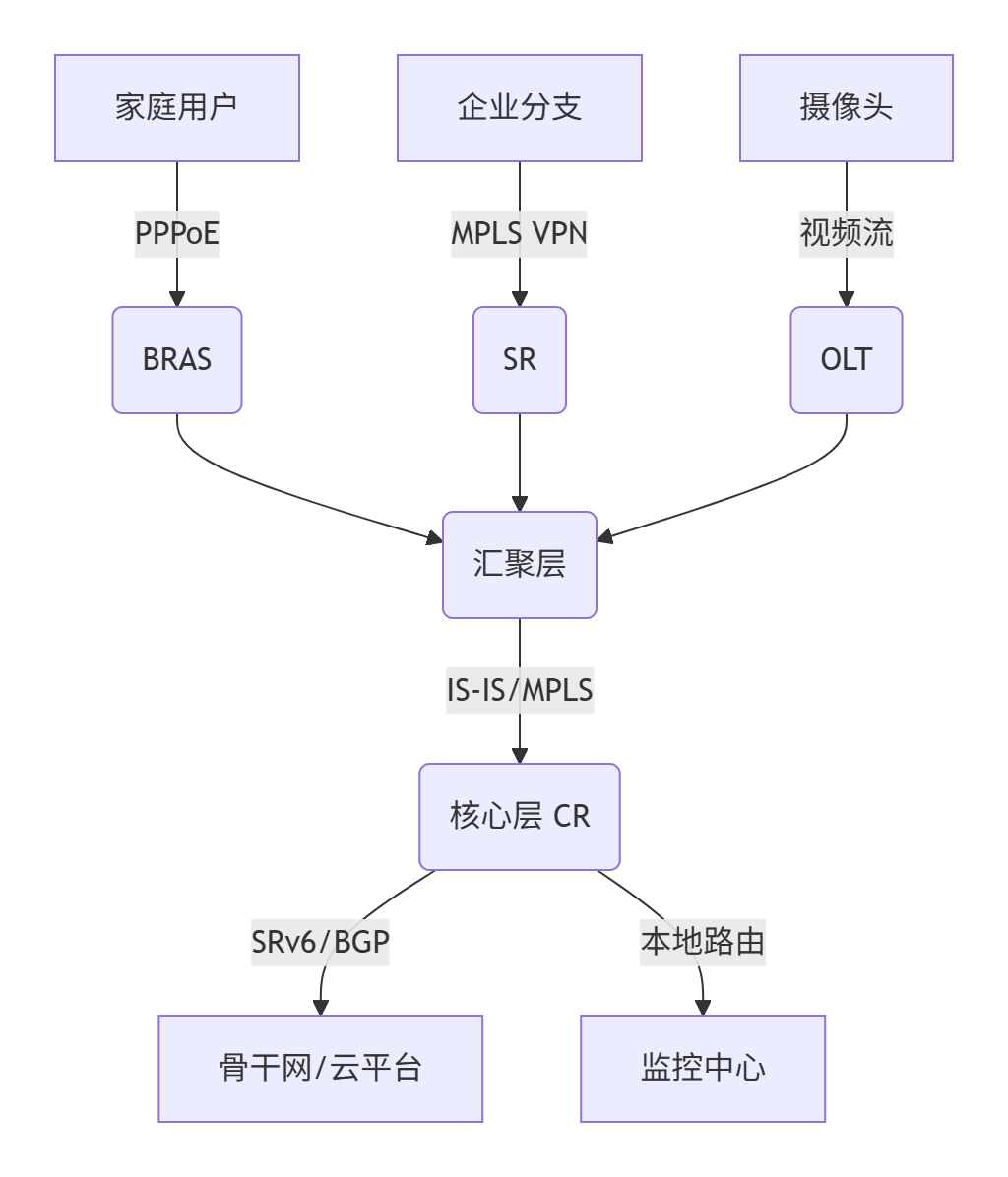

4.3.5、典型控制流图示例（综合业务）​​

​注解​：多业务在汇聚层按QoS标记分流，核心层通过协议栈实现智能调度。

 ​总结​

IP城域网业务控制流的核心在于分层协议协同与差异化路由策略​：

  • ​接入层​：业务识别与标记（VLAN/QoS）；

  • ​汇聚层​：流量聚合与VPN隔离；

  • ​核心层​：高速转发与策略出口（BGP/SRv6）。

    未来演进聚焦 ​SDN智能调度、协议简化​（IPv6/SRv6）及 ​边缘计算融合，以支撑低延时、高可靠的城域全业务承载。

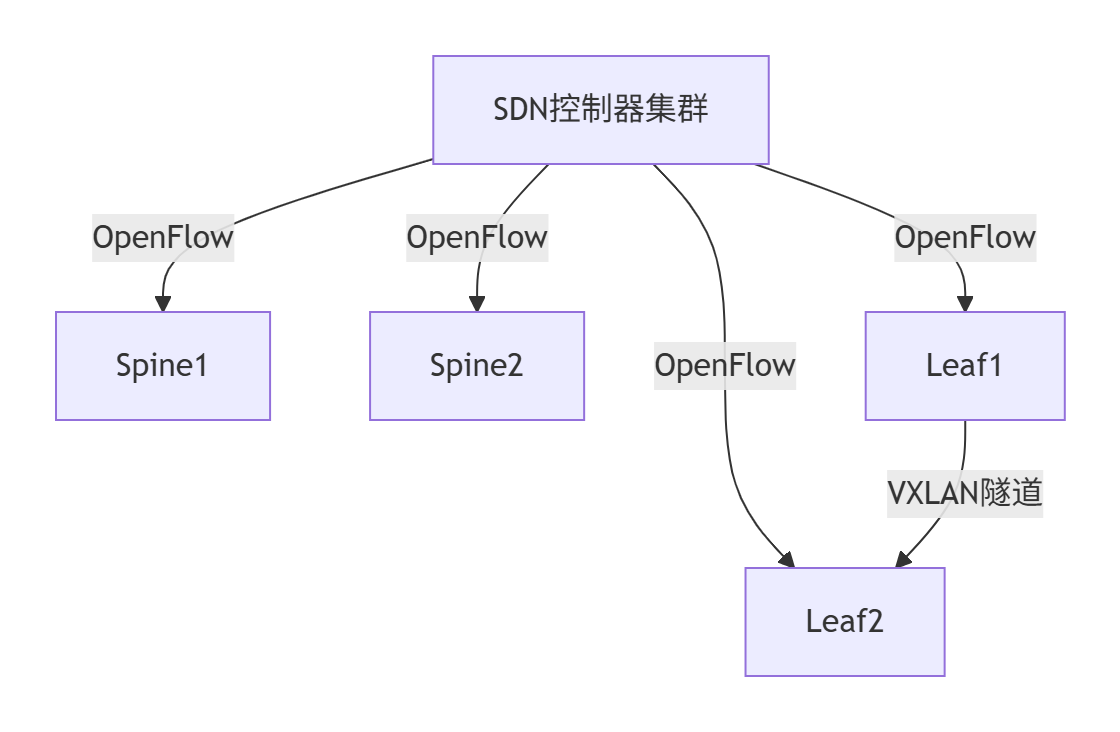

4.4 SDN（软件定义网络）架构控制流图

在SDN（软件定义网络）架构下，控制流图与传统网络的控制流图存在本质性差异，主要体现在架构设计、控制逻辑、路径决策和管理方式等方面。以下是主要区别的详细分析：

 ​1. 控制平面架构的差异​

  • ​传统网络​：

    采用分布式控制架构，每台设备（交换机/路由器）独立维护控制平面（路由计算）、管理平面（配置）和转发平面（数据包处理）。控制流图呈网状结构，节点间通过路由协议（如OSPF、BGP）交互，形成复杂的多路径决策逻辑。

  • ​SDN网络​：

    控制平面与转发平面分离，​集中化的SDN控制器​（如OpenDaylight）负责全网控制逻辑。控制流图呈现星型拓扑，控制器为核心节点，通过南向接口（如OpenFlow）向交换机下发流表规则，交换机仅执行转发动作。

 ​2. 控制流的路径与决策方式​

  • ​传统网络​：

    控制流路径由设备间协议交互决定。例如，路由更新需逐跳传递，路径选择依赖本地信息（如跳数、带宽），易导致次优路径或拥塞（如某链路满载时仍被选用）。

  • ​SDN网络​：

    控制流路径由控制器全局计算后下发。控制器基于全网视图（拓扑、流量负载）动态优化路径，例如通过多路径负载均衡（如ECMP）或流量工程（如MPLS-TE）避免拥塞。

 ​3. 逻辑集中与全局视图​

  • ​传统网络​：

    缺乏全局视角，设备仅知晓邻居状态。故障诊断需逐设备排查，耗时且易遗漏（如85%故障需用户投诉后才被发现）。

  • ​SDN网络​：

    控制器拥有全网实时状态视图​（拓扑、流量、故障），支持快速响应。例如：

    • 安全事件可动态调整流表隔离攻击流量；

    • 新业务部署通过API调用实现分钟级上线。

 ​4. 可编程性与自动化​

  • ​传统网络​：

    配置依赖命令行（CLI），变更需人工逐台操作，易出错且效率低（如策略更新需数小时）。

  • ​SDN网络​：

    通过北向接口​（RESTful API）开放可编程能力。应用层（如云平台）可调用控制器接口，实现自动化策略下发，例如：

    • 虚拟机迁移时自动更新网络策略；

    • 按需分配带宽（如Google数据中心链路利用率提升至近100%）。

 ​5. 协议栈的简化与标准化​

  • ​传统网络​：

    依赖多层协议栈（如TCP/IP+MPLS+路由协议），设备需支持复杂协议处理，导致硬件成本高且厂商兼容性差。

  • ​SDN网络​：

    南向接口标准化（如OpenFlow），​简化数据平面功能。交换机仅需匹配流表动作（转发、丢弃、修改包头），无需运行路由协议，降低硬件复杂度。

 ​6. 安全与可靠性挑战​

  • ​传统网络​：

    安全策略分散部署（如每台防火墙独立配置），难以协同响应新威胁。

  • ​SDN网络​：

    控制器成为单点失效风险源，需高可用设计（如多控制器集群）。

    • ​安全优势​：全局视图支持快速威胁遏制（如DDoS流量清洗）；

    • ​安全风险​：南向接口若未加密（如OpenFlow TLS非强制），易遭中间人攻击。

 ​总结：核心区别对比表​

​特性​

​传统网络控制流图​

​SDN控制流图​

​控制架构​

分布式（设备独立决策）

集中式（控制器全局决策）

​路径决策依据​

本地协议交互（如OSPF）

全局状态优化（如流量工程）

​可编程性​

低（CLI配置）

高（API驱动自动化）

​协议复杂度​

高（多层协议栈）

低（标准化南向接口）

​故障响应速度​

慢（人工排查）

快（控制器自动重路由）

​典型应用场景​

小型企业网、静态业务

数据中心、云平台、动态业务链

 ​演进趋势与挑战​

SDN通过控制逻辑集中化重构了网络控制流图，显著提升了灵活性、效率与智能化水平。然而，其集中式架构也引入了单点风险和安全漏洞，需通过控制器冗余、接口加密（如TLS）及软件定义安全（SDS）机制弥补。未来随着SRv6、AI驱动的控制器等技术的发展，SDN将进一步推动网络从“连通导向”向“服务导向”演进。

4.5 传统网络向SDN（软件定义网络）迁移

传统网络向SDN（软件定义网络）迁移时，控制流图需经历从分布式决策到集中式调度的深度重构，同时面临协议兼容性、架构过渡和安全范式转变等挑战。以下是关键改造点及典型挑战的详细分析：

​4.5.1、控制流图的关键改造​

​1. 架构重构：从分布式到集中式​

  • ​传统网络控制流​：

    控制逻辑分散在各设备（路由器/交换机），通过BGP、OSPF等协议逐跳协商路径，形成网状决策流。

  • ​SDN改造​：

    • ​剥离控制平面​：将设备本地的路由计算、策略决策上收至中央控制器（如ONOS、Cisco ACI），设备仅保留数据转发功能。

    • ​星型拓扑构建​：控制器成为唯一决策节点，通过南向接口（如OpenFlow）向交换机下发流表，控制流图简化为“控制器→交换机”的星型辐射结构。

      ​示例​：甜橙金融数据中心通过思科APIC控制器统一管理Leaf节点，策略由中心计算后下发。

​2. 决策机制变革：全局优化替代局部策略​

  • ​传统控制流局限​：路径选择依赖本地协议（如STP阻塞冗余链路），资源利用率低（<40%）。

  • ​SDN优化改造​：

    • ​动态流量工程​：控制器基于全网视图（拓扑、流量、拥塞）实时计算最优路径（如ECMP多路径负载均衡），提升带宽利用率至95%。

    • ​意图驱动策略​：业务需求（如低延迟、高安全）通过北向API输入，控制器自动翻译为底层流表规则（如为金融流量预留带宽）。

​3. 协议栈替换：开放接口替代私有协议​

  • ​南向接口标准化​：

    传统CLI/SNMP配置替换为OpenFlow、NETCONF等协议，实现控制器与设备的解耦交互。

    ​示例​：OVS交换机通过OpenFlow接收流表规则，实现VLAN隔离（ovs-ofctl add-flow）。

  • ​控制层虚拟化​：

    SDN控制器以VNF（虚拟化网络功能）形式部署在vDC中，支持弹性扩缩容。

​4. 故障恢复逻辑重构​

  • ​传统机制​：依赖协议收敛（OSPF/BGP需分钟级）。

  • ​SDN改造​：

    • ​控制器快速重路由​：通过BFD毫秒级检测故障，动态更新流表切换路径（收敛时间<50ms）。

    • ​带外管理联动​：控制器读取IPMI状态，自动隔离故障服务器（如BMC心跳丢失>3次触发迁移）。

4.5.2、迁移过程中的典型挑战​

​1. 混合控制流并存阶段的兼容性问题​

  • ​协议转换冲突​：

    传统设备运行BGP/OSPF，而SDN交换机依赖OpenFlow，需部署协议转换网关​（如BGP-LS注入控制器）或采用Hybrid模式（部分端口跑传统协议）。

  • ​策略一致性风险​：

    传统ACL与SDN流表策略可能冲突（如重叠的丢弃规则），需通过策略协调层​（如OpenDaylight的MD-SAL）校验规则优先级。

​2. 集中化架构的可靠性与性能瓶颈​

  • ​控制器单点失效​：

    集中控制器故障可能导致全网瘫痪。​解决方案​：部署多控制器集群（如ONOS Raft共识算法），故障切换<1秒。

  • ​流表规模爆炸​：

    大规模网络流表项超交换机TCAM上限（如低端设备仅8K条目）。​应对措施​：

    • 流表聚合（合并相似规则）。

    • 分级流表（首包上送控制器，后续流本地转发）。

​3. 安全范式的颠覆性变化​

  • ​控制信道安全​：

    南向接口（如OpenFlow）若未加密易遭中间人攻击。​强制要求​：启用TLS 1.3加密信道。

  • ​策略执行漏洞​：

    控制器被入侵可能导致全网策略篡改。​防护机制​：RBAC分级授权（如网络管理员仅读权限） + 控制器行为审计。

​4. 运维体系与技能的代际断层​

  • ​工具链不兼容​：

    传统网管工具（如Zabbix）无法直接监控SDN虚拟拓扑，需引入Telemetry流式采集（如InfluxDB存储时序数据）。

  • ​技能转型滞后​：

    运维人员需掌握Python/API编程能力。​案例​：某运营商迁移后30%传统网工需再培训。

4.5.3、关键改造实践方案​

​1. 渐进式迁移路径（参考中兴ElasticNet方案）​​

​阶段​

​控制流改造重点​

​技术支撑​

​初期（Hybrid）​​

核心业务SDN化，边缘保留传统网络

VXLAN Overlay隧道兼容传统Underlay

​中期（混合控制）​​

部署SDN控制器集群，通过BGP-LS同步传统路由信息

协议转换网关（如Quagga BGP to OpenFlow）

​终期（全SDN）​​

淘汰传统协议，控制器全域调度

控制器高可用集群 + AIOps故障预测
​2. 控制流图可视化工具升级​

  • ​传统工具​：依赖LLDP/SNMP绘制物理拓扑。

  • ​SDN工具​：

    • 控制器内置拓扑服务（如ONOS Topology View）实时展示虚拟/物理链路。

    • 集成Grafana可视化流量矩阵（如租户间通信热力图）。

 ​总结​

传统网络向SDN迁移的本质是控制流决策权从设备向控制器的转移，需同步解决架构、协议、安全及运维四维挑战：

  1. ​改造核心​：

    • 星型控制拓扑替代网状结构；

    • 全局策略驱动替代本地协议决策；

    • API编程替代CLI配置。

  2. ​破局关键​：

    • 混合控制阶段采用Overlay隧道兼容；

    • 控制器集群化+流表优化抵御性能瓶颈；

    • 零信任架构加固控制平面。

      迁移成功的标志不仅是技术切换，更需配套自动化工具链升级​（如Telemetry监控）和人员技能转型，方能释放SDN的敏捷性与智能化潜力。

4.6 控制流图

在SDN（软件定义网络）架构中，控制流图是实现流量工程优化的核心逻辑框架，通过集中式控制器对全网状态的动态感知和策略编程，显著提升负载均衡、路径优化等能力。以下是具体实现机制及关键技术解析：

4.6.1、基于控制流图的流量工程优化（以负载均衡为例）​​

控制流图通过全局视图建模和策略动态编程实现流量优化，其核心流程如下：

  1. ​状态采集​：控制器通过南向接口（如OpenFlow）实时收集交换机端口状态、链路利用率、流表统计等数据，构建全网拓扑与流量矩阵。

  2. ​路径计算​：基于最短路径算法（Dijkstra）、多目标优化（如NSGA-II）或机器学习模型（如LSTM预测流量峰值），生成负载均衡策略：

    • ​ECMP（等价多路径）​​：将流量均匀分散到多条等价路径上，避免单路径拥塞。

    • ​动态权重调整​：根据链路实时利用率（如空闲率>80%时增加权重）动态分配流量。

  3. ​策略下发​：控制器将优化后的流表规则下发给交换机，例如：

    # OpenFlow流表示例：基于链路负载的转发规则
if link_utilization > 80%:
    action = "output:backup_port"  # 切换至备份端口
else:
    action = "output:primary_port"
controller.install_flow(switch_id, match, action, priority=100)

​典型案例​：

  • ​Google B4网络​：

    • ​问题​：跨数据中心流量突发导致链路拥塞。

    • ​方案​：SDN控制器基于全局流量矩阵，动态调整MPLS-TE隧道权重，将负载均衡率提升至95%，延迟降低60%。

  • ​阿里云SLB（智能负载均衡）​​：

    • 控制器联动HAProxy，基于应用层特征（如HTTP请求率）动态扩展后端容器池，CPU利用率>80%时自动扩容。

4.6.2、全网状态视图的实时更新机制​

SDN控制器依赖以下技术实现全网状态秒级同步：

  1. ​南向接口协议​：

    • ​OpenFlow异步消息​：交换机主动推送端口状态变化（如PORT_STATUS消息）、流表统计（FLOW_STATS）等事件。

    • ​Telemetry流式采集​：通过sFlow/NetFlow协议实时上报流量采样数据，支持毫秒级监控。

  2. ​拓扑发现技术​：

    • ​LLDP（链路层发现协议）​​：控制器定期下发LLDP探测包，构建物理链路拓扑图。

    • ​BGP-LS（BGP链路状态）​​：在广域网场景下，通过BGP-LS协议收集跨域拓扑信息。

  3. ​状态存储与处理​：

    • ​时序数据库​：如TimescaleDB存储历史流量数据，支持趋势分析。

    • ​流处理引擎​：Apache Kafka + Flink实时处理Telemetry数据，检测异常（如CRC错误率>1%）。

​高可用设计​：

  • ​控制器集群​：ONOS/Raft共识算法实现多控制器状态同步，故障切换时间<1秒。

  • ​本地缓存​：交换机缓存热点流表，控制器故障时仍可维持基本转发。

4.6.3、关键技术与优化效果对比​

​技术组件​

​功能作用​

​优化效果举例​

OpenFlow 1.3+

支持组表/计量表

实现精细化的QoS带宽分配

SRv6（分段路由）

显式路径编程

跨域NVMe-oF延迟从20ms降至8ms

AI预测模型（LSTM）

流量峰值预测

提前调整路径，降低拥塞概率30%

P4可编程数据平面

自定义包头处理

实现RDMA流控（RoCEv2），吞吐提升40%

4.6.4、典型应用场景实现​

  1. ​数据中心无损网络​：

    • ​问题​：AI训练集群中RDMA流量对丢包敏感（丢包率>0.01%即导致性能骤降）。

    • ​方案​：

      • 控制器通过P4编程在交换机部署主动队列管理（ECN）​，标记拥塞包。

      • 动态分配高优先级队列给RDMA流量（DSCP=46），时延波动≤2%。

  2. ​工业互联网应急响应​：

    • 智能交通场景中，控制器基于车联网流量突发特征，实时调整信号灯控制策略，提升道路通行效率15%。

挑战与应对​

  • ​流表规模爆炸​：TCAM容量限制（低端设备仅8K条目）→ 采用流表聚合（合并相似规则）或分级流表（首包上送控制器）。

  • ​控制平面安全​：控制器易成DDoS目标 → 启用TLS 1.3加密信道 + RBAC权限控制。

  • ​协议兼容性​：传统设备无法支持OpenFlow → 部署Hybrid模式（SDN与传统网络共存），通过BGP-LS注入拓扑信息。

 ​总结​

SDN通过控制流图将流量工程抽象为“感知-决策-执行”闭环：

  1. ​感知层​：Telemetry + OpenFlow实现全网状态秒级采集；

  2. ​决策层​：基于全局视图的优化算法（如ECMP、SRv6）生成负载均衡策略；

  3. ​执行层​：流表动态编程（如P4）实现无损传输与低时延调度。

    未来随着AI与SRv6技术的深度集成，SDN将进一步向意图驱动网络（IBN）​​ 演进，实现“需求定义即策略生成”的自动化流量优化。

4.7 控制流图在SDN迁移前后的核心变化及效果

以青海银行数据中心SDN改造项目为例，详细说明控制流图在SDN迁移前后的核心变化及效果对比。该项目是西北地区首个将SDN架构应用于数据中心核心区域的城市商业银行案例，覆盖主备双数据中心，具有典型代表性。

4.7.1、改造前：传统网络控制流图​

​1. 架构与决策机制​

  • ​拓扑结构​：三层架构（接入层→汇聚层→核心层），依赖生成树协议（STP）避免环路，导致50%链路被阻塞闲置。

  • ​控制流逻辑​：

    • ​分布式决策​：每台交换机独立运行STP/OSPF协议，路径计算依赖本地信息，收敛时间>1秒。

    • ​网状控制流​：设备间通过协议交互形成复杂决策网，故障时需逐跳更新路由。

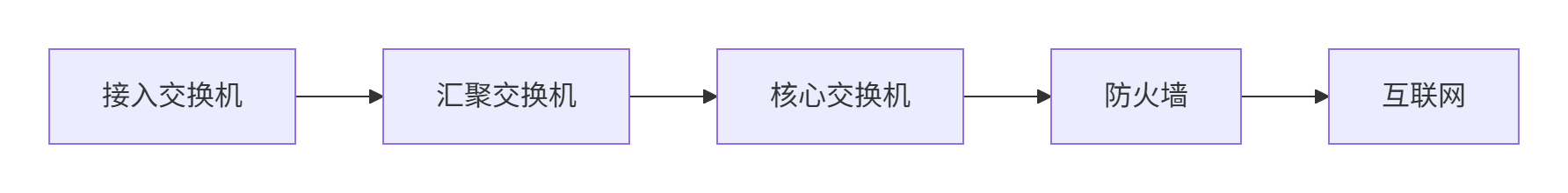

      ​控制流图示例​：

​2. 关键问题​

  • ​流量调度僵化​：东西向流量需绕行核心层，延迟增加30%。

  • ​故障恢复慢​：STP收敛需秒级，跨中心故障影响范围大。

  • ​运维复杂​：策略调整依赖CLI逐设备配置，易出错。

4.7.2、改造后：SDN控制流图​

​1. 架构与决策机制​

  • ​拓扑结构​：Spine-Leaf扁平化架构（Leaf接入服务器，Spine高速互联），​链路利用率提升至95%​。

  • ​控制流逻辑​：

    • ​集中决策​：SDN控制器集群（3+3高可用）全局管理，实时计算最优路径。

    • ​星型控制流​：控制器通过OpenFlow协议直接下发流表至所有交换机。

      ​控制流图示例​：

​2. 核心改造点​

  • ​路径动态优化​：

    • 控制器基于实时流量负载，通过ECMP多路径分发流量（如金融业务优先保障带宽）。

    • ​东西向流量​：Leaf间通过VXLAN隧道直连，延迟降低50%。

  • ​故障恢复机制​：

    • BFD毫秒级检测链路故障，控制器自动切换路径（收敛时间<50ms）。

    • M-LAG技术替代堆叠，主备数据中心链路冗余，业务零中断。

4.7.3、控制流图关键对比​

​维度​

​改造前（传统网络）​​

​改造后（SDN）​​

​拓扑结构​

三层树状（阻塞链路多）

Spine-Leaf扁平化（全链路活跃）

​控制决策​

分布式（设备独立计算）

集中式（控制器全局优化）

​协议栈​

STP/OSPF/BGP多协议堆叠

OpenFlow+VXLAN简化协议栈

​流量路径​

南北向绕行核心层，东西向瓶颈

东西向Leaf直连，南北向智能调度

​故障收敛​

秒级（STP协议限制）

毫秒级（控制器动态重路由）

​运维模式​

CLI逐设备配置

API自动化策略下发

4.7.4、改造效果验证​

  1. ​性能提升​：

    • 用户带宽从50~100Mbps提升至1Gbps，上传/下载速率翻10倍。

    • 流量分析回溯系统实时定位故障，运维效率提升70%。

  2. ​业务敏捷性​：

    • 容器迁移时网络策略自动跟随（如Kubernetes Pod跨节点迁移无需手动配置）。

  3. ​安全强化​：

    • 微分段技术实现东西向流量隔离，防火墙旁挂Service Leaf，策略一键生效。

补充案例：中国矿业大学南湖校区融合网改造​

  • ​改造策略​：采用“摘叶子”法逐步迁移，先建SDN主干网（新树干），再将楼宇网络（叶子）逐一切换。

  • ​控制流变化​：

    • ​改造前​：各楼宇独立网关，策略分散配置。

    • ​改造后​：控制器统一管理18座楼宇374台设备，多网（有线/无线/IoT）融合承载。

  • ​效果​：带宽提升10倍，运维工作量下降70%。

4.7.5、行业参考：LG Uplus与爱立信合作案例​

  • ​挑战​：5G核心网需支持NFV与SDN协同，实现业务动态编排。

  • ​控制流改造​：

    • 传统BGP/MPLS策略 → SDN控制器（OpenDaylight商用版）集中管理VNF链路。

  • ​关键创新​：

    • 北向API开放给云平台，实现“策略定义即网络生成”（如IoT业务链自动开通）。

 ​SDN迁移对控制流图的核心变革​

  1. ​拓扑重构​：从树状阻塞→Spine-Leaf无阻塞架构，释放链路潜力。

  2. ​决策权转移​：分布式协议→控制器集中计算，路径全局最优。

  3. ​协议简化​：多协议栈→OpenFlow/VXLAN，降低运维复杂度。

  4. ​故障响应​：被动收敛→主动重路由，可靠性数量级提升。

  5. ​业务驱动​：CLI配置→API自动化，支持云原生动态需求。

​案例启示​：SDN迁移不仅是设备替换，更是控制流逻辑的重构——通过集中化、自动化与全局视图，解决传统网络的控制平面碎片化问题，释放网络敏捷性潜力。

4.8 混合网络阶段的策略一致

在混合网络阶段（即传统网络与SDN共存的状态），确保传统协议（如OSPF、BGP）与SDN控制器的策略一致性是核心挑战。以下是关键问题与技术方案，结合工业实践与研究进展进行系统分析：

​策略一致性的核心挑战​

  1. ​决策逻辑冲突​

    • 传统设备基于分布式协议（如OSPF计算最短路径），而SDN控制器基于全局视图优化路径（如负载均衡），两者目标可能冲突，导致环路或黑洞。

  2. ​策略翻译偏差​

    • 传统ACL、路由策略需转换为SDN流表，若语义转换不精确（如IP前缀匹配范围错误），会导致安全漏洞或转发异常。

  3. ​状态同步延迟​

    • 传统设备状态更新慢（秒级），SDN控制器需实时感知全网状态，时延差可能引发短暂策略失效。

 ​技术方案与实现机制​

 ​1. 协议转换与策略映射​

  • ​协议转换网关​：

    物理设备（如西门子SCALANCE网关）解析传统协议报文（如Modbus），转换为OpenFlow流表项，确保策略语义一致。例如：

    • 工业场景中，Profinet转EtherCAT网关将Profinet主站指令映射为EtherCAT从站动作，通过预定义规则库保证转换准确性。

  • ​策略抽象层（如HybNET）​​：

    在控制器侧构建统一策略模型，将传统路由策略（如BGP路由属性）编译为SDN流表匹配字段（如DSCP、VLAN ID），避免手工配置错误。

2. 控制器层协同框架​

  • ​分布式控制平面集成（如SYMPHONY）​​：

    • 传统路由服务器（LRS）与SDN控制器共享决策权：

      • LRS处理传统域内OSPF路由计算；

      • SDN控制器优化跨域流量（如MPLS-TE隧道）；

      • 通过共识协议​（如Raft）同步路由表与流表，确保路径决策一致。

  • ​混合SDN控制器（如OpenDaylight+Quagga）​​：

    在控制器集群中部署传统路由协议栈（Quagga），通过BGP-LS将传统拓扑注入SDN全局视图，实现统一路径计算。

3. 动态策略冲突检测与消解​

  • ​实时校验引擎（如Exodus）​​：

    • 解析传统设备配置（Cisco CLI）→ 生成中间策略描述 → 与SDN流表比对差异。

    • ​冲突类型​：

      • ​转发冲突​：传统静态路由与SDN动态路径重叠（优先级仲裁）；

      • ​安全冲突​：传统ACL拒绝流量被SDN流表允许（自动插入阻断规则）。

  • ​增量式策略部署​：

    采用蚁群算法优化流表更新顺序，优先更新关键路径规则，减少不一致时间窗口（实验显示丢包率降低40%）。

 ​4. 状态同步与故障恢复​

  • ​带内遥测（In-band Telemetry）​​：

    传统设备通过sFlow上报流量统计，控制器结合BFD快速检测链路故障，触发混合域重路由（收敛时间<50ms）。

  • ​控制器冗余与状态复制​：

    • ONOS多控制器集群通过Raft协议同步网络状态；

    • 传统设备故障时，SDN控制器接管转发（需预配置备份流表）。

 ​典型方案对比与适用场景​

​技术方案​

​核心机制​

​优势​

​局限性​

​适用场景​

协议转换网关

硬件级报文转换

实时性强，兼容工业协议

成本高，仅支持特定协议组合

工厂自动化、物联网边缘

策略抽象层（HybNET）

虚拟化策略模型

支持多厂商设备，策略翻译精准

需定制开发，部署复杂

大型企业网、云数据中心

控制器协同（SYMPHONY）

分布式+集中式决策融合

保留传统设备自治性，全局优化

共识延迟影响动态策略响应

运营商骨干网

蚁群流表优化

智能调度更新顺序

显著降低不一致窗口

计算开销大，需控制器支持

高实时性业务（如金融交易）

 ​总结与建议​

混合网络策略一致性的本质是分布式自治与集中优化的博弈，需分场景选择方案：

  1. ​工业控制场景​：优先采用硬件协议网关​（如Profinet转EtherCAT），确保实时性与确定性；

  2. ​大型企业网/数据中心​：部署策略抽象层+冲突检测引擎​（如Exodus），平衡灵活性与安全性；

  3. ​运营商网络​：基于BGP-LS+多控制器共识​（如ONOS Raft），实现跨域流量工程与故障快速恢复。

​未来方向​：结合区块链构建可信策略账本（如控制器集群的PBFT共识），实现策略变更的不可篡改审计。混合网络是过渡态，最终目标应是全SDN化——在此期间，上述方案是规避“策略分裂”的关键保障。

4.9 混合网络（传统网络与SDN共存）阶段的数据流图和控制流图

在混合网络（传统网络与SDN共存）阶段，数据流图（DFD）、控制流图（CFG）和时序图（Sequence Diagram）是描述系统逻辑、控制流程和交互时序的关键工具。以下结合其核心要素、设计要点及典型应用场景进行系统分析：

4.9.1、数据流图（DFD）​​

​核心要素与混合网络特性​

  1. ​基本组成​

    • ​外部实体​：传统设备（如路由器）、SDN控制器、用户终端。

    • ​数据流​：协议转换流（如BGP→OpenFlow）、策略同步数据（ACL→流表）。

    • ​加工（处理）​​：

      • ​协议转换网关​：解析传统协议（OSPF）并转换为SDN流表规则。

      • ​策略抽象层​：统一策略模型（如HybNET），编译传统策略为SDN匹配字段。

    • ​数据存储​：共享策略库（存储混合策略）、流表缓存（临时存储转换规则）。

  2. ​混合网络难点​

    • ​策略冲突检测​：传统ACL与SDN流表可能冲突（如重叠的丢弃规则），需实时校验引擎（如Exodus）比对差异。

    • ​数据守恒挑战​：传统设备状态更新慢（秒级），SDN需实时感知，时延差导致短暂策略失效。

​典型应用场景​

  • ​5G核心网混合承载​：

    • 数据流图描述传统BGP路由与SDN控制器（OpenDaylight）间的策略转换，通过BGP-LS同步拓扑信息，确保跨域流量一致性。

  • ​工业物联网边缘​：

    • 协议网关将Modbus数据流转换为OpenFlow指令，支持PLC设备与SDN边缘控制器交互。

4.9.2、控制流图（CFG）​​

​核心结构与混合优化​

  1. ​节点与边设计​

    • ​节点​：

      • 传统路由模块（运行OSPF/BGP）、SDN控制器集群（全局计算路径）、协议转换接口。

      • ​关键节点​：分布式控制器（如ONOS集群），通过Raft协议同步状态。

    • ​边​：

      • 控制流分支：根据链路状态动态切换路径（如BFD检测故障后切换至DTN模块）。

      • 回边：循环检测路由通断（探测分组周期性发送）。

  2. ​混合控制逻辑​

    • ​路径决策​：控制器基于全网视图优化流量，传统设备按本地协议转发，通过共识接口​（如SYMPHONY框架）协调决策。

    • ​故障恢复​：

      • SDN控制器毫秒级重路由（收敛<50ms）。

      • 传统设备依赖协议收敛（OSPF需秒级），需预配置备份流表。

​典型应用场景​

  • ​战场通信网络​：

    • 控制流图融合MANET（移动自组网）与DTN（延迟容忍网络）：

      • 有路由时：控制器通过OpenFlow下发流表，走MANET路径。

      • 无路由时：触发DTN模块以“存储-携带-转发”模式传输。

  • ​数据中心Hybrid架构​：

    • 叶子交换机同时连接传统核心路由器（BGP）与SDN控制器，控制流图中需标注南北向协议转换接口。

4.9.3、时序图（Sequence Diagram）​​

​交互流程与时间敏感行为​

  1. ​关键交互序列​

    • ​协议转换阶段​：

      sequenceDiagram
    participant 传统设备
    participant 协议网关
    participant SDN控制器
    传统设备->>协议网关： 发送OSPF路由更新
    协议网关->>SDN控制器： 转换为OpenFlow消息
    SDN控制器->>协议网关： 下发流表规则
    协议网关->>传统设备： 注入BGP-LS路由

    • ​策略同步过程​：

      • 控制器北向API调用策略引擎，校验传统ACL与SDN流表优先级，避免黑洞策略。

  2. ​时延敏感点​

    • ​探测分组交互​：DTN模块构造TTL=1的探测包，若50ms内未收到回复则切换至DTN传输。

    • ​控制器集群同步​：ONOS多控制器状态同步时延<1秒，确保流表一致性。

​典型应用场景​

  • ​金融网络混合迁移​：

    • 时序图展示传统防火墙与SDN控制器间的策略同步：

      • 秒级完成ACL→流表转换，但传统设备配置生效延迟可能导致3-5秒策略断层。

  • ​智能家居边缘计算​：

    • 用户指令经传统Zigbee网关转换至SDN边缘控制器，时序图需标注MQTT消息与OpenFlow指令的映射时延（通常<100ms）。

4.9.4、三图对比与协同应用​

​维度​

​数据流图（DFD）​​

​控制流图（CFG）​​

​时序图（Sequence Diagram）​​

​核心目标​

描述数据流动与处理逻辑

展示程序执行路径与控制分支

细化对象间交互时序

​混合网络难点​

策略语义转换偏差

传统/SDN决策逻辑冲突

协议转换时延不匹配

​典型元素​

协议转换网关、共享策略库

分布式控制器、动态切换边

探测分组、超时事件

​优化方向​

实时校验引擎（Exodus）

共识接口（SYMPHONY）

增量式策略部署（蚁群算法）

​适用场景​

跨域策略同步（如BGP-LS）

故障恢复路径切换（MANET→DTN）

控制器-设备指令交互

总结​

在混合网络阶段：

  1. ​数据流图聚焦协议与策略的转换逻辑，需通过网关解决语义鸿沟；

  2. ​控制流图揭示路径决策的动态分支，依赖控制器集群协调传统/SDN域；

  3. ​时序图量化交互过程的时延瓶颈，尤重探测机制与策略生效断层。

    ​协同关键​：以SDN控制器为枢纽，通过BGP-LS同步拓扑、增量式策略部署规避不一致性，最终实现“控制集中化、转发异构化”的平滑迁移。

4.10 数据流图（DFD）、控制流图（CFD）和时序图

在云存储系统中，数据流图（DFD）、控制流图（CFD）和时序图是描述架构逻辑、控制流程和交互时序的核心工具。以下结合不同I/O场景（如随机读、顺序写、冷热数据分层等）展开详细分析，并附图示说明：

4.10.1、云存储基础架构中的图示​

​1. 数据流图（DFD）​​

​核心元素与云存储特性​

  • ​外部实体​：用户终端、应用服务器、外部云服务（如API网关）。

  • ​加工节点​：

    • ​请求处理​：接收并解析用户请求（如PUT/GET操作）。

    • ​数据分片​：大文件切割为块（如128MB/块）。

    • ​加密/压缩​：透明数据加密（TDE）、压缩算法（如Zstandard）。

  • ​数据存储​：

    • 对象存储桶（如OSS）、块存储卷（如ESSD云盘）、冷归档存储（如Glacier）。

  • ​数据流​：

    • 上传流：用户数据→加密→分片→多副本写入（如3副本策略）。

    • 下载流：数据检索→解密→重组→返回用户。

​典型分层DFD示例​

graph TD
    A[用户] -->|上传请求| B(请求处理)
    B -->|数据分片| C[加密模块]
    C -->|分片数据流| D[(对象存储OSS)]
    D -->|副本同步| E[(跨区域复制)]
    E -->|元数据更新| F[元数据库]

4.10.2、I/O场景下的控制流图（CFD）​​

​1. 小文件随机读（如数据库事务）​​

  • ​控制逻辑​：

    • 节点1：接收读请求，检查本地缓存（SSD缓存命中？）。

    • 节点2：缓存未命中→触发后端存储I/O（ESSD云盘随机读）。

    • 分支：若时延>10ms → 启动并行预取机制。

graph LR
    A[请求接收] -->|缓存命中| B[返回数据]
    A -->|缓存未命中| C[ESSD随机读]
    C -->|低时延| D[数据返回]
    C -->|高时延| E[并行预取]
​2. 大文件顺序写（如视频上传）​​

  • ​控制流优化​：

    • 分块上传（每块128MB）→ 并行写入多节点 → 块合并（原子性校验）。

    • 流量控制：令牌桶算法限制写入速率（防带宽拥塞）。

​3. 冷热数据分层（自动迁移）​​

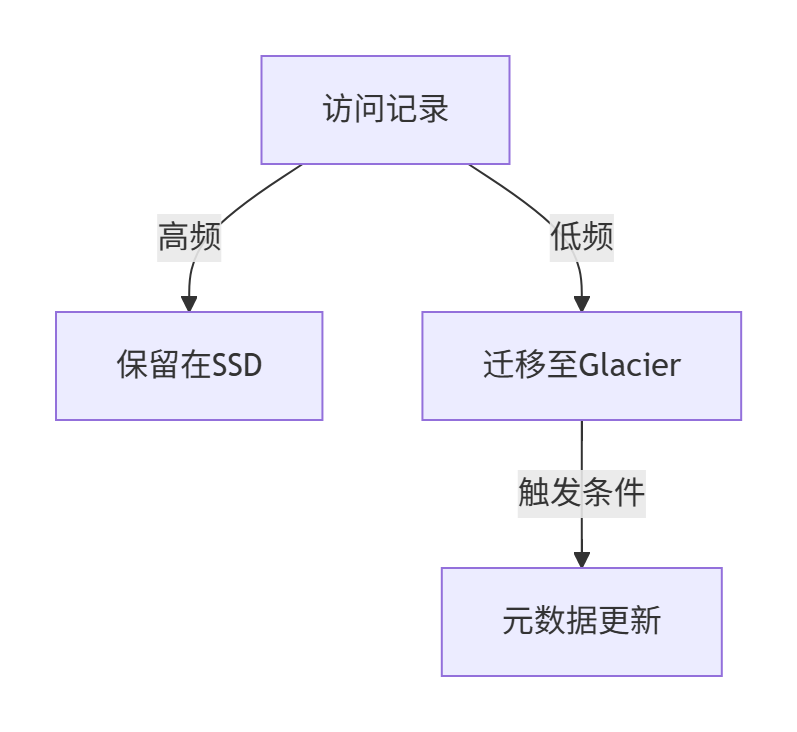

  • ​控制决策​：

    • 监控节点：统计访问频率（LastAccessTime）。

    • 条件分支：

      • 30天未访问 → 迁移至冷归档存储（如OSS Glacier）。

      • 高频访问 → 回迁至SSD缓存层。

4.10.3、时序图：关键I/O交互流程​

​1. 高并发读场景​

​2. 写一致性保障（多副本同步）​​

4.10.4、不同I/O场景的图示对比​

​场景​

​数据流图核心特征​

​控制流图关键分支​

​时序图关注点​

​小文件随机读​

缓存→后端存储的数据流

缓存命中/未命中分支

读延迟（μs级）

​大文件顺序写​

分片→并行写入流

流量控制与分片合并

吞吐量（GB/s）

​冷热数据迁移​

热存储→冷存储的数据流

访问频率阈值判断

迁移触发时延（异步）

​多副本同步​

主节点→副本的数据复制流

ACK超时重试机制

写入一致性（强/最终）

4.10.5、优化实践与挑战​

​1. 性能瓶颈识别​

  • ​数据流图暴露问题​：冗余加密导致吞吐下降 → 采用硬件加速加密（如Intel QAT）。

  • ​时序图分析​：高并发下元数据库延迟 → 引入缓存（Redis缓存元数据）。

​2. 可靠性设计​

  • ​控制流图改进​：

    • 副本写入失败 → 自动切换副本节点（控制流重试分支）。

    • 数据损坏 → 触发CRC校验与修复。

​3. 成本优化​

  • ​冷热分层控制流​：

    • 基于访问模式自动降冷 → 节省存储成本70%+（如OSS低频访问存储）。

总结​

云存储系统的图示需分场景定制：

  1. ​数据流图​：揭示数据移动路径（如分片、加密、副本），适合分析吞吐瓶颈和存储分层；

  2. ​控制流图​：刻画决策逻辑（如缓存策略、迁移条件），用于优化异常处理与资源调度；

  3. ​时序图​：量化I/O交互时延（如读写响应），精准定位高延迟环节。

​未来方向​：结合AI预测模型（如LSTM预测访问热点），在控制流图中动态预加载数据，进一步压缩I/O延迟。

4.11 存储系统多服务器间的数据移动

在存储系统中，多服务器间的数据移动涉及分片、加密、副本等核心流程。以下基于数据流图（DFD）、时序图和控制流图（CFD）进行结构化分析，并结合不同存储架构展开说明：

4.11.1、数据流图（DFD）：多服务器数据移动路径​

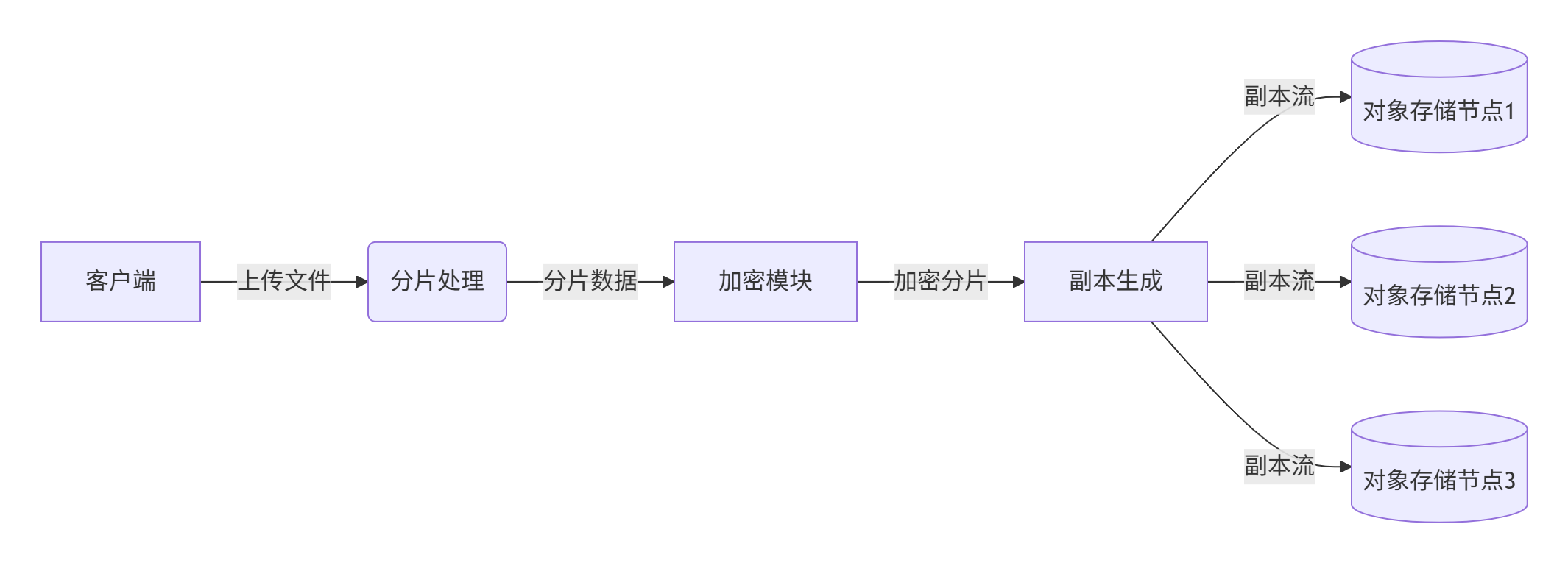

​1. 核心元素与流程​

  • ​外部实体​：客户端、存储节点（服务器）、密钥管理服务（KMS）。

  • ​加工节点​：

    • ​数据分片​：大文件切割为固定大小块（如128MB），支持并行传输。

    • ​加密模块​：透明数据加密（TDE），密钥由KMS动态分配。

    • ​副本生成​：基于分布式协议（如Ceph CRUSH算法）创建多副本。

  • ​数据存储​：

    • ​临时缓存​：内存缓存分片数据（如Redis）。

    • ​持久化存储​：对象存储（如AWS S3）、分布式文件系统（如HDFS）。

  • ​数据流​：

  • ​关键路径​：

    • ​分片流​：文件→分块→并行分发至不同服务器。

    • ​加密流​：内存中加密（AES-256），密钥通过TLS通道从KMS获取。

    • ​副本流​：三副本写入（主副本节点接收数据，同步复制到两个从节点）。

​2. 典型场景示例​

  • ​AI训练集群​：

    • ​数据预处理​：原始数据从对象存储层（HDD）顺序读取→计算服务器清洗→加密后写入全闪存层（SSD）。

    • ​训练阶段​：GPU服务器随机读取分片数据，模型检查点（Checkpoint）加密后同步写入三副本。

  • ​分布式数据库​：

    • ​分片写入​：MySQL分库分表数据通过SSL加密，基于一致性哈希算法分发到不同物理节点。

4.11.2、时序图：跨服务器数据移动关键阶段​

​1. 强一致性副本写入流程（以Ceph为例）​​

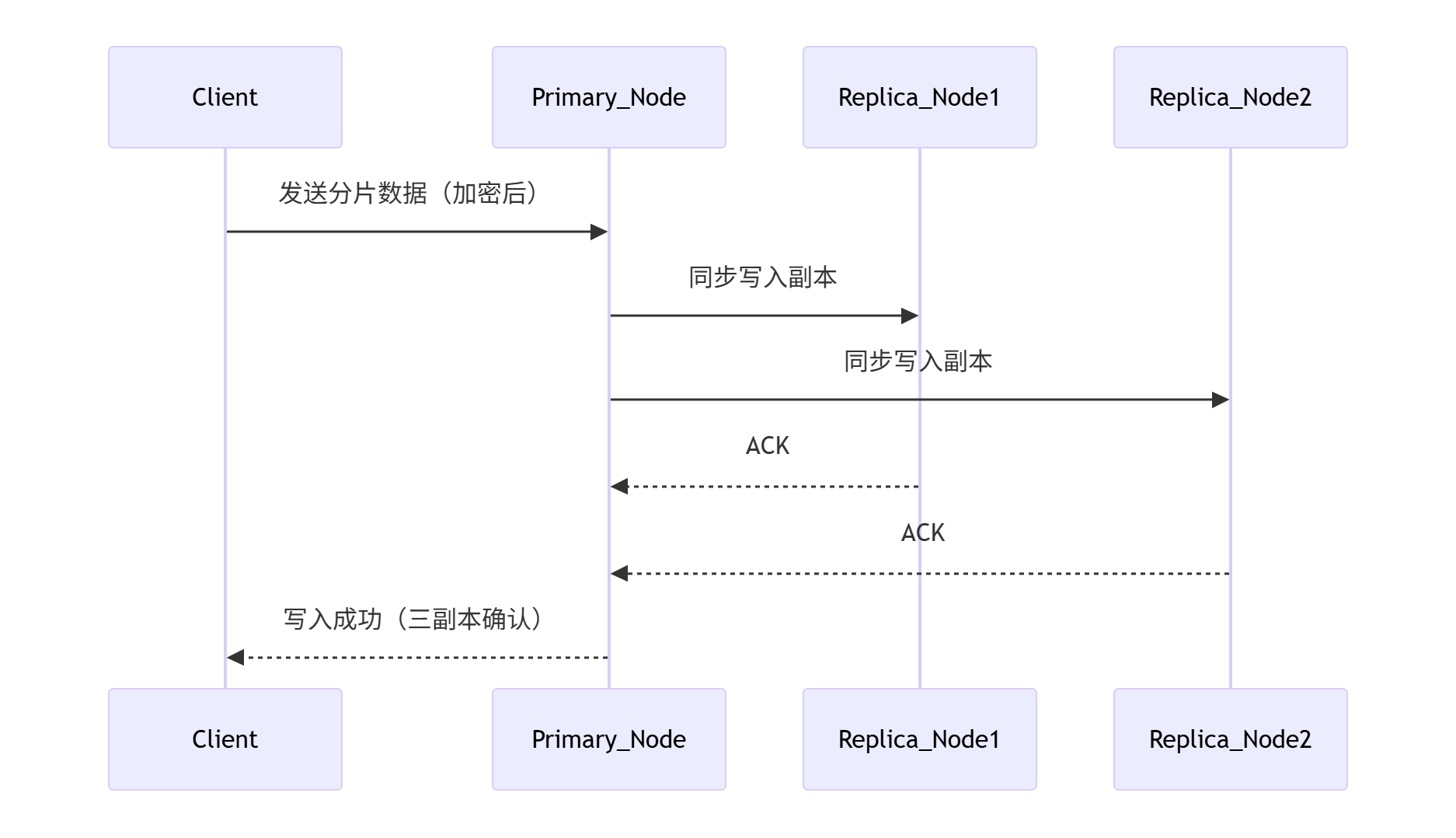

​时间敏感点​：

  • ​加密延迟​：内存中AES加密耗时约50μs/GB（取决于CPU性能）。

  • ​网络传输​：10GbE网络下分片传输延迟约1ms/100MB。

  • ​副本确认​：跨机房同步增加RTT（如10ms），强一致性需等待最慢副本响应。

​2. 故障切换时序（多路径场景）​​

  • ​链路故障检测​：多路径软件（如Linux DM-Multipath）通过BFD协议毫秒级感知故障。

  • ​切换动作​：

    • 路径失效→重选备份路径→会话重建（iSCSI需CHAP重新认证）→未完成I/O重定向。

  • ​总切换时间​：亚秒级（硬件交换机）至5秒（软件多路径）。

4.11.3、控制流图（CFD）：决策逻辑与异常处理​

​1. 核心控制节点​

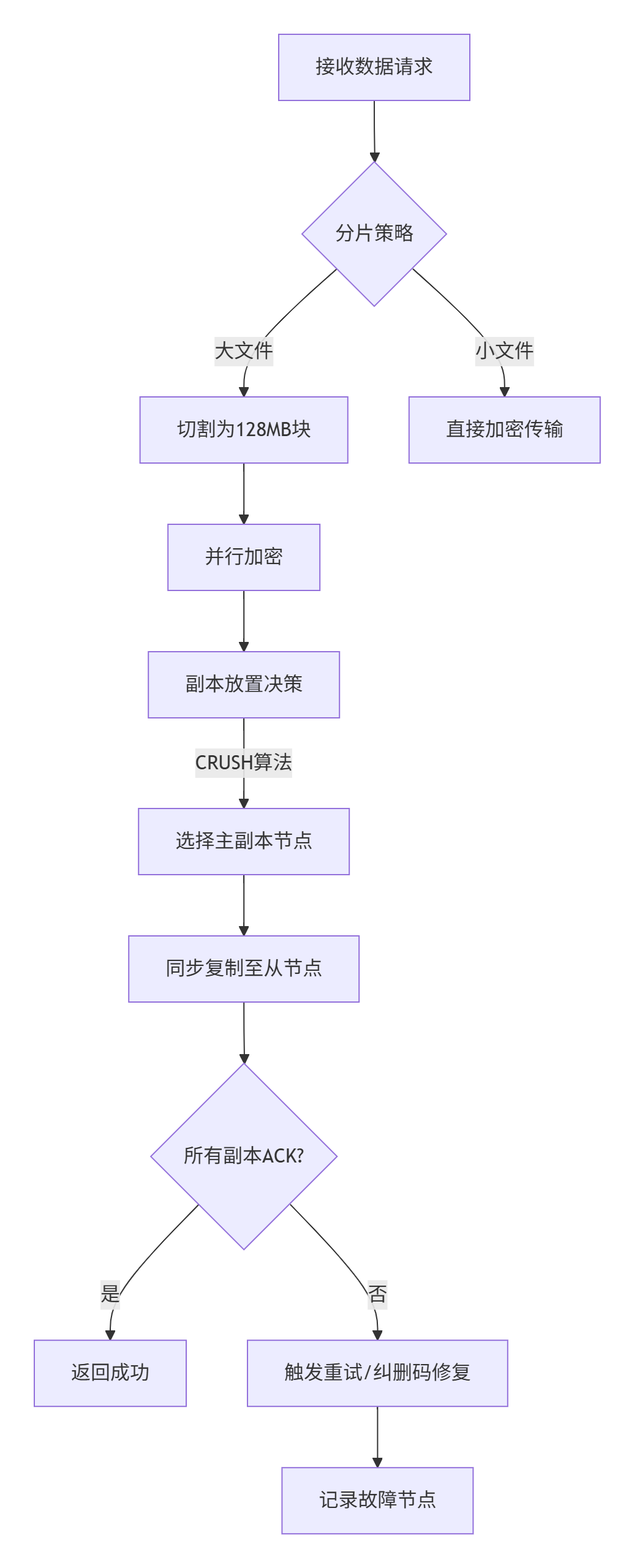

​关键分支​：

  • ​副本放置策略​：

    • ​负载均衡​：优先选择低负载节点（基于实时监控数据）。

    • ​拓扑感知​：跨机架/可用区分布副本，避免单点故障。

  • ​异常处理​：

    • ​副本写入超时​：切换节点并标记原节点下线。

    • ​解密失败​：触发密钥轮换流程，重新拉取KMS密钥。

​2. 多路径负载均衡控制​

  • ​路径选择策略​：

    • ​轮询（Round-Robin）​​：均匀分配I/O请求。

    • ​加权最少使用（Weighted Least-Used）​​：避开高延迟路径。

  • ​故障响应​：

    • 路径失效→流量切换→通知存储控制器更新拓扑。

4.11.4、性能瓶颈与优化方向​

​环节​

​瓶颈现象​

​优化策略​

​分片传输​

小文件分片元数据开销大

合并小文件（如Hadoop HAR）

​加密计算​

CPU占用率高导致延迟增加

硬件加速（Intel QAT）

​副本同步​

跨地域复制RTT过高

异步复制+本地读（如Ceph Async Replication）

​多路径切换​

故障切换时间波动

硬件交换机链路聚合（Brocade vPC）

总结​

  • ​数据流图​：揭示分片、加密、副本的并行移动路径，需关注跨层级数据转换（如HDD→SSD）。

  • ​时序图​：量化网络延迟与一致性权衡，强副本同步需牺牲部分延迟。

  • ​控制流图​：动态决策副本放置与故障恢复，依赖全局状态感知（如负载、拓扑）。

​设计建议​：结合业务场景选择副本策略——AI训练侧重高吞吐（异步副本+大分片），金融系统优先强一致（同步复制+多路径冗余）。未来可探索智能预取​（基于LSTM预测访问模式）进一步压缩数据移动延迟。

4.12 OpenStack的多维图

OpenStack 作为开源云计算平台，其架构可通过多种 UML 和 SysML 图进行可视化表达。以下是基于核心组件的多维度架构图解析：

4.12.1、静态结构图​​

1. ​类图（Class Diagram）

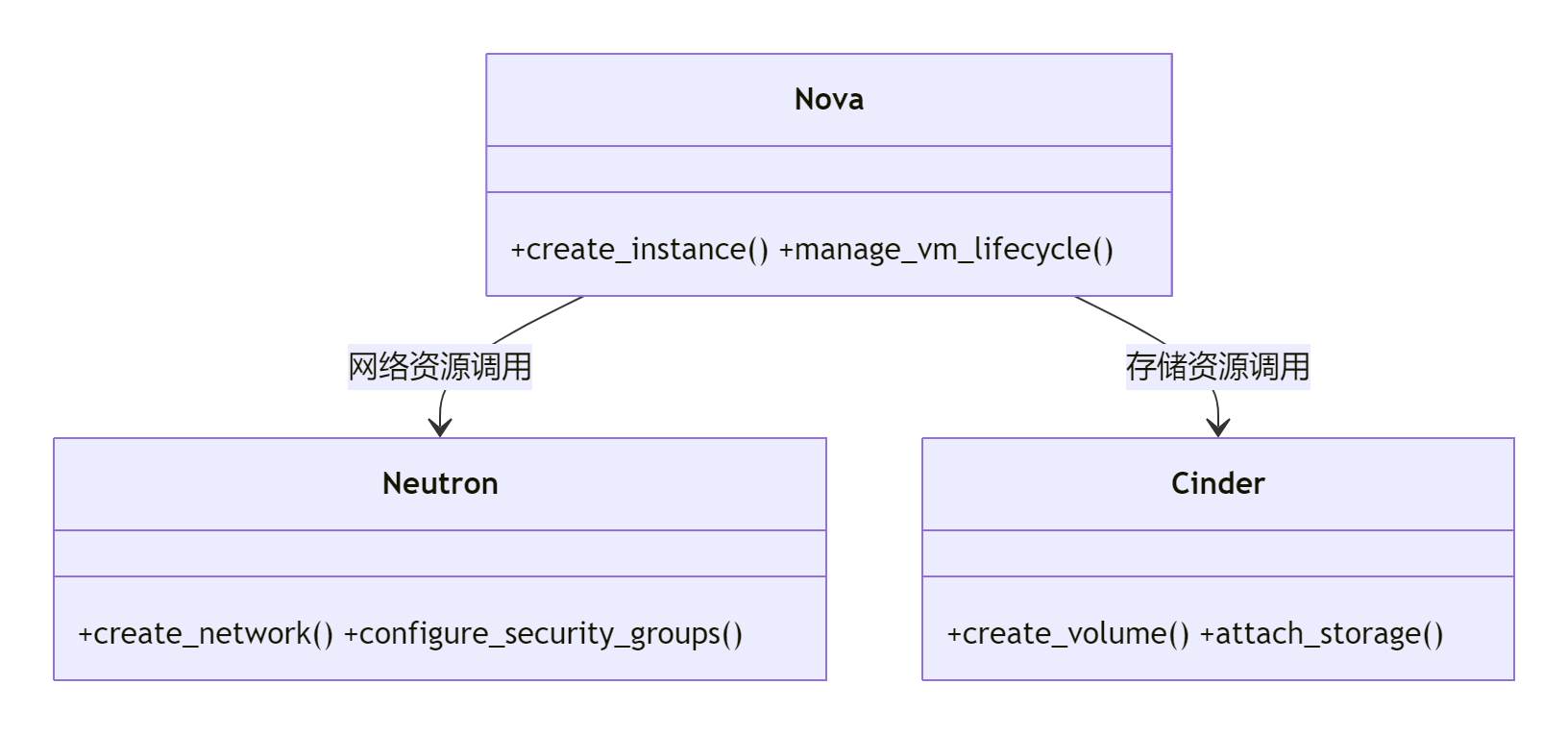

  • ​​核心组件关系​​：展示 Nova、Neutron、Cinder 等服务的接口与依赖。

  • ​​依据​​：组件 API 设计规范（如 Nova 的 compute-api）。

2. ​**​组件图（Component Diagram）

  • ​​服务模块化​​：突出 Keystone、Glance、Swift 等服务的独立性及交互接口。

  • ​​关键接口​​：

    • Keystone 提供认证端点（Endpoint）

    • Glance 提供镜像上传/下载接口 。

3. ​​部署图（Deployment Diagram）

  • ​​三节点架构​​：

    flowchart
    subgraph 控制节点
        keystone[Keystone] --> nova_ct[Nova-API]
        nova_ct --> neutron_ct[Neutron-Server]
    end
    subgraph 计算节点
        nova_compute[Nova-Compute] --> hypervisor[KVM]
    end
    subgraph 存储节点
        cinder_vol[Cinder-Volume] --> ceph[CEPH 集群]
    end
    neutron_ct --> nova_compute : 网络配置
    nova_ct --> cinder_vol : 存储卷挂载

  • ​​物理映射​​：控制节点管理计算/存储节点资源 。

4.12.2、动态行为图​​

1. ​**​序列图（Sequence Diagram）

  • ​​虚拟机创建流程​​：

    sequenceDiagram
    participant User
    participant Nova
    participant Neutron
    participant Cinder
    User->>Nova: 创建虚拟机请求
    Nova->>Neutron: 分配网络
    Neutron-->>Nova: 返回网络ID
    Nova->>Cinder: 挂载存储卷
    Cinder-->>Nova: 返回卷路径
    Nova-->>User: 虚拟机启动成功

  • ​​依据​​：OpenStack API 调用链（Nova → Neutron → Cinder）。

2. ​状态机图（State Machine Diagram）

  • ​​虚拟机生命周期​​：

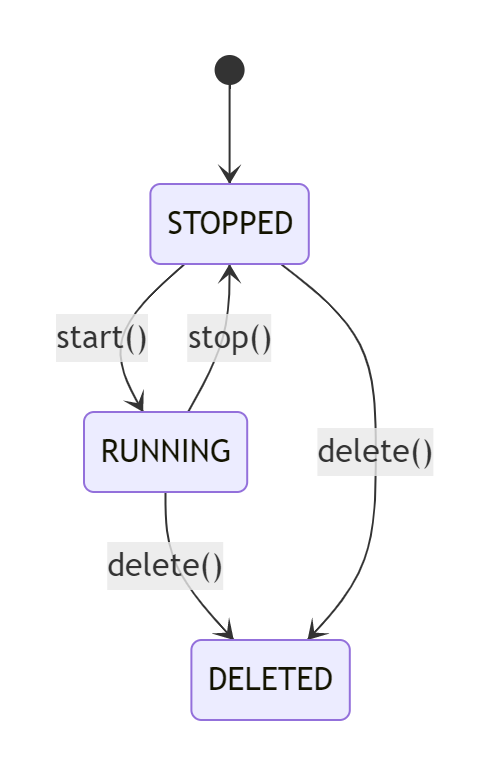

  • ​​状态迁移​​：基于 Nova 的 VMState状态机 。

3. ​活动图（Activity Diagram）

  • ​​服务故障恢复流程​​：

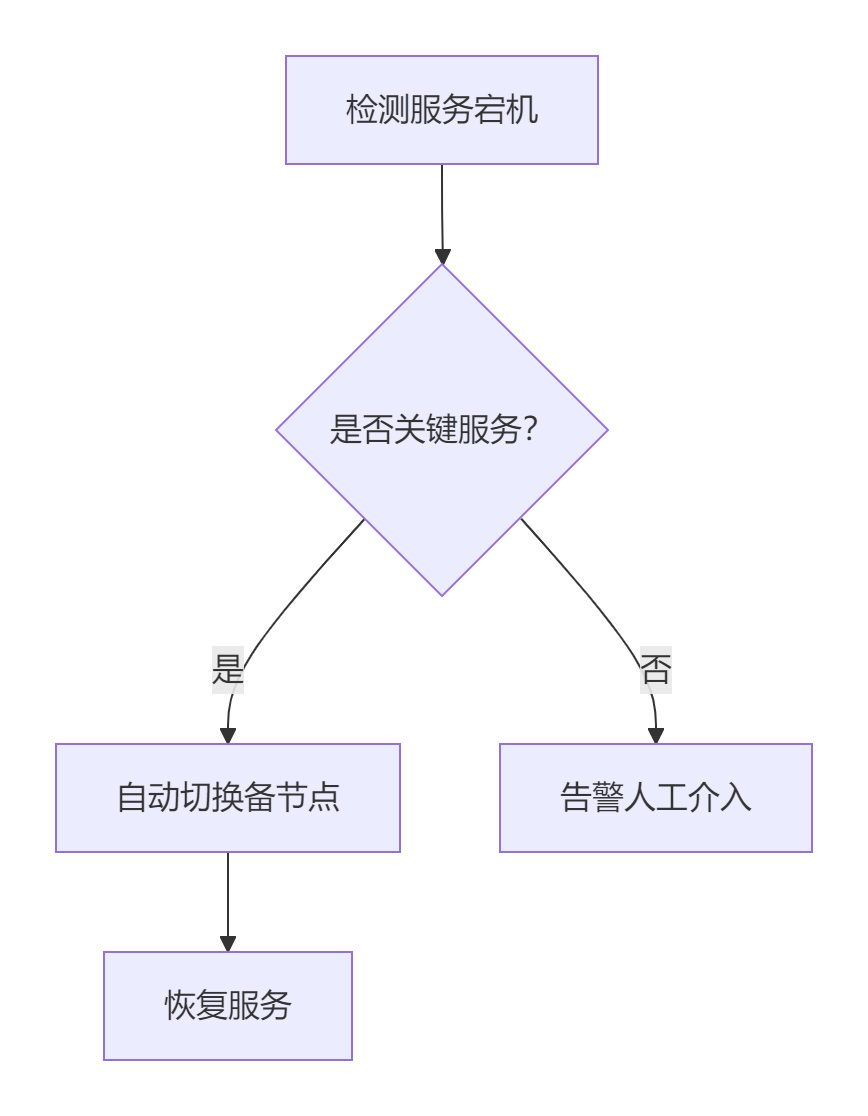

  • ​​高可用设计​​：Neutron L3 Agent 的 HA 机制 。

4.12.3、交互与数据流图​​

1. ​通讯图（Communication Diagram）

  • ​​跨服务认证​​：

  • ​​令牌传递​​：Keystone 的 Token 验证流程 。

2. ​数据流图（Data Flow Diagram）

  • ​​镜像上传流程​​：

  • ​​存储路径​​：Glance 支持 Swift/文件系统/Ceph 后端 。

4.12.4、组合视图​​

1. ​组合结构图（Composite Structure Diagram）

  • ​​Nova 服务内部结构​​：

    +---------------------+
|       Nova          |
|---------------------|
| - API              |
| - Scheduler        |
| - Compute Manager  |
| - Conductor        |
+---------------------+
     | 调用
     v
+---------------------+
| Hypervisor (KVM)    |
+---------------------+

  • ​​组件分层​​：API 层与底层虚拟化交互 。

2. ​​交互概览图（Interaction Overview Diagram）

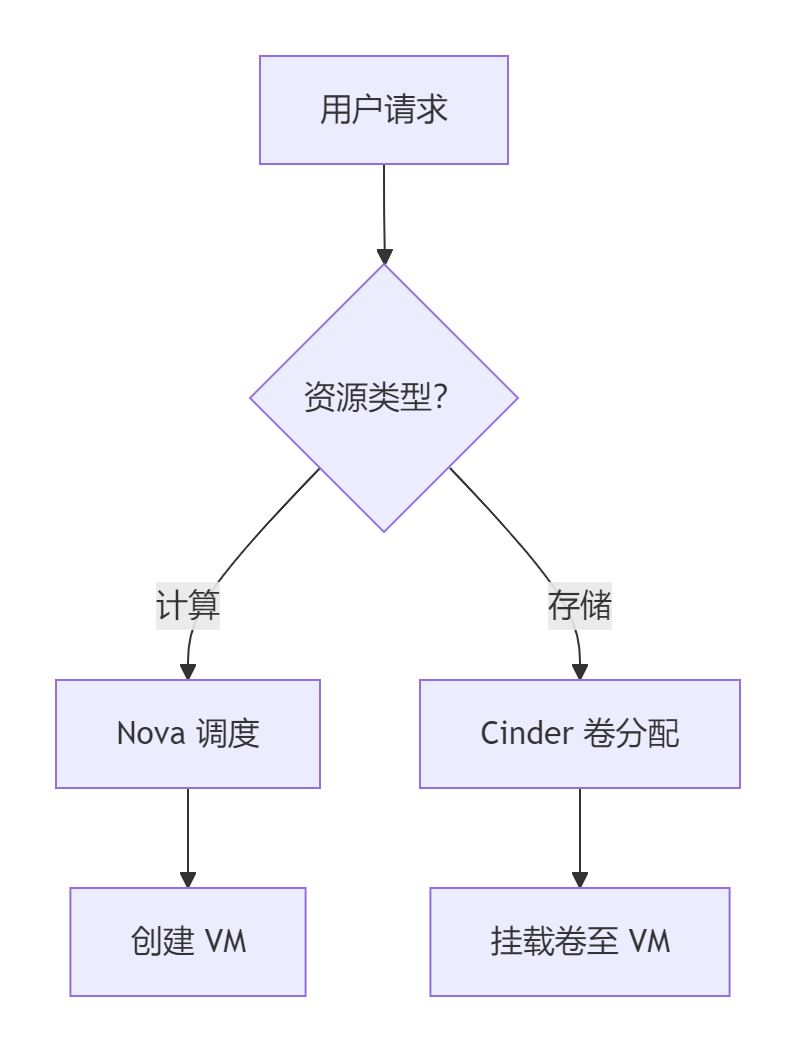

  • ​​混合云资源调度​​：

    flowchart
    A[用户请求] --> B{资源类型？}
    B -->|计算| C[Nova 调度]
    B -->|存储| D[Cinder 卷分配]
    C --> E[创建 VM]
    D --> F[挂载卷至 VM]

  • ​​跨组件协同​​：Heat 编排服务整合流程 。

4.12.5、包图（Package Diagram）

  • ​​服务模块分组​​：

    +------------------------+
|   OpenStack Core       |
|------------------------|
| - nova                 |
| - neutron              |
| - cinder               |
|------------------------|
|   Supporting Services  |
| - keystone             |
| - glance               |
+------------------------+

  • ​​依赖关系​​：核心服务依赖于 Keystone 认证 。

​​总结：核心图表应用场景​​

​​图表类型​​

​​适用场景​​

​​OpenStack 示例​​

​​类图​​

组件接口与依赖关系

Nova 调用 Neutron 网络 API

​​序列图​​

跨服务调用时序

虚拟机创建流程

​​部署图​​

物理节点角色分配

三节点架构（控制/计算/存储）

​​状态机图​​

资源生命周期管理

虚拟机状态迁移

​​数据流图​​

存储/网络数据处理路径

Glance 镜像存储流程

通过多维度图表可全面解析 OpenStack 架构：

  • ​​静态结构​​ → 类图/组件图/包图

  • ​​动态行为​​ → 序列图/状态机图/活动图

  • ​​系统集成​​ → 部署图/组合结构图

    工具建议：Mermaid 生成动态图，Draw.io 绘制静态拓扑，结合 OpenStack 官方架构文档深化设计细节 。

4.13 KVM虚拟化架构的完整UML图示体系

KVM虚拟化架构的完整UML图示体系，涵盖静态结构、动态行为及系统部署视角，结合核心组件与工作流程进行分级呈现：

4.13.1、静态结构图​​

1. ​​类图（Class Diagram）​
​

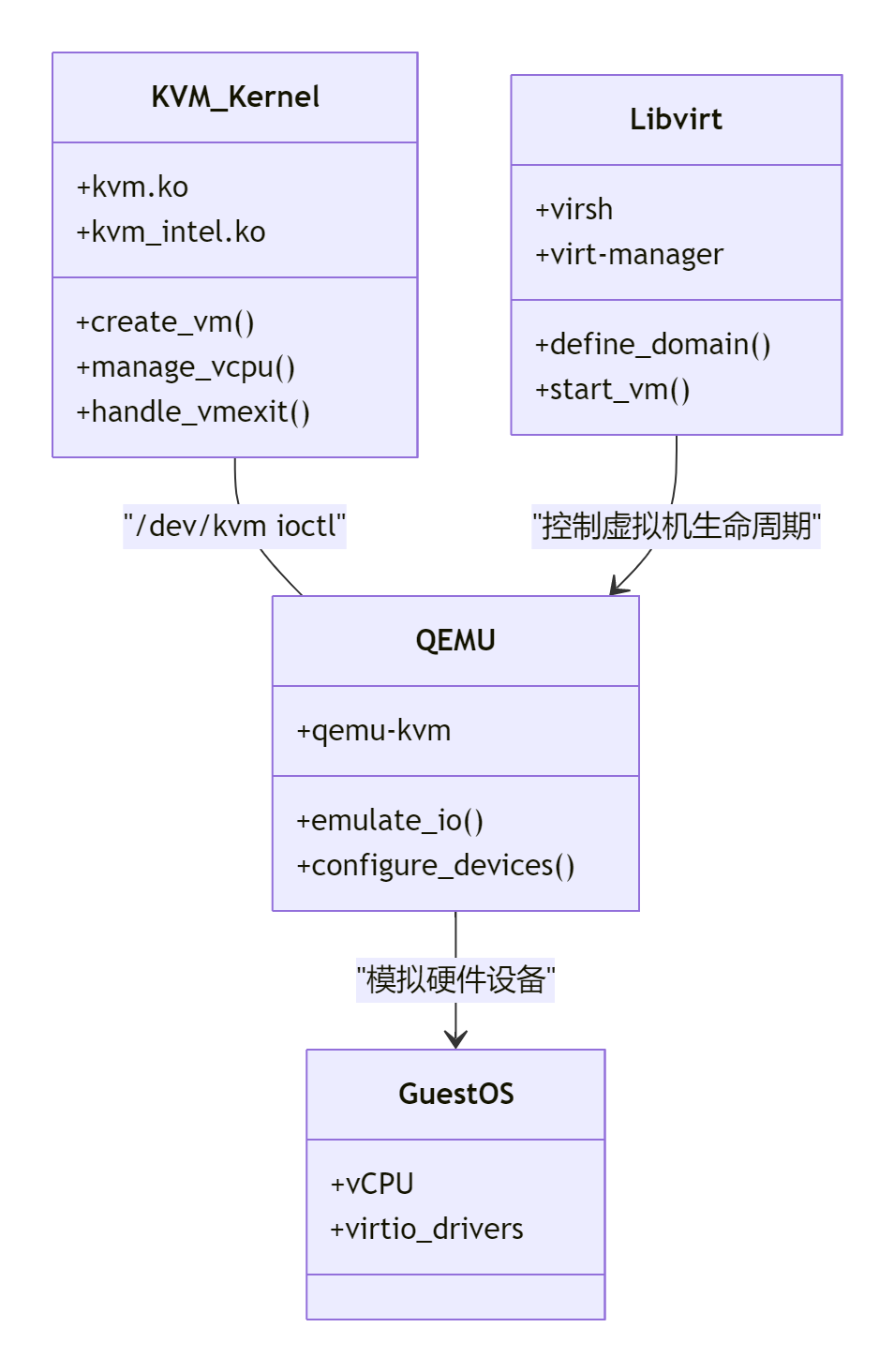

展示KVM核心模块的静态关系：

  • ​​核心关系​​：

    • Libvirt通过API驱动QEMU

    • QEMU通过ioctl操作/dev/kvm与内核模块交互

    • GuestOS使用virtio驱动与QEMU虚拟设备通信

2. ​​组件图（Component Diagram）​​

描述系统模块化架构：

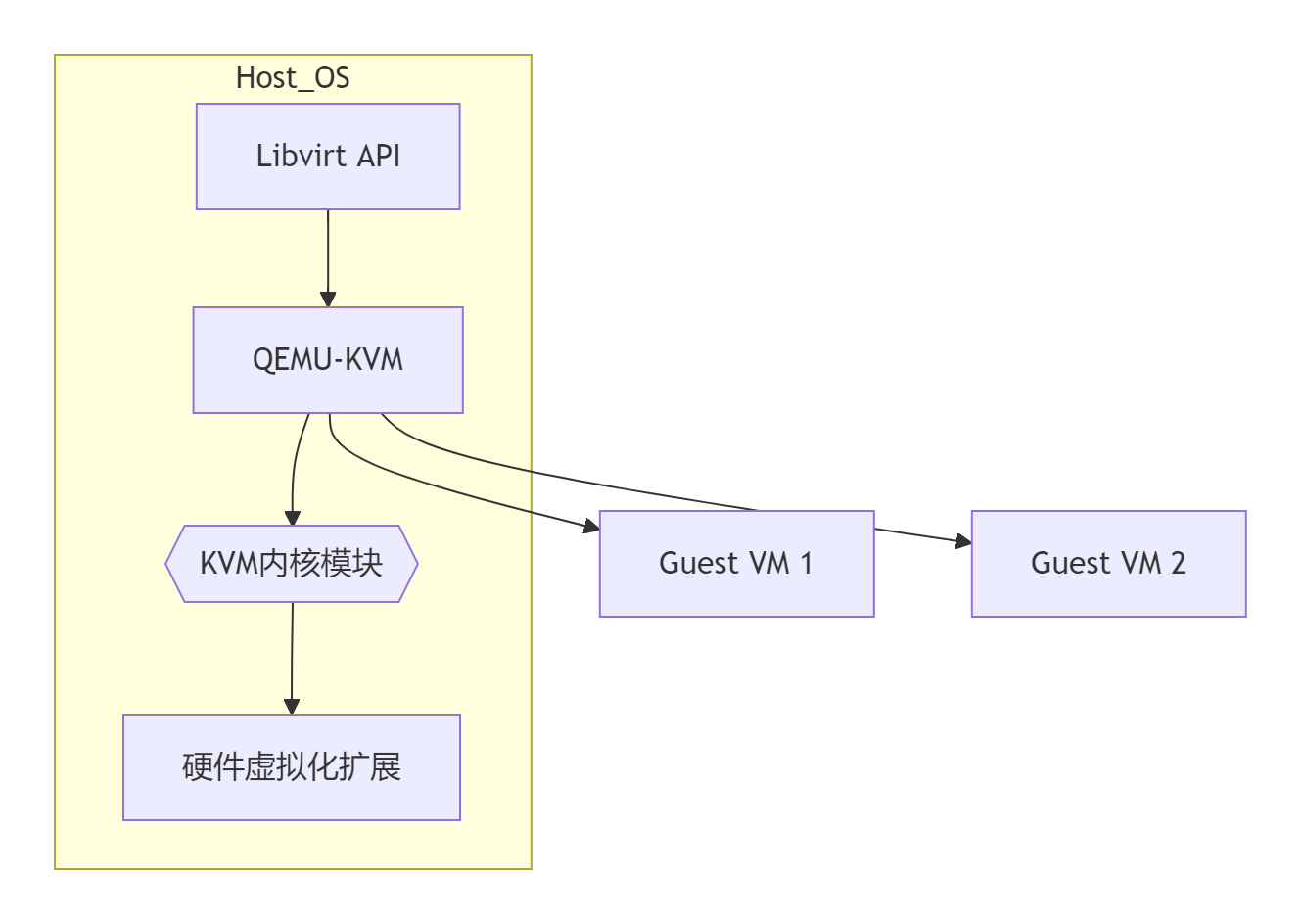

  • ​​关键交互​​：

    • QEMU作为设备模拟器，KVM处理CPU/内存虚拟化

    • 硬件辅助虚拟化（Intel VT-x/AMD-V）由KVM直接调用

3. ​​部署图（Deployment Diagram）​​

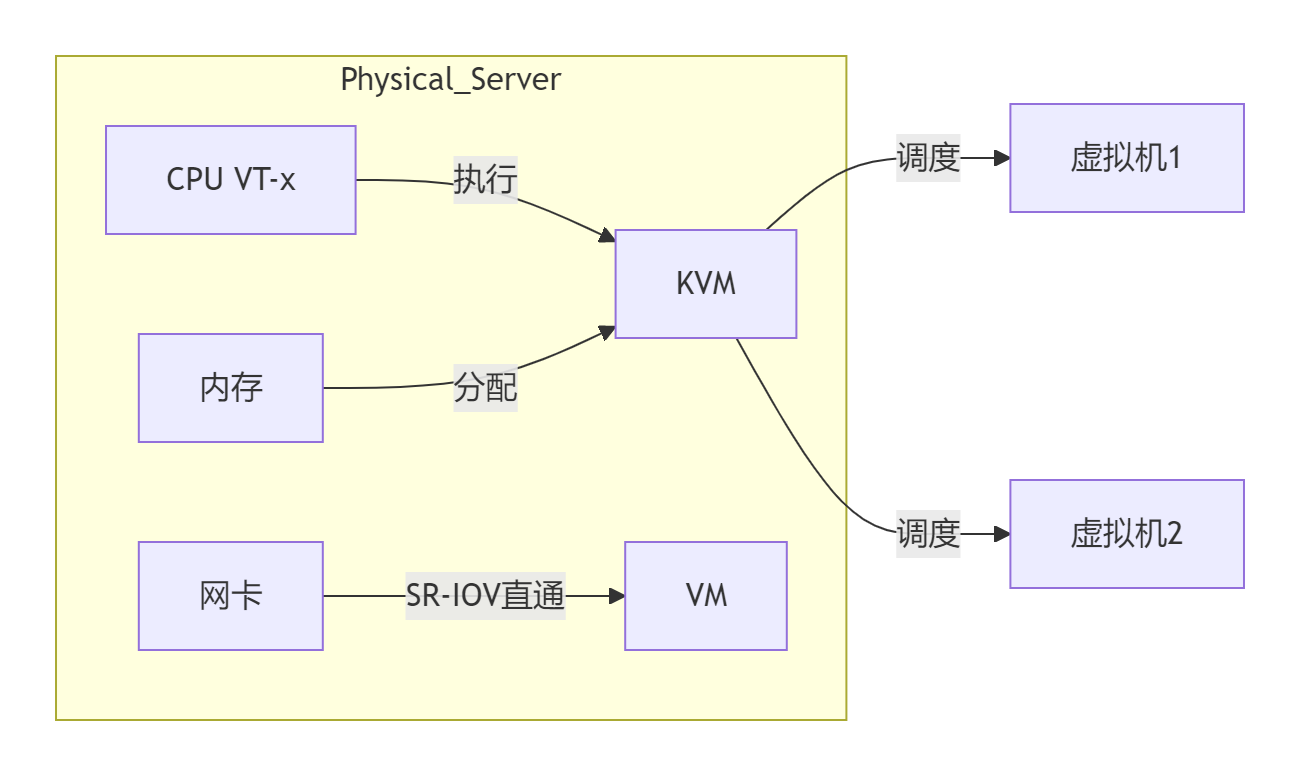

物理与逻辑资源映射：

  • ​​核心机制​​：

    • vCPU以线程形式由Linux调度器管理

    • SR-IOV实现网卡硬件级隔离

4.13.2、动态行为图​​

1. ​​序列图（Sequence Diagram）​​

虚拟机启动流程：

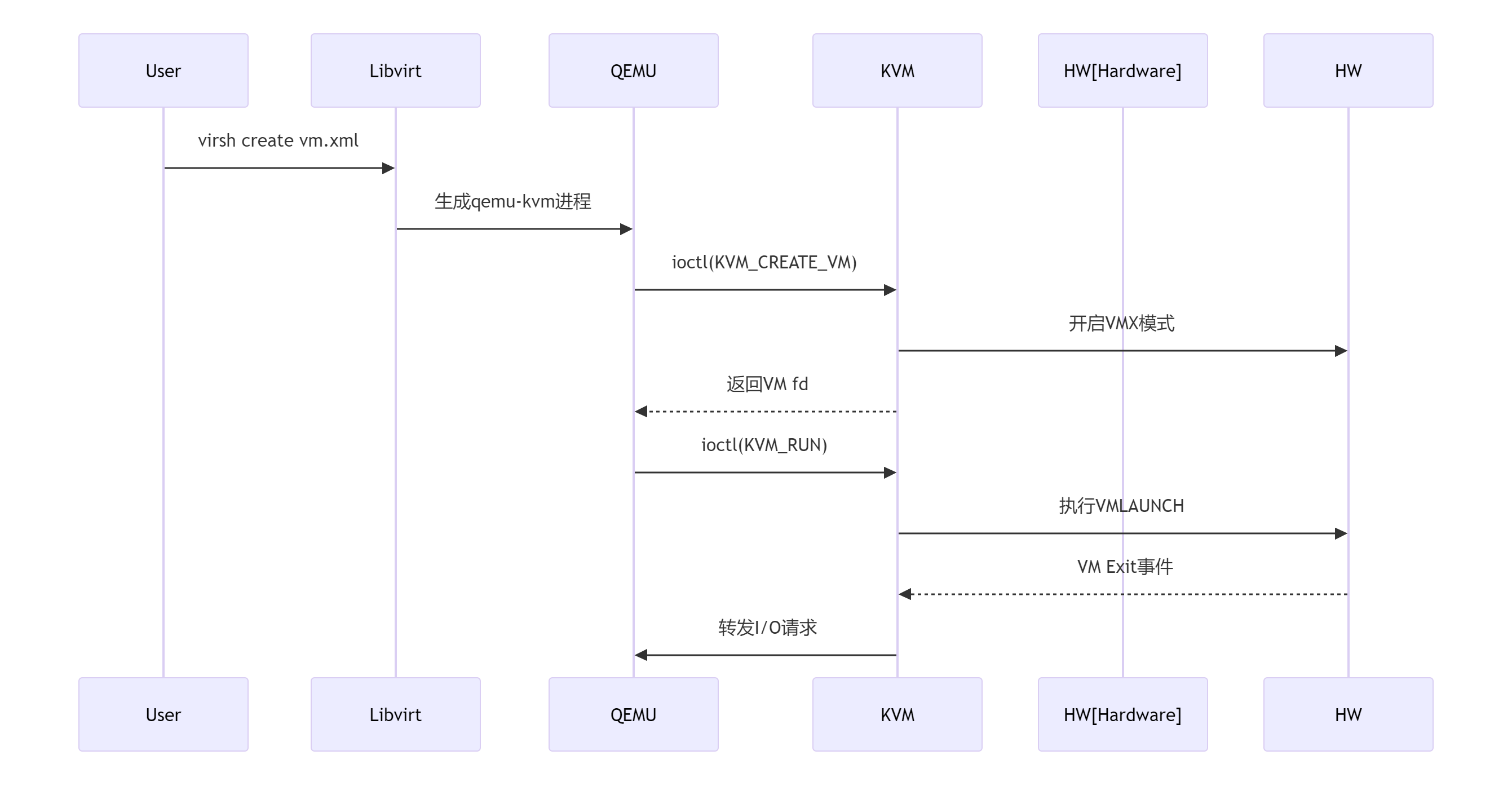

  • ​​关键步骤​​：

    • KVM_CREATE_VM初始化虚拟机控制结构

    • KVM_RUN触发非根模式执行Guest代码

    • VM Exit将I/O操作交QEMU模拟

2. ​​状态机图（State Machine Diagram）​​

虚拟机生命周期：

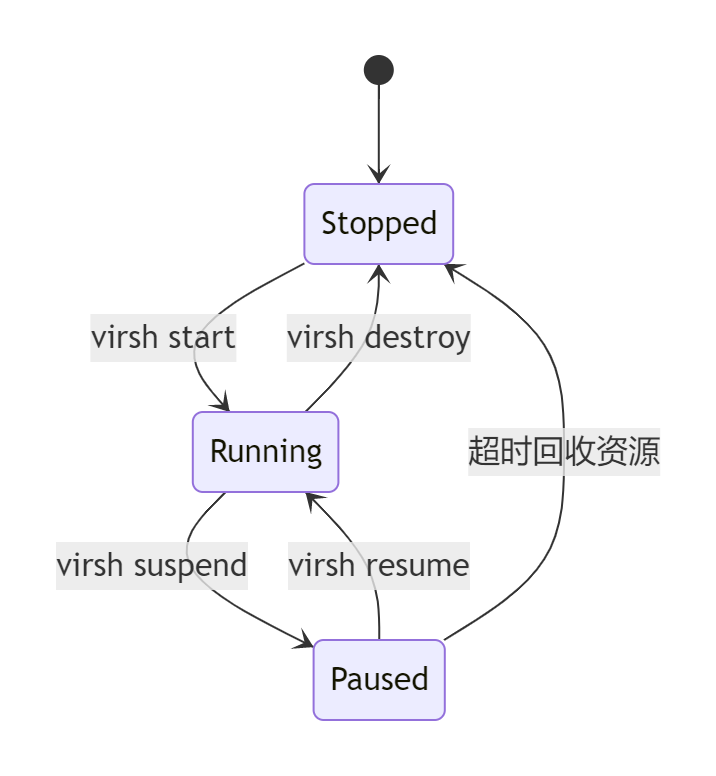

  • ​​状态迁移​​：

    • Libvirt控制状态转换

    • 超时回收防止资源泄漏

3. ​​活动图（Activity Diagram）​​

VM Exit处理流程：

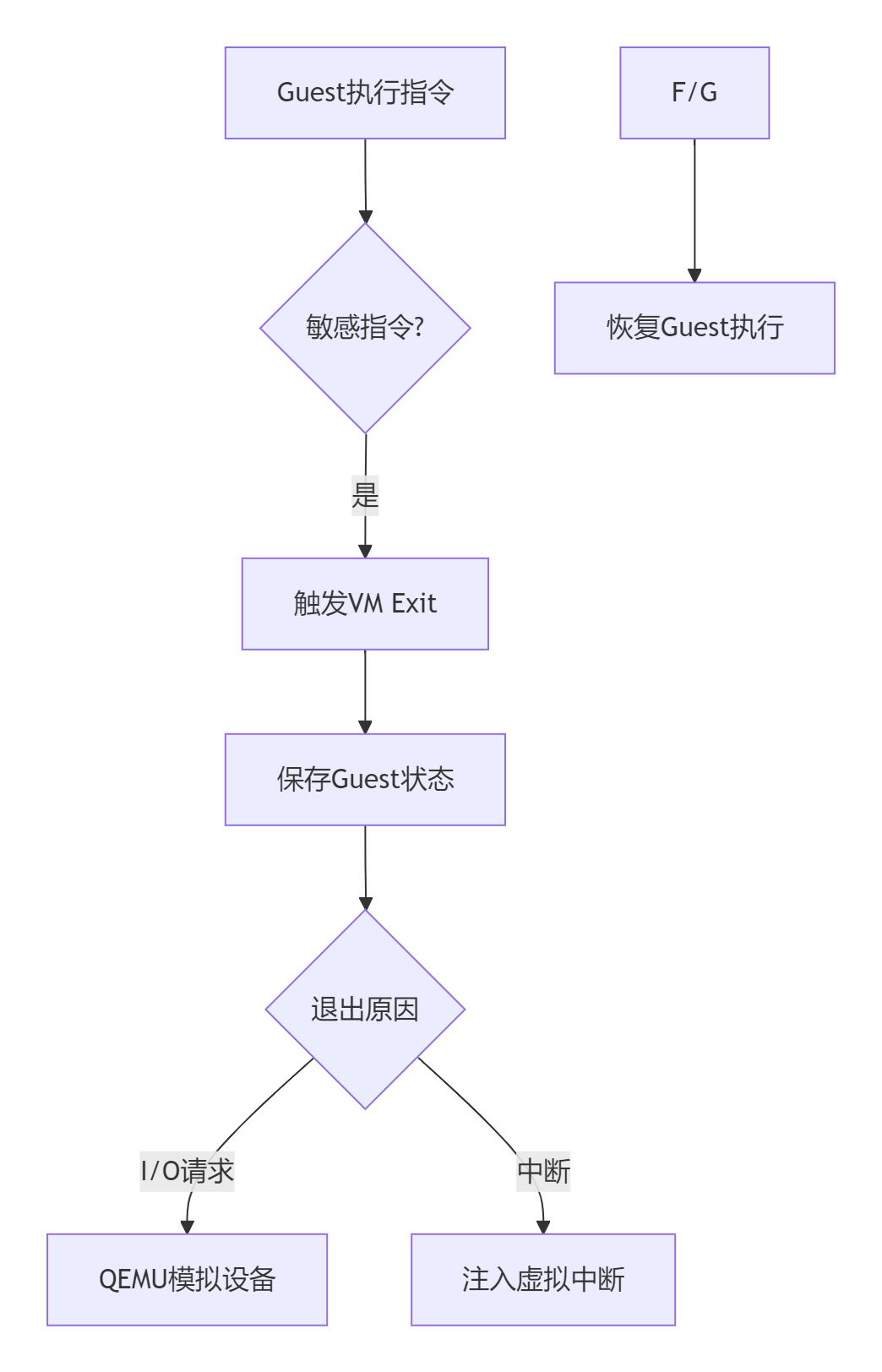

  • ​​处理逻辑​​：

    • CPU自动捕获特权指令

    • QEMU模拟磁盘/网卡等设备

4.13.3、功能与数据流视图​​

1. ​​用例图（Use Case Diagram）​​

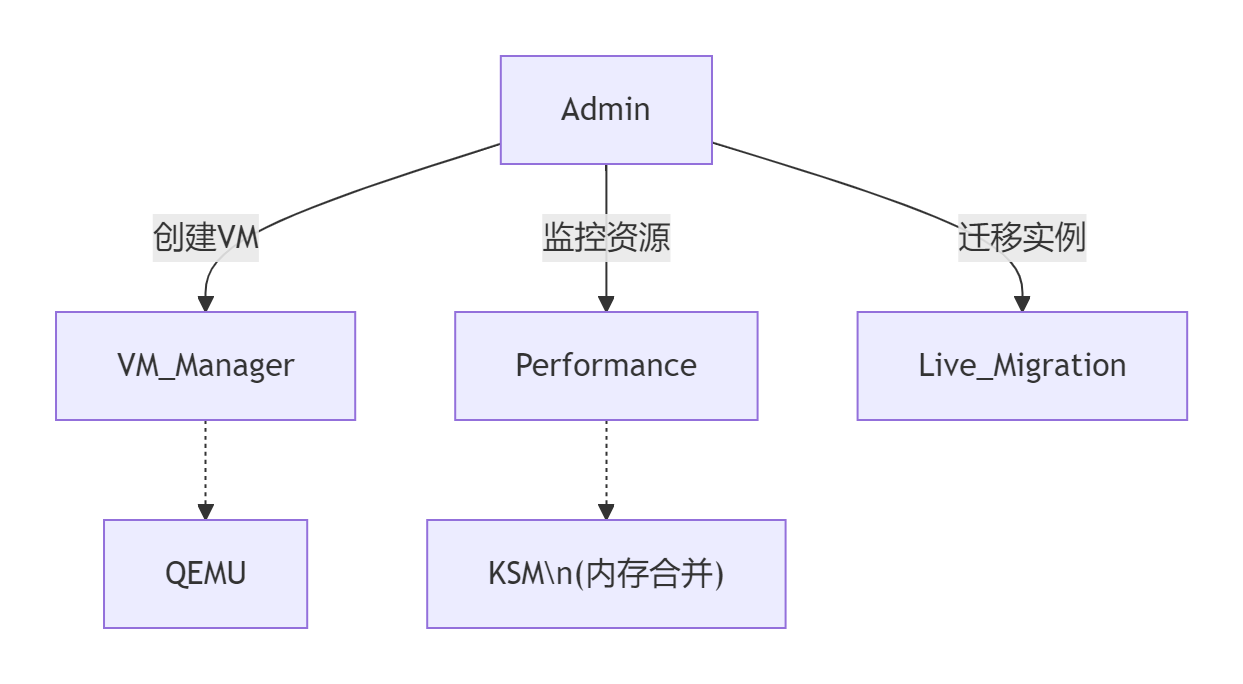

管理员操作边界：

  • ​​功能覆盖​​：

    • 实时迁移通过Libvirt实现

    • KSM共享相同内存页

2. ​​数据流图（Data Flow Diagram）​​

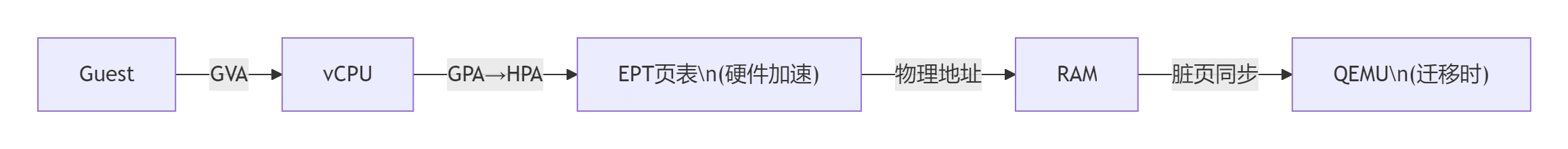

内存虚拟化流程：

  • ​​核心优化​​：

    • EPT/RVI硬件加速地址转换

    • 脏页跟踪保障迁移一致性

 ​​总结：架构全景​​

KVM通过​​分层解耦​​实现高效虚拟化：

  1. ​​硬件层​​：CPU/内存虚拟化由内核模块直接管理，依赖VT-x/EPT

  2. ​​模拟层​​：QEMU处理I/O设备虚拟化，通过ioctl与KVM交互

  3. ​​控制层​​：Libvirt提供统一API，支持跨平台管理

  4. ​​扩展能力​​：

    • 热插拔：动态增删vCPU/设备

    • 安全隔离：sVirt集成SELinux策略

所有图示均基于KVM核心机制：​​硬件辅助虚拟化​​实现指令捕获，​​用户-内核协作​​完成资源调度，​​前后端分离​​优化I/O性能。

4.14 OpenStack 的行为动作和动态行为图

 ​​4.14.1、核心行为动作分类​​

1. ​​认证与授权（Keystone）​​

  • ​​用户认证​​：验证用户身份并生成 Token（如 POST /v3/auth/tokens）。

  • ​​服务注册​​：管理各服务的 Endpoint（如 Nova、Glance 的 API 地址）。

  • ​​角色管理​​：分配用户权限（如 admin角色可创建虚拟机）。

2. ​​计算资源管理（Nova）​​

  • ​​虚拟机生命周期​​：

    openstack server create --image cirros --flavor m1.tiny VM1  # 创建
openstack server delete VM1  # 删除

  • ​​操作控制​​：暂停（pause）、挂起（suspend）、调整规格（resize）。

  • ​​调度决策​​：Nova-scheduler 基于负载/资源选择宿主机。

3. ​​存储管理​​

  • ​​块存储（Cinder）​​：

    openstack volume create --size 10 disk1  # 创建卷
openstack server add volume VM1 disk1     # 挂载卷

  • ​​对象存储（Swift）​​：上传/下载文件（如镜像备份）。

  • ​​镜像存储（Glance）​​：上传镜像（openstack image create）并关联虚拟机。

4. ​​网络管理（Neutron）​​

  • ​​网络创建​​：

    openstack network create net1             # 创建网络
openstack subnet create --network net1 --subnet-range 192.168.1.0/24 subnet1

  • ​​安全组策略​​：配置防火墙规则（如允许 SSH 端口）。

  • ​​浮动 IP 分配​​：绑定公网 IP 到虚拟机。

5. ​​高级服务​​

  • ​​编排（Heat）​​：通过模板自动部署资源栈（如 VM + 网络 + 存储）。

  • ​​监控（Ceilometer）​​：采集资源指标（CPU/内存使用率）。

  • ​​数据库（Trove）​​：管理数据库实例（如 MySQL 集群）。

 ​​4.14.2、动态行为图解析​​

1. ​​虚拟机创建序列图（核心流程）​​

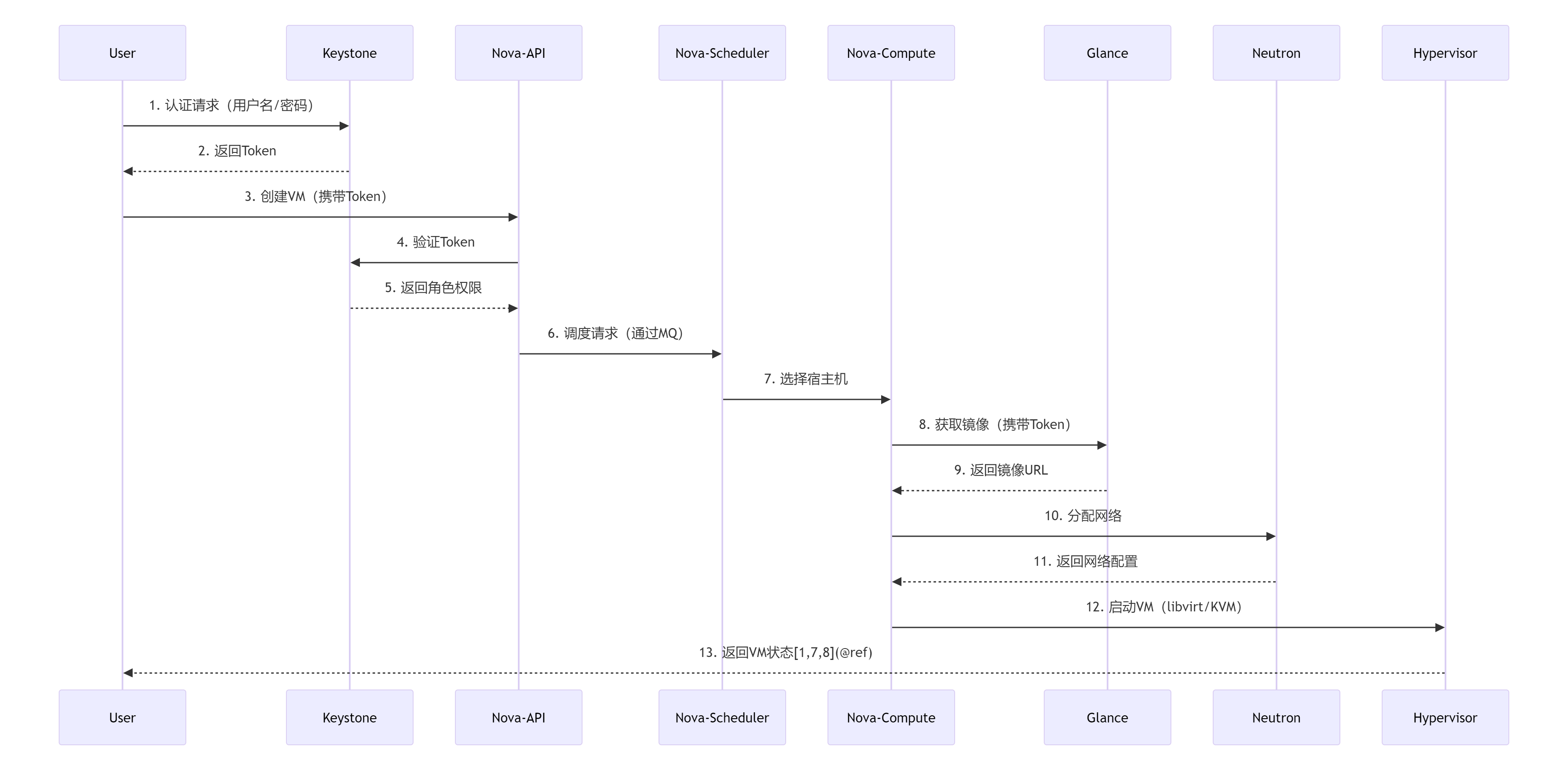

2. ​​状态机图（虚拟机生命周期）​​

3. ​​数据流图（镜像上传）​​
flowchart TB
    A[用户] -->|1. 上传镜像| B(Glance-API)
    B --> C[Glance-Registry]
    C --> D{存储后端}
    D -->|Swift| E[对象存储]
    D -->|Ceph| F[分布式存储]
    D -->|本地FS| G[文件系统]
    C --> B: 2. 返回镜像ID
    B --> A: 3. 上传成功
4. ​​网络拓扑图（Neutron 跨节点通信）​​
graph LR
    控制节点 -->|管理流量| 网络节点
    网络节点 -->|数据流量| 计算节点1
    网络节点 -->|数据流量| 计算节点2
    网络节点 -->|外部访问| 公网IP池

 ​​4.14.3、关键交互机制​​

  1. ​​消息队列（AMQP/RabbitMQ）​​

    • Nova-API 通过消息队列异步通知 Nova-Compute 执行任务。

  2. ​​RESTful API​​

    • 所有服务暴露 API 供外部调用（如 Nova-API、Neutron-API）。

  3. ​​插件化架构​​

    • Neutron 支持 OVS/Linux Bridge 等插件，Cinder 支持 Ceph/LVM 等驱动。

动态行为图可通过工具生成：

  • ​​序列图​​：WebSequenceDiagrams 或 Mermaid

  • ​​状态机​​：PlantUML 或 Lucidchart

4.15 裸金属服务多种图表类型系统化

裸金属服务（Bare Metal Service, BMS）的架构与行为可通过多种图表类型系统化呈现，以下结合技术原理与行业实践，分类解析各类图表的核心内容及实现依据：

4.15.1、静态结构图

1. ​​组件图（Component Diagram）​​

  • ​​核心组件关系​​：展示Ironic、Nova、Neutron等服务的接口依赖。

    • ​​Ironic​​：管理裸金属生命周期（节点注册、部署、电源控制）。

    • ​​Nova​​：通过虚拟化驱动调用Ironic，实现裸金属实例创建。

    • ​​Neutron​​：提供网络配置（VLAN/VxLAN切换）。

  • ​​工具支持​​：C4模型图（如华为云BMS架构）。

2. ​​部署图（Deployment Diagram）​​

  • ​​物理节点角色​​：

    • ​​控制节点​​：部署Ironic-API、Ironic-Conductor、Neutron-Server。

    • ​​计算节点​​：裸金属服务器通过IPMI/PXE与管理节点交互。

    • ​​存储节点​​：Cinder管理云盘挂载，Swift/CEPH提供镜像存储。

  • ​​网络拓扑​​：区分管理网络、部署网络、租户网络。

3. ​​包图（Package Diagram）​​

  • ​​服务模块分组​​：

    • ​​OpenStack Core​​：Nova（计算调度）、Ironic（裸金属管理）、Neutron（网络）。

    • ​​Supporting Services​​：Keystone（认证）、Glance（镜像）。

4.15.2、动态行为图

1. ​​状态机图（State Machine Diagram）​​

  • ​​裸金属生命周期​​：

    stateDiagram
    [*] --> ENROLL
    ENROLL --> MANAGEABLE： 注册完成
    MANAGEABLE --> DEPLOYING： 发起部署
    DEPLOYING --> ACTIVE： 部署成功
    ACTIVE --> DELETED： 实例销毁
    DEPLOYING --> ERROR： 部署失败
    ERROR --> MANAGEABLE： 故障恢复

    • ​​依据​​：Ironic的三大状态机（Inspection, Provision, Clean）。

2. ​​活动图（Activity Diagram）​​

  • ​​部署流程​​：

    1. 用户通过Nova API发起请求 → 2. Ironic设置PXE引导 → 3. 裸金属加载IPA（ironic-python-agent）→ 4. 下载镜像并写入磁盘 → 5. 重启进入租户网络。

  • ​​故障恢复​​：自动检测宕机 → 切换备节点 → 服务恢复。

3. ​​用例图（Use Case Diagram）​​

  • ​​角色与功能​​：

    • ​​租户​​：申请裸金属、挂载云盘、配置网络。

    • ​​运维员​​：监控资源、故障恢复、硬件维护。

4.15.3、交互流程图

1. ​​序列图（Sequence Diagram）​​

  • ​​裸金属创建流程​​：

    sequenceDiagram
    participant User
    participant Nova-API
    participant Ironic-Conductor
    participant Neutron
    participant BareMetal
    User->>Nova-API： 创建实例请求
    Nova-API->>Ironic-Conductor： 调度裸金属节点
    Ironic-Conductor->>Neutron： 分配部署网络
    Neutron-->>Ironic-Conductor： 返回网络配置
    Ironic-Conductor->>BareMetal： 启动PXE引导
    BareMetal->>Ironic-Conductor： 加载IPA代理
    Ironic-Conductor->>Glance： 下载系统镜像
    BareMetal-->>User： 实例运行成功

    • ​​依据​​：Ironic与Nova/Neutron的调用链。

2. ​​数据流图（Data Flow Diagram）​​

  • ​​镜像写入流程​​：

    • ​​传统方案​​：Glance → TFTP → 本地盘（耗时20min）。

    • ​​DPU优化方案​​：Glance → DPU挂载云盘 → SPDK加速写入（耗时2min）。

3. ​​控制流图（Control Flow Diagram）​​

  • ​​网络模式切换​​：

    • ​​VLAN模式​​：Ironic通知交换机切换端口VLAN（部署网络 → 租户网络）。

    • ​​VxLAN模式​​：通过OVSDB建立隧道，实现虚机与裸金属互通。

4.15.4、高级架构图

1. ​​组合结构图（Composite Structure Diagram）​​

  • ​​DPU方案架构​​：

    • ​​Host侧​​：运行业务应用，无存储/网络组件。

    • ​​DPU侧​​：集成bm-handler（生命周期管理）、ycloud-csi（云盘挂载）、SPDK（I/O加速）。

2. ​​交互概览图（Interaction Overview Diagram）​​

  • ​​混合云资源调度​​：

    flowchart TD
    A[用户请求] --> B{资源类型？}
    B -->|计算| C[Nova调度裸金属]
    B -->|存储| D[Cinder挂载云盘]
    C --> E[DPU配置网络]
    D --> F[SPDK映射磁盘]

    • ​​依据​​：华为云BMS与DPU方案的资源协同。

4.15.5、核心图表总结

​​图表类型​​

​​核心作用​​

​​典型应用场景​​

​​组件图​​

展示服务模块依赖关系

Ironic与Nova/Neutron集成架构

​​序列图​​

描述跨服务调用时序

裸金属创建流程

​​状态机图​​

管理资源生命周期

Ironic的Provision/Clean流程

​​数据流图​​

优化存储I/O路径

DPU加速云盘读写

​​部署图​​

规划物理节点与网络拓扑

多网络模式（Flat/VLAN/VxLAN）

通过多维度图表可全面解析裸金属服务：

  • ​​静态结构​​ → 组件图/部署图/包图

  • ​​动态行为​​ → 状态机图/活动图/用例图

  • ​​交互流程​​ → 序列图/数据流图/控制流图

    工具建议：Mermaid生成动态图，Draw.io绘制静态拓扑，结合OpenStack Ironic文档深化细节。

# 算法
Logo
智能体开发者社区

中国智能体开发者社区，聚焦智能体与大模型开发，提供前沿资讯、实用工具链、开源项目及行业案例。通过技术沙龙、开发者大赛等活动，促进经验交流与协作，助力开发者快速构建创新智能应用。

更多推荐

cover

基于 Trae + DeepSeek 的 Vibe Coding 实践指南（二）：高效搭建 SpringBoot 自动化开发环境

avatar 智能体开发者社区
cover

新手向 OpenClaw v2.7.9 部署教程，可视化操作避开各类安装报错（含安装包）

avatar 智能体开发者社区
cover

Gemini 3.5 架构拆解：Agent 工作流和长上下文是怎么实现的

avatar 智能体开发者社区
