本文介绍了Arm架构下的SME2（Scalable Matrix Extension 2）指令集在 MNN 推理引擎的 CPU 后端实现矩阵乘算子的关键技术。针对生成式AI对算力与能效的严苛需求，从SME2的多向量指令、二维矩阵寄存器（ZA Array）、查表指令等核心架构特性出发，利用SME2的谓词寄存器控制、多向量数据流处理及查表加速机制，MNN CPU后端基于SME2指令实现了动态量化矩阵乘算子和浮点矩阵乘算子。通过矩阵乘法分块优化、INT8/FP16混合精度计算及外积累加（Outer Product and Accumulate）指令的高效应用，结合Mac M4 Pro平台的实测数据，验证了SME2在LLM推理中的性能优势。

实验显示，其在预填充（Prefill）阶段实现单线程性能翻倍，在解码（Decode）阶段性能提升20%-30%。实验表明，在动态量化4bit权重场景下，SME2指令集在LLM模型（如Qwen2.5-1.5B/7B）中实现内存带宽节省与能效比显著提升，为端侧AI推理提供了兼具高性能与低功耗的技术方案。同时，针对计算机视觉（CV）任务，验证了浮点矩阵运算性能提升达200%-300%的技术可行性。截止 2025 年 6 月，支持 SME 指令集的手机只有苹果的 iPhone， A17Pro 芯片及后续 A 系列芯片的 iPhone 手机（ iPhone15 Pro 系列和 iPhone16 全系）都支持 SME2 指令集。支持 SME2 指令集的安卓手机预计将于 2025 年下半年上市，例如联发科的天玑 9500 芯片将会使用 Arm 新一代 Cortex-X9 超大核，该核心支持 SME2 指令集。

SME2 指令集特点

▐  1.1 SVE、SVE2、SME 和 SME2 指令集的联系与区别

SVE（Scalable Vector Extension）是Arm AArch64架构中的一种新型SIMD指令集扩展，相比 NEON 指令集架构，SVE 架构下向量寄存器的长度是可变的（128bit, 256bit, 512bit, 1024bit, 2048bit），并且引入了谓语寄存器。SVE2 指令是 SVE 指令的超集，并且 SVE2 增加了对 NEON 指令的兼容。SVE 和 SVE2 不是 NEON 指令集的扩展，而是一种全新的指令架构，比 NEON 指令提供了更好的数据并行性。支持 SVE 和 SVE2 指令集的硬件逻辑覆盖了 NEON 硬件实现。当微架构支持 SVE 或 SVE2 时，它也支持 Neon。

Armv9-A 架构开始支持 SME（Scalable Matrix Extension）指令集，SME 引入了新的架构状态：ZA 存储和一种新的执行模式：Streaming SVE mode. 在 Streaming SVE mode 下可以执行新的 SME 指令和部分 SVE2 指令。ZA 存储提供了一个二维数组寄存器，SME 指令由此提供了外积操作指令和对数组的切片分块（Tile），并且可以对该二维数组寄存器的切片进行数据加载和存储。SME2 指令集在 SME 的基础上引入了查表寄存器，并增加了同时对多个向量进行操作的指令。SME2指令集支持多个向量寄存器和二维数组寄存器的乘加计算（C=C+A*B），实现矩阵乘法的高效流水线处理；并且支持二维数组寄存器和多个向量寄存器之间的数据传输。本文会详细介绍 MNN CPU 后端如何使用 SME2 指令进行矩阵乘法加速。虽然 SVE 中支持可变长度的向量寄存器，但是芯片厂商将SME2 指令架构下的向量寄存器（z0-z31）、数组寄存器 za 和查表寄存器zt0长度均设计为 512bit. 下面结合代码解释每一类寄存器的用法，关于指令的用法和原理都会在代码的注释中提及。

▐  1.2 基础知识

• 在 SME2 指令中 VL 和 VG 的含义：VL 是 Vector Length 的缩写，表示向量寄存器的长度。在 SME 中向量寄存器的长度都是 512bit，所以 VL 是 64 字节。VG 是 Vector Group 的缩写，表示向量寄存器的个数。通常 VG 会和 SME 中的数组寄存器一起使用，表示数组寄存器中含有的向量个数。在 2.4 节数组寄存器中会介绍 VG 的计算方式。

• SME2 的指令中用来表示数据类型（数据字节数）的只有以下几类：

元素 bit 数	8 bit	16 bit	32 bit	64 bit	128 bit
符号	b	h	s	d	q

▐  1.3 谓语寄存器

SME2 中的谓语寄存器（p0-p15）不仅仅使用“mask”的方式决定源寄存器中的哪些位置上的元素参与计算，还能使用“counter”的方式决定源寄存器中参与计算的元素个数，Arm 官方文档中称这一类谓语寄存器为"predicate-as-counter". 后文用 “mask 谓语寄存器”指代前者，用 “counter 谓语寄存器”指代后者。

谓语寄存器一共有 16 个，mask 谓语寄存器是 p0-p7，counter 谓语寄存器是 p8-p15. 写汇编代码时需要将 p8-p15 写成 pn8-pn15，否则会导致编译不通过。谓语寄存器中每一位（bit）控制操作指令中的每一个字节（bytes），所以谓语寄存器的长度是向量寄存器长度的 1/8, 即 64bit。

如果 mask 谓语寄存器中的 bit 是 1，表示对应的源向量寄存器中的元素会参与计算；如果是 0，则不参与计算。

下面用代码分别说明 mask 谓语寄存器和 counter 谓语寄存器的原理和用法。

谓语寄存器用法示例

// 谓语寄存器的初始化方法ptrue p0.b // 把p0谓语寄存器中的全部64 bit置为1,即p0寄存器中含有8个uint8_t类型的数据255ptrue p1.s // 把p2谓语寄存器看作一个含有16个int32_t类型数据的向量，向量中的每一个数据都是整型1ptrue p2.s, vl4 // 把p2谓语寄存器看作一个含有16个int32_t类型数据的向量，向量中前4个数据是整型1，后12个数据是0ptrue pn8.b // 初始化counter谓语寄存器pn8，pn8不是mask谓语寄存器，
// 使用whilelt/whilegt等指令初始化谓语寄存器，适用更复杂的场景// whilelt的原理：// for i in range(0, 64)://     if i+xzr < x22://         p3[i] = 1 // 先从低位，第0位开始//     else://         p3[i] = 0mov x22, #7whilelt p3.b, xzr, x22 // xzr表示该寄存器是一个64位通用寄存器，并且值是0；这条指令的结果是：把p3寄存器看作含有64个int8_t数据的向量，前7个int8_t数据是1，后面所有的57个数据全部是0.
// whilegt的原理：// for i in range(0, 64)://     if x0-i > x2://         p3[63-i] = 1 // 先从最高位，第63位开始//     else://         p3[63-i] = 0  mov x0, #4  mov x2, #0  whilegt p5.b, x0, x2 // whilegt是从高位往低位设置每一位的数值, 查看p5寄存器的内容发现，他可看作有8个uint8_t数据的向量，前7个元素是0，最后一个元素是240. 因为p5寄存器一共64bit，高4位是1，其他60位全是0，那么最后一个uint8_t元素的二进制表示是：11110000，转成十进制的uint8_t数据是240.
// 使用 whilelt指令初始化counter谓语寄存器// counter谓语寄存器控制参与计算的元素数量mov x22, #18whilelt pn9.s, xzr, x22, vlx2ptrue pn8.sld1w {z0.s-z1.s}, pn8/z, [x1] // ld1表示load，w表示按照32bit来读取，w需要和z0.s中的s对应，否则编译失败st1w {z0.s-z1.s}, pn9, [x0]   // st1表示store// 逐行解释代码// 30行，xzr表示值为0的64位通用寄存器，vlx2表示2个vector length. sme2中固定了向量寄存器的长度是512bit，// 最多能容纳16个int32_t/float32_t的数据，所以当使用pn9.s时，vl是16；当使用pn9.b时，vl是64.// 30行whilelt指令原理如下：// for i in range(0, 16*2)://     if xzr+i < x22://         pn9[i] = 1//     else://         pn9[i] = 0// 30行指令执行完，表示pn9会处理18个int32_t/float32_t类型的数据。// 31行指令执行完，表示pn8会处理所有的元素。// 32行，从x1地址中读取32个int32_t/float32_t类型数据，分别加载到z0寄存器和z1寄存器中，每个寄存器加载16个。// 33行，从z0和z1寄存器中连续地存储18个int32_t/float32_t类型数据到地址x1中，先存储z0寄存器中的16个数据，// 再存储z1寄存器中的2个数据。

▐  1.4 向量寄存器和数组寄存器

SME2 中一共有 32 个向量寄存器（z0-z31），每个向量寄存器的长度都是 512bit. SME2 指令架构相较于 SVE/SVE2 指令架构的最大特点是新增了数组寄存器 za. za 寄存器也可看作一个向量寄存器，特殊的是该向量中的所有元素都是 512bit 的向量寄存器. 所以 za 寄存器也可以看作是一个二维矩阵（数组），宽度是 512bit，za 寄存器的形状是 64x64 bytes. 下图展示的是一个宽度为 256 bit 的 za 寄存器，有 32 行 32 列。

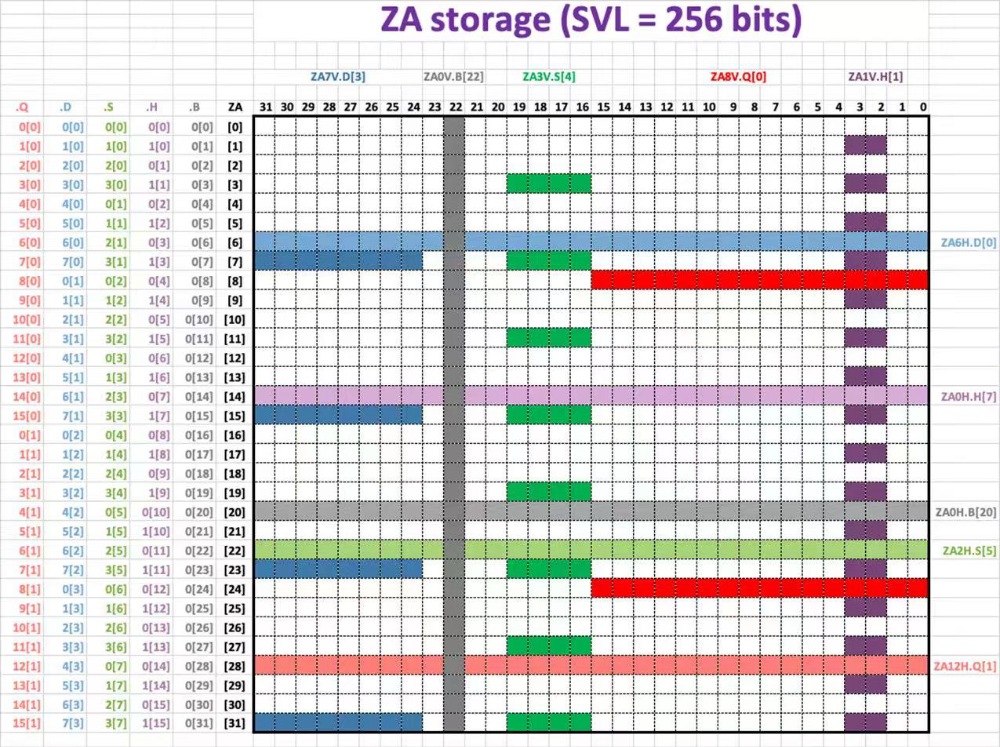

图1. za寄存器中的数据排列方式

• za 寄存器切片（Tiles）

1. SME2 支持把 za 寄存器分成多个 za 子块进行使用。每一个 za 子块都是一个正方形的矩阵。每一个 za 子块的宽度和 za 寄存器的宽度一致，都是 512bit. 每一个 za 寄存器的高度根据对 za 寄存器的划分方式而不同，例如以把 za 寄存器中的元素看作 int32_t 数据类型，za 寄存器的宽度是 16（512bit/32bit，每一行最多有 16 个 int32_t 数据），因为 za 子块一定是正方形的，那么 za 子块的高度也是 16. 又结合 za 寄存器的形状是 64 x 64bytes，此时 za 寄存器一共能分成 4（64/16）个子块，分别用 za0, za1, za2, za3 来表示。所以 za 寄存器可划分的子块个数是由元素类型决定的，下表总结了各类型数据下 za 寄存器的子块数量。

元素数据类型 size	子块个数	子块名称	每个子块大小
8 bit	1	za0.b	64 x 64bytes
16 bit	2	za0.h, za1.h	32 x 64bytes
32 bit	4	za0.s-za3.s	16 x 64bytes
64 bit	8	za0.d-za7.d	8 x 64bytes
128 bit	16	za0.q-za15.q	4 x 64bytes

2. 对 za 寄存器切片访问的两种方式

• 通过子块访问： 如果访问 za 寄存器是通过子块的方式，那么可以通过水平和垂直两个方向来访问。za0h.s[1]中的'.s'表示把 za 寄存器中的元素类型看作 32bit，za0表示要访问的第 0 号子块，[1]表示第二个向量，h表示从行（水平）方向访问。即 za0h.s[1]表示 za0 子块的第二行数据。同理，za1v.h[2]中的v表示从列（垂直）方向访问 za1 子块，把 za 寄存器中的元素看作 16bit。

za 切片和向量寄存器之间的数据传输

// tile to vectormov w14, #0 // 行号的初始位置mov w15, #4mova {z0.s-z3.s}, za1v.s[w14, 0:3] // 把za1的0，1，2，3行数据赋值给z0.s-z3.s;0:3表示读取四行，每一行的偏移量加上初始位置值mova {z4.s-z7.s}, za1v.s[w15, 0:3] // 把za1的4，5，6，7行数据赋值给z4.s-z7.s// vector to tilemov w14, #2mova za0h.b[w14, 0], p3/m, z0.b // 把z0寄存器中的元素赋值给za0寄存器的第2(w14+0)行,只赋值p3寄存器中对应位置是1的元素

• 通过 za 寄存器整体访问：如果不通过子块的方式访问，也可以直接使用 za 数组寄存器的初始位置加偏移的方式来访问 za 寄存器中的元素。下面的代码就是直接访问 za 寄存器的例子。先介绍一下 VG 符号的含义：VG 表示的是 za 寄存器中的向量个数。VL 是固定的，但 VG 是根据元素类型不同而变化的。例如 za 寄存器中的元素被看作 int32_t 类型，那么 VG=512bit/32bit=16.

• VG(vg): Vector Group 的缩写，大小根据元素类型大小决定。VG=64bytes/sizeof(element)

元素数据类型 size	VG 值
8 bit	64
16 bit	32
32 bit	16
64 bit	8
128 bit	4

za 数组和向量寄存器之间的数据传输

mov w8, #0 // 起始位置// VG:vector group// x4: 读取四个向量的值// 以za.s表示按照32bit读取// 行号计算：w8+4+i*VG, i = 0,1,2,3// 四行的行号分别是4，20，36，52mova {z20.s-z23.s}, za.s[w8, 4, VGx4]// 参考图1，得知该指令读到的是za0.s[1], za0.s[5], za0.s[9], za0.s[13]

▐  1.5 查表寄存器

SME2 中提供查表寄存器zt0和查表指令 luti4, luti2. 查表指令形如：luti4 {z2.b-z3.b}, zt0, z1[0]，以下关于查表指令中各参数的解释都依托于该指令。

• 查表指令需要表寄存器和索引寄存器，根据索引寄存器的值去查表中对应的值，最后将该值填写到目标寄存器中。查表指令中zt0是表寄存器，z1是索引寄存器。 luti4表示查表时所需的各索引(index) 仅占 4bit 表示，luti2表示用 2bit 表示每一个索引(index)。因为luti4的索引位(index)有4位，而 4位能表示16个数字，说明查表只能查到表中索引号小于 16 的元素。同理，luti2 指令查表时只能查到表中索引号小于 4 的元素。

• zt0寄存器的内容是表，长度也是 512bit. zt0寄存器会被识别成含有 16 个 int32_t 类型数据的向量，即 zt0 寄存器最多提供 16 个表项。这也与上一段我解释的 luti4 指令查表时索引号不超过 16 相对应。虽然zt0寄存器中 16 个表项是用 int32_t 类型表示，但使用查表指令可以将 int32_t 类型数据转成 int8_t 类型和 int16_t 类型，目标数据类型由查表指令中目标寄存器的数据类型决定。例如查表指令中 z2.b和z3.b表示 z1 中的 int32_t 类型数据会被转成 int8_t 类型存储在z2和z3寄存器中。如果是 z2.h则表示转成 int16_t 类型。

• z1[0]中的 0 表示段索引： z1是生成索引的寄存器，[0]表示段索引。段的定义：根据目标寄存器中每个元素的 bit 数、查表索引占的 bit 数和目标寄存器的个数，把z1寄存器分成若干段(segment). 段数=目标元素 bit 数/(查表索引 bit 数 * 目标寄存器个数)。段长度=向量寄存器长度/段数，段长度决定需要查询的元素个数。在该例中，z1可以被分成 1 段（8/(4*2)），每段长度就是 512bit，因为 luti4每次取 4bit 作为查询索引，所以该例需要查询 128 个数据。若查表指令是luti2 z4.h, zt0, z1[2]，那么z1寄存器被分成 8 段（16/(2 * 1)）。因为z1寄存器的长度是 512bit，所以每一段有 64bit. 又结合指令luti2得知查表索引的 bit 数是 2，那么每一段包含 32 个索引，即产生 32 个查表结果。z1[2]表示用第 2 段（从 0 开始）包含的 32 个索引值进行查表，最后把查询到的 32 个元素转成 int16_t 类型后存储到 z4 寄存器中。上面介绍过luti2指令只会查询索引小于 4 的元素，所以查询的 32 个结果一定来自于zt0寄存器的前 4 项。

举例介绍luti4查表指令的一种应用场景：假设有 128 个 int4 的整型数据在内存中连续排列，我们需要把每一个 int4 的数据高四位补 0 转成 int8 数据。用代码结合注释的方式解释查表指令的原理和用法。

luti4指令查表原理和用法

// 从x8寄存器中加载表存储到zt0，x8地址中存储的是16个int32_t数据，数组记作int32_t vector[16]// z1向量中存储64个int8_t数据（实际存储128个int4_t数据），用luti4查表后得到128个int8_t数据，分别存储在z2和z3寄存器中// 假设z1向量中第一个元素是uint8_t类型的20，二进制表示是00010100，那么该元素会产生两个index// 第一个index是0100，第二个index是0001.第一个index是4，第二个index是1// 按照产生的index去查找数组中的元素得到的是vector[4]和vector[1]// [0]表示段索引，段数量=元素bit数/(索引bit数*要加载到的目标寄存器数量)// 此时段数量=8/(4*2)=1，那么直接在[]中填写0即可ldr zt0, [x8]luti4 {z2.b-z3.b}, zt0, z1[0]

▐  1.6 操作指令

本节介绍 SME2 中使用频率较高的几类操作指令，通过举例每一类操作指令的写法，重点解释操作指令中各元素/参数的含义，以此类推该类操作指令其他用法。

• 1.6.1数据的读取和存储指令

• SME 指令集中数据加载指令ld1b {z0.b-z3.b}, pn8/z, [x0] ：ld1b中的b表示以 8bit 来读取数据，读取的数据放置在 z0,z1,z2,z3寄存器中；[x0]表示源地址；此时涉及的寄存器超过 1 个，所以需要用“counter 谓语寄存器”控制读取的数量，就是 pn8谓语寄存器寄存器，实际就是 p8 寄存器。但是这里不能写成 p8，否则会编译失败。pn8/z中的z表示把不参与操作的目标寄存器中的元素设置为 0. 如果是pn8/m，则表示不参与操作的目标寄存器中的元素保持不变。例如，pn8寄存器控制读取的元素数量是 240，z0.b-z3.b一共可以容纳 256 个 int8_t，那么 z3.b寄存器的最后 16 个元素会被设置成 0. 如果是 pn8/m，那 z3.b寄存器的最后 16 个元素保持不变。

• SME 指令集中数据存储指令st1w {z0.s-z3.s}, pn8, [x1]，st1w中的w表示以 32bit 来存储数据，与之对应的是 z0.s-z3.s中的s. 这里pn8后面不需要写/z或/m.

• 1.6.2 外积指令

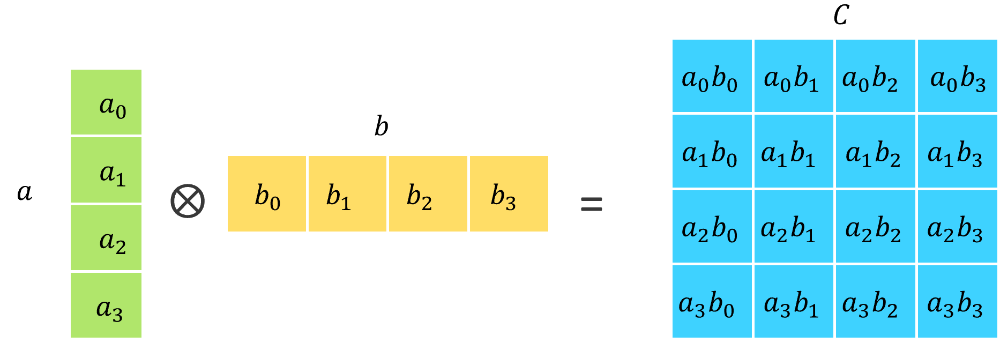

图2. 两个向量外积的计算原理

• 整型数据外积可以用 8bit、16bit 和 32bit 类型的数据作为源数据，累加和都用 int32_t 类型表示：smopa za0.s, p0/m, p1/m, z1.b, z2.b smopa za0.s, p0/m, p1/m, z1.h, z2.h  smopa za0.s, p0/m, p1/m, z1.s, z2.s

• 下面两张图片分别展示了用 8bit、16bit 外积时， smopa指令的计算原理：

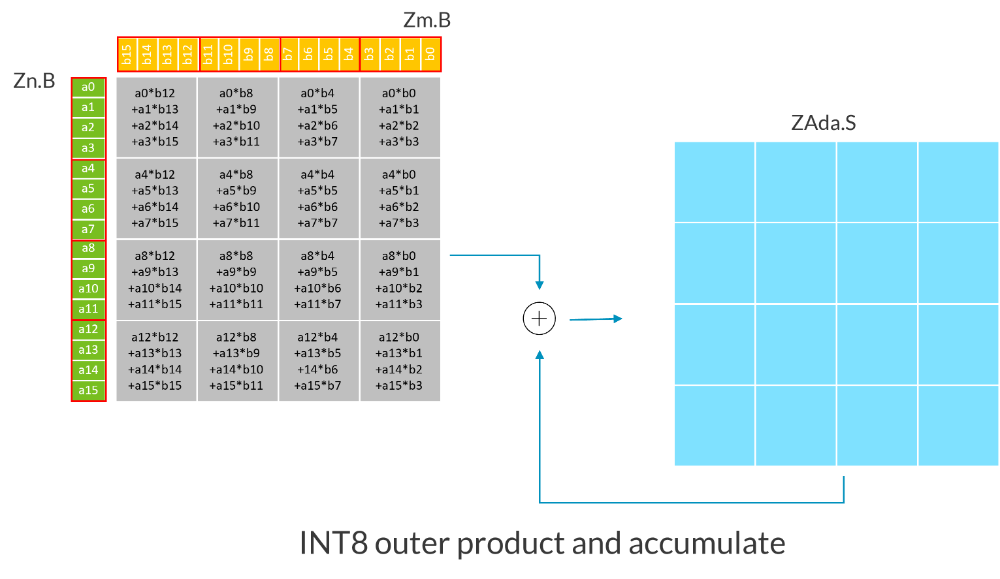

图3. int8_t类型数据做外积，累加到int32_t类型

图4. int16_t类型数据做外积，累加到int32_t类型

• 浮点数据外积可以用 float32 和 float16 类型数据作为源数据 fmopa：fmopa za0.s, p3/m, p2/m, z0.s, z1.s，fmopa za0.s, p3/m, p2/m, z0.h, z1.h

float32 类型数据外积fmopa指令的原理和 int32_t 类型数据外积指令smopa相同，float16 类型数据外积指令的原理则和 int16_t 类型数据外积指令原理相同。

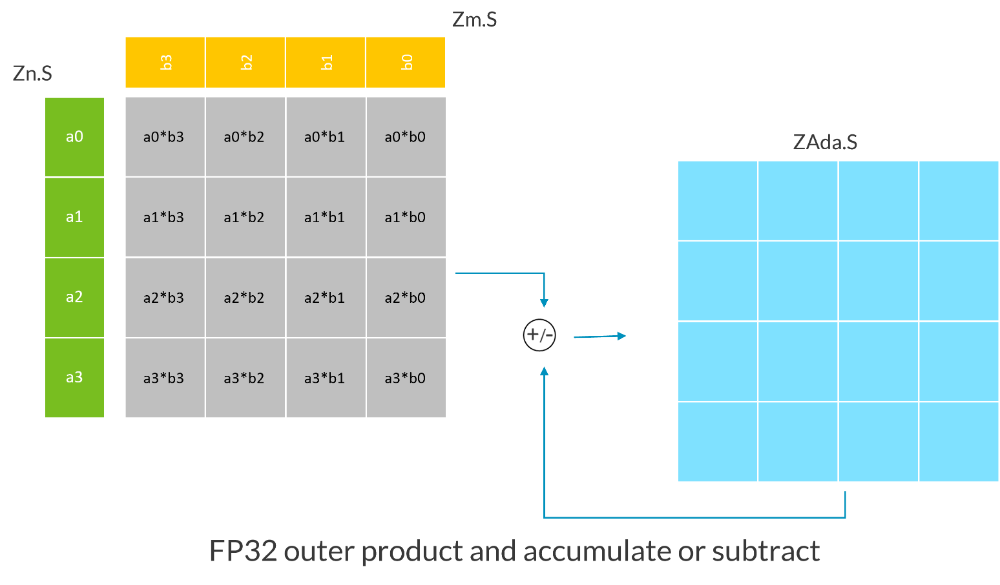

图5. 浮点类型数据做外积，累加到float类型

• 1.6.3 内积指令

sdot za.s[w8, 0, VGx4], {z0.b-z3.b}, z4.b z4 寄存器中的 64 个 int8_t 类型数据分别和 z0-z3 寄存器中的 64 个 int8_t 类型数据做内积，得到 4 个分别有 16 个 int32_t 类型数据的向量，把这 4 个向量分别写入 za 寄存器的指定 4 行。行号的计算是：w8+0+VG*i, i=0,1,2,3. 因为za后面是.s，所以这里的 VG=16. 见图 6.

sdot za.s[w8, 0, VGx4], {z0.b-z3.b}, z4.b[2]和上一条指令不同的是，z4寄存器以 128bit 分成 4 等份，每份再以 32bit 分成 4 等份，每 128bit 内部的第 2 份 32bit 和z0-z3寄存器做内积，得到 64 个数据，分作 4 行写入za中。特别注意：此时要求每 128bit 内部的第二份所包含的 32bit 内容必须完全相同。见图 7.

以上两条内积指令的计算差异可以通过下图来表示：

图6. sdot za.s[w8, 0, VGx4], {z0.b-z3.b}, z4.b

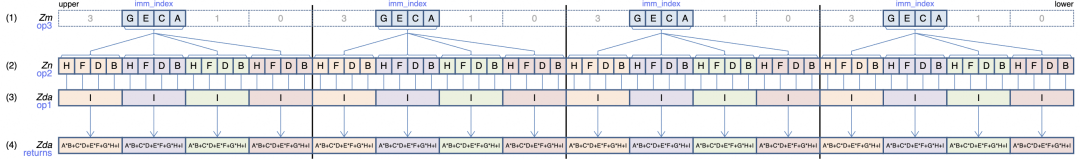

图7. sdot za.s[w8, 0, VGx4], {z0.b-z3.b}, z4.b[2]

• 1.6.4 向量转置

SME2 提供了更加灵活的向量转置指令，方便我们直接用汇编代码实现数据重排。如果有 64 个 int32_t 类型的数据在内存中的排列是行优先的， 我们需要把它变成在内存中排列是列优先的，可以直接调用zip指令：

zip {z0.s-z3.s}, {z4.s-z7.s}

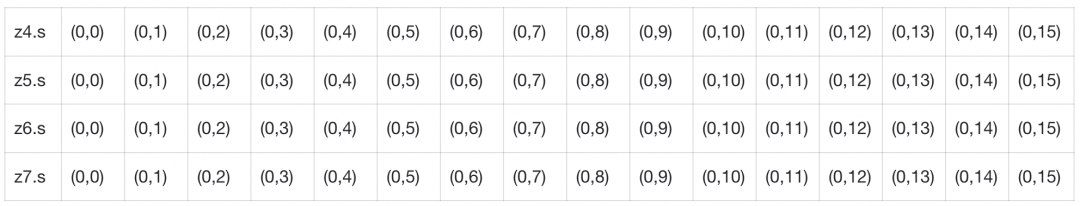

原数据排列：(0,0), (0,1) ... (0,15), (0,0), (0,1) ... (0,15)

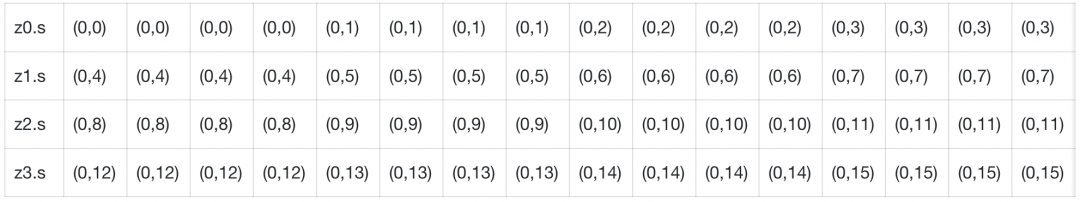

执行zip指令后的数据排列：(0,0), (0,0), (0,0), (0,0),(0,1), (0,1), (0,1), (0,1),(0,2), (0,2), (0,2), (0,2), ..., (0,15), (0,15), (0,15), (0,15)

• 1.6.5 和向量长度有关的指令操作

cnth x24  cnt 表示 count，h表示 16bit，cnth表示以 16bit 为元素的单位长度，向量寄存器能容纳的元素个数。在 SME2 中，得到 x24=32(512bit/16bit). 同理 cntb, cntd, cntq分别表示元素的单位长度是 8bit，64bit，128bit。

addvl x2, x2, #2 add 表示加法，vl表示加的单位是 VL（Vector Length），#2表示加的量。该指令表示把x2的地址增加 2*VL 个字节，即 x2 = x2 + 2 * VL。

st1b {z18.b}, p3, [x0, #1, MUL VL]存储 z18 寄存器中元素的地址是：x0 + 1 * VL，但是x0的地址不会在该指令执行完成后增加 VL 个字节，x0 保持不变。

▐  1.7 寄存器的使用和恢复方法

SME 中有两条特殊的指令，SMSTART 和 SMSTOP. SMSTART 表示进入 Streaming SVE mode，SMSTOP 表示退出 Streaming SVE mode. Streaming SVE mode 开启后，SME 指令和部分 SVE2 指令能够访问向量寄存器 z0-z31, 谓语寄存器 p0-p15 和 SME 的架构状态。

• SMSTART

  启用 Streaming SVE 模式和 SME 架构状态，允许使用与流式模式相关的向量扩展功能。它是对 MSR (immediate) 指令的别名。在函数调用或代码段切换时，若目标状态为流模式（Streaming Mode），需插入 SMSTART 以切换至该模式。例如，从非流模式（Normal Mode）进入流模式时需执行此指令。在汇编代码中，直接通过 SMSTART进入流模式。

• SMSTOP

  禁用 Streaming SVE 模式和 SME 架构状态，将系统切换回非流模式。它同样是对 MSR (immediate) 的别名。当退出流模式时需执行此指令。例如，从流模式返回非流模式时需插入 SMSTOP. 在汇编代码中，通过 SMSTOP返回非流模式。

• 状态切换规则：不同状态（Normal, Streaming, Streaming Compatible）之间的切换需遵循特定规则。例如，从流模式切换到非流模式需执行 SMSTOP，从非流模式切换到流模式需要执行 SMSTART。

• 寄存器清零：切换模式时（通过修改 PSTATE.SM），浮点（FP）和向量寄存器会被清零。因此，编译器需在寄存器分配前插入 SMSTART/SMSTOP 指令，保证正确地保存和恢复寄存器的状态。

stp x29, x30, [sp, #-320]!mov x29, spstp x19, x20, [sp, #224]stp x21, x22, [sp, #208]stp x23, x24, [sp, #192]stp x25, x26, [sp, #176]stp x27, x28, [sp, #160]stp d8, d9,   [sp, #80]stp d10, d11, [sp, #64]stp d12, d13, [sp, #48]stp d14, d15, [sp, #32]
smstart
/* CODE */
smstop
ldp x19, x20, [sp, #224]ldp x21, x22, [sp, #208]ldp x23, x24, [sp, #192]ldp x25, x26, [sp, #176]ldp x27, x28, [sp, #160]ldp d8, d9,   [sp, #80]ldp d10, d11, [sp, #64]ldp d12, d13, [sp, #48]ldp d14, d15, [sp, #32]ldp x29, x30, [sp], #320ret

同样功能的指令，SME2 指令和 NEON 指令的使用区别

SME2 和 NEON 架构有很多指令的功能是相同的，但他们的计算原理有很大差别。我在本节中列举开发过程中遇到的一些差别较大的指令，介绍他们的使用方法，进一步地我们可以在写汇编时利用 SME2 指令的这些特点，提高算子效率。

▐  2.1 fcvt 和 fcvtn 指令

SME2 指令集中把 float32 类型数据转成 float16 类型数据可以使用fcvt指令或fcvtn指令，例如：fcvt z4.h, {z16.s-z17.s}或 fcvtn z4.h, {z16.s-z17.s}.这两条指令的结果都是 32 个 float16 类型的数据，但数据排列有较大的区别。把 z16 和 z17 中的 float32 类型元素按照在寄存器内部的顺序分别表示成 0, 1, 2, ..., 15 和 16, 17, 18, ..., 31. 用fcvt指令后，z4 寄存器中 32 个 float16 类型数据在寄存器中的排序是 0, 1, 2, ..., 15, 16, 17, 18, ..., 31. 而用fcvtn指令后，z4 寄存器中 32 个 float16 类型数据在寄存器中的排序是 0,16,1,17,2,18,...,15,31.fcvtn指令对两个源寄存器中的 32 个数据做了交错排列的处理。这一特点可以被用到我们需要对数据结果重排的场景，节约一次重排指令的编写。

▐  2.2 fcvt 和 fcvtlt 指令

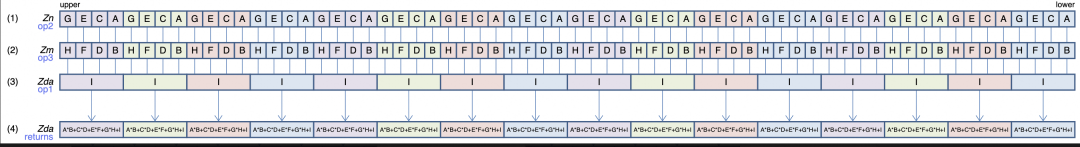

把 float16 类型数据转成 float32 类型数据可以使用fcvt z0.s, p3/m, z4.h或fcvtlt z0.s, p3/m, z4.h.  fcvt指令把z4寄存器的偶数序号的 float16 数据转成 float32 数据后存储在z0寄存器上，而fcvtlt指令则是把 z4 寄存器的奇数序号的 float16 数据转成 float32 数据后存储在z0寄存器。两张图就可以表示他们的区别。

图8. fcvt指令的原理

图9. fcvtlt指令的原理

▐  2.3 fmul(indexed) 指令

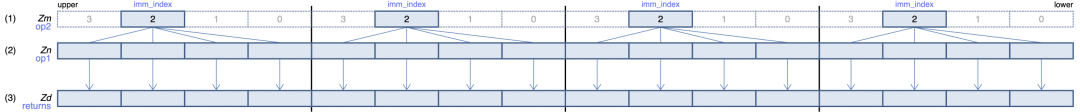

fmul v0.s, v1.s, v2.s[2]需要保证 v2 向量寄存器中每 128bit 中，第 2 个 float32 类型数据都相同。计算原理如下图：

SME2 指令集架构中，凡是涉及到 indexed 指令都要考虑是否需要保证每 128bit 的同样 index 数据是相同的。

▐  2.4 zip 指令

使用 NEON 指令时，我们会用zip1和zip2来分别处理源寄存器的低 64 位和高 64 位。在 SME2 指令架构集中使用一条指令完成 zip1 和 zip2 的操作：zip {z24.s-z25.s}, {z16.s-z17.s}

使用 SME2 汇编指令编写矩阵乘算子

矩阵乘法加速的关键方法是通过矩阵分块降低 CPU 读取数据时的 cache miss，从而提高算子性能。两个二维矩阵做乘法涉及三个维度：行、列、乘加维度，下文用符号 E、H、L 分别表示这三个维度。MNN CPU 后端会根据各后端的指令集特点设计这三个维度的分块大小，用符号 EP、HP、LP 分别表示对应的分块大小。

▐  3.1 动态量化的矩阵乘算子

动态量化：大模型在端侧CPU快速推理方案介绍了MNN CPU 后端使用动态量化的方法推理 LLM 模型，本文不再介绍动态量化的原理。下面重点介绍利用 SME2 指令集提高 LLM 模型的推理性能。动态量化公式：

，其中

• 使用整型外积指令smopa和查表指令luti4加速 int8_t 类型的矩阵乘法: x\cdot y是将 int8_t 类型的输入和权重乘加到 int32_t 类型数据。根据上文介绍的 smopa 指令计算原理，该 指令每次计算一个 int32_t 类型数据时是把 4 个 int8_t 类型数据做乘累加，所以矩阵分块中 LP=4；又因为一个za寄存器的子块最多容纳 16x16 个 int32_t 类型数据，所以我们设计 EP=16, HP=16. smopa指令执行的结果是得到一个[EP, HP]形状的矩阵，矩阵内元素类型是 int32_t.

SME2 指令实现int8_t类型矩阵乘

LoopSz_TILE16:    ld1b {z0.b}, p3/z, [x11]      // src    ld1b {z1.b}, p2/z, [x12]      // weight    // int4->int8    luti4 {z2.b-z3.b}, zt0, z1[0]    // matmul    smopa za0.s, p3/m, p3/m, z0.b, z2.b    subs x10, x10, #1    add x11, x11, x22    add x12, x12, #32
bne LoopSz_TILE16

• 使用fmopa指令计算 其他项的计算：和的共同特点是乘法的第一项形状都是[EP, 1]，乘法的第二项形状都是[1, HP]. 我们可以使用fmopa指令完成两个浮点矩阵乘法，得到[EP, HP]形状的矩阵，矩阵内元素的数据类型都是 float.

// inputKernelSum x weightBias -> [16,16]fmopa za1.s, p3/m, p3/m, z2.s, z1.s// inputScale x weightScale -> [16,16]fmopa za2.s, p3/m, p3/m, z3.s, z0.s

• 使用fclamp指令比较向量元素大小

fclamp {z24.h-z27.h}, z29.h, z30.h // z29.h min value, z30.h max value

▐  3.2 浮点矩阵乘算子

浮点矩阵乘算子的开发逻辑比动态量化矩阵乘简单很多。同样的根据fmopa指令计算原理，当输入和权重是 float32 类型时，我们设计 EP=16，LP=1，HP=64. 当输入和权重是 float16 类型时，EP=16，LP=2，HP=64. 这里我们把 HP 设计成 64 是为了充分使用所有的寄存器。

SME2实现float16类型输入数据的矩阵乘

E16LoopL:ld1b {z4.b}, p3/z, [x8]  // Ald1b {z0.b-z3.b}, pn8/z, [x2]  // B// [EP,LP] x [HP,LP] -> [EP,HP]fmopa za0.s, p3/m, p3/m, z4.h, z0.hfmopa za1.s, p3/m, p3/m, z4.h, z1.hfmopa za2.s, p3/m, p3/m, z4.h, z2.hfmopa za3.s, p3/m, p3/m, z4.h, z3.h
subs x21, x21, #1addvl x8, x8, #1addvl x2, x2, #4bne E16LoopL

SME2实现float32类型输入数据的矩阵乘

E16LoopL:ld1b {z4.b}, p3/z, [x8]  // Ald1b {z0.b-z3.b}, pn8/z, [x2]  // B// [EP,LP] x [HP,LP] -> [EP,HP]fmopa za0.s, p3/m, p3/m, z4.s, z0.sfmopa za1.s, p3/m, p3/m, z4.s, z1.sfmopa za2.s, p3/m, p3/m, z4.s, z2.sfmopa za3.s, p3/m, p3/m, z4.s, z3.s
subs x21, x21, #1addvl x8, x8, #1addvl x2, x2, #4bne E16LoopL

矩阵乘加速效果

经过对动态量化矩阵乘法和浮点矩阵乘法的性能测试，在单线程推理时，基于 SME2 指令实现的矩阵乘 kernel 比基于 Arm86 指令实现的 Kernel 性能最高提升 200%.

动态量化矩阵乘性能测试，测试平台：Mac M4 Pro，单位：ms
量化 Bits	E	{ L , H }	MNN Arm86	MNN Sme2
4	1	{1536,1536}	0.081700	0.055850
4	512		5.457050	1.796600
4	1	{1536,256}	0.009050	0.009050
4	512		1.101450	0.581200
4	1	{1536,8960}	0.268800	0.217850
4	512		31.072101	9.711550
4	1	{8960,1536}	0.292000	0.229400
4	512		30.937051	10.165400
4	1	{1536,151936}	4.682150	3.715250
4	512		552.223096	195.792297
4	1	{3584,3584}	0.265050	0.213650
4	512		28.382349	8.012650
4	1	{3584,512}	0.039850	0.036800
4	512		4.552700	1.756150
4	1	{3584,18944}	1.386000	1.086950
4	512		150.726245	47.240601
4	1	{4096, 8192}	0.689380	0.537300
4	512		73.933379	20.895181
4	1	{10240, 8192}	1.748760	1.357990
4	512		183.784043	54.027949

浮点矩阵乘法性能测试，测试平台：Mac M4 Pro，单位：ms
E=512	MNN SME2	MNN Arm86
L = 1536, H = 1536	1.966850	6.128300
L = 1536, H = 256	0.593850	1.179800
L = 1536, H = 8960	10.644050	33.169550
L = 8960, H = 1536	10.922850	33.843799
L = 1536, H = 151936	202.478296	591.445117

LLM 模型加速效果

▐  5.1 Mac M4 Pro 测试

我们在 Mac M4 Pro 上测试了使用 SME2 指令后，LLM 模型的推理型。因为该平台仅有 2 个核支持 SME2 指令，所以在测试 SME2 指令的多线程时，仅使用 2 线程，Arm86 指令的多线程测试使用 4 线程。测试结果显示单线程推理时， LLM 模型在 Prefill 阶段的推理性能提升了一倍左右，Decode 阶段的性能提升了 20%～ 30%。

model	modelSize	threads	precision	test	MNN SME2	MNN Arm86
Qwen2.5-1.5B-Instruct 4bit 量化 blocksize=128	828.26 MiB	1	Fp32	pp512	292.16 ± 3.10	112.99 ± 0.51
				tg128	51.43 ± 0.13	40.56 ± 0.09
			Fp16	pp512	336.08 ± 0.17	121.87 ± 0.11
				tg128	52.28 ± 0.22	40.94 ± 0.12
		2(sme2) 4(arm86)	Fp32	pp512	489.09 ± 0.21	385.01 ± 21.50
				tg128	86.67 ± 0.17	123.56 ± 0.37
			Fp16	pp512	606.02 ± 0.39	409.73 ± 0.99
				tg128	91.05 ± 0.67	129.06 ± 0.08
Qwen2.5-7B-Instruct 4bit 量化 blocksize=128	3.71 GiB	1	Fp32	pp512	68.82 ± 0.19	30.27 ± 0.31
				tg128	12.12 ± 0.04	9.13 ± 0.02
			Fp16	pp512	80.94 ± 0.05	26.41 ± 0.05
				tg128	12.37 ± 0.05	9.18 ± 0.03
		2(sme2) 4(arm86)	Fp32	pp512	134.18 ± 0.22	84.35 ± 5.17
				tg128	22.10 ± 0.04	31.80 ± 0.06
			Fp16	pp512	157.19 ± 0.21	91.09 ± 6.71
				tg128	23.04 ± 0.14	32.66 ± 0.02

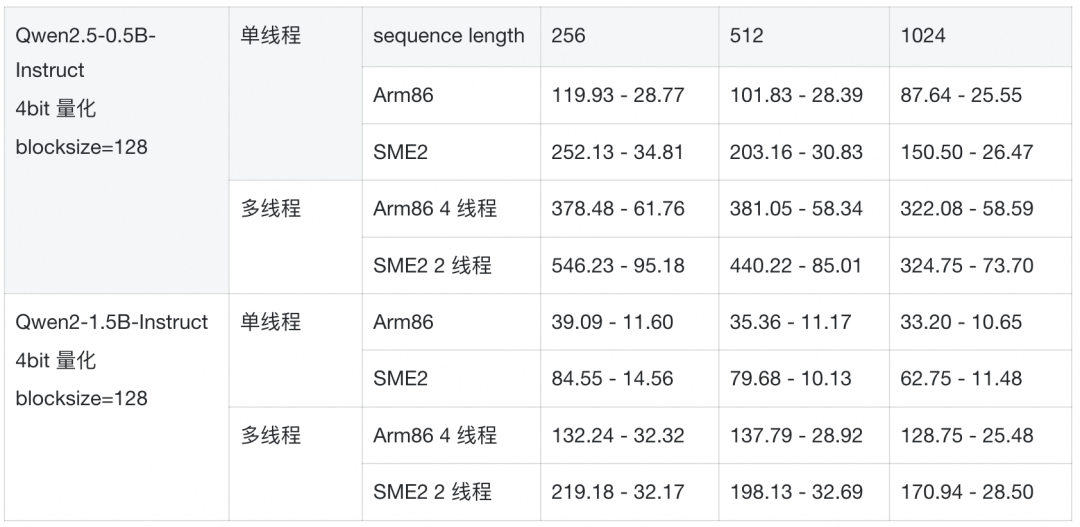

▐  5.2 iPhone 16 Pro Max 测试

• 测试说明: 4bit 量化，blocksize=128. 多线程测试时，Arm86 后端用 4 线程，Sme2 后端用 2 线程。

• 性能指标: Prefill - Decode (tokens/s)

• 结论: 1. 在单线程模式下Prefill阶段，SME2后端相比Arm86后端带来了100%的性能提升；2. SME2后端使用2线程时性能超越了Arm86后端使用4线程。

CV 模型加速效果

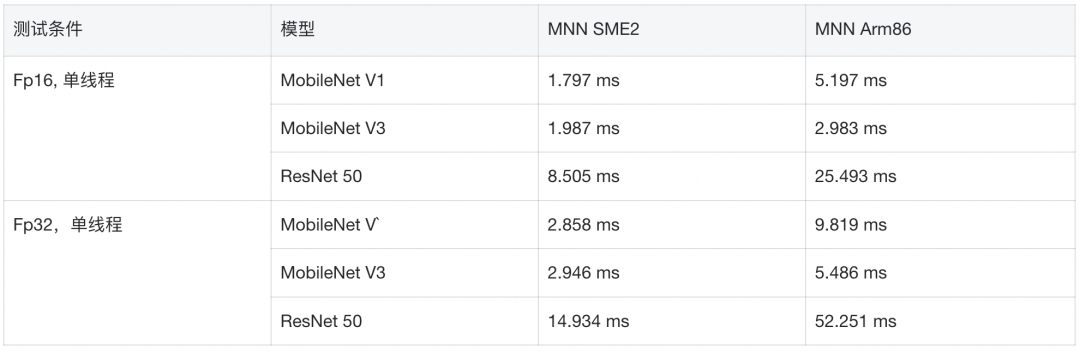

针对浮点的 CV 模型，我们也在 Mac M4 Pro 上测试了 SME2 指令使用后的性能表现，单线程的性能提升有 200%～ 300%.

结语

我们在 MNN 推理引擎中实现了对 Arm SME2 指令集的高效利用，突破了端侧部署大模型和 CV 模型的性能瓶颈。核心技术包括：

• 深入分析 SME2 的指令特性，并基于此设计和实现了两种关键的矩阵乘算子。我们将外积指令 (smopa) 用于核心矩阵运算，并巧妙地结合查表指令 (luti4) 完成了 4-bit 权重的实时高效解压，同时利用浮点外积指令 (fmopa) 处理动态量化中对浮点类型量化参数的计算，最终形成了一套高度优化的基于SME2指令集的动态量化矩阵乘法方案。

• 通过为 SME2 架构定制的矩阵分块策略 (Tiling)，我们最大化了 ZA 二维数组寄存器和多向量操作的并行计算能力，显著降低了对内存带宽的依赖。

在 Mac M4 Pro 和iPhone 16 Pro Max等平台上的实测数据充分验证了SME2指令集用于卷积计算的优越性。在 LLM 场景下，我们实现了 Prefill 阶段性能翻倍，Decode 阶段性能提升 20%-30% 的卓越表现；在传统 CV 任务中，浮点矩阵运算的性能更是获得了高达 200%-300% 的巨大提升。通过在 MNN 中的工程实践， SME2 指令集展示了在 AI 计算中的巨大潜力，也助力MNN引擎突破在端侧部署LLM模型的性能瓶颈，为下一代智能手机、笔记本电脑等边缘设备上部署更复杂、更强大的 AI 应用提供了技术方案。

参考文档

• SME和SME2的区别与联系：https://developer.arm.com/documentation/109246/0100/SME-Overview/SME-and-SME2

• SVE2介绍：https://developer.arm.com/documentation/102340/0100/Introducing-SVE2

• SVE指令集的新特性：https://developer.arm.com/documentation/102476/0101/SVE-architecture-fundamentals/SVE-architecture-features

• SVE架构基础：https://developer.arm.com/documentation/102476/0101/SVE-architecture-fundamentals

• SME2指令集官方文档：https://developer.arm.com/documentation/ddi0602/2025-03/SME-Instructions?lang=en

• Arm极术社区关于SME指令的介绍：https://aijishu.com/a/1060000000471832

团队介绍

本文作者酒七，来自淘天集团-Meta技术团队。本团队目前负责面向消费场景的3D/XR基础技术建设和创新应用探索，创造以手机及XR 新设备为载体的消费购物新体验。团队在端智能、端云协同、商品三维重建、真人三维重建、3D引擎、XR引擎等方面有着深厚的技术积累，先后发布深度学习引擎MNN、商品三维重建工具Object Drawer、3D真人数字人TaoAvatar、端云协同系统Walle等。团队在OSDI、MLSys、CVPR、ICCV、NeurIPS、TPAMI等顶级学术会议和期刊上发表多篇论文。欢迎视觉算法、3D/XR引擎、深度学习引擎研发、终端研发等领域的优秀人才加入，共同走进3D数字新时代。
