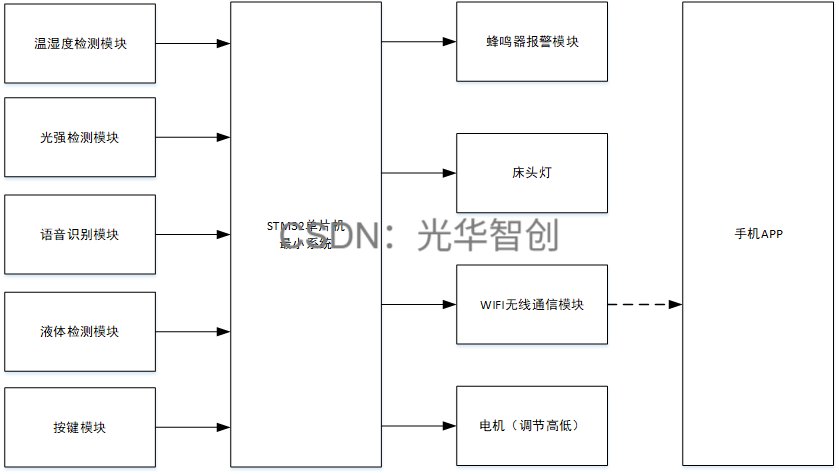

一.系统概述

1. 环境监测：实现对病房内部温湿度和光照强度的实时检测。
2. 病床调节：通过按键调整病床的高低，方便患者的需求。
3. 语音控制：支持语音识别功能，用户可通过语音指令调整病床的高低。
4. 床头灯控制：具备床头灯功能，允许用户通过按键开关来控制床头灯的开关。
5. 呼叫报警功能：配备呼叫按钮，按下后蜂鸣器会报警，并将报警信息发送至管理员的手机APP。
6. 吊瓶监测：设计吊瓶报警功能，利用液体传感器检测吊瓶内液体状态，若液体耗尽，则发出报警提醒。
7. 手机APP设计：开发手机APP，用于接收报警信息及其他功能的控制与监测。

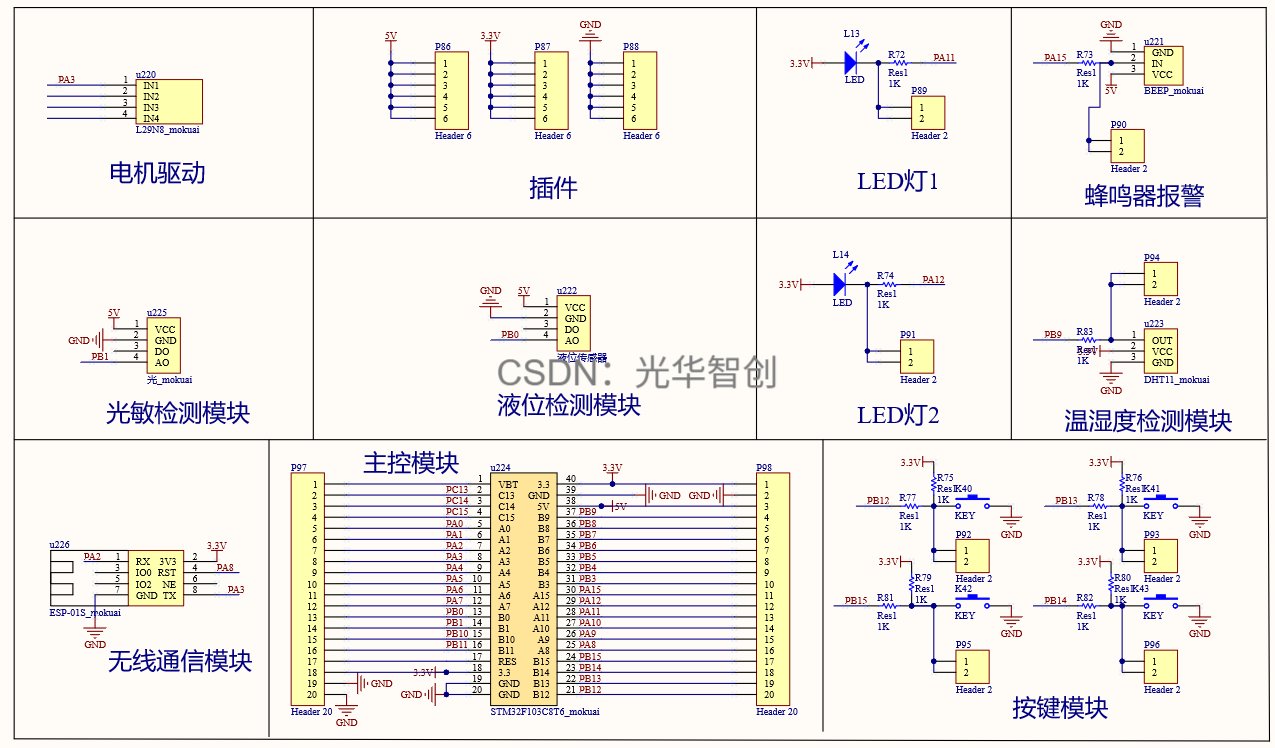

二.电路设计

电路图采用Altium Designer进行设计：

1. 核心控制器：使用STM32F103C8T6单片机作为系统主控，其最小系统电路构成了整个电路的核心部分。
2. 光强检测：采用光敏电阻模块进行光强检测，传感器的模拟输出端连接至单片机的模拟输入端口。
3. 语音指令检测：使用LU-ASR01高精度语音识别模块进行语音指令检测，通过UART串口与单片机进行数据通信。
4. 水滴检测：通过水滴模块进行水滴检测，模块输出的数字信号与单片机的GPIO口直接连接。
5. 数据上传：使用ESP8266-01S模块将检测到的数据上传至上位机，模块通过UART串口与单片机进行通信。
6. 步进电机驱动：通过ULN2003驱动步进电机，模块的IN输入端连接至单片机的GPIO口，OUT输出端连接至步进电机。
7. 报警功能：使用有源蜂鸣器进行报警，采用NPN三极管对蜂鸣器进行驱动，实现报警功能。

三.程序设计

/************************************
OLED显示屏
************************************/
void OLED_Display_Cotrol(void) //系统显示控制功能实现 OLED显示
{
static u8 temperature=28,humidity=29,flag1,flag2;
static unsigned short timeCount = 0; //发送间隔变量
char Test_Mqqt_Buffer[512]=“”; //为了接收按钮按下后阿里云传输的数据信息
u16 Test_Mqqt_Num=0;
char p1[16]=" ";
static float pre,ye;
static _Bool pre_Exceed_Flag,ye_Exceed_Flag;
Parameter_1_Compare(pre,150,&pre_Exceed_Flag);
Parameter_1_Compare(200,ye,&ye_Exceed_Flag);
//当温度高后 启动风扇
if(connectFlag == 1)
{
DHT11_Read_Data(&temperature,&humidity);
pre=Get_Adc2_Convert_Data();
ye=Get_Adc_Convert_Data();
Limit_Value_Set_2(&flag1,&flag2);
if(flag10)
{
Control_Port_Low_Effetive(pre_Exceed_Flag,&Led0_0);
Control_Port_Low_Effetive(pre_Exceed_Flag,&Led0_1);
}else if(flag11)
{
Led0_0=0;
Led0_1=0;
}else
{
Led0_0=1;
Led0_1=1;
}
Control_Port_High_Effetive(ye_Exceed_Flag,flag2,&Beep);
timeCount++;
if(timeCount==30){timeCount=0;send_data(&temperature,&humidity,&pre,&ye,ye_Exceed_Flag,flag2);}

void Parameter_2_Compare(u8 parameter1,u16 parameter1_Limit_Value,u8 parameter2,u16 parameter2_Limit_Value,u8 *Parameter1_Compare_Result,u8 *Parameter2_Compare_Result)
{
if(parameter1>parameter1_Limit_Value) //如果采集到的参数值超过设定的阈值 这部分可以根据实际需要进行调整 需要改低于的时候改低于
*Parameter1_Compare_Result=1;
else
*Parameter1_Compare_Result=0;
if(parameter2>parameter2_Limit_Value) //如果采集到的参数值超过设定的阈值 这部分可以根据实际需要进行调整 需要改低于的时候改低于
*Parameter2_Compare_Result=1;
else
*Parameter2_Compare_Result=0;
}

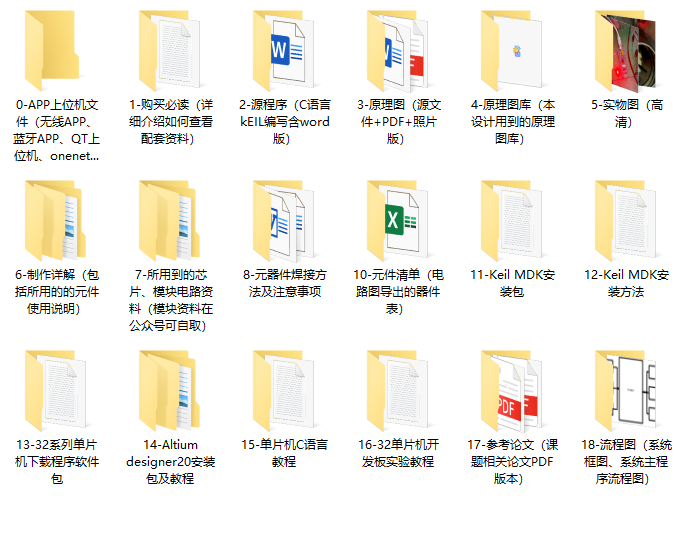

四.资料内容
