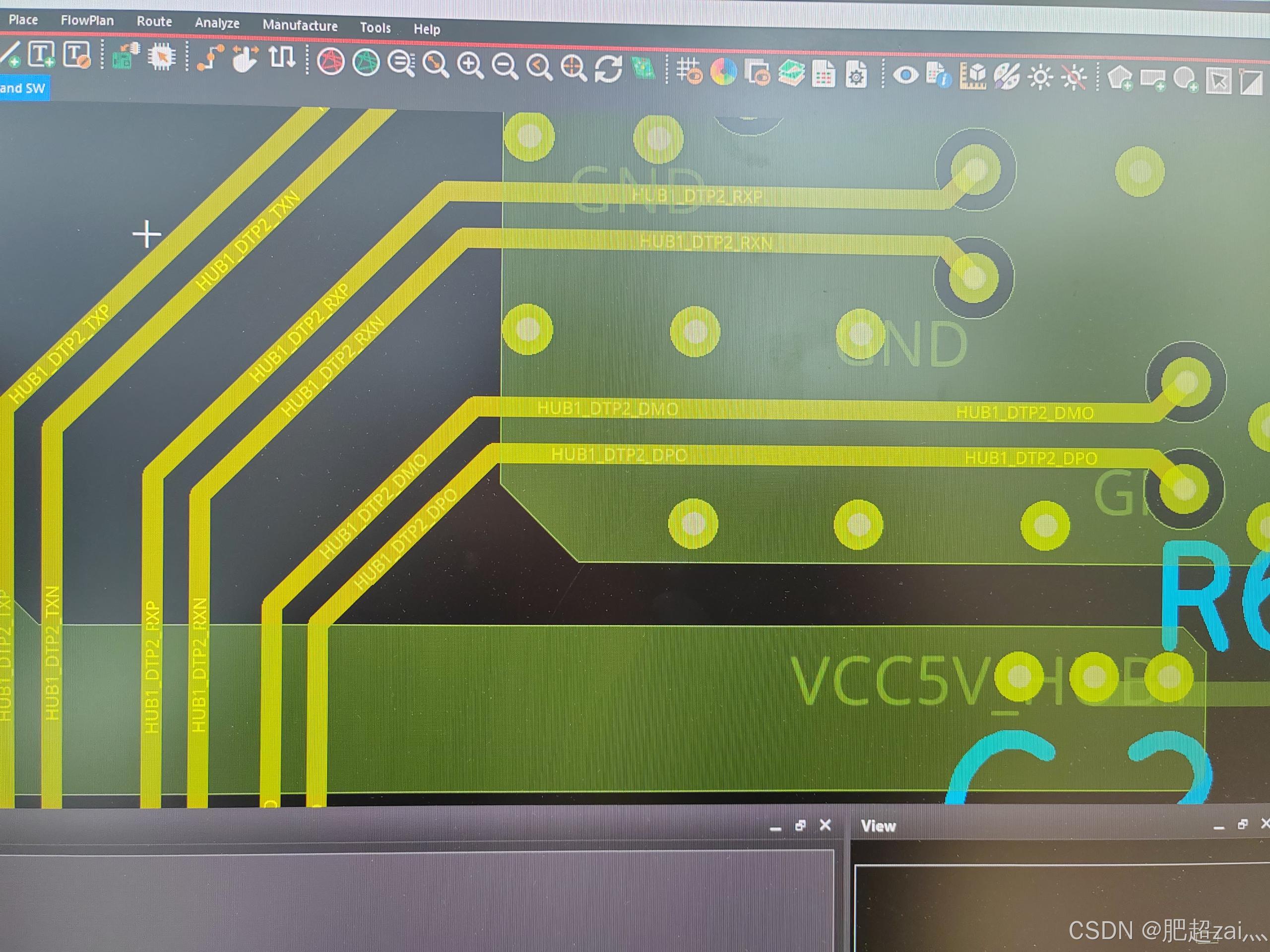

问题描述:layout一块4层板,TOP和BOT层走线,第二层是GND,第三层POWER。在进行BOT层走线时,由于需要换层到TOP,而TOP层的参考面是第二层GND,回流也从GND进行。然而,BOT层的走线是第三层POWER,本应设置其参考网络也为GND,则避免由于参考网络不同导致的阻抗变化。但Power层已覆铜的电源网络隔断了这个GND覆铜。

问题分析:由于器件布局和约束,无法修改此处的电源网络覆铜走向。因为需解决回路路径的问题。

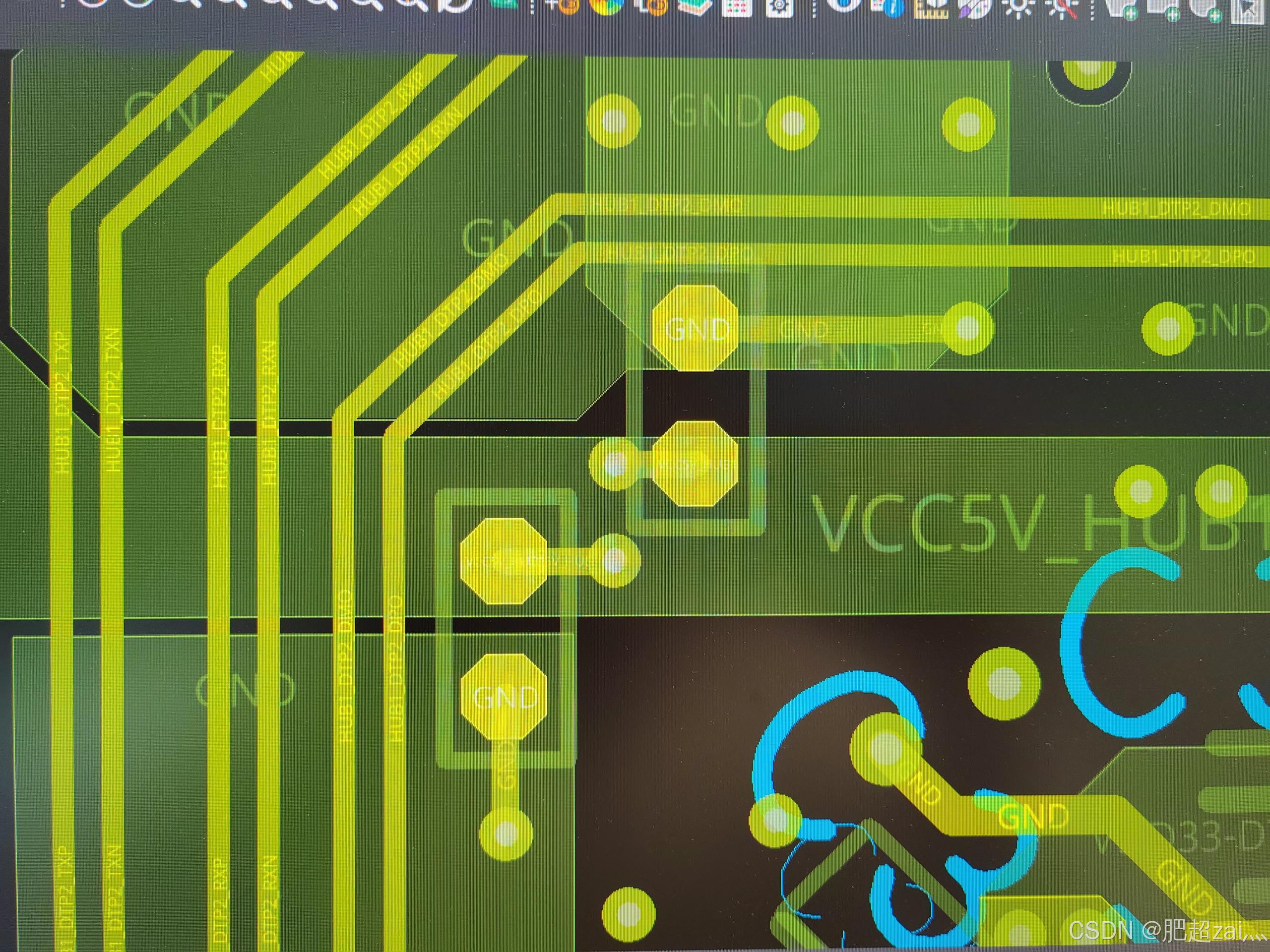

问题解决:对此电源网络与两侧的GND之间添加“缝合电容”,取值10nF~100nF。本次选取为10nF。具体再根据调板效果进行调整取值。
