汇川四轴机械手装配程序：开启自动化装配之旅

QQ:487739278

434人浏览 · 2025-11-14 10:45:00

QQ:487739278 · 2025-11-14 10:45:00 发布

汇川四轴机械手装配程序汇川ROBOT机器人自动装配与PLC信号对接，进行自动装配，待机位，安全位，多个装配位运动控制，程序注释齐全，适合新手入门学习附.机器人程序+机器人IO点，定位P点分配表+接线图

在自动化生产的大舞台上，汇川四轴机械手扮演着重要角色。今天咱就来唠唠汇川 ROBOT 机器人自动装配与 PLC 信号对接的那些事儿，新手朋友们可要拿好小本本记好咯。

一、整体程序架构

整个装配程序主要围绕自动装配流程展开，涉及待机位、安全位以及多个装配位的运动控制。它与 PLC 信号对接，就像是两个默契的伙伴，PLC 发出指令，机器人准确执行装配动作。

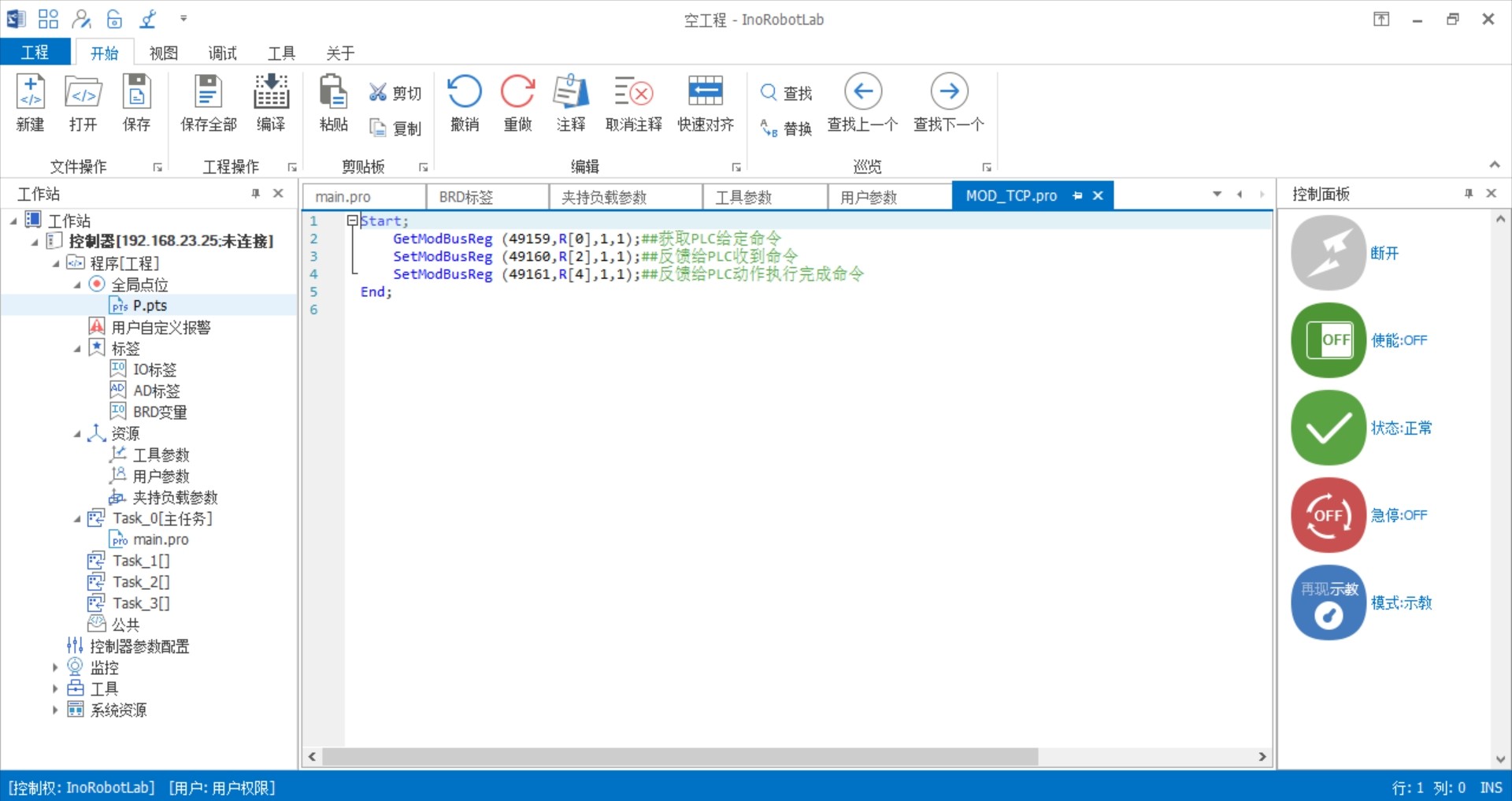

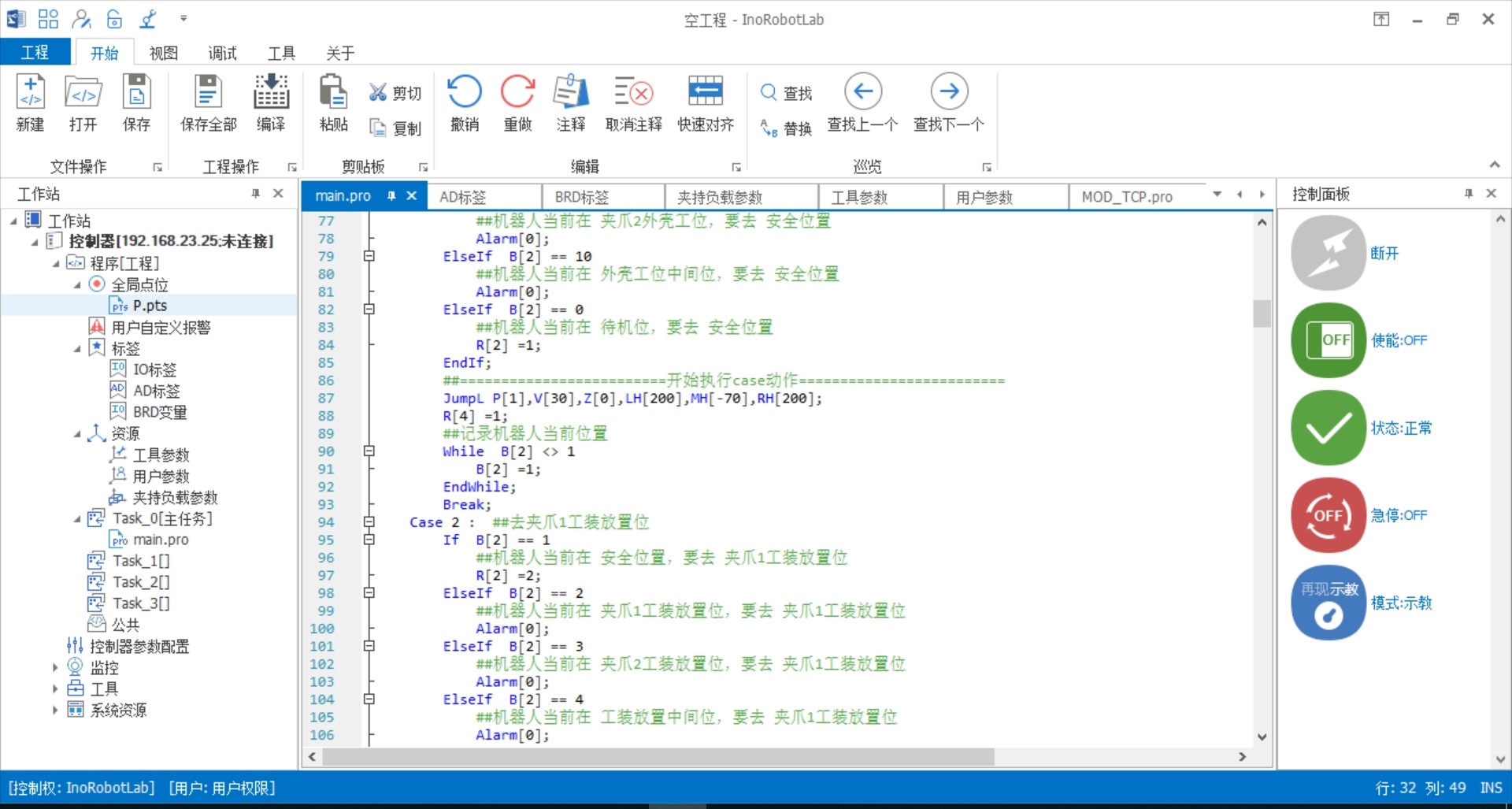

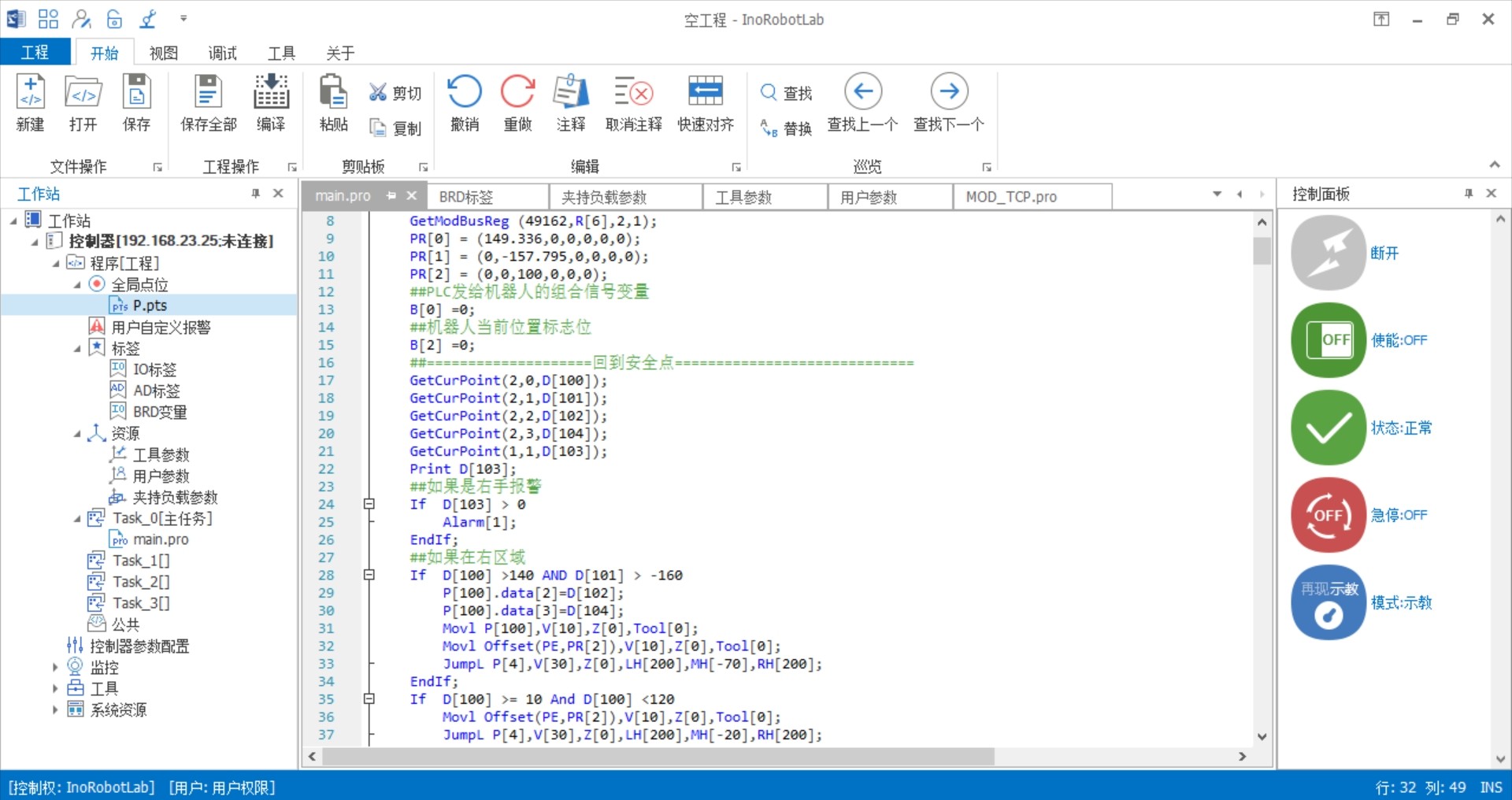

二、机器人程序示例与分析

; 程序开始
VAR
    INT : PositionFlag; // 用于标记当前位置
BEGIN
    // 机器人移动到待机位
    PositionFlag := 0;
    MOVEJ P0, V100, Z10; // MOVEJ 指令用于关节运动，P0 是待机位坐标点，V100 速度为 100，Z10 表示转弯区数据为 10
    WAITDI DI0, 1; // 等待 DI0 输入信号为 1，这可能是来自 PLC 的启动信号
    IF PositionFlag = 0 THEN
        // 移动到安全位
        MOVEJ P1, V100, Z10; // P1 为安全位坐标点
        PositionFlag := 1;
    END_IF
    // 移动到装配位 1
    MOVEJ P2, V100, Z10; // P2 是装配位 1 坐标点
    // 执行装配动作 1
    DOUT DO0, 1; // 输出信号 DO0 置 1，可能用于控制装配工具启动
    WAITFOR 2000; // 等待 2000ms，确保装配动作完成
    DOUT DO0, 0; // 关闭装配工具
    // 移动到下一个装配位，这里假设还有装配位 3
    MOVEJ P3, V100, Z10; // P3 为装配位 3 坐标点
    // 执行装配动作 2
    DOUT DO1, 1;
    WAITFOR 3000;
    DOUT DO1, 0;
    // 回到待机位
    MOVEJ P0, V100, Z10;
    PositionFlag := 0;
END

在这段程序里，首先我们定义了一个变量 PositionFlag 来标记机器人所在位置状态。程序启动后先移动到待机位 P0，然后等待 PLC 传来的启动信号 DI0。收到信号后，先前往安全位 P1，这一步是为了确保机器人在进入实际装配区域前的安全状态。接着依次移动到各个装配位 P2、P3 等执行装配动作。通过 DOUT 指令控制输出信号来操作装配工具，比如启动和关闭。完成所有装配动作后，机器人回到待机位，等待下一次任务。

三、机器人 IO 点、定位 P 点分配表及接线图的重要性

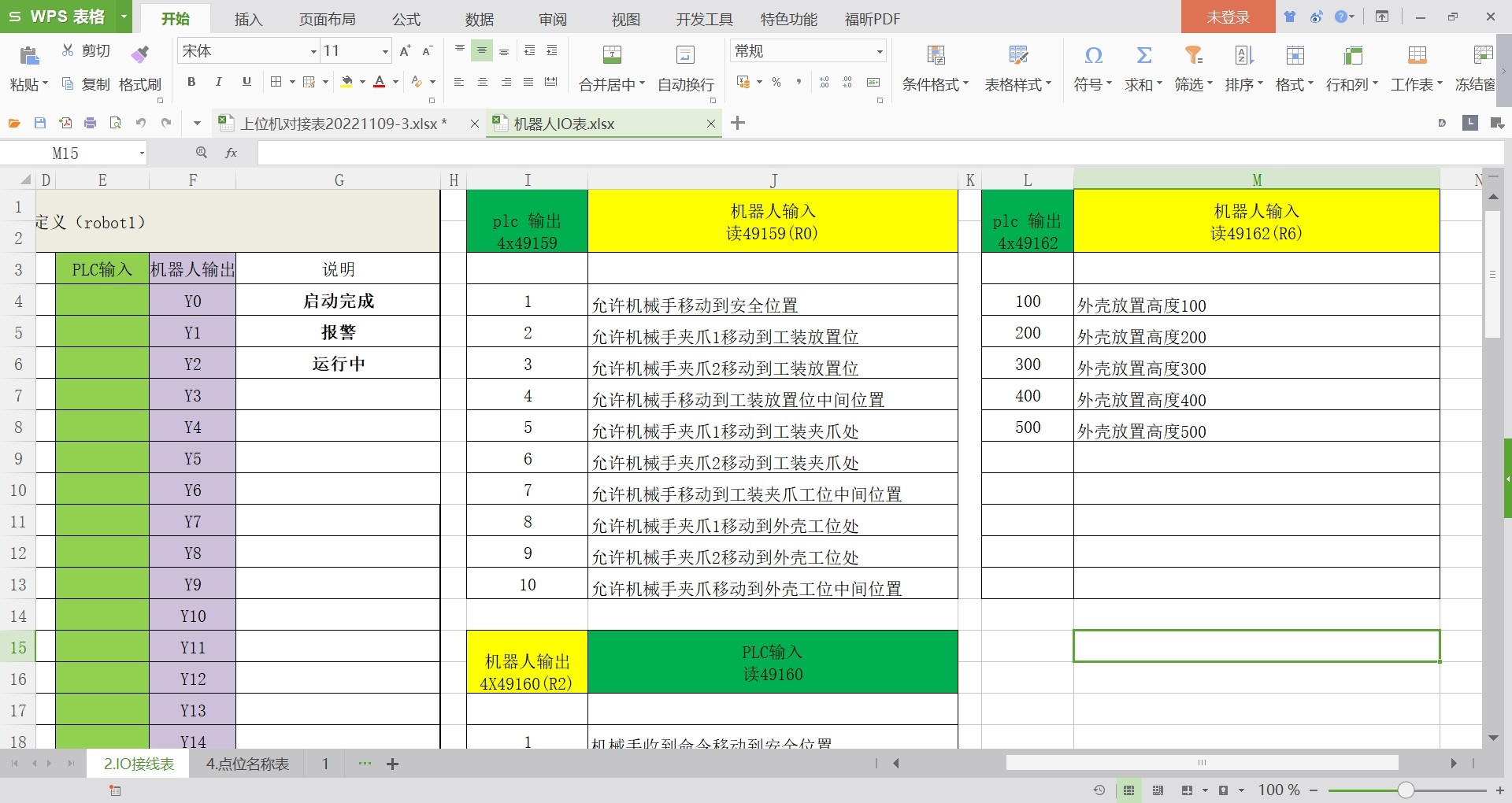

机器人 IO 点：它是机器人与外部设备（像 PLC）沟通的桥梁。输入点（如 DI0）接收外部信号，告诉机器人何时启动、停止等；输出点（如 DO0、DO1）则向外部设备发送控制信号，比如启动装配工具。合理分配和使用 IO 点，能让机器人与整个自动化系统无缝协作。
定位 P 点分配表：每个 P 点代表了机器人的一个特定位置，像前面程序里的 P0（待机位）、P1（安全位）、P2 和 P3（装配位）。精确设定这些点的坐标，是保证机器人准确运动到指定位置完成装配任务的关键。

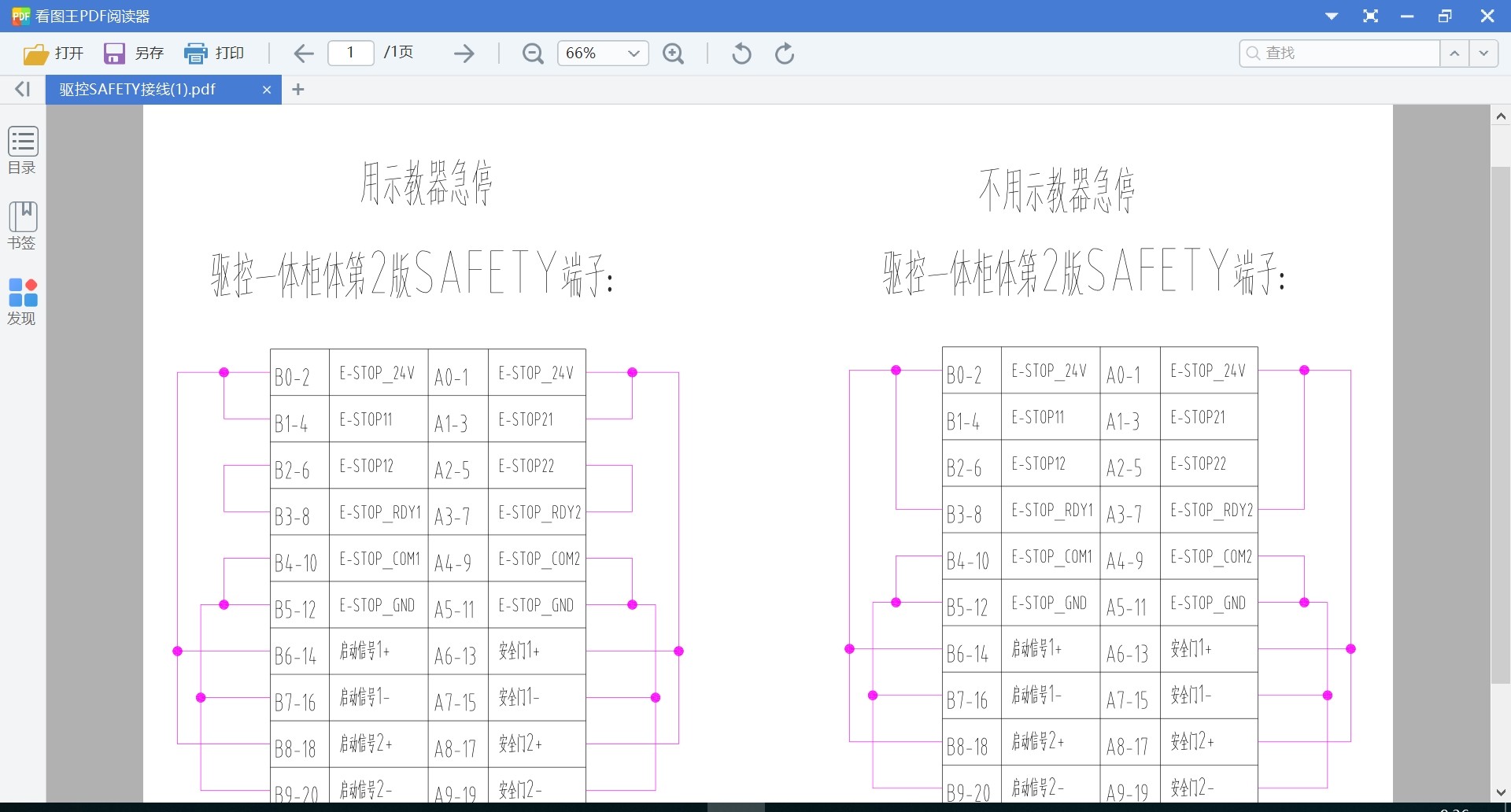

接线图：它就像是机器人的“线路地图”，清晰展示了机器人各个部件、IO 点与外部设备（如 PLC）之间的电气连接关系。正确接线才能保证信号准确传输，让机器人和 PLC 之间顺利“对话”。
