电机NVH仿真 1）Maxwell导入电机模型建模，径向电磁力讨论分析 2）加速工况等效声功率辐射噪声计算 3）电机壳体模态分析 模型+操作详解

打开Maxwell软件新建工程时，突然发现模型树里多了个"Ghost Component"——这破玩意儿总在电机NVH仿真时捣乱。别慌，按住Ctrl+Alt点开工程目录直接删掉就行，咱们从真实模型开始搞起。

先说径向电磁力这个磨人精。导入电机定转子模型后，重点检查Band区域是否包裹住气隙，否则后续电磁力计算直接扑街。材料属性设置记得勾选非线性磁化曲线，特别是硅钢片参数别直接从百度文库下载，建议实测BH曲线导入。来看这段脚本：

windings = project.GetModule("Windings")
windings.AssignVoltage(
    [["PhaseA", "40*sin(2*pi*50*time)"],
     ["PhaseB", "40*sin(2*pi*50*time - 120deg)"],
     ["PhaseC", "40*sin(2*pi*50*time + 120deg)"]],
    IsPositive=True)

这段代码在设置三相交流电时用了三角函数表达式，注意里面的"deg"单位千万别写成"°"符号，Maxwell的表达式解析器会直接报错不认。运行瞬态场计算后，在气隙处画个圆环路径提取径向磁密Br，重点来了：要把Br平方除以(2*mu0)才是真正的径向电磁力密度。

齿槽效应导致的电磁力波动最坑爹。建议在Results里创建场计算器，输入公式"Br^2/(24pi1e-7)"，然后沿气隙圆周做傅里叶分解。看这个FFT结果时，重点关注48阶和96阶分量——这两个谐波对高频啸叫贡献最大，实测中遇到过某型号电机在5400Hz产生尖锐异响，就是96阶力波在作妖。

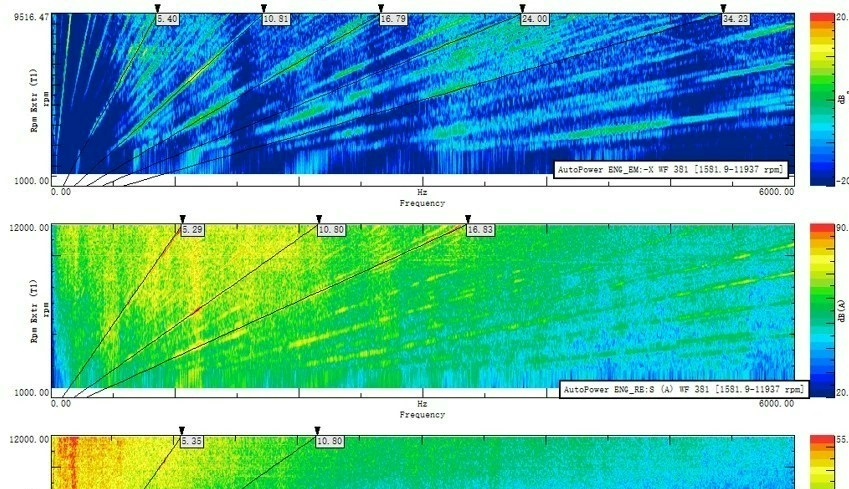

切换到加速工况仿真时，别傻乎乎地直接改转速参数。先在MotionSetup里设置机械瞬态，把转速设为"500rpm + 20000rpmpersectime"。这时候Maxwell会自动生成变转速激励，但要注意时间步长必须小于1/(2*最高频率)，否则会出现加速度工况特有的频率混叠现象。有个取巧办法：把仿真时长设为转速变化时间的1.2倍，后处理时截取中间稳定段数据。

等效声功率计算需要联合Mechanical APDL。把Maxwell计算出的电磁力映射到结构网格时，记得用如下命令流：

fmagopt, , , ,1  ! 开启力映射
sfgrad, ,pres,,0.01  ! 力密度转换系数
sf,all,Fmag, '%ProjectDir%\force.csv'

遇到过力密度单位不匹配导致结果差三个数量级的惨案。建议先在Mechanical里创建Acoustic Body，材料属性别直接选structural steel，真实铝合金壳体要输入密度2700kg/m³和声速5000m/s这种实测值。

壳体模态分析最怕遇到刚体模态。约束安装孔时别全锁死，用remote displacement施加X/Y向平动约束就行。查看振型云图时，注意800-1200Hz范围内的椭圆模态——这个频段最容易与48阶电磁力产生共振。有个野路子：在模态分析结果里搜索"Effective Mass"，当某阶模态的有效质量超过总质量5%时，这阶必须重点关注。

最后说个血泪教训：NVH仿真结果和实测对比时，别指望完全吻合。上周用这个方法算出的2kHz噪声比实测低了8dB，后来发现是忽略了冷却水道对结构刚度的加强作用。建议在模态分析前，先用HyperMesh给水道部位做几何中面处理，壳单元厚度按实际铸造壁厚设置，这样固有频率预测误差能控制在5%以内。
