文章概要
作为一名技术老司机，我踩过无数绘图工具的坑，从Visio到Draw.io，从手动拖拽到代码生成，终于找到了大模型时代的绘图终极方案！本文将为你揭秘SVG、Mermaid和PlantUML三大神器的真正实力，通过TCP三次握手、用户登录流程、电商系统架构等实战案例，手把手教你如何用自然语言描述自动生成专业级图表。无论你是前端开发、系统架构师还是技术文档作者，都能找到最适合自己的绘图利器，从此告别低效绘图，开启AI驱动的自动化可视化新时代！

你是否还在用鼠标拖拽一个个图形，像搭积木一样拼出流程图？是否经历过团队文档里十个人有十种画图风格，合并时直接崩溃？是否每次需求变更，都要手动调整几十个连接线，痛不欲生？

欢迎来到大模型绘图革命——一个让传统绘图工具彻底过时的时代！

传统工具如Visio、Draw.io、ProcessOn等，本质都是手动拖拽式绘图，存在三大致命伤：

• 效率低下：从工具栏找图形、拖拽、对齐、连线、调整样式…一个简单流程图要操作几十次，时间全耗在机械劳动上
• 维护困难：需求变更时，修改一个节点可能牵动十几条连接线，稍不注意就错位、重叠，维护成本呈指数级增长
• 版本混乱：团队协同时，每个人保存的格式不同（.vsdx/.drawio/.png），合并时图形错位、样式丢失，最后变成"谁画的谁负责修改"的噩梦

更可怕的是，这些工具生成的图表往往是静态图片，无法与代码库同步，文档更新时图表早已过时，成为"僵尸图表"！

“让AI理解我的意图，比我自己画还快！”——某技术总监的感叹

大模型绘图的核心突破在于：用自然语言替代手动操作，实现"所想即所得"！

三大革命性优势：

• 效率爆炸：描述需求 → 生成代码 → 渲染图表，全程10秒内完成，效率提升10倍以上
• 维护简单：修改需求只需调整描述，重新生成即可，告别手动调整连线的痛苦
• 版本统一：代码即图表，与文档版本完全同步，团队协作零冲突

更酷的是：AI还能自动优化图表结构，比如：

• 自动识别并合并重复节点
• 智能调整布局避免交叉连线
• 根据内容自动选择最佳图表类型
• 生成注释和说明文字

面对三大神器，如何选择？关键在于理解它们的设计哲学和适用边界：

工具	定位	适合人群	典型场景
SVG	像素级控制的矢量王者	前端开发、UI设计师	复杂自定义图形、动画、交互式图表
Mermaid	文档友好的轻量级神器	技术文档作者、产品经理	流程图、时序图、甘特图、状态图
PlantUML	专业级UML建模武器	架构师、系统分析师	类图、组件图、部署图、活动图

举个生动的例子：

• 要画一个带动画效果的神经网络结构图？选SVG，它能精确控制每个节点的样式和动画
• 要写一篇技术文档，需要嵌入时序图？选Mermaid，代码直接写在Markdown里，完美融合
• 要设计一个电商系统的微服务架构？选PlantUML，它能生成完整的UML套件，专业度爆表

SVG：像素级控制的矢量绘图王者

在自动化绘图领域，SVG（Scalable Vector Graphics） 是无可争议的矢量图形王者。它不仅是W3C标准，更是现代Web可视化生态的核心基石。与其他工具相比，SVG提供了真正的像素级控制能力，让开发者能够精确到每一个坐标点、每一条路径、每一个动画帧。

SVG核心原理：基于XML的矢量图形标准与DOM操作

SVG的本质是基于XML的矢量图形描述语言，这意味着：

• 结构化数据：每个图形元素（<circle>、<path>、<rect>等）都是独立的XML节点
• DOM可操作：通过JavaScript可以直接操作SVG元素，实现动态更新和交互
• CSS样式化：支持CSS样式定义，实现样式与结构的分离
• 事件绑定：每个SVG元素都可以绑定鼠标、键盘等事件

<!-- 一个简单的SVG示例：带交互的神经网络节点 -->
<svg width="400" height="300" xmlns="http://www.w3.org/2000/svg">
  <!-- 输入层 -->
  <circle cx="100" cy="100" r="20" fill="#3498db"
          class="neuron" data-layer="input" data-index="0"/>
  <circle cx="100" cy="150" r="20" fill="#3498db"
          class="neuron" data-layer="input" data-index="1"/>

  <!-- 隐藏层 -->
  <circle cx="200" cy="125" r="20" fill="#e74c3c"
          class="neuron" data-layer="hidden" data-index="0"/>

  <!-- 输出层 -->
  <circle cx="300" cy="125" r="20" fill="#2ecc71"
          class="neuron" data-layer="output" data-index="0"/>

  <!-- 连接线 -->
  <path d="M120,100 L180,125" stroke="#95a5a6" stroke-width="2"/>
  <path d="M120,150 L180,125" stroke="#95a5a6" stroke-width="2"/>
  <path d="M220,125 L280,125" stroke="#95a5a6" stroke-width="2"/>
</svg>

关键优势：SVG的DOM操作能力使其成为交互式图表的首选方案。你可以通过JavaScript动态添加/删除节点、修改样式、绑定事件，实现真正的动态可视化。

技术深度：SVG的<path>元素尤其强大，通过M（移动）、L（直线）、C（三次贝塞尔曲线）、Q（二次贝塞尔曲线）等命令，可以绘制任意复杂度的图形。这种基于数学描述的矢量特性，使其成为AI生成图形的理想载体。

适用场景：复杂自定义图形、动画、交互式图表

SVG的适用场景主要集中在需要高度定制化、交互性和动画效果的领域：

场景类型	典型应用	SVG优势
复杂自定义图形	网络拓扑图、电路图、地理信息系统	精确控制每个图形元素的位置和样式
动画效果	数据加载动画、状态转换动画	支持SMIL动画、CSS动画、JavaScript动画
交互式图表	可点击的架构图、可拖拽的流程图	每个元素都可绑定事件，实现复杂交互
数据可视化	自定义图表、复杂仪表盘	完全控制图表的每个细节
游戏开发	2D游戏、交互式教育工具	高性能渲染，支持复杂动画

行业应用：

• 金融领域：实时股票走势图、交互式K线图
• 物联网：设备状态监控面板、实时数据流可视化
• 教育科技：交互式教学图表、可操作的实验模拟
• 医疗健康：人体解剖图、医疗数据可视化
• 工业4.0：工厂设备监控、生产流程可视化

关键洞察：SVG的无限缩放特性使其特别适合需要多分辨率适配的场景，如响应式网页、移动应用、打印文档等。

大模型生成SVG：代码生成策略与优化技巧

使用大模型生成SVG代码时，需要特别注意代码生成策略和优化技巧：

1. Prompt设计技巧

基础模板：

"请生成一个SVG代码，绘制一个[图形类型]，要求：
- [具体结构要求]
- [视觉样式要求]
- [布局要求]
- [交互需求]
- 使用XML格式，包含完整的SVG标签
- 添加注释说明各部分功能"

高级技巧：

• 分层描述：“先描述整体布局，再描述细节元素”
• 样式分离：“使用CSS类控制样式，而不是内联样式”
• 参数化：“使用变量控制颜色、大小等参数”
• 可访问性：“添加aria-label和title标签”

2. 代码生成策略

模块化生成：

// 分步生成神经网络结构图
const generateNeuralNetwork = (layers, options = {}) => {
  const { width = 800, height = 600, nodeRadius = 20 } = options;

  // 1. 计算布局
  const layerSpacing = width / (layers.length + 1);
  const maxNodes = Math.max(...layers);
  const nodeSpacing = height / (maxNodes + 1);

  // 2. 生成SVG框架
  let svg = `<svg width="${width}" height="${height}" xmlns="http://www.w3.org/2000/svg">\n`;

  // 3. 生成样式
  svg += `  <style>\n`;
  svg += `    .neuron { cursor: pointer; transition: all 0.3s; }\n`;
  svg += `    .neuron:hover { stroke: #f39c12; stroke-width: 3; }\n`;
  svg += `    .connection { opacity: 0.7; }\n`;
  svg += `    .layer-label { font-family: Arial; font-size: 14px; fill: #333; }\n`;
  svg += `  </style>\n`;

  // 4. 生成节点
  const nodes = [];
  layers.forEach((count, layerIndex) => {
    const x = (layerIndex + 1) * layerSpacing;
    const colors = ['#3498db', '#e74c3c', '#2ecc71', '#f39c12'];

    for (let i = 0; i < count; i++) {
      const y = (i + 1) * nodeSpacing;
      const color = colors[layerIndex % colors.length];

      svg += `  <circle cx="${x}" cy="${y}" r="${nodeRadius}" fill="${color}"
                class="neuron layer-${layerIndex}" data-layer="${layerIndex}" data-index="${i}"/>\n`;

      nodes.push({ x, y, layer: layerIndex, index: i });
    }
  });

  // 5. 生成连接线
  nodes.forEach(source => {
    nodes.forEach(target => {
      if (target.layer === source.layer + 1) {
        svg += `  <path d="M${source.x + nodeRadius},${source.y} L${target.x - nodeRadius},${target.y}"
                  stroke="#95a5a6" stroke-width="2" class="connection"/>\n`;
      }
    });
  });

  svg += '</svg>';
  return svg;
};

// 使用示例
const svgCode = generateNeuralNetwork([3, 4, 2], { width: 600, height: 400 });

3. 优化技巧

性能优化：

• 减少DOM节点：合并相似元素，使用<g>分组
• 简化路径：优化<path>的d属性，减少命令数量
• CSS样式：使用类选择器而不是内联样式
• 懒加载：对于大型图表，实现分块加载

代码优化：

• 符号复用：使用<symbol>和<use>减少重复代码
• 视图控制：合理设置viewBox和preserveAspectRatio
• 压缩：使用SVGO等工具压缩SVG代码
• 缓存：缓存生成的SVG代码，避免重复计算

调试技巧：

• 在线验证：使用SVG Validator检查语法
• 浏览器调试：通过开发者工具实时修改属性
• 性能分析：使用Chrome DevTools分析渲染性能
• 兼容性测试：测试在不同浏览器和设备上的显示效果

实战技巧：对于复杂图表，可以让大模型先生成简化版本，然后逐步添加细节。例如，先让模型生成基本结构，再添加动画、交互、样式等高级功能。

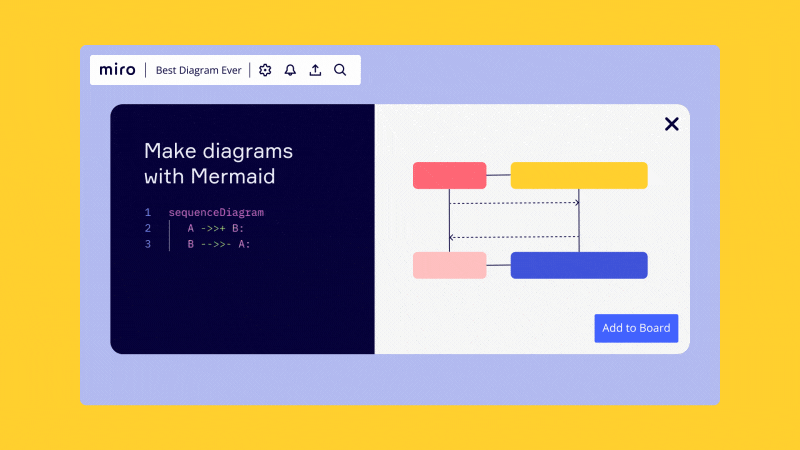

Mermaid：文档友好的轻量级图表神器

“用写代码的方式画图，让图表成为文档的一部分” —— Mermaid 的设计理念完美契合现代开发者的工作流。

在技术文档中插入图表时，你是否经历过：

• 用Visio画完图，导出PNG再插入文档，版本更新后又要重复操作？
• 团队协作时，图表文件分散在各个成员电脑里，版本混乱？
• 想修改某个箭头方向，却要重新打开专业软件拖拽调整？

Mermaid 的出现，彻底改变了这一切。它用极简的文本语法描述图表，让图表成为代码的一部分，真正实现文档即图表，图表即代码。

Mermaid设计哲学：类Markdown的极简文本语法

Mermaid 的语法设计深受 Markdown 影响，追求极简、可读、易维护。它的核心思想是：用文本描述图表，而不是用图形工具绘制图表。

核心语法特点：

• 声明式语法：用 graph TD 声明流程图方向，sequenceDiagram 声明时序图，清晰直观。
• 节点与连接：用 A --> B 表示节点A连接到B，A -- "标签" --> B 添加连接标签，简洁明了。
• 子图与分组：用 subgraph 定义子图，par 定义并行流程，支持复杂结构。
• 样式与类：用 classDef 定义样式，class 应用样式，支持自定义外观。
• 注释：用 %% 添加注释，提升代码可读性。

示例：一个简单的用户登录流程图

代码解析：

• graph TD：声明一个从上到下的流程图。
• A[用户输入账号密码]：定义节点A，文本为"用户输入账号密码"。
• B{验证}：定义节点B，形状为菱形（表示判断）。
• A --> B：A连接到B。
• B -- 成功 --> C：B到C的连接，标签为"成功"。
• B -- 失败 --> D：B到D的连接，标签为"失败"。
• D --> A：D连接到A。

优势：

• 学习成本低：语法简单，几分钟就能上手。
• 可读性强：代码即图表，一目了然。
• 维护方便：修改文本即可更新图表，无需重新绘制。
• 版本友好：文本文件易于版本控制，支持diff和merge。

核心图表类型：流程图、时序图、甘特图、状态图

Mermaid 支持多种图表类型，覆盖了大部分技术场景：

图表类型	关键字	适用场景	特点
流程图	graph	业务流程、算法逻辑、系统流程	支持条件判断、循环、子图、并行等复杂结构
时序图	sequenceDiagram	系统交互、API调用、消息传递	支持参与者、消息、激活、循环、可选等
甘特图	gantt	项目管理、任务调度、进度跟踪	支持任务、里程碑、依赖、日期等
状态图	stateDiagram	状态机、工作流、生命周期	支持状态、转移、条件、并发等
类图	classDiagram	面向对象设计、类关系	支持类、属性、方法、继承、关联等
实体关系图	erDiagram	数据库设计、表关系	支持实体、属性、关系、基数等
用户旅程图	journey	用户体验、用户流程	支持用户、任务、满意度等
饼图	pie	数据占比、统计	支持数据、标签、颜色等

重点推荐：

• 流程图：最常用，适合描述各种业务流程和逻辑。
• 时序图：描述系统交互，如TCP三次握手、API调用链。
• 甘特图：项目管理必备，可视化任务进度。
• 状态图：描述状态机，如订单状态、用户状态。

AI生成Mermaid：Prompt工程与代码输出优化

大模型 + Mermaid = 绘图效率革命！

用自然语言描述图表，让AI生成Mermaid代码，是最高效的绘图方式。关键在于Prompt工程，即如何设计提示词，让AI输出准确、规范的代码。

Prompt设计技巧：

1. 明确图表类型：开头指定 Mermaid 和图表类型，如 用Mermaid画一个时序图。
2. 详细描述内容：用自然语言描述参与者、消息、流程等，越详细越好。
3. 指定关键细节：如消息标签、条件、循环、子图等。
4. 要求代码规范：如缩进、注释、变量命名等。
5. 提供示例：如果模型输出不理想，提供正确示例引导。

示例Prompt：

用Mermaid画一个TCP三次握手的时序图，包含客户端和服务器两个参与者。客户端发送SYN，服务器回复SYN+ACK，客户端发送ACK，连接建立。要求代码有注释，缩进规范。

优化策略：

• 分步生成：先让AI生成基础框架，再逐步添加细节。
• 代码校验：用Mermaid Live Editor等工具实时校验语法。
• 人工微调：对生成的代码进行微调，优化布局和样式。
• 模板复用：保存常用图表的模板，提高效率。

大模型推荐：

• DeepSeek：代码生成能力强，适合复杂图表。
• ChatGPT：通用性强，适合简单图表。
• 豆包：中文理解好，适合中文描述。

实战案例：TCP三次握手/四次挥手时序图自动生成

场景： 面试常考TCP三次握手和四次挥手，用Mermaid时序图清晰展示。

Prompt：

用Mermaid画一个TCP三次握手的时序图，包含客户端和服务器。客户端发送SYN(seq=x)，服务器回复SYN(seq=y)+ACK(ack=x+1)，客户端发送ACK(ack=y+1)。要求代码有注释，缩进规范。

AI生成代码：

四次挥手Prompt：

用Mermaid画一个TCP四次挥手的时序图，包含客户端和服务器。客户端发送FIN，服务器回复ACK，服务器发送FIN，客户端回复ACK。要求代码有注释，缩进规范。

AI生成代码：

优势：

• 清晰直观：时序图清晰展示消息传递和状态变化。
• 易于理解：注释和Note帮助理解每一步的含义。
• 方便修改：修改文本即可更新图表，无需重新绘制。

集成优势：与Markdown文档无缝融合的最佳选择

Mermaid 最大的优势是与Markdown文档的无缝集成，让图表成为文档的一部分，而不是独立的文件。

集成方式：

1. 代码块：在Markdown中用 ```mermaid 包裹Mermaid代码，支持实时渲染。
2. HTML嵌入：在HTML中用 <div class="mermaid"> 嵌入代码，支持自定义样式。
3. 静态网站生成器：如VuePress、Docusaurus、Hexo等，内置Mermaid支持。
4. IDE插件：如VS Code、IntelliJ IDEA等，支持Mermaid预览和编辑。
5. 在线工具：如Mermaid Live Editor、Draw.io等，支持在线编辑和导出。

优势：

• 文档即图表：图表直接嵌入文档，无需额外文件。
• 版本控制友好：文本文件易于版本控制，支持diff和merge。
• 协作方便：团队成员共享文档即可共享图表。
• 自动化集成：与CI/CD流程集成，实现图表的自动化生成和更新。
• 多平台兼容：支持各种Markdown编辑器和静态网站生成器。

示例：在Markdown中嵌入Mermaid

# 用户登录流程

用户登录的业务流程如下：

```mermaid
graph TD
    A[用户输入账号密码] --> B{验证}
    B -- 成功 --> C[登录成功]
    B -- 失败 --> D[显示错误信息]
    D --> A

总结：
Mermaid 是文档友好、轻量级、易集成的图表神器，特别适合技术文档、API文档、系统架构图等场景。结合大模型，用自然语言描述自动生成Mermaid代码，是最高效的绘图方式。无论你是前端开发、后端开发、系统架构师还是技术文档作者，Mermaid 都是你的必备工具！

“Mermaid让图表从负担变成了资产” —— 从此，你的文档不仅文字清晰，图表也专业！

PlantUML：专业级UML建模的终极武器

“当代码即文档，当文本即图形，PlantUML让UML建模回归本质——用代码描述系统，用文本构建架构。”

在UML建模领域，PlantUML凭借其基于文本的标准化描述语言，已成为架构师和系统分析师的终极武器。与拖拽式工具不同，PlantUML将UML建模转化为代码编写，实现了版本控制、团队协作和自动化集成的完美统一。

PlantUML原理：基于文本的UML描述语言与标准化

PlantUML的核心创新在于将UML建模代码化，其设计哲学与Mermaid相似但更专注于UML领域：

• 文本描述语言：使用类编程语言的语法描述UML元素，如class User { +String name; +login() }
• 标准化输出：生成符合UML规范的SVG/PNG图形，确保专业性和一致性
• 本地渲染：通过GraphViz引擎本地生成，无需网络请求，保障数据隐私
• 版本友好：纯文本格式完美兼容Git等版本控制系统

与传统UML工具相比，PlantUML的文本化描述带来了革命性优势：

• ✅ 版本控制：diff/merge变得简单直观
• ✅ 自动化集成：可嵌入CI/CD流程
• ✅ 团队协作：多人同时编辑同一模型
• ✅ 文档同步：代码与图表始终保持一致

专业图表支持：类图、组件图、部署图、活动图等

PlantUML提供了完整的UML 2.5规范支持，覆盖架构设计的各个层面：

图表类型	适用场景	核心元素
类图(Class Diagram)	面向对象设计、领域建模	类、接口、继承、关联、聚合、组合
组件图(Component Diagram)	微服务架构、系统模块化	组件、接口、依赖、端口
部署图(Deployment Diagram)	基础设施、容器编排	节点、设备、通信路径
活动图(Activity Diagram)	业务流程、工作流	活动、决策、并行、泳道
时序图(Sequence Diagram)	交互流程、API调用	对象、生命线、消息、激活
用例图(Use Case Diagram)	需求分析、用户场景	参与者、用例、关联

特别值得注意的是，PlantUML对复杂UML元素的支持远超Mermaid：

• ✅ 泛型类型：List<T>
• ✅ 模板类：Map<K,V>
• ✅ 接口实现：<<interface>>
• ✅ 组合关系：*--（组合） vs o--（聚合）
• ✅ 注释与约束：note left/down/right of

AI生成PlantUML：复杂系统建模的自动化方案

大模型时代，PlantUML的文本化特性使其成为AI生成UML的理想选择。以下是高效的工作流：

1. Prompt设计策略

你是一个专业的系统架构师，请根据以下需求生成PlantUML代码：

需求描述：
- 电商系统包含用户、商品、订单、支付、库存等核心模块
- 用户可浏览商品、下单、支付、查看订单
- 订单创建后需检查库存并扣减
- 支付成功后更新订单状态并发送通知

要求：
1. 生成完整的类图，包含所有核心类及其关系
2. 使用标准UML符号（继承、关联、聚合等）
3. 添加必要的属性和方法
4. 输出格式为PlantUML语法

2. 代码生成与优化

大模型生成的PlantUML代码通常需要人工校验和优化：

• ✅ 语法校验：检查括号匹配、关键字正确性
• ✅ 关系优化：调整关联方向、多重性
• ✅ 样式美化：添加颜色、布局提示
• ✅ 注释补充：添加note说明复杂逻辑

集成能力对比：Markdown/IDE/Web环境支持度

“无缝集成能力决定工作流效率”

环境支持度评分（5分制）

环境	Mermaid	PlantUML	SVG
Markdown文档	⭐⭐⭐⭐⭐	⭐⭐⭐☆☆	⭐⭐⭐⭐⭐
VS Code	⭐⭐⭐⭐⭐	⭐⭐⭐⭐☆	⭐⭐⭐⭐⭐
Typora	⭐⭐⭐⭐⭐	⭐⭐☆☆☆	⭐⭐⭐⭐⭐
Hexo博客	⭐⭐⭐⭐☆	⭐⭐☆☆☆	⭐⭐⭐⭐⭐
Web应用	⭐⭐⭐⭐☆	⭐⭐⭐☆☆	⭐⭐⭐⭐⭐
CI/CD流程	⭐⭐⭐☆☆	⭐⭐⭐⭐☆	⭐⭐⭐⭐⭐
版本控制	⭐⭐⭐⭐☆	⭐⭐⭐⭐☆	⭐⭐⭐⭐⭐

关键差异：

• Mermaid：原生支持Markdown代码块，```mermaid语法开箱即用
• PlantUML：需要服务端渲染或插件支持，存在网络依赖
• SVG：直接嵌入HTML，支持所有现代浏览器

⚠️ “PlantUML的隐私风险：图表数据需上传至plantuml.com服务器”

---

性能与扩展性：渲染效率与自定义能力分析

“性能决定用户体验，扩展性决定长期价值”

性能对比

维度	Mermaid	PlantUML	SVG
渲染速度	⭐⭐⭐⭐☆	⭐⭐☆☆☆	⭐⭐⭐⭐⭐
内存占用	⭐⭐⭐⭐☆	⭐⭐⭐☆☆	⭐⭐⭐⭐⭐
离线支持	✅ 本地JS渲染	❌ 依赖服务端	✅ 完全离线
动画支持	❌ 有限	❌ 有限	✅ 完全支持
交互能力	❌ 基本无	❌ 基本无	✅ 完全支持
自定义样式	⭐⭐☆☆☆	⭐⭐⭐☆☆	⭐⭐⭐⭐⭐

技术本质：

• Mermaid：基于JS的本地渲染，生成HTML+CSS
• PlantUML：服务端生成SVG/PNG，存在网络延迟
• SVG：原生浏览器支持，可结合CSS/JS实现复杂交互

扩展性案例：

• SVG：可结合D3.js实现数据驱动的动态图表
• Mermaid：可通过CSS自定义主题样式
• PlantUML：可通过SkinParam定制外观

---

场景化选型指南

1. 技术文档作者/博客写作者

• 推荐工具：Mermaid
• 理由：Markdown原生支持，版本控制友好，学习成本低
• 典型场景：API文档流程图、系统架构时序图

2. 系统架构师/分析师

• 推荐工具：PlantUML
• 理由：完整UML支持，专业级建模能力
• 典型场景：电商系统类图、微服务部署图
• 注意：高隐私场景建议本地部署PlantUML服务器

3. 前端开发/数据可视化

• 推荐工具：SVG
• 理由：完全自定义，支持动画和交互
• 典型场景：神经网络结构图、实时数据仪表盘

4. 项目管理/敏捷开发

• 推荐工具：Mermaid
• 理由：甘特图支持，Markdown集成，团队协作友好
• 典型场景：项目进度甘特图、任务流程图

5. AI驱动自动化

• 推荐工具：Mermaid + 大模型
• 理由：自然语言描述生成代码，Prompt工程友好
• 典型场景：TCP三次握手时序图、用户登录流程图

终极建议

“多工具组合使用，发挥各自优势”

• 文档场景：Mermaid + Markdown
• 架构设计：PlantUML + 本地服务器
• 前端展示：SVG + D3.js
• AI自动化：大模型 + Mermaid/PlantUML

记住：工具只是手段，解决问题才是目的。根据团队技能、项目需求、集成环境灵活选择，才能最大化绘图效率！
