本方案围绕“灯塔工厂”建设目标，构建集设备互联、数据采析、智能调度、3D孪生于一体的智能制造平台，打通机加工、物流、生产、运维全链路，实现设备状态实时感知、异常自动响应、资源最优配置与无人化生产管控，助力企业打造高可靠、可扩展、可视化的未来“熄灯工厂”。系统性地规划了一个面向未来智能制造的数字化工厂建设方案，涵盖从底层数据采集到上层可视化、从设备管理到物流调度的完整智能制造体系。

---

一、项目背景与目标

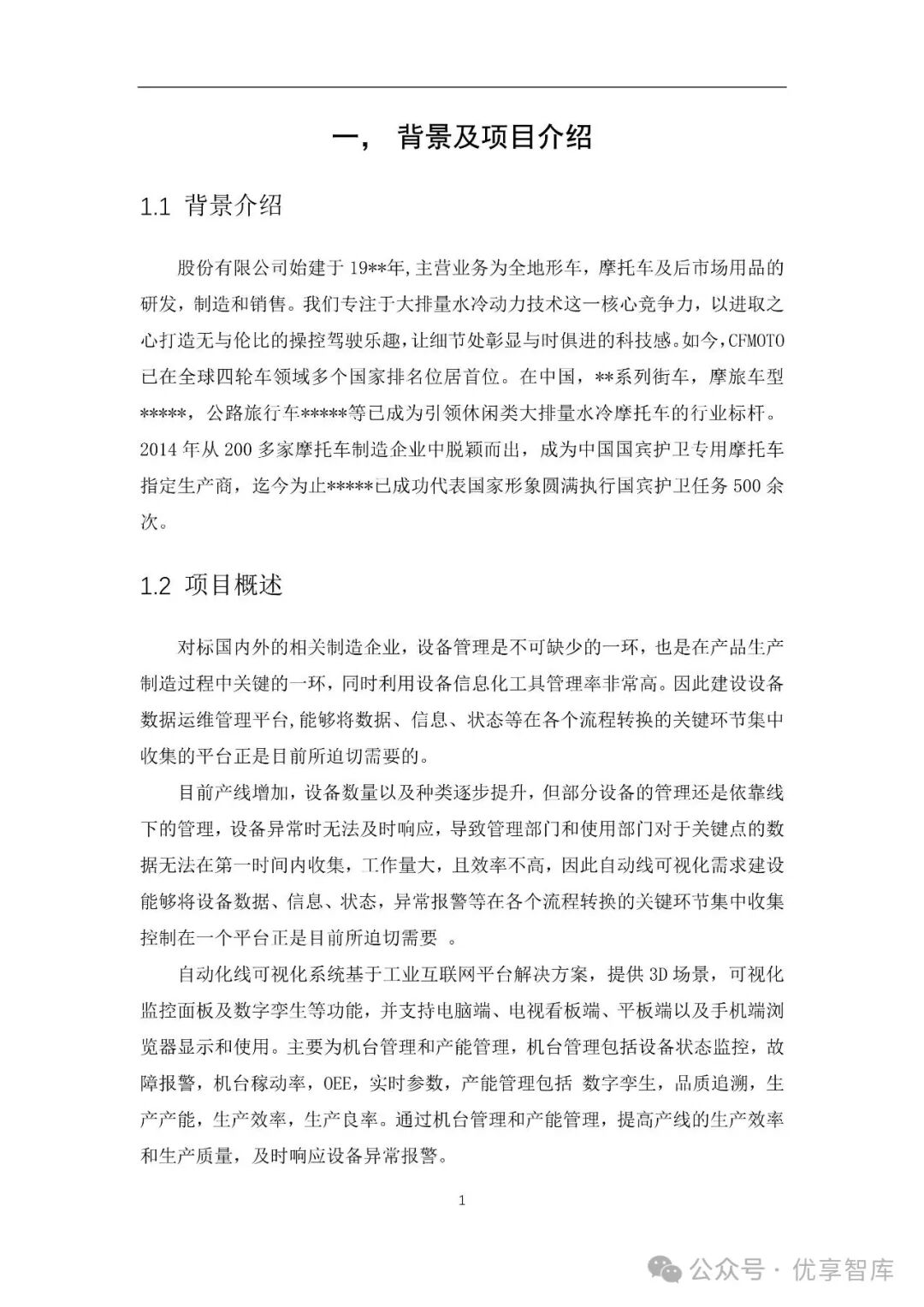

背景介绍

• 企业为摩托车制造企业，具备全球竞争力，产品出口多个国家。

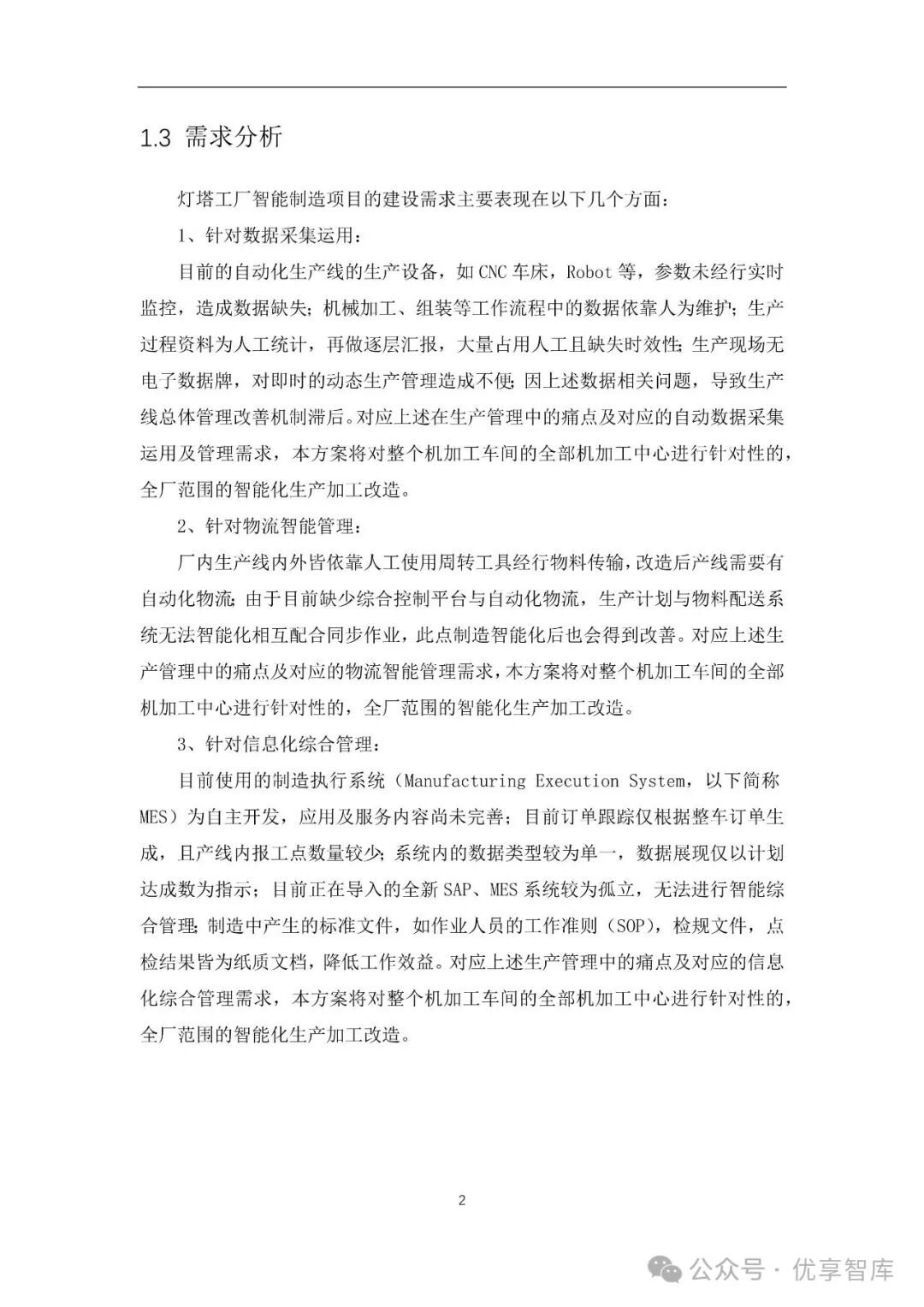

• 当前面临设备管理滞后、数据采集缺失、物流不智能、信息系统割裂等问题。

项目目标

• 建设“灯塔工厂”与“熄灯工厂”，实现智能制造。

• 通过信息化平台实现设备、物流、生产的全面数字化、自动化、智能化。

---

二、总体设计架构

1. 架构组成

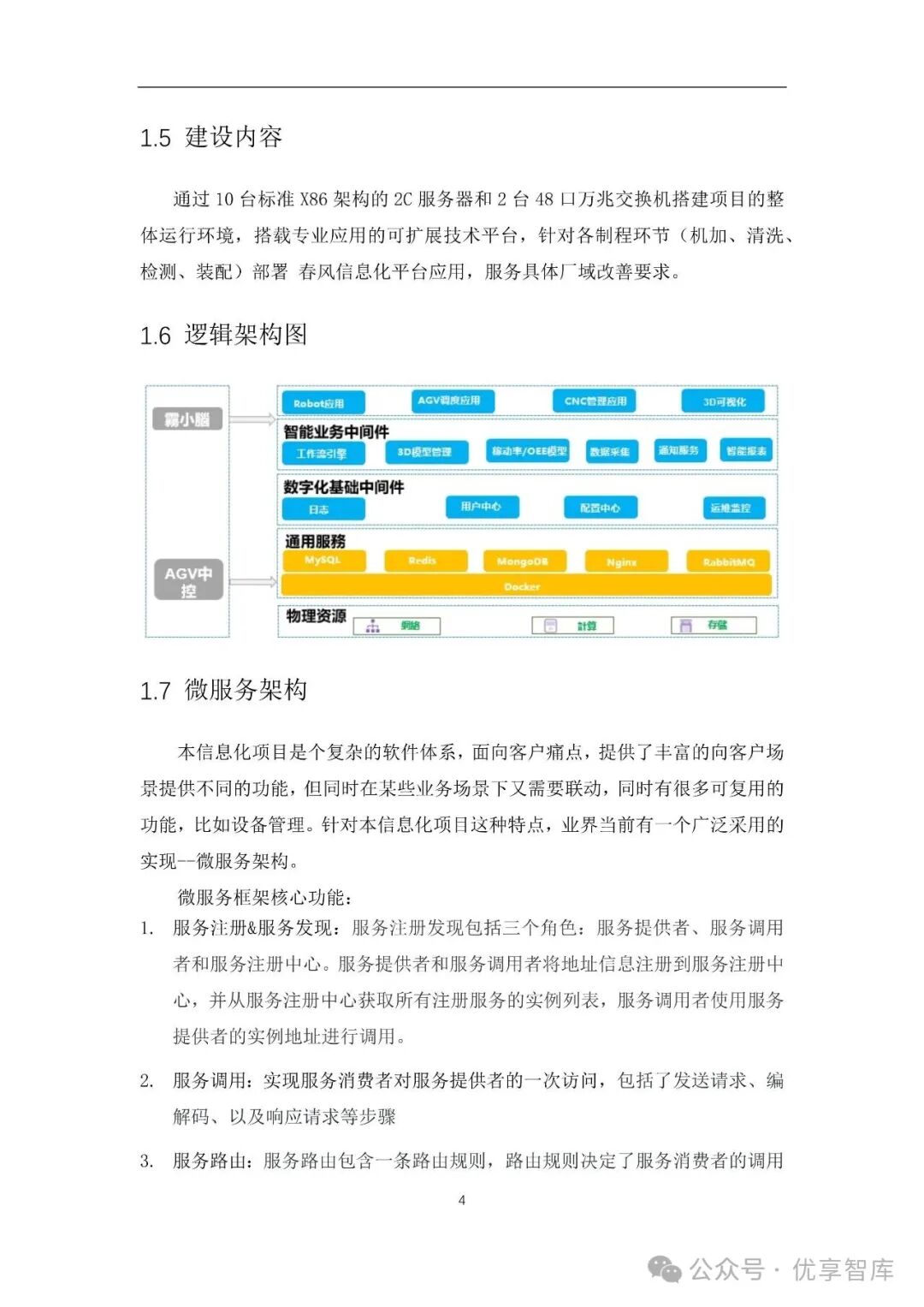

• 逻辑架构：分层设计，涵盖数据采集、业务处理、展示控制。

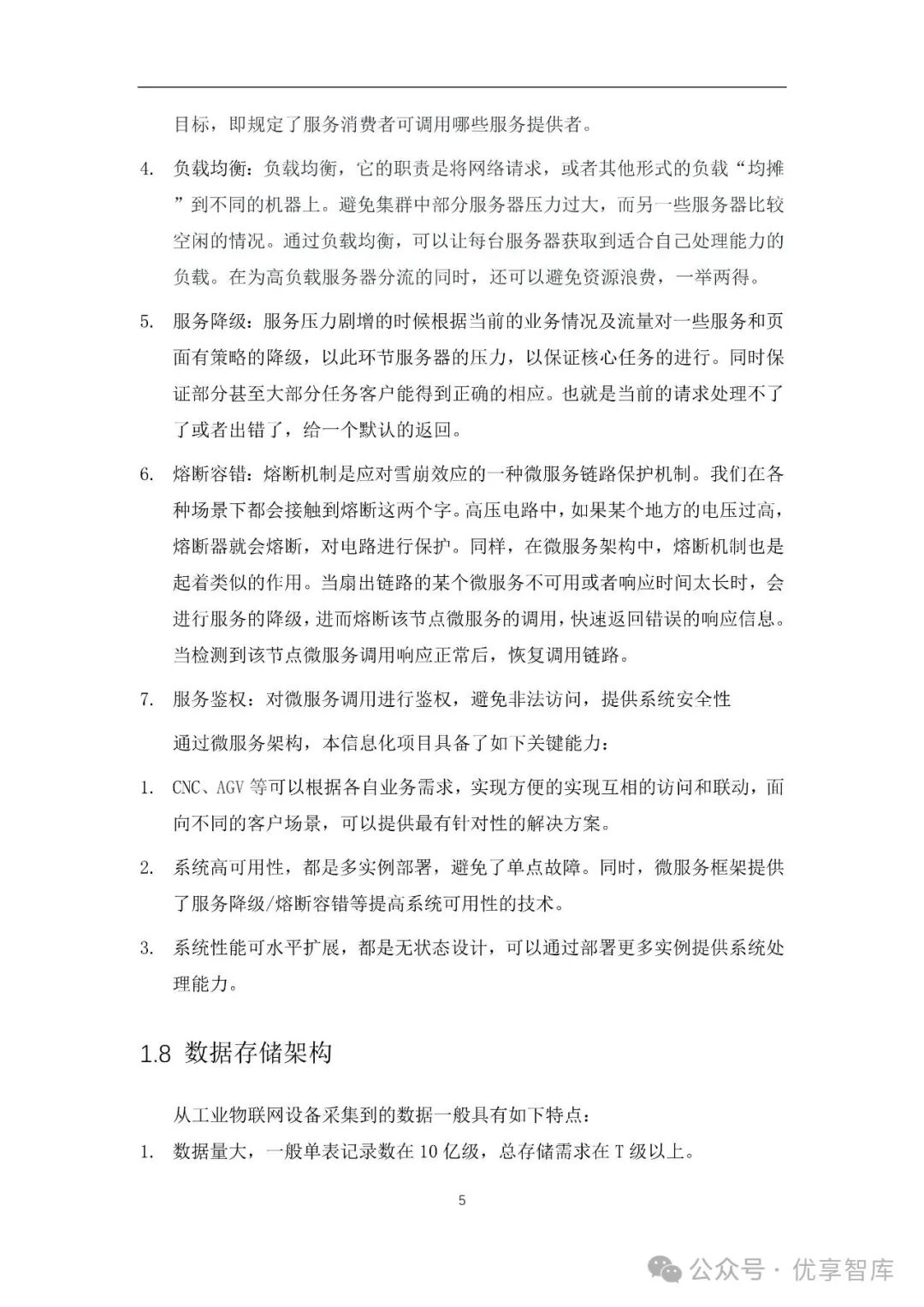

• 微服务架构：服务注册、调用、路由、负载均衡、熔断、鉴权等机制，保障系统高可用与扩展性。

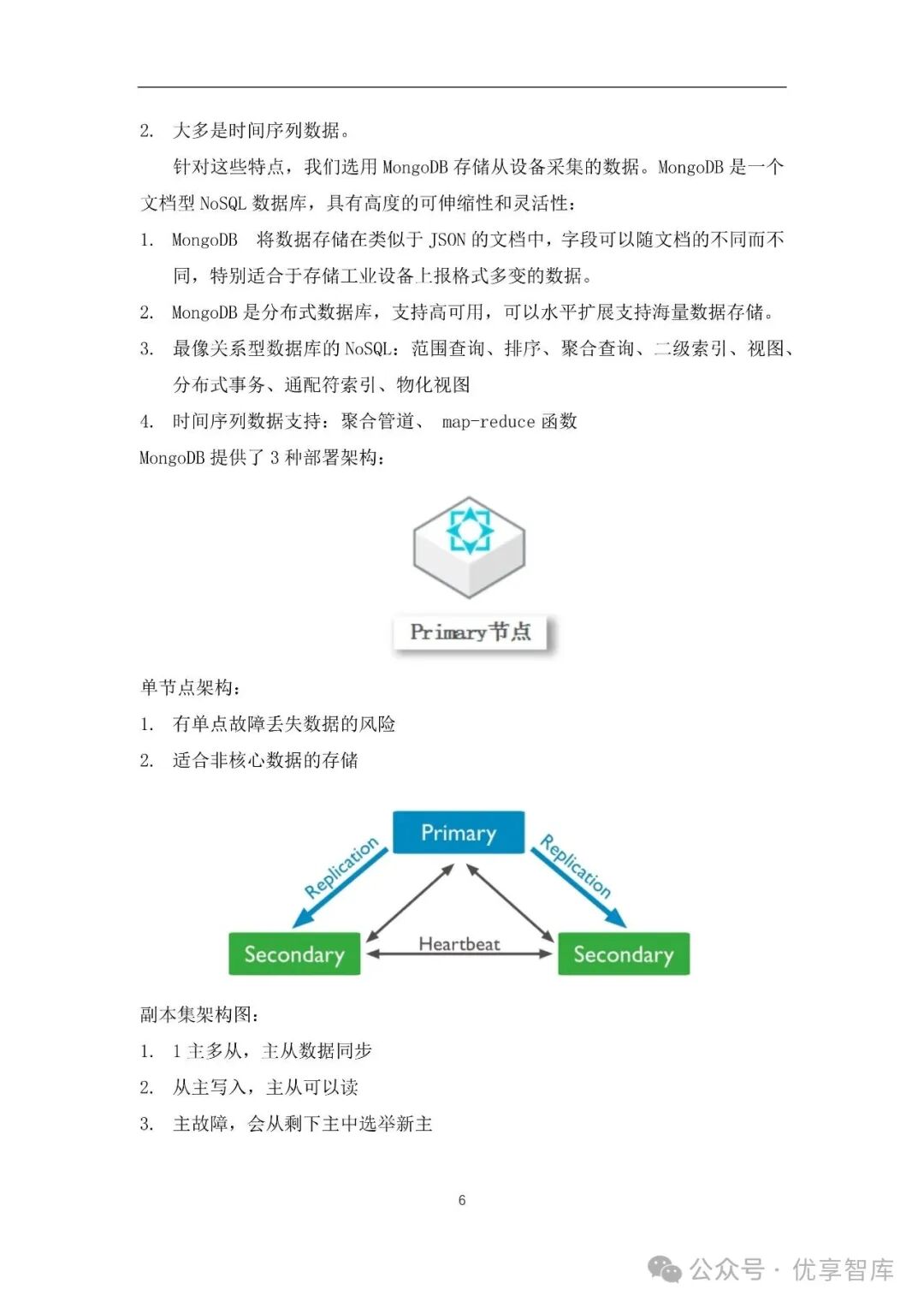

• 数据存储架构：

  • 使用MongoDB存储海量时间序列数据。

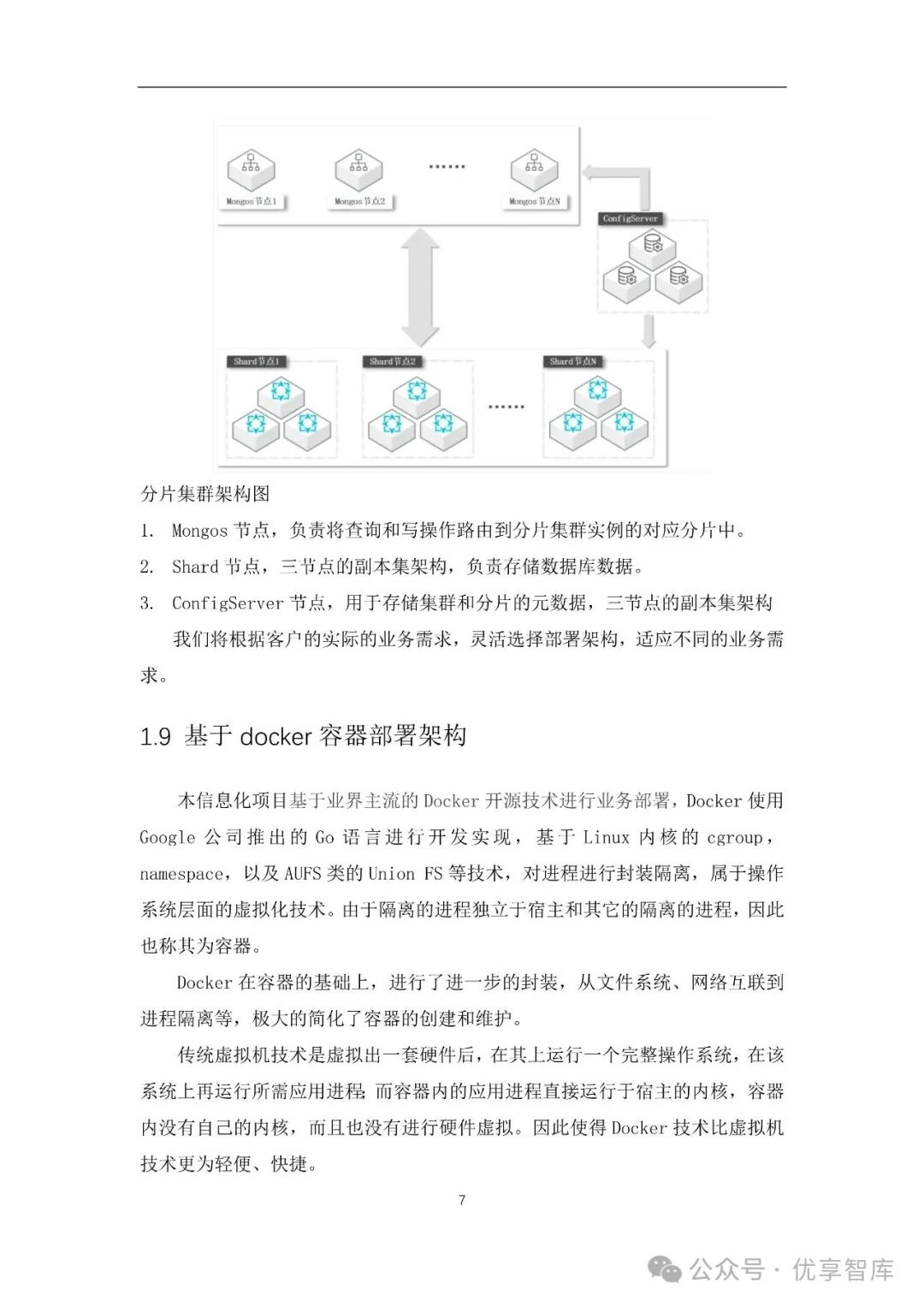

  • 支持单节点、副本集、分片集群三种部署方式。

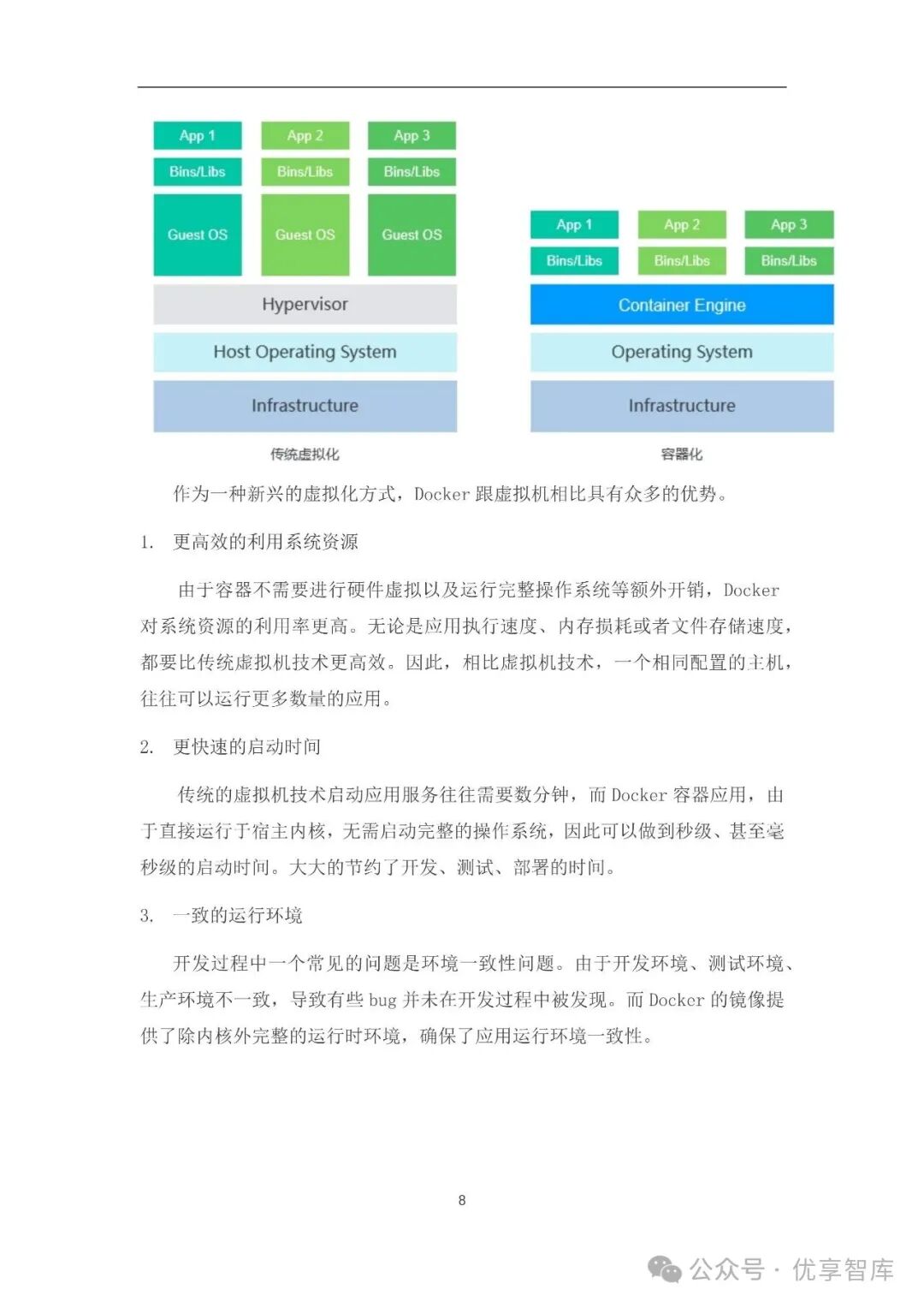

• 容器部署架构：

  • 基于Docker部署，实现资源隔离、快速部署与弹性扩展。

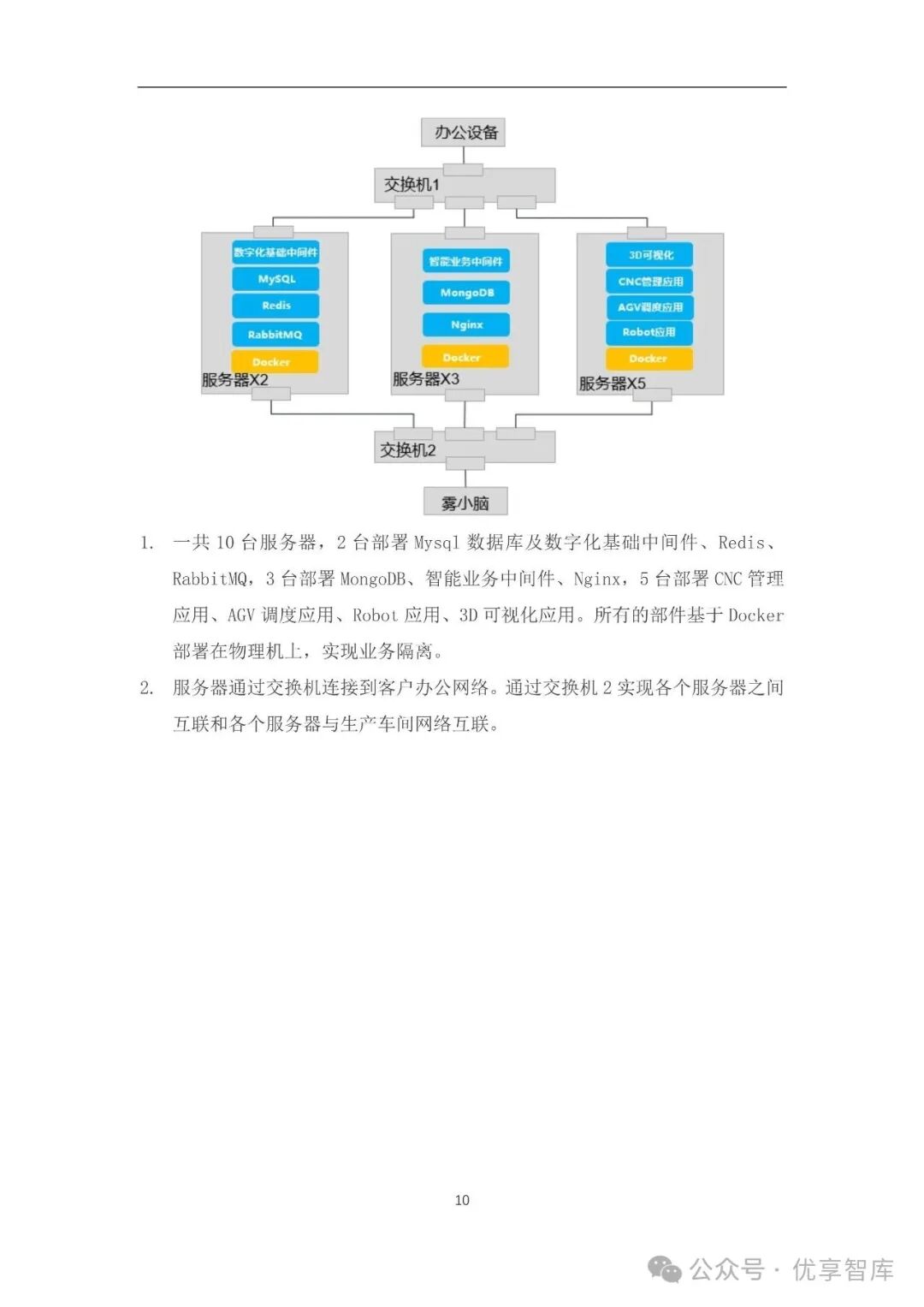

• 物理架构：

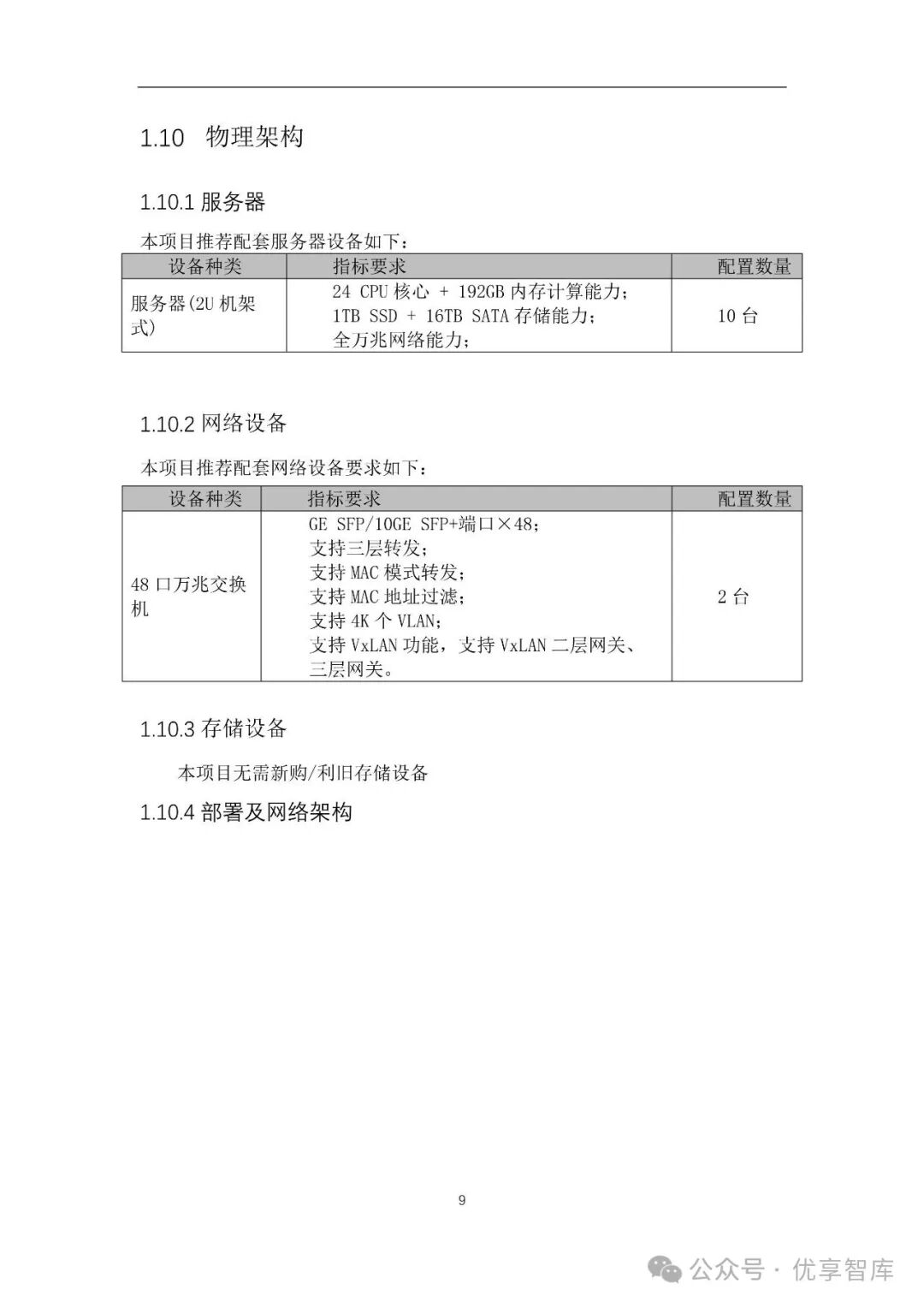

  • 10台服务器 + 2台万兆交换机，分别部署数据库、中间件、应用服务等。

---

三、数字化基础中间件

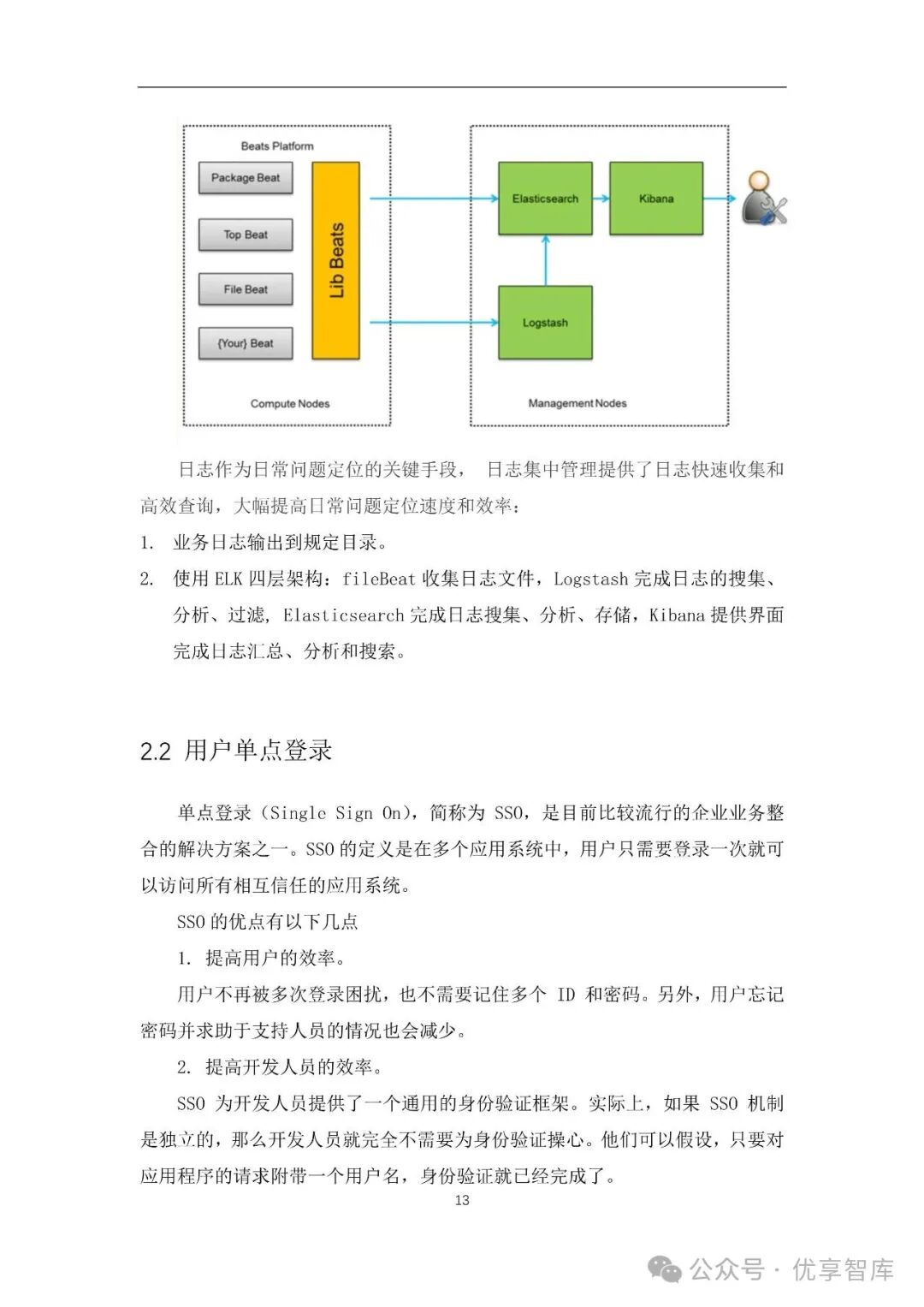

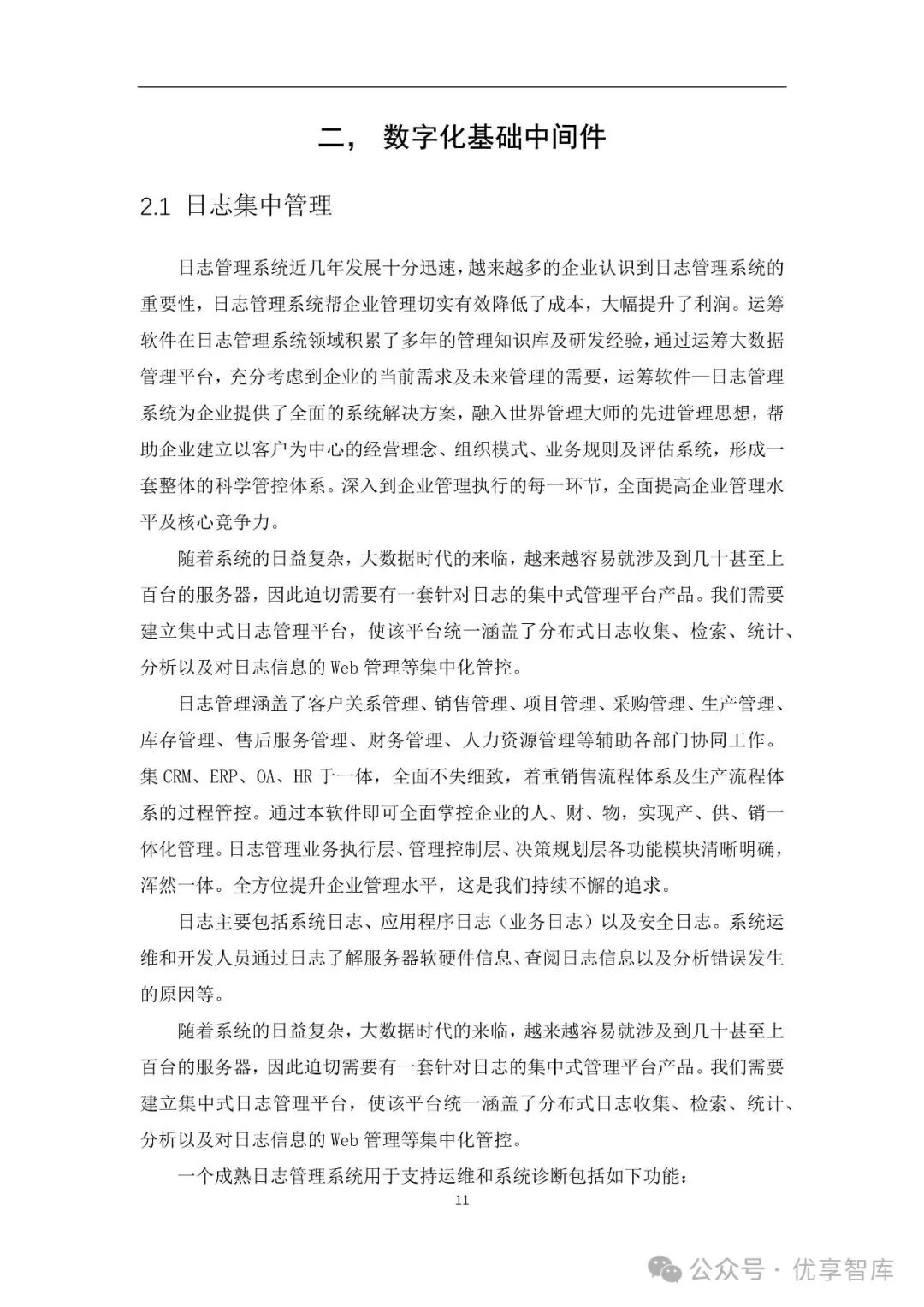

1. 日志集中管理

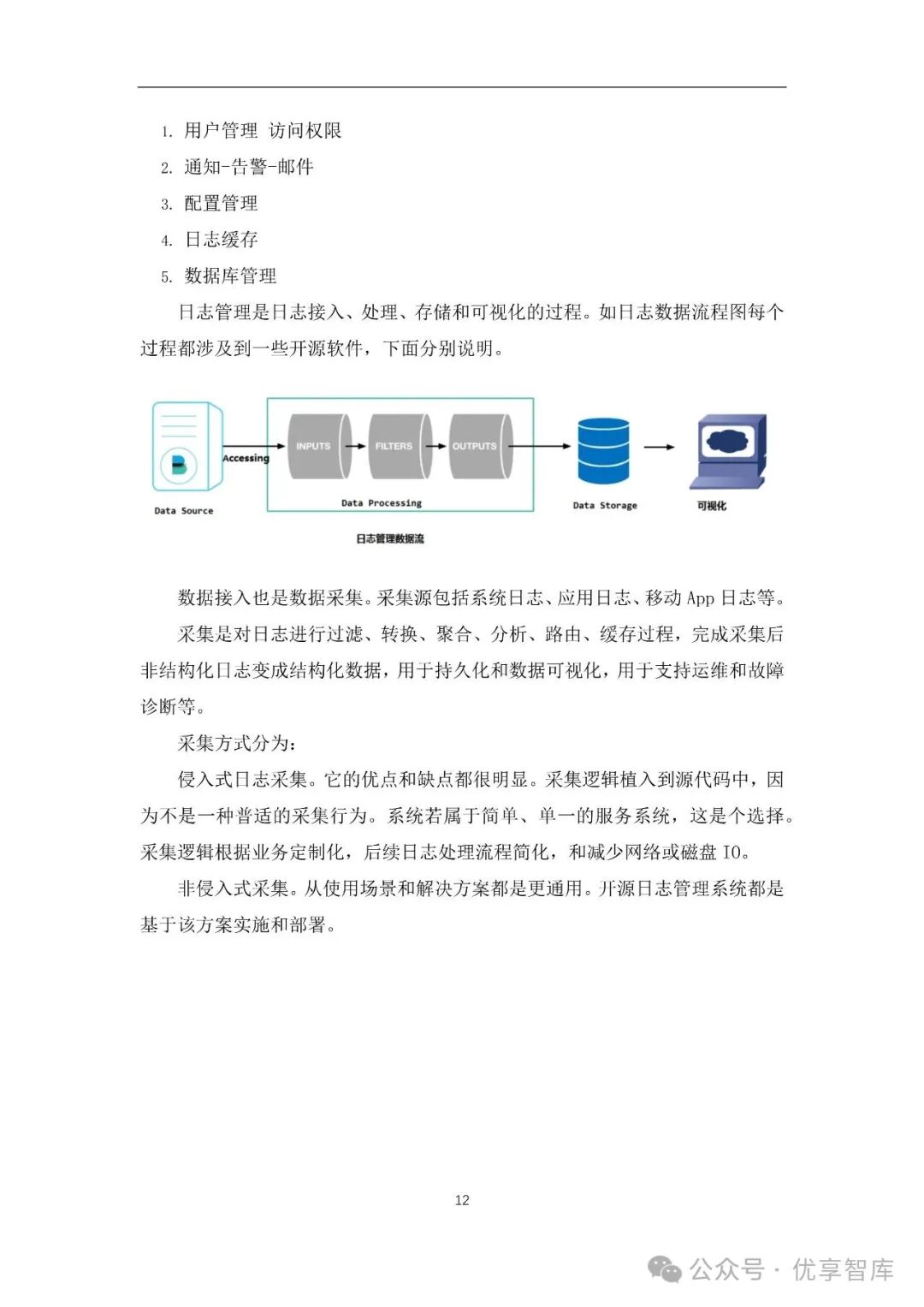

• 使用ELK（Elasticsearch、Logstash、Kibana）架构，实现日志采集、分析、可视化。

• 支持侵入式与非侵入式采集方式。

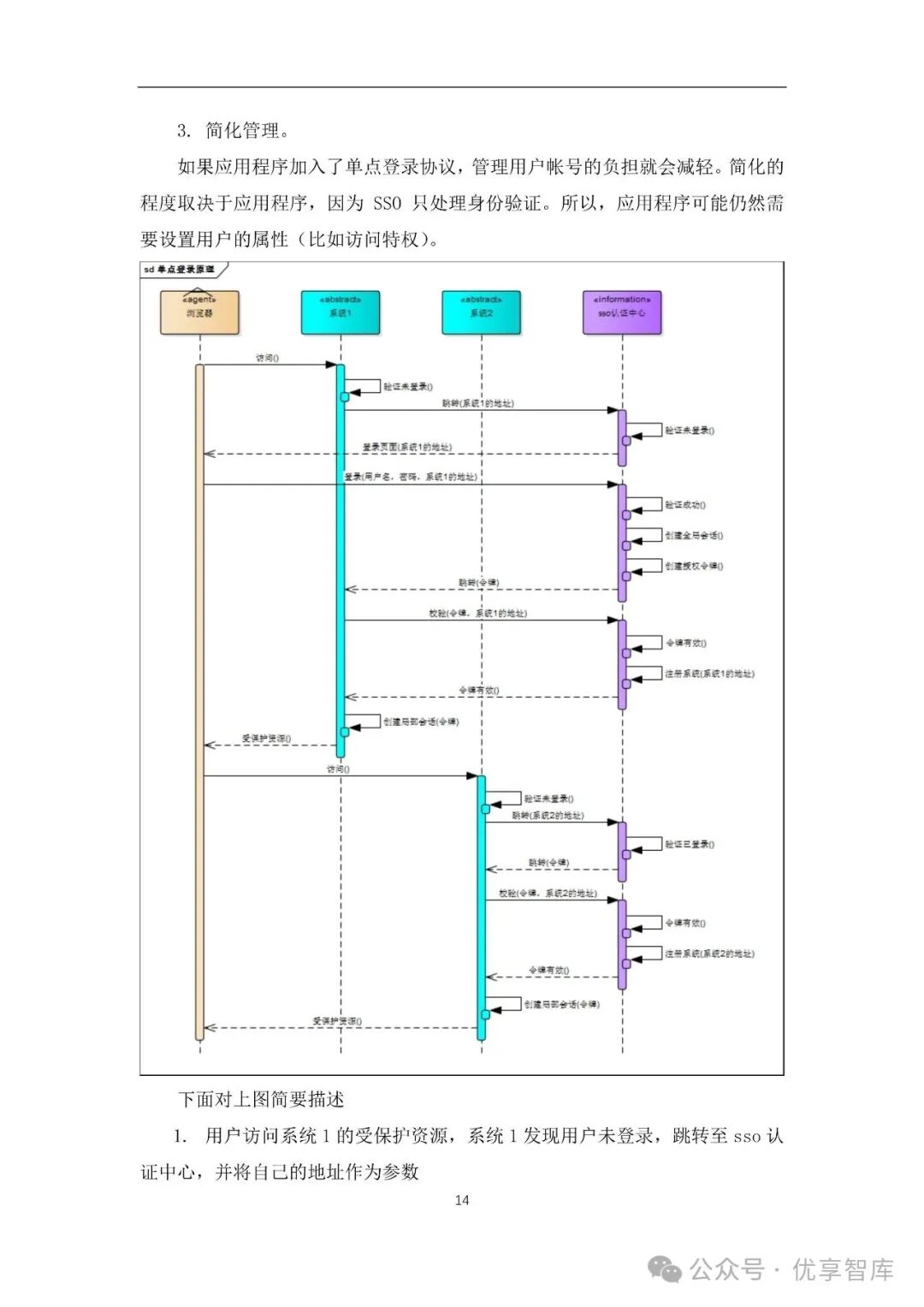

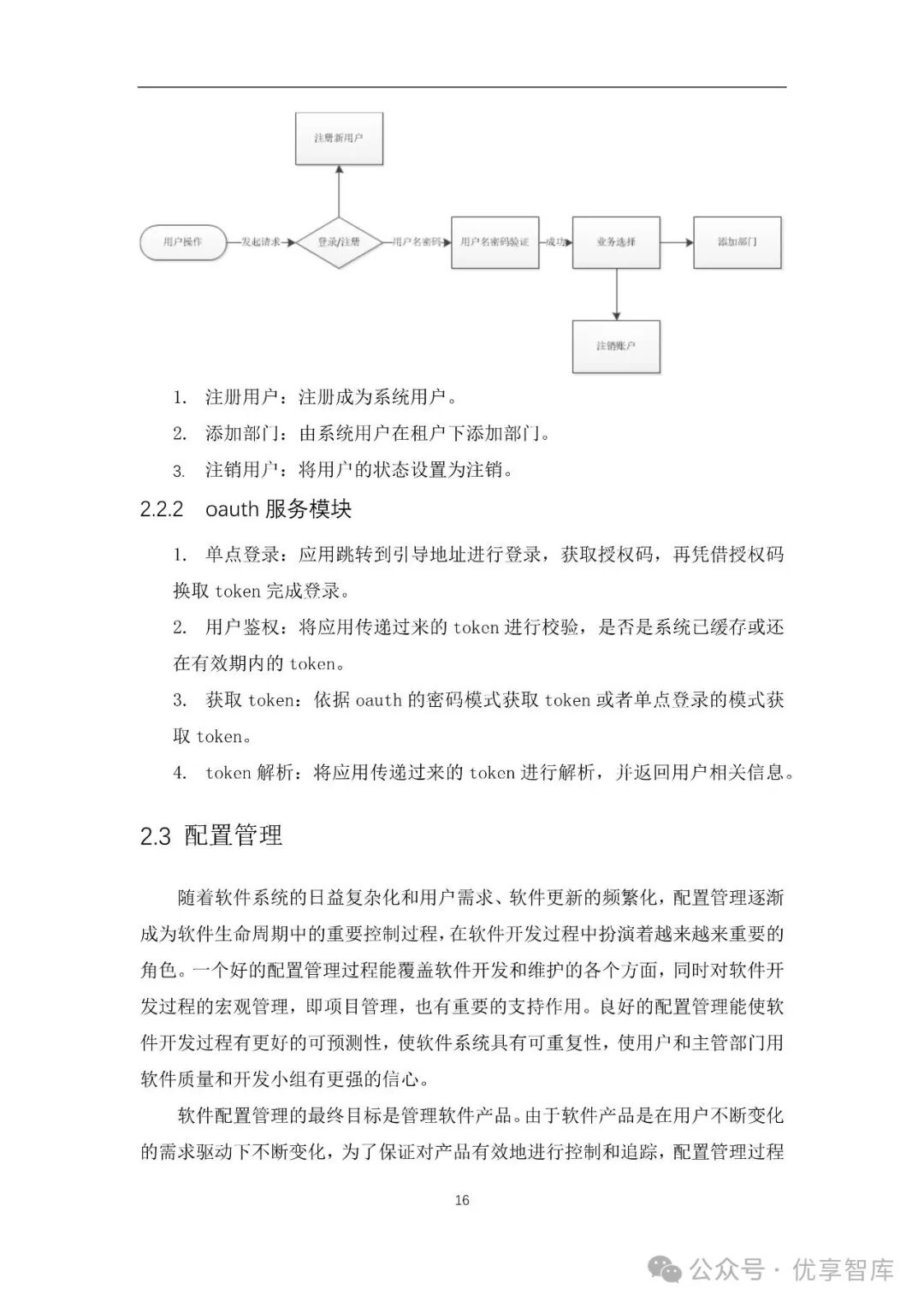

2. 用户单点登录（SSO）

• 基于OAuth2.0协议，实现统一身份认证。

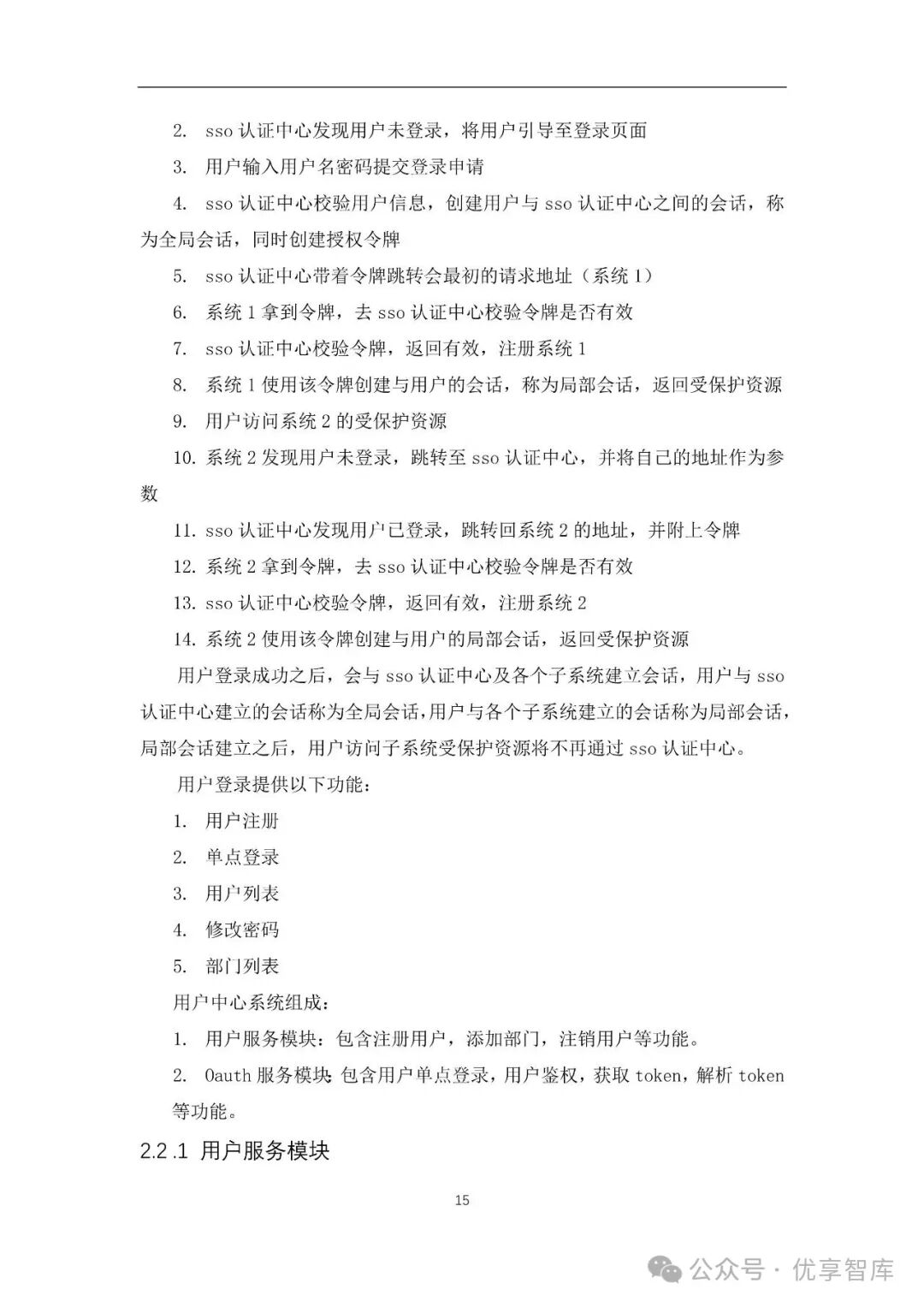

• 包含用户注册、登录、鉴权、Token管理等功能。

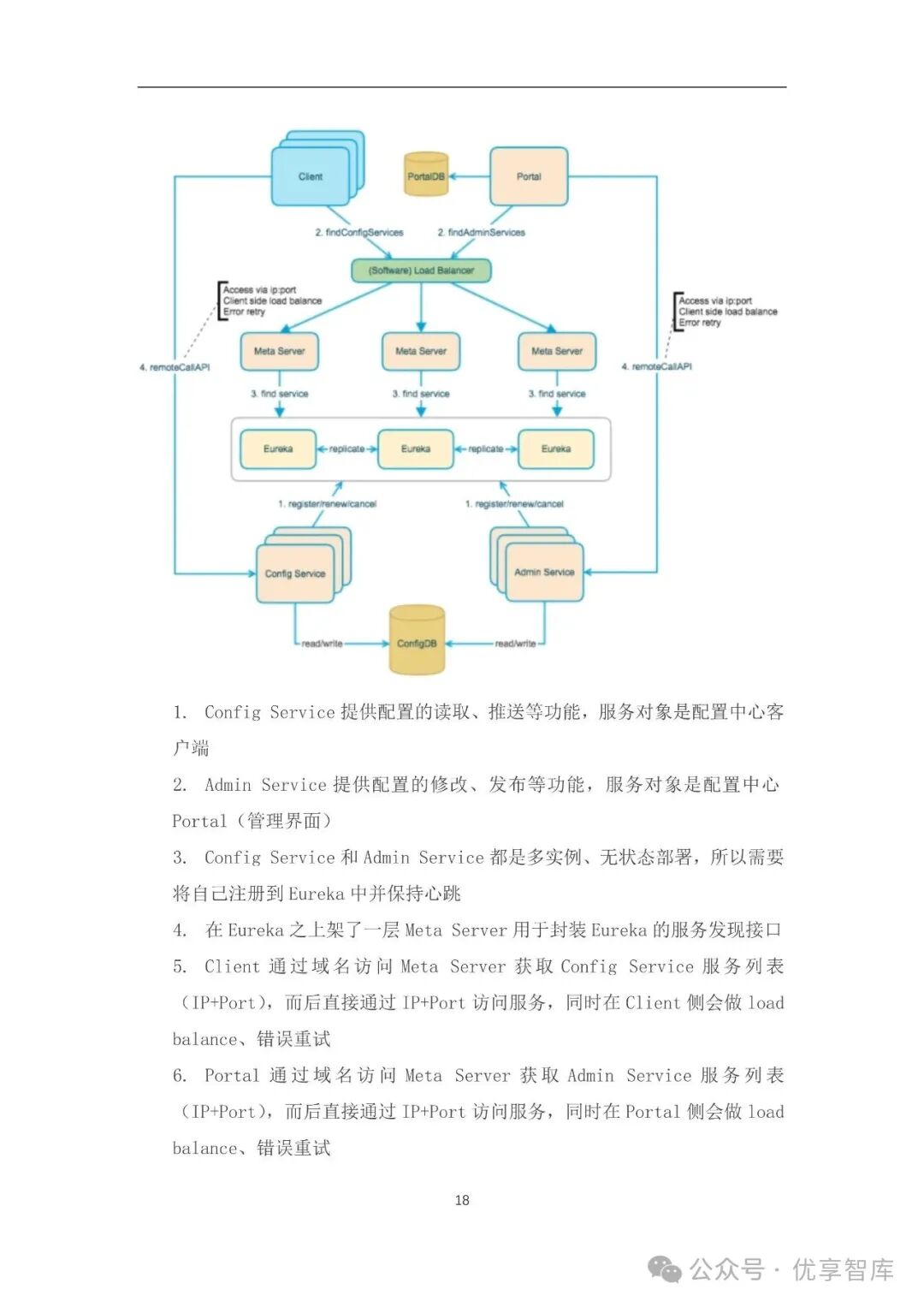

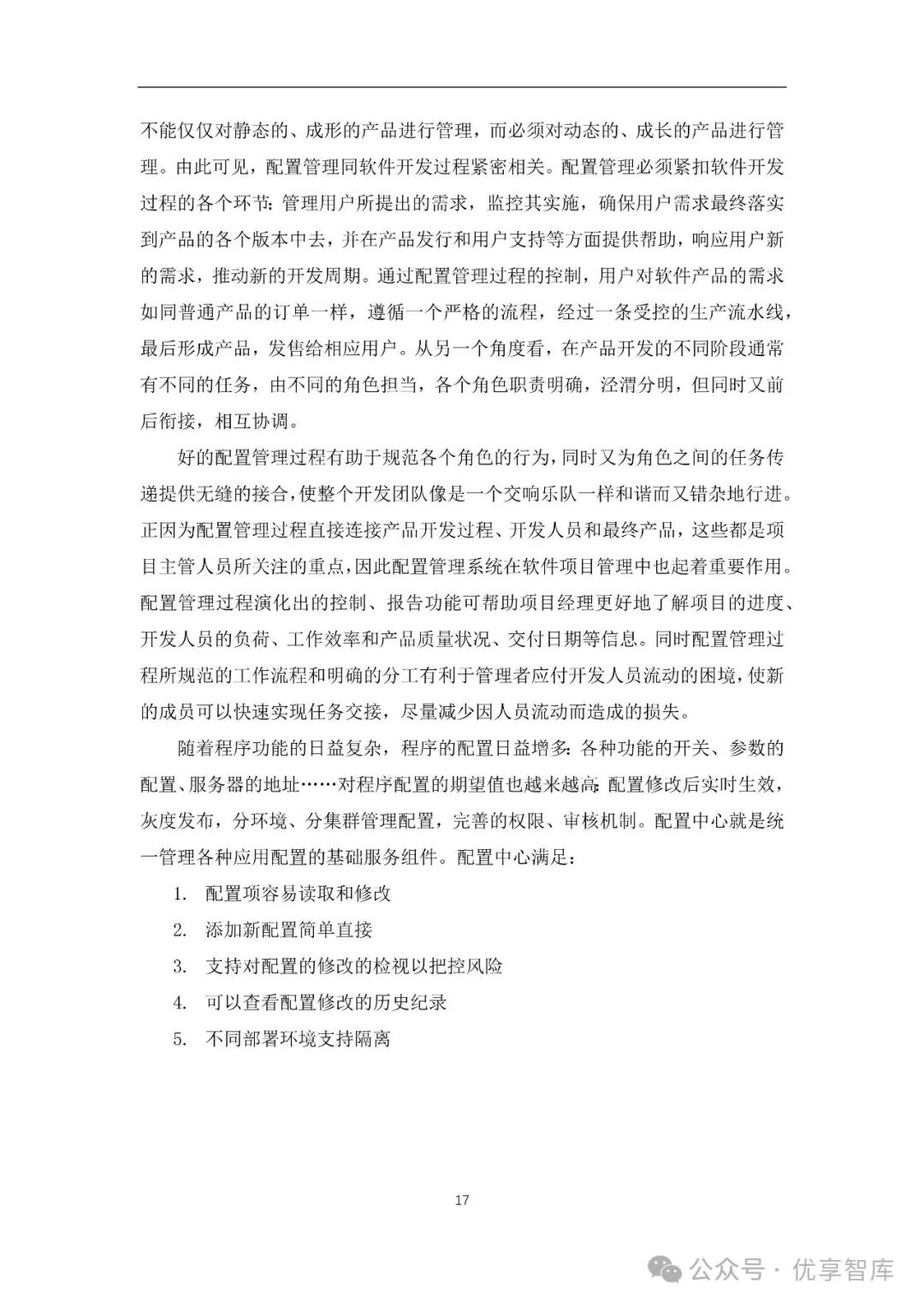

3. 配置管理

• 使用配置中心统一管理各系统配置，支持灰度发布、权限控制、历史记录等。

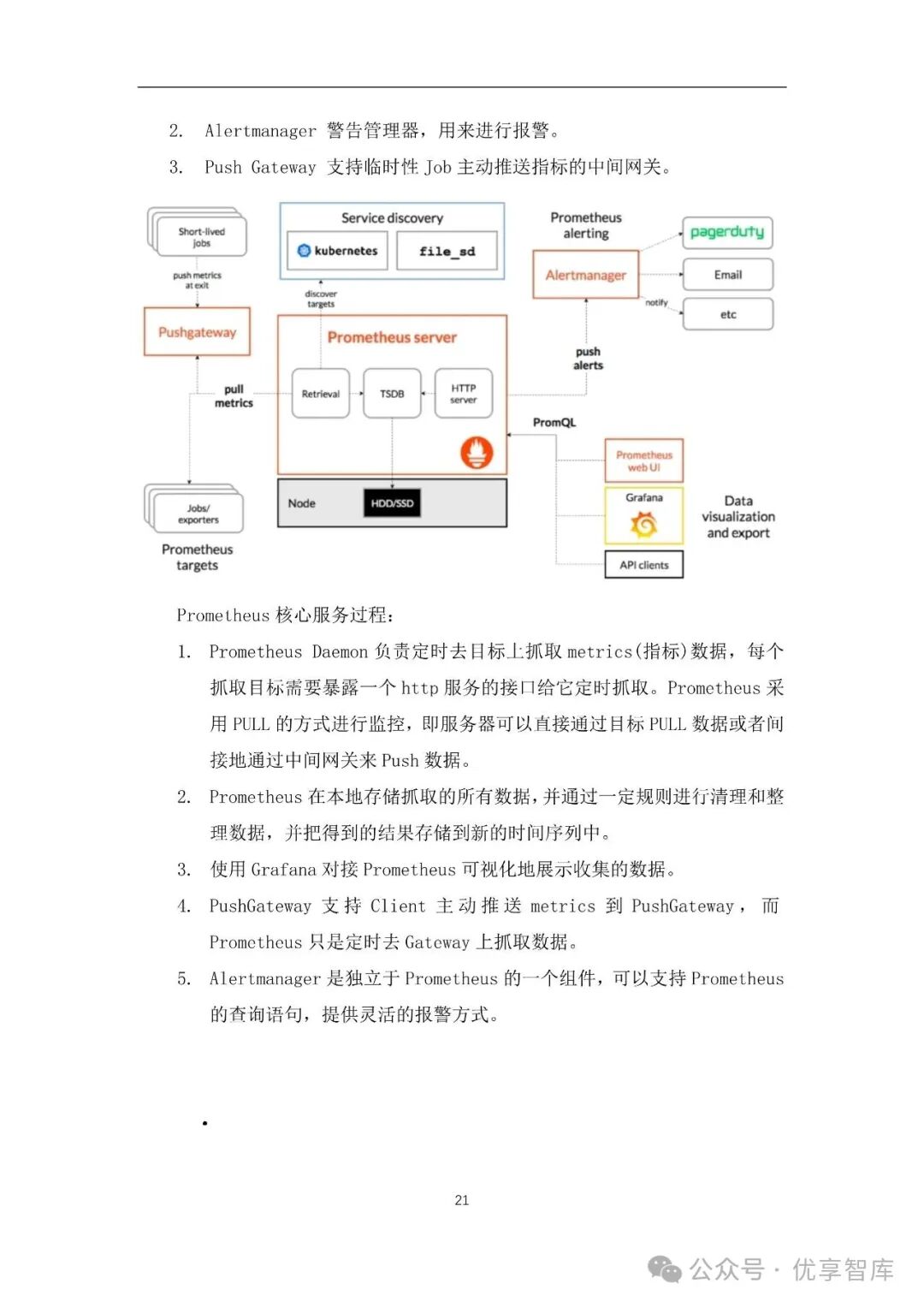

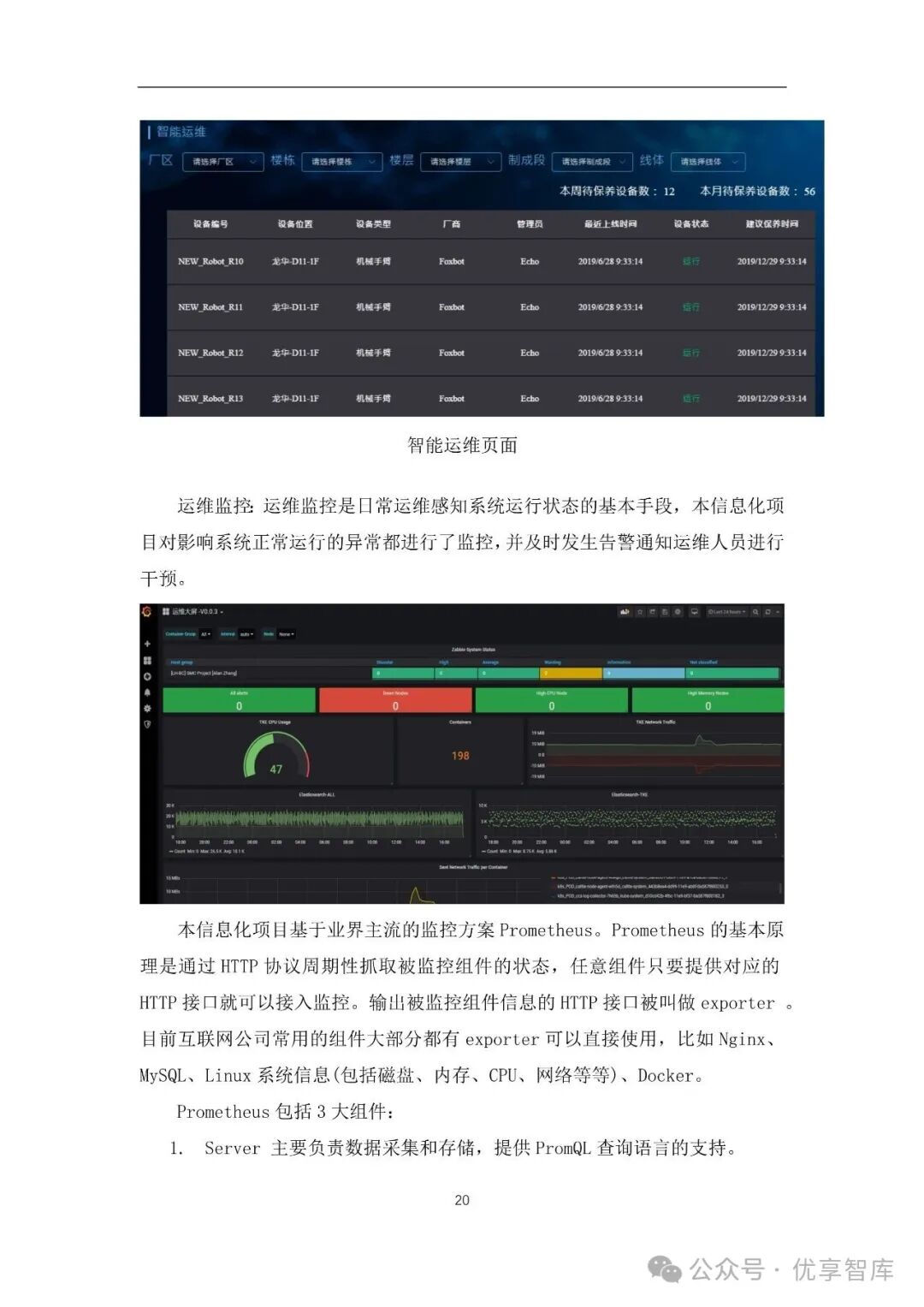

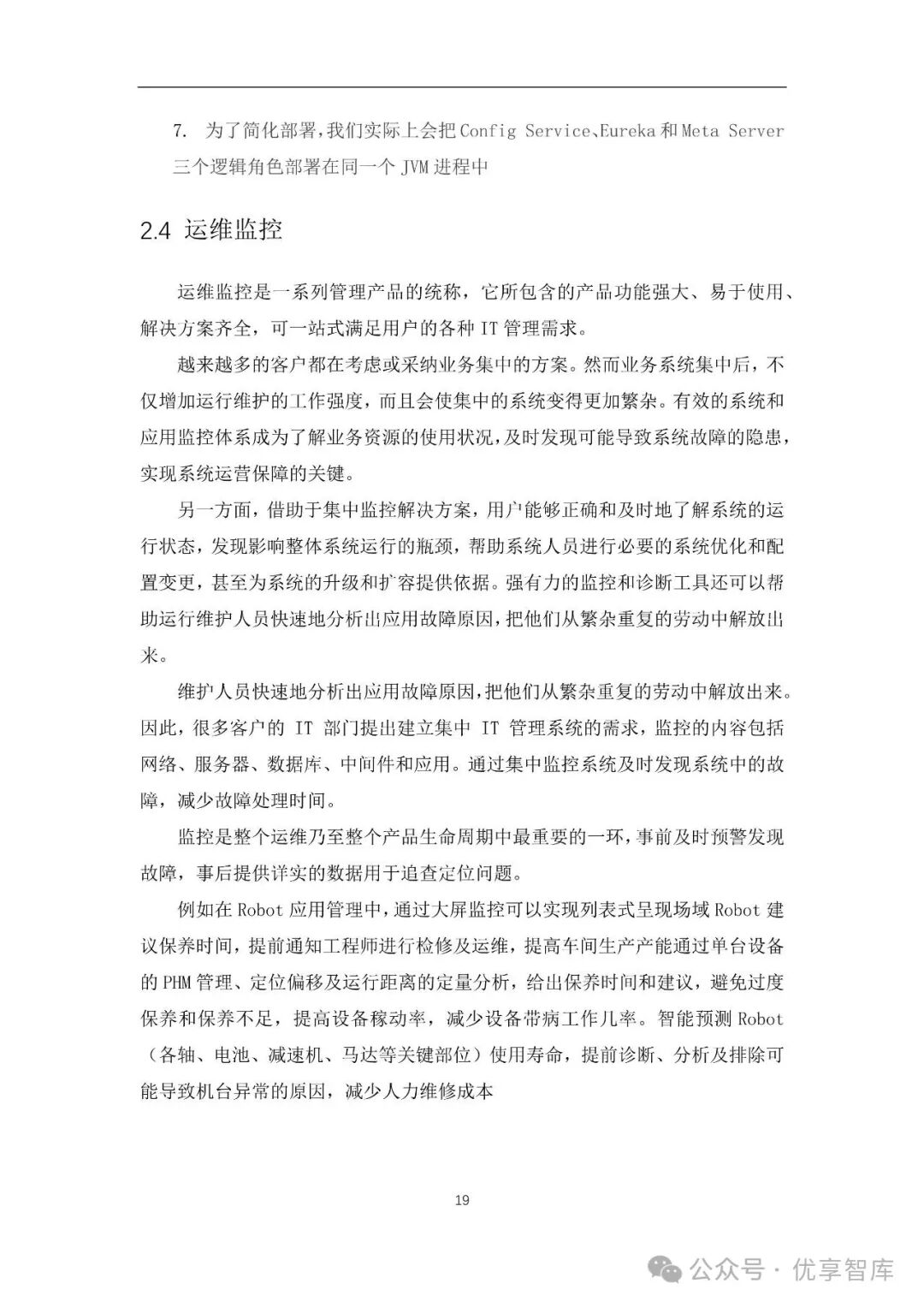

4. 运维监控

• 基于Prometheus + Grafana，实现系统、应用、设备等多维度监控与告警。

• 支持自定义告警规则、可视化展示、故障定位。

---

四、智能业务中间件

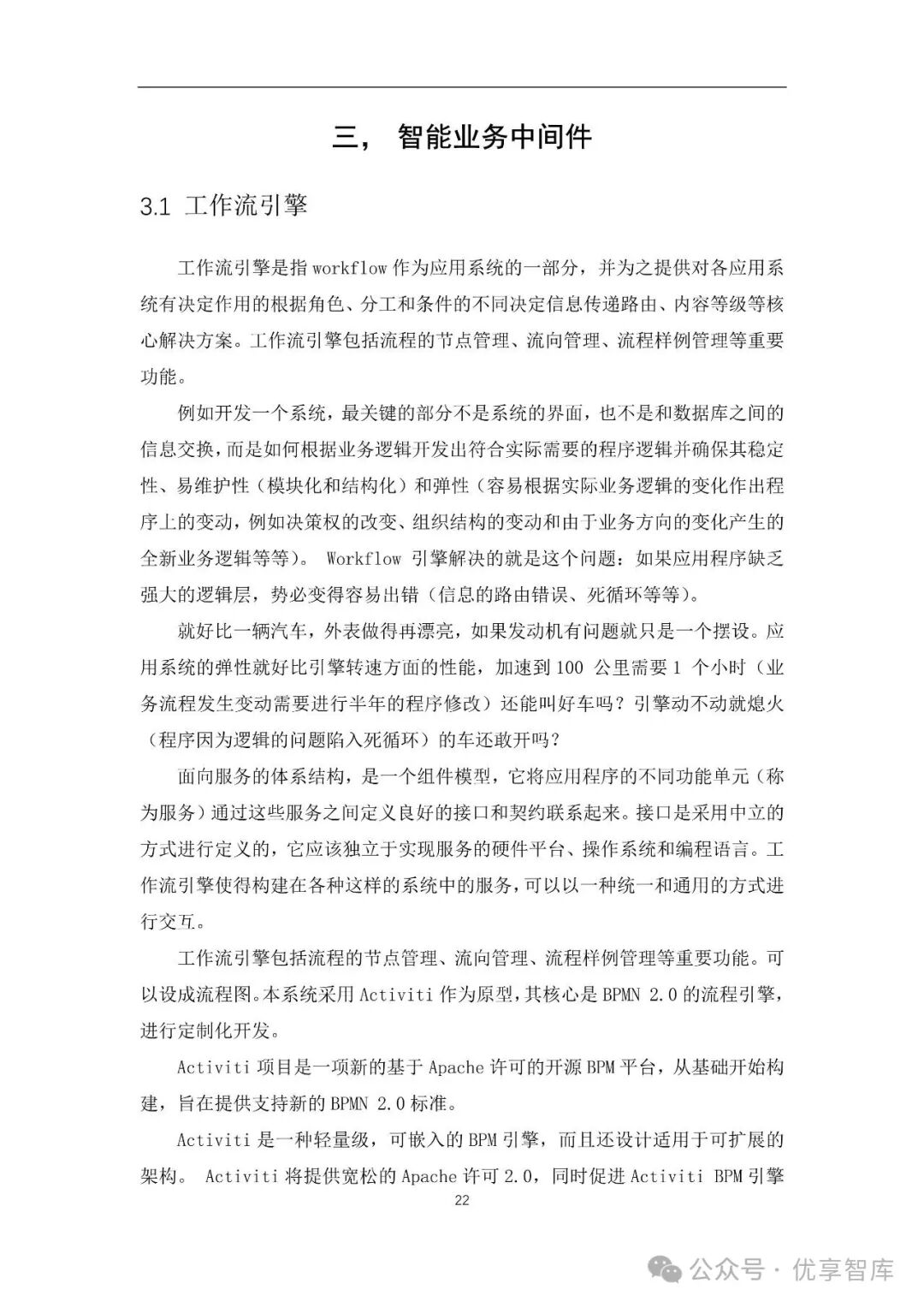

1. 工作流引擎

• 基于Activiti定制开发，支持流程节点、流向、样例管理。

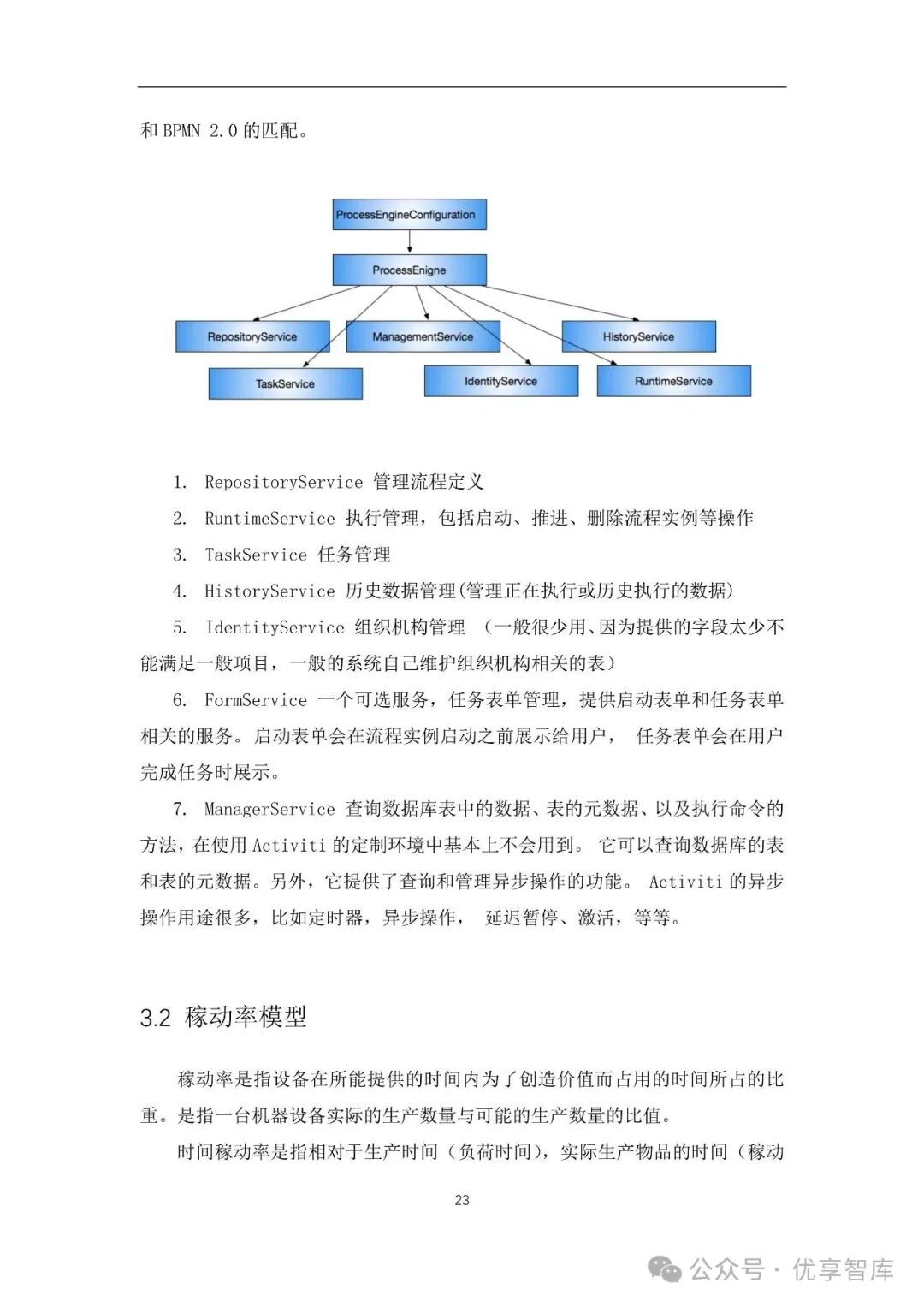

• 提供流程定义、执行、任务、历史、表单等服务。

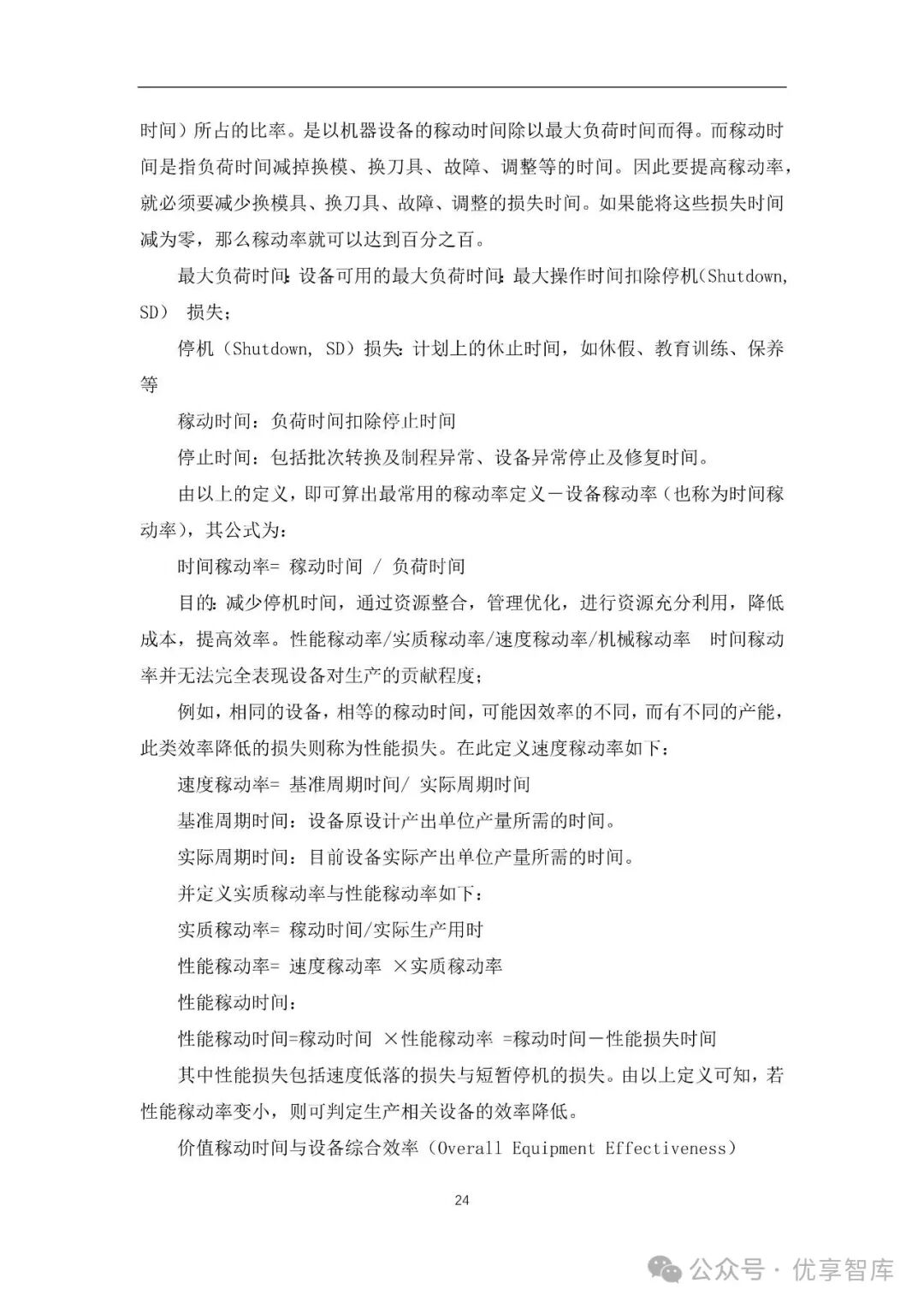

2. 稼动率模型

• 定义时间稼动率、性能稼动率、价值稼动率、OEE等指标。

• 用于评估设备利用率、性能损失、质量损失等。

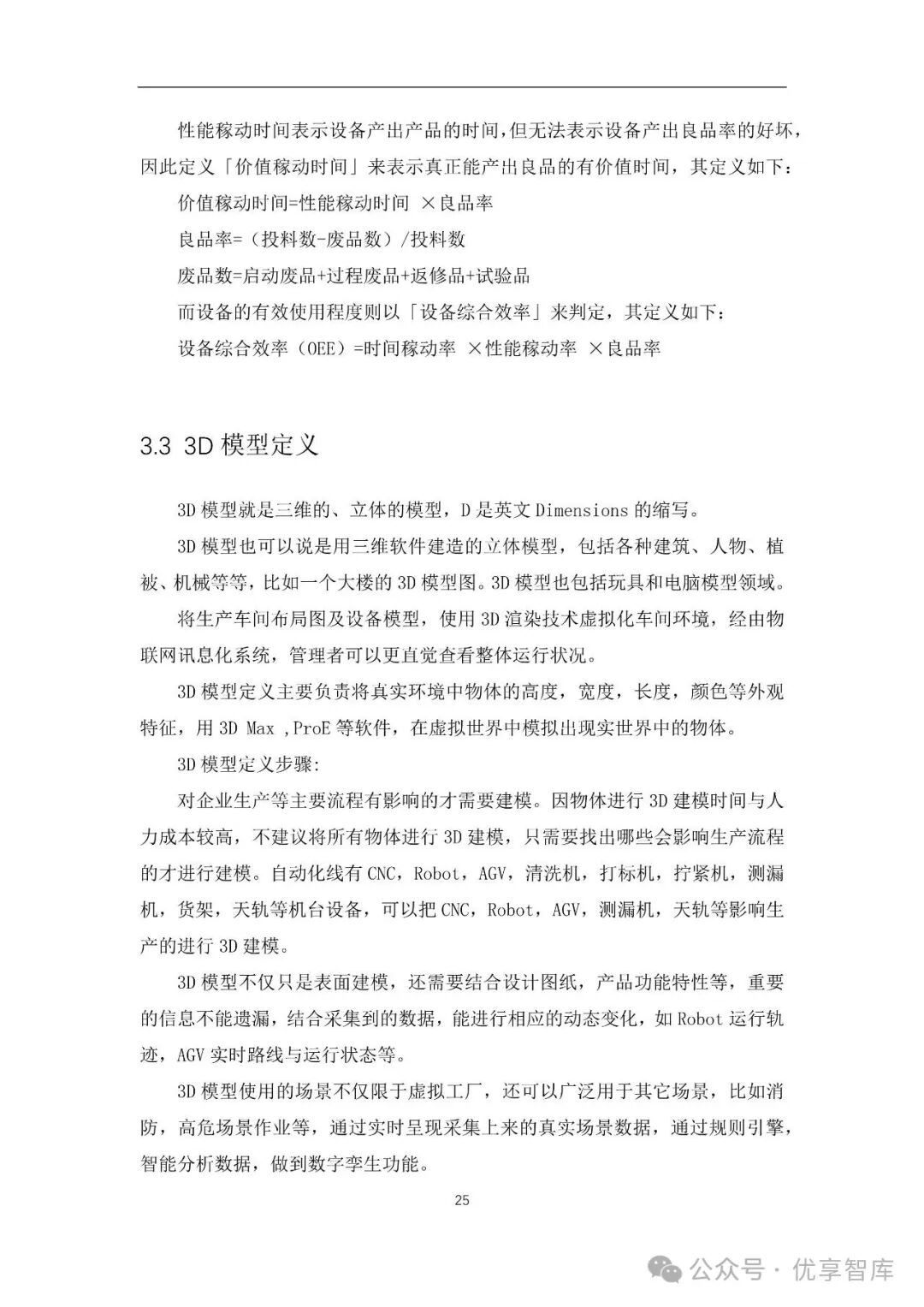

3. 3D模型定义

• 使用3D建模工具（如3D Max、ProE）构建设备、产线、工厂模型。

• 支持动态行为展示，如Robot轨迹、AGV路径等。

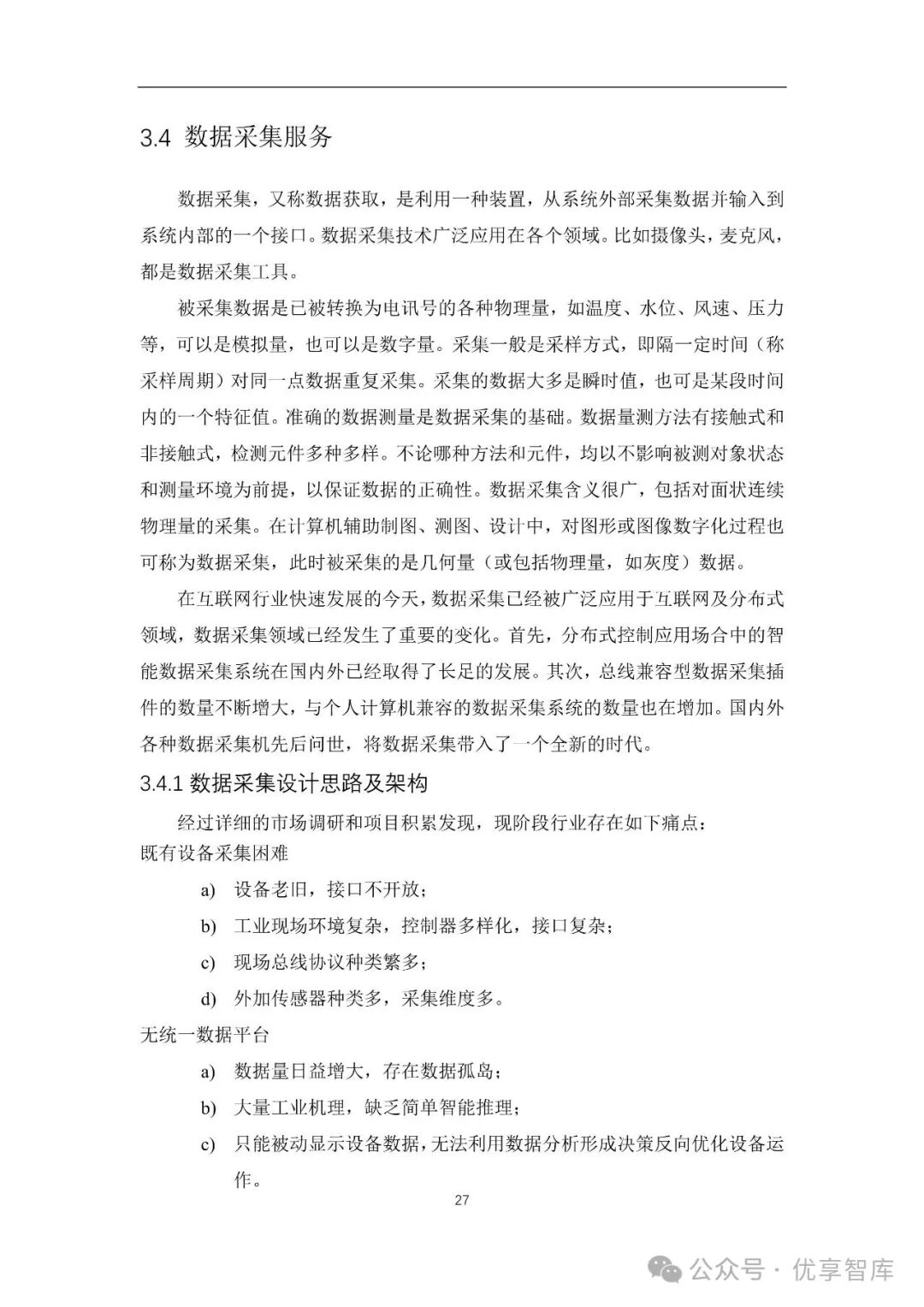

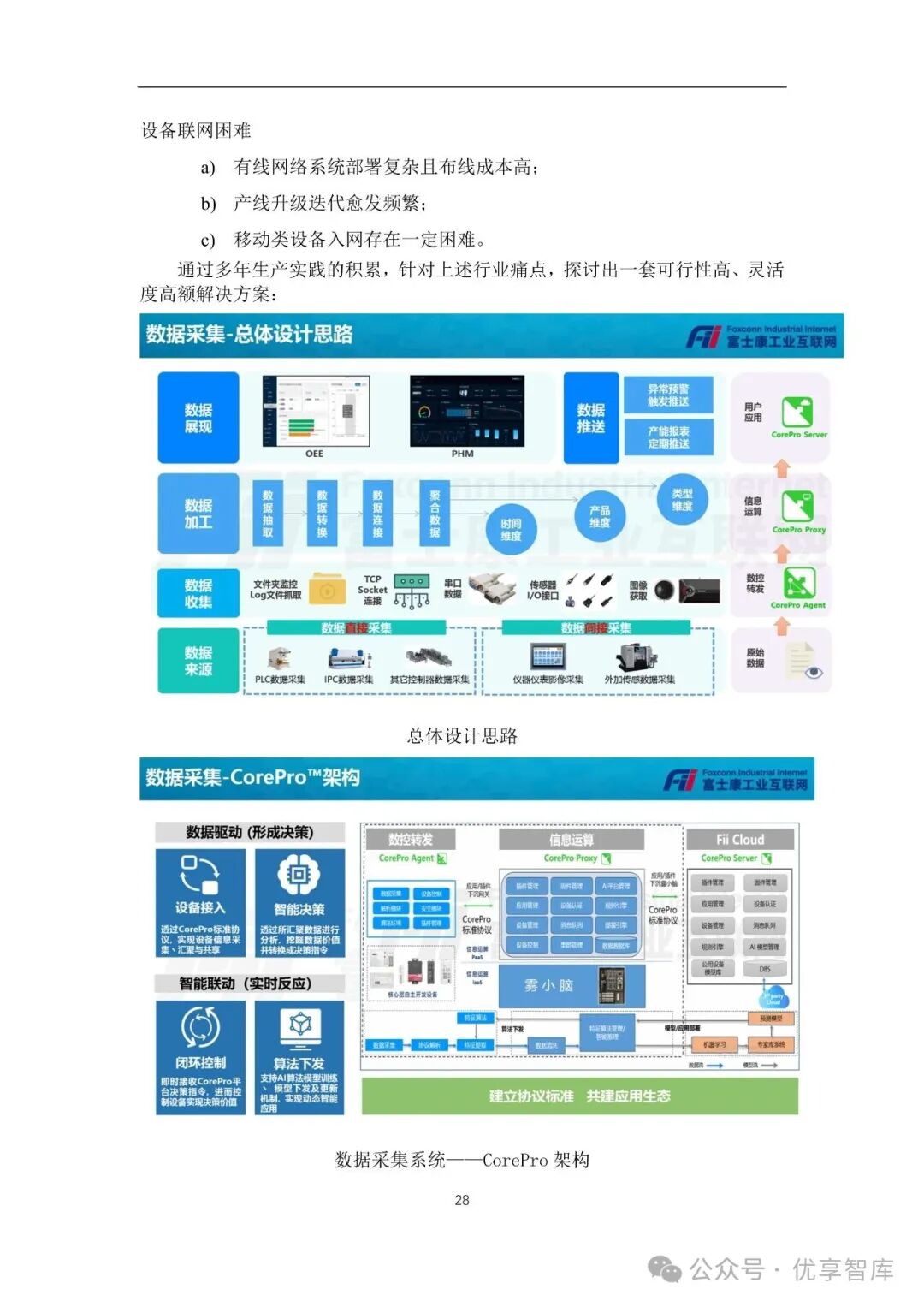

4. 数据采集服务

• 自研CorePro架构，支持多种设备、协议、传感器的数据接入。

• 支持直接采集（PLC、Robot）与间接采集（传感器、OCR）。

• 提供工业无线网解决方案（LTE/5GHz专网）。

5. 通知服务

• 支持短信、邮件、App推送等多种通知方式。

• 可与其他系统联动，实现异常告警、任务提醒等。

6. 数据源管理

• 统一管理数据库连接信息，支持多种数据库类型与字符集配置。

7. 智能化报表工具

• 使用iDS平台，支持可视化报表、交互分析、权限管理、移动端适配。

• 提供稼动率、产能、异常、设备参数等5类报表模板。

---

五、核心应用系统

1. Robot应用管理

• 实现设备状态监控、异常报警、智能叫修、稼动率统计、产能计算。

• 支持3D可视化、甘特图分析、智能调机、绩效排行榜等功能。

2. AGV调度应用

• 实现AGV任务调度、路径规划、效率分析、健康管理、交通/地图管理。

• 支持自动/手动调度、实时监控、历史报表、电池管理等。

3. CNC管理系统

• 包括机台监控、产品状态、生产管理、刀具管理、设备维护。

• 支持实时数据采集、良率分析、刀具寿命预测、换刀预警、异常处理等。

---

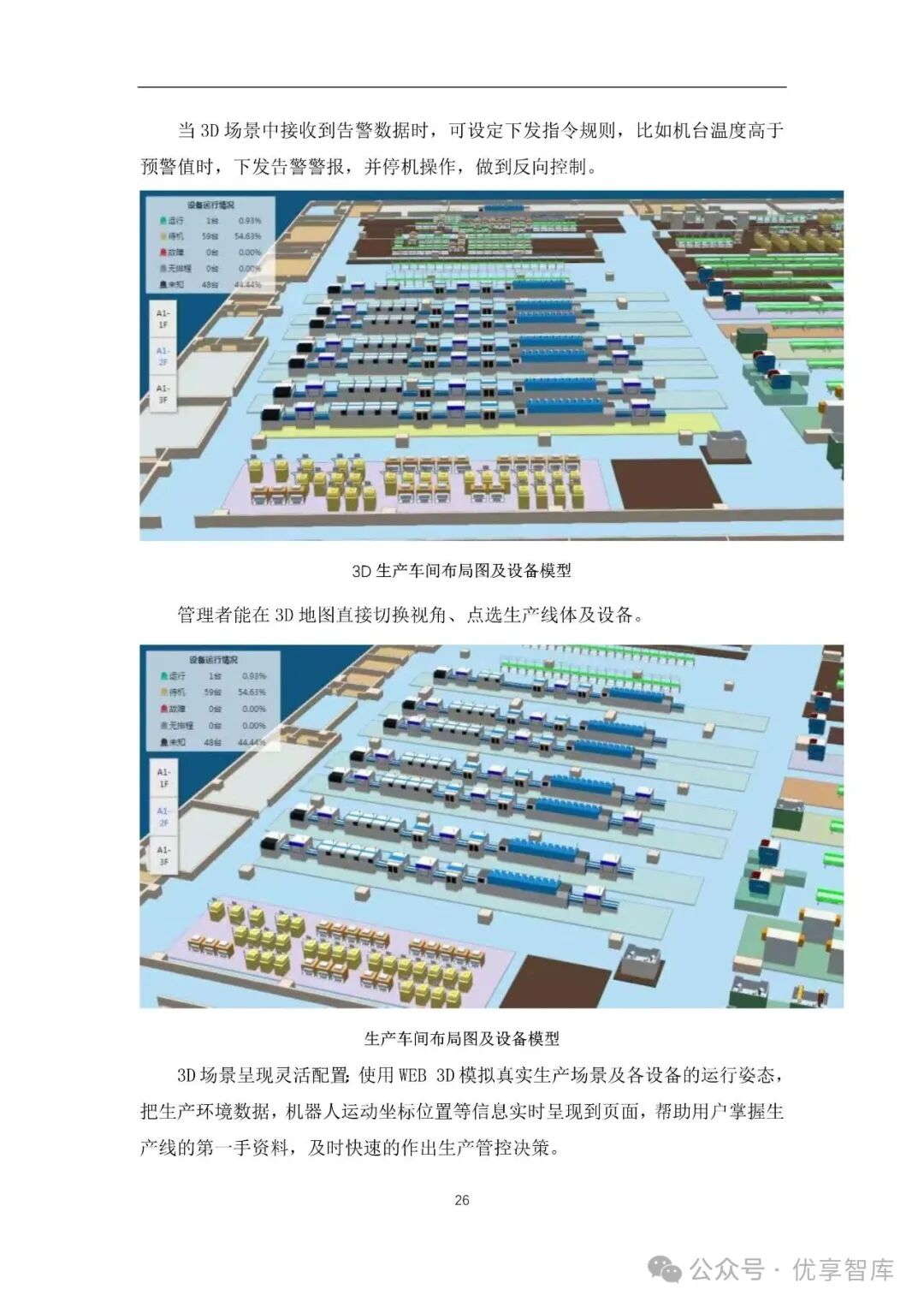

六、3D可视化与数字孪生

1. 数字孪生

• 实现物理世界与虚拟世界的实时映射。

• 六大步骤：采集、传输、聚合、分析、可视化、反向控制。

• 支持设备状态同步、异常预警、远程控制等功能。

2. 3D同步引擎

• 实现虚拟场景与现实设备状态的同步变化。

• 延迟控制在1~3秒内，支持MQTT数据消费与模型行为同步。

---

七、项目亮点总结

维度	亮点
数据采集	支持多协议、多设备、多传感器接入，兼容老旧设备
架构设计	微服务 + 容器化部署，支持高并发、高可用、弹性扩展
智能分析	内置稼动率、OEE、良率、寿命预测等工业分析模型
可视化	3D数字孪生、实时同步、支持多终端展示
系统集成	与MES、ERP、SAP等系统无缝对接，支持二次开发
运维管理	集中日志、监控、告警、配置管理，提升运维效率
移动支持	支持App、微信、二维码、NFC等多种移动端交互方式

---

八、适用场景

• 机加工、装配、检测、清洗等制造环节

• 智能物流、无人搬运、立体仓库

• 设备远程监控、故障预测、智能维护

• 生产计划、质量追溯、产能分析

• 数字工厂、灯塔工厂、熄灯工厂建设
