本文是WCS（Warehouse Control System，仓储控制系统）系统的介绍文档，主要面向客户交流，详细阐述了WCS系统的核心功能、特点、架构以及与其他系统的兼容性。

以下是文章的核心内容概述：

1. WCS系统简介

• 定义：WCS系统是介于WMS（Warehouse Management System，仓储管理系统）和PLC/FSC（Programmable Logic Controller/Flow Sort Controller，可编程逻辑控制器/分拣控制器）系统之间的一层管理控制系统。

• 功能：一方面接收WMS系统的指令并发送给PLC/FSC系统，驱动产线机械动作；另一方面将PLC/FSC系统的状态及数据实时反映在界面上，并提供手动调试接口。

2. WCS软件特点

• 安全高效：能够安全、高效地调度和协调底层物流设备运行，例如在调度一轨双车时，需要在保障安全的前提下实现高效调度。

• 系统稳定性：支持7×24小时全天候稳定运行，故障时间最小化，快速恢复。

• 向下兼容：提供多种通讯协议接口，兼容不同品牌PLC和主流信息采集设备。

• 向上兼容：支持多种数据库，与多家知名WMS系统厂家成功对接，还可与ERP系统、电子标签拣选系统等对接。

• 灵活架构：设备控制分为设备控制层和设备通讯层，降低系统耦合性，便于单独更换某一层。

• 强大路径管理：结合物流设备特点，考虑设备可用性和容量限制，修正路径搜索策略。

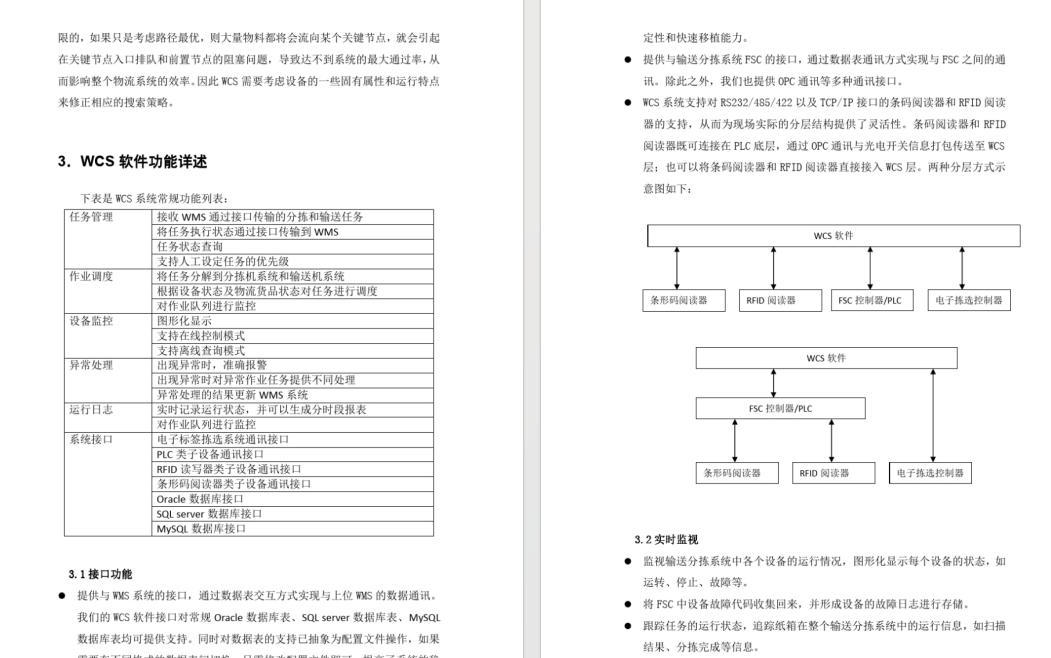

3. WCS软件功能详述

• 任务管理：接收WMS任务，执行状态反馈至WMS，支持任务优先级设定。

• 作业调度：分解任务到分拣机和输送机系统，根据设备和货品状态调度任务。

• 设备监控：图形化显示设备运行状态，支持在线控制和离线查询。

• 异常处理：准确报警，提供异常处理方案，更新WMS系统。

• 运行日志：实时记录运行状态，生成分时段报表。

• 系统接口：支持多种数据库接口和通讯接口，如电子标签拣选系统、PLC、RFID读写器、条形码阅读器等。

4. 接口功能

• WMS接口：通过数据表交互实现与WMS的数据通讯，支持多种数据库表格式，配置文件可快速切换。

• FSC接口：通过数据表通讯与FSC对接，支持OPC通讯等多种通讯方式。

• 信息采集设备接口：支持RS232/485/422和TCP/IP接口的条码阅读器和RFID阅读器，提供两种分层结构的连接方式。

5. 实时监视

• 设备状态监控：图形化显示设备运行、停止、故障等状态，收集故障代码形成日志。

• 任务跟踪：追踪纸箱在输送分拣系统中的运行信息，如扫描结果、分拣完成等。

• 监控界面：界面布局与现场设备布局一致，实时显示设备运行状态，包括不同楼层或厂区监控界面、实时监控文字列表、条码信息监控、故障信息监控。

6. 故障处理及安全保护

• 故障处理：通过信号检测装置实时采集故障信息，实现自动声光告警或停机，保护设备及人身安全。

• 紧急停机：在设备操作工位设置紧急停机按钮，便于人工紧急停机。

• 故障信息查询：通过WCS系统查阅故障位置、时间等信息，提供故障处理帮助信息。

7. 后台分拣任务管理

• 信息流程：从FSC读取条码信息，向WMS发送条码信息及设备编号，接收路向信息，向FSC发送任务指令，读取任务指令返回值。

• 任务管理界面：显示任务列表和任务明细列表，自动处理任务，减少人工干预。

8. 系统日志

• 日志类型：包括分拣任务日志、电子拣选任务日志、系统故障日志、操作日志。

• 日志功能：提供日志查询、打印、导出等操作，支持大数据量分页查询，方便统计分析。

9. 其他功能

• 系统稳定性：强调系统稳定性，支持长时间无故障运行。

• 兼容性：强调WCS系统的向下兼容性和向上兼容性，支持多种设备和系统对接。

• 灵活性：系统架构灵活，便于根据项目需求进行调整和扩展。

总结

WCS系统是一个功能强大、兼容性强、稳定性高的仓储控制系统，能够有效协调WMS和PLC/FSC系统之间的信息交互和设备控制，适用于多种物流场景，可显著提高仓储物流的效率和安全性。
